YL-83雨滴传感器使用（STM32）

本文将介绍STM32F103RCT6控制雨滴传感器。

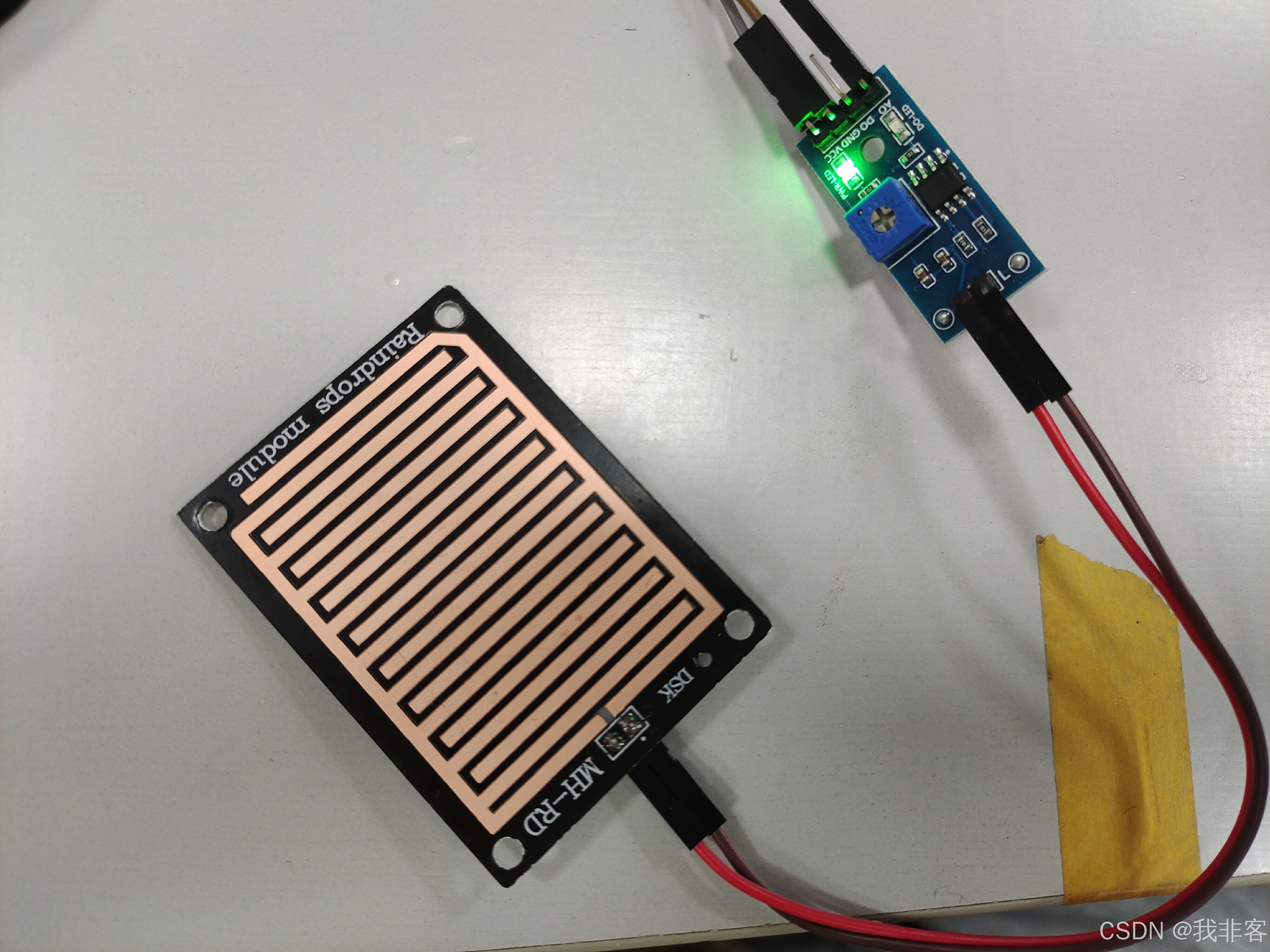

一、硬件YL-83

1、工作电压3.3-5V.

2、可通过调节电位器控制阈值。

3、具备2种输出模式，数字量输出（0和1）、模拟量AO输出。

4、接上 5V 电源，电源指示灯亮。感应板上没有水滴时，DO 输出为高电平， 开关指示灯灭 ；滴上一滴水，DO 输出为低电平，开关指示灯亮。 刷掉上面的水滴，又恢复到输出高电平状态 。AO 模拟输出，可以连接单片机的 AD 口检测滴在上面的雨量大小。DO TTL 数字输出也可以连接单片机检测是否有雨。

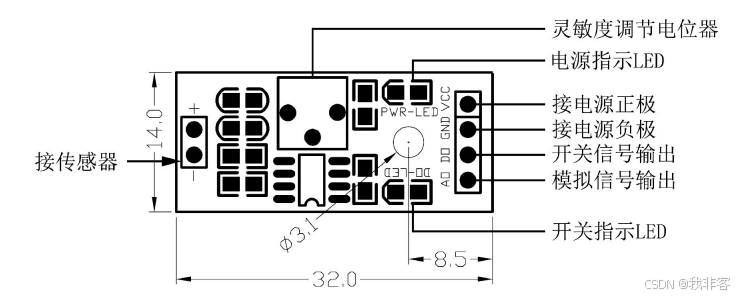

二、引脚说明

1、雨滴感应板的两根线可任意连接。

2、AO输出口的接线需注意连接STM32板上的ADC相关引脚。

三、代码编写

1、无控制
