【前言】
目前人体姿态估计总体分为Top-down和Bottom-up两种，与目标检测不同，无论是基于热力图或是基于检测器处理的关键点检测算法，都较为依赖计算资源，推理耗时略长，今年出现了以YOLO为基线的关键点检测器。玩过目标检测的童鞋都知道YOLO以及各种变种目前算是工业落地较多的一类检测器，其简单的设计思想，长期活跃的社区生态，使其始终占据着较高的话题度。
【演变】
在ECCV 2022和CVPRW 2022会议上，YoLo-Pose和KaPao（下称为yolo-like-pose）都基于流行的YOLO目标检测框架提出一种新颖的无热力图的方法，类似于很久以前谷歌使用回归计算关键点的思想，yolo-like-pose一不使用检测器进行二阶处理，二部使用热力图拼接，虽然是一种暴力回归关键点的检测算法，但在处理速度上具有一定优势。
kapao

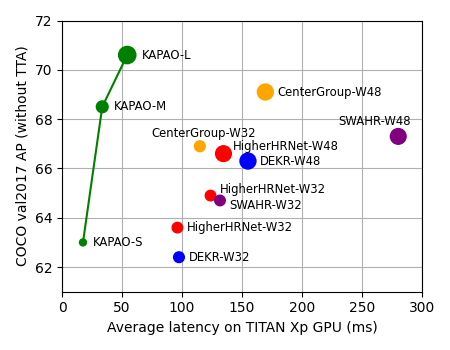

去年11月，滑铁卢大学率先提出了 KaPao：Rethinking Keypoint Representations: Modeling Keypoints and Poses as Objects for Multi-Person Human Pose Estimation，基于YOLOv5进行关键点检测，该文章目前已被ECCV 2022接收，该算法所取得的性能如下：
paper：https://arxiv.org/abs/2111.08557 code：https://github.com/wmcnally/kapao
yolov5-pose

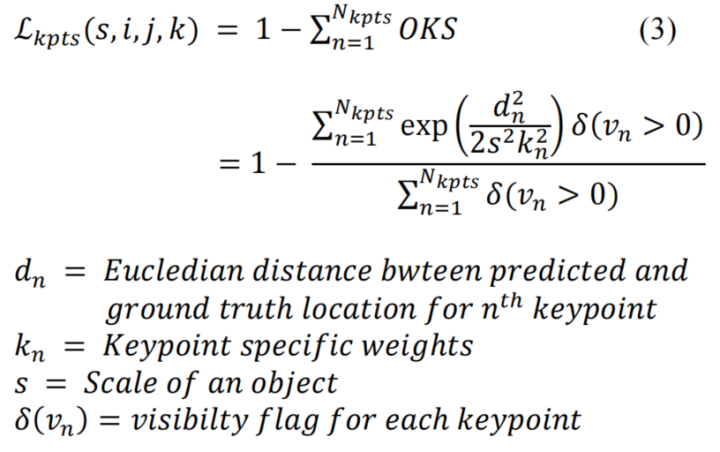

今年4月，yolo-pose也挂在了arvix，在论文中，通过调研发现 HeatMap 的方式普遍使用L1 Loss。然而，L1损失并不一定适合获得最佳的OKS。且由于HeatMap是概率图，因此在基于纯HeatMap的方法中不可能使用OKS作为loss，只有当回归到关键点位置时，OKS才能被用作损失函数。因此，yolo-pose使用oks loss作为关键点的损失
相关代码在https://github.com/TexasInstruments/edgeai-yolov5/blob/yolo-pose/utils/loss.py也可见到：
if self.kpt_label:
#Direct kpt prediction
pkpt_x = ps[:, 6::3] * 2. - 0.5
pkpt_y = ps[:, 7::3] * 2. - 0.5
pkpt_score = ps[:, 8::3]
#mask
kpt_mask = (tkpt[i][:, 0::2] != 0)
lkptv += self.BCEcls(pkpt_score, kpt_mask.float())
#l2 distance based loss
#lkpt += (((pkpt-tkpt[i])*kpt_mask)**2).mean() #Try to make this loss based on distance instead of ordinary difference
#oks based loss
d = (pkpt_x-tkpt[i][:,0::2])**2 + (pkpt_y-tkpt[i][:,1::2])**2
s = torch.prod(tbox[i][:,-2:], dim=1, keepdim=True)
kpt_loss_factor = (torch.sum(kpt_mask != 0) + torch.sum(kpt_mask == 0))/torch.sum(kpt_mask != 0)

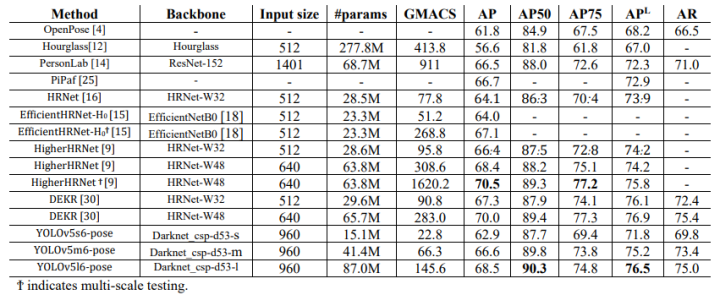

lkpt += kpt_loss_factor*((1 - torch.exp(-d/(s*(4*sigmas**2)+1e-9)))*kpt_mask).mean()相关性能如下：
yolov7-pose

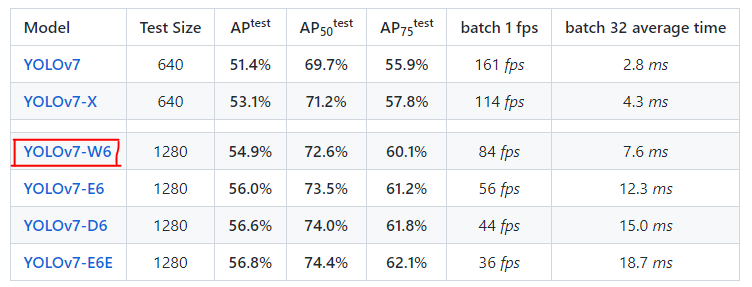

上个星期，YOLOv7的作者也放出了关于人体关键点检测的模型，该模型基于YOLOv7-w6，
目前作者提供了.pt文件和推理测试的脚本，有兴趣的童靴可以去看看，本文的重点更偏向于对yolov7-pose.pt进行onnx文件的抽取和推理。
【yolov7-pose + onnxruntime】

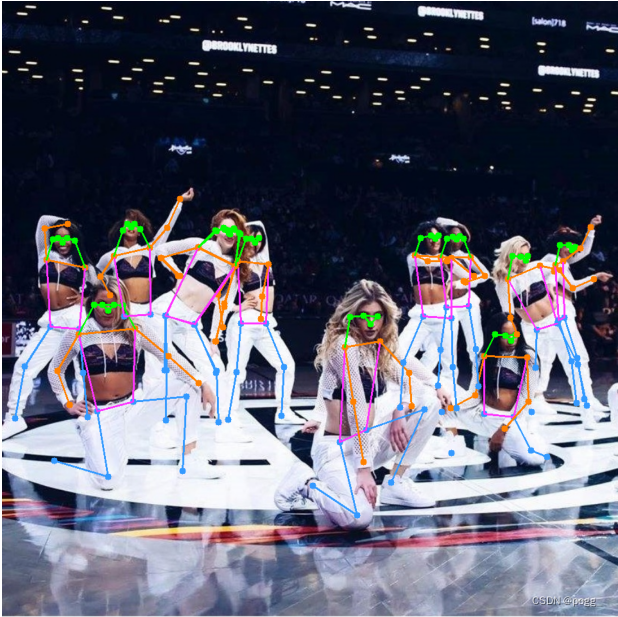

首先下载好官方的预训练模型，使用提供的脚本进行推理：
% weigths = torch.load('weights/yolov7-w6-pose.pt')
% image = cv2.imread('sample/pose.jpeg')
!python pose.py
一、yolov7-w6 VS yolov7-w6-pose

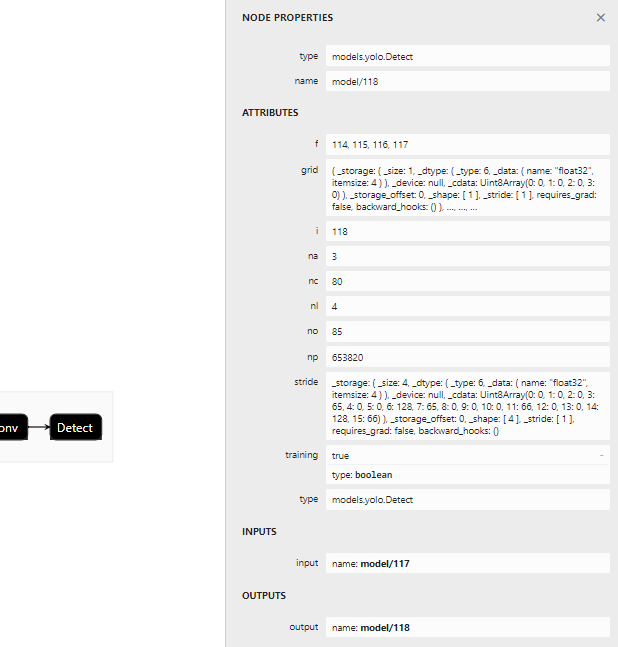

首先看下yolov7-w6使用的检测头
表示一共有四组不同尺度的检测头，分别为15×15,30×30,60×60,120×120，对应输出的节点为114,115,116,117
nc对应coco的80个类别
no表示

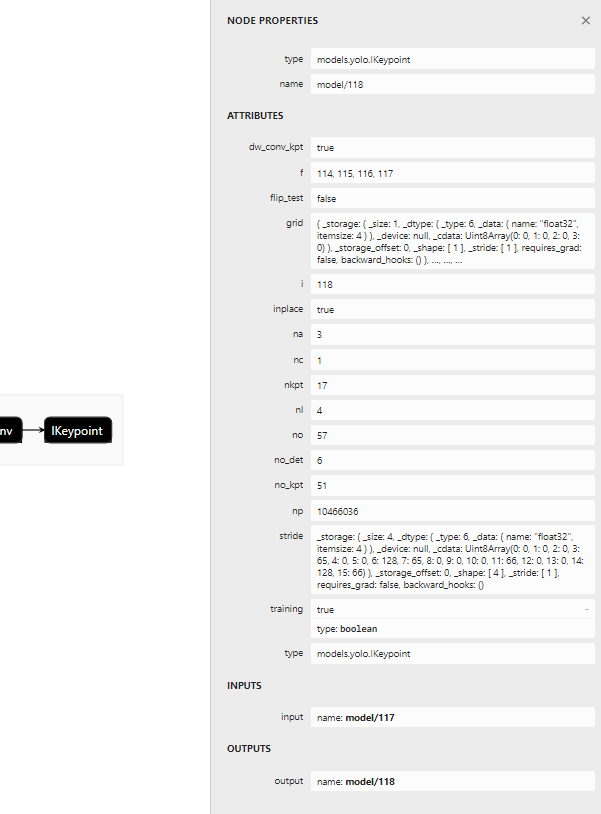

再看看yolov7-w6-pose使用的检测头：
上述重复的地方不累述，讲几个点：
代表person一个类别
nkpt表示人体的17个关键点
二、修改export脚本
如果直接使用export脚本进行onnx的抽取一定报错，在上一节我们已经看到pose.pt模型使用的检测头为IKeypoint，那么脚本需要进行相应更改：在export.py的这个位置插入：
# 原代码:
for k, m in model.named_modules():
m._non_persistent_buffers_set = set() # pytorch 1.6.0 compatibility
if isinstance(m, models.common.Conv): # assign export-friendly activations
if isinstance(m.act, nn.Hardswish):
m.act = Hardswish()
elif isinstance(m.act, nn.SiLU):
m.act = SiLU()
model.model[-1].export = not opt.grid # set Detect() layer grid export
# 修改代码:
for k, m in model.named_modules():
m._non_persistent_buffers_set = set() # pytorch 1.6.0 compatibility
if isinstance(m, models.common.Conv): # assign export-friendly activations
if isinstance(m.act, nn.Hardswish):
m.act = Hardswish()
elif isinstance(m.act, nn.SiLU):
m.act = SiLU()
elif isinstance(m, models.yolo.IKeypoint):
m.forward = m.forward_keypoint # assign forward (optional)
# 此处切换检测头
model.model[-1].export = not opt.grid # set Detect() layer grid exportforward_keypoint在原始的yolov7 repo源码中有，作者已经封装好，但估计是还没打算开放使用。
使用以下命令进行抽取：

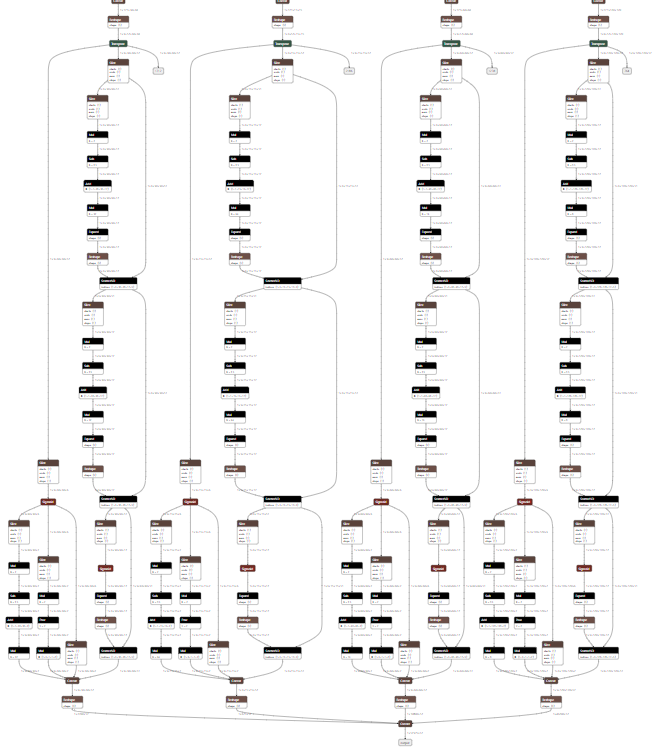

python export.py --weights 'weights/yolov7-w6-pose.pt' --img-size 960 --simplify True抽取后的onnx检测头：
三、onnxruntime推理
onnxruntime推理代码：
import onnxruntime
import matplotlib.pyplot as plt
import torch
import cv2
from torchvision import transforms
import numpy as np
from utils.datasets import letterbox
from utils.general import non_max_suppression_kpt
from utils.plots import output_to_keypoint, plot_skeleton_kpts
device = torch.device("cpu")
image = cv2.imread('sample/pose.jpeg')
image = letterbox(image, 960, stride=64, auto=True)[0]
image_ = image.copy()
image = transforms.ToTensor()(image)
image = torch.tensor(np.array([image.numpy()]))
print(image.shape)
sess = onnxruntime.InferenceSession('weights/yolov7-w6-pose.onnx')
out = sess.run(['output'], {'images': image.numpy()})[0]
out = torch.from_numpy(out)
output = non_max_suppression_kpt(out, 0.25, 0.65, nc=1, nkpt=17, kpt_label=True)
output = output_to_keypoint(output)
nimg = image[0].permute(1, 2, 0) * 255
nimg = nimg.cpu().numpy().astype(np.uint8)
nimg = cv2.cvtColor(nimg, cv2.COLOR_RGB2BGR)
for idx in range(output.shape[0]):
plot_skeleton_kpts(nimg, output[idx, 7:].T, 3)
# matplotlib inline
plt.figure(figsize=(8, 8))
plt.axis('off')
plt.imshow(nimg)
plt.show()
plt.savefig("tmp")

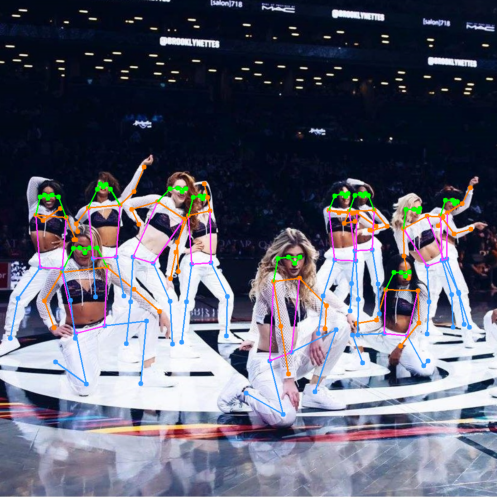

推理效果几乎无损，但耗时会缩短一倍左右，另外有几个点：
image = letterbox(image, 960, stride=64, auto=True)[0] 中stride指的是最大步长，yolov7-w6和yolov5s下采样多了一步，导致在8，16，32的基础上多了64的下采样步长
output = non_max_suppression_kpt(out, 0.25, 0.65, nc=1, nkpt=17, kpt_label=True) ，nc 和 kpt_label 等信息在netron打印模型文件时可以看到
所得到的onnx相比原半精度模型大了将近三倍，后续排查原因
yolov7-w6-pose极度吃显存，推理一张960×960的图像，需要2-4G的显存，训练更难以想象
