基于DSP的移相全桥开关电源设计资料：高效率、低损耗、高可靠性，基于DSP的移相全桥开关电源设计资料：高效率、低损耗，实现MOS零电压开通，输出满载功率100W

基于DSP的移相全桥开关电源设计资料
拓扑结构:移相全桥
控制芯片:TMS320F28034
控制模式：恒压限流控制模式
开关频率:50kHz
可以实现MOS零电压开通(ZVS)
输入电压范围:24Vdc~26Vdc
输出满载功率:100W
输出电压范围:12Vdc~24Vdc
最大输出电流:4.2A
输出纹波:<200mV(Peak-Peak)
高效率，低损耗，高可靠性
保护功能：短路保护、输出过压保护、输出欠压保护、输出过流保护、原边过流保护、峰值电流等保护

（1）仿真文件：在PSIM中进行了仿真

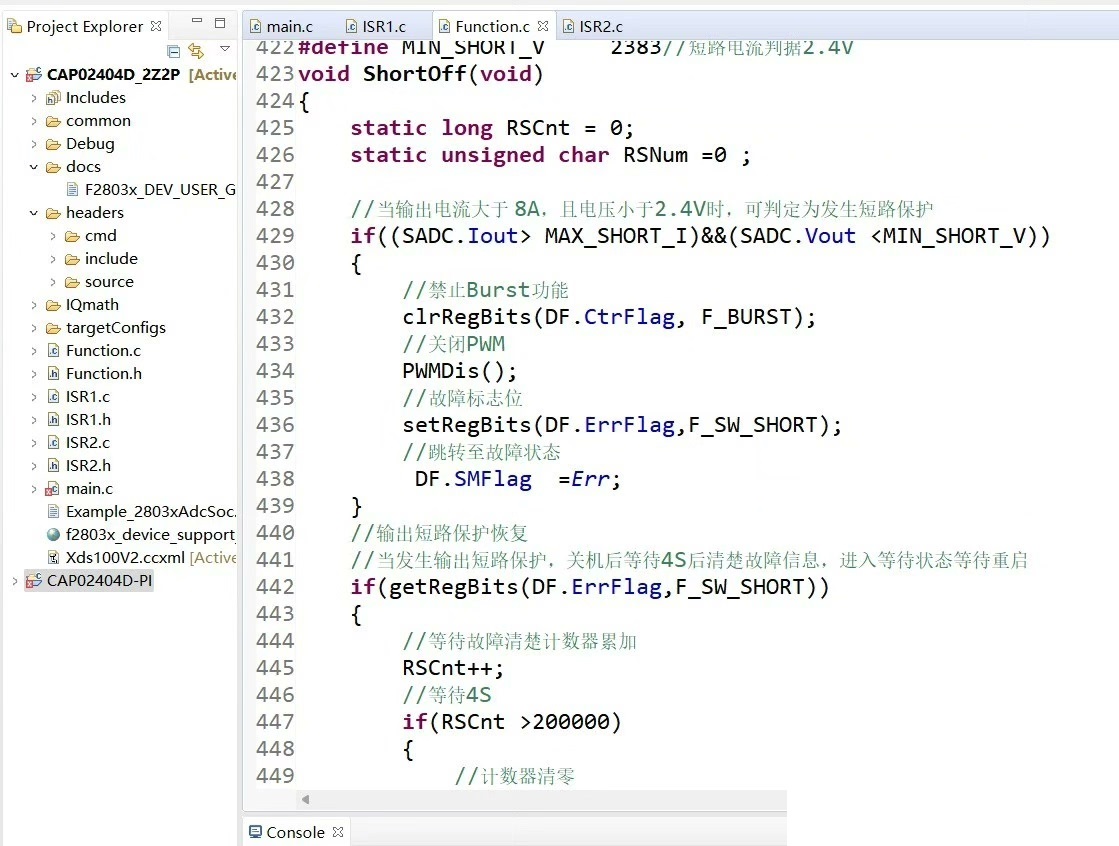

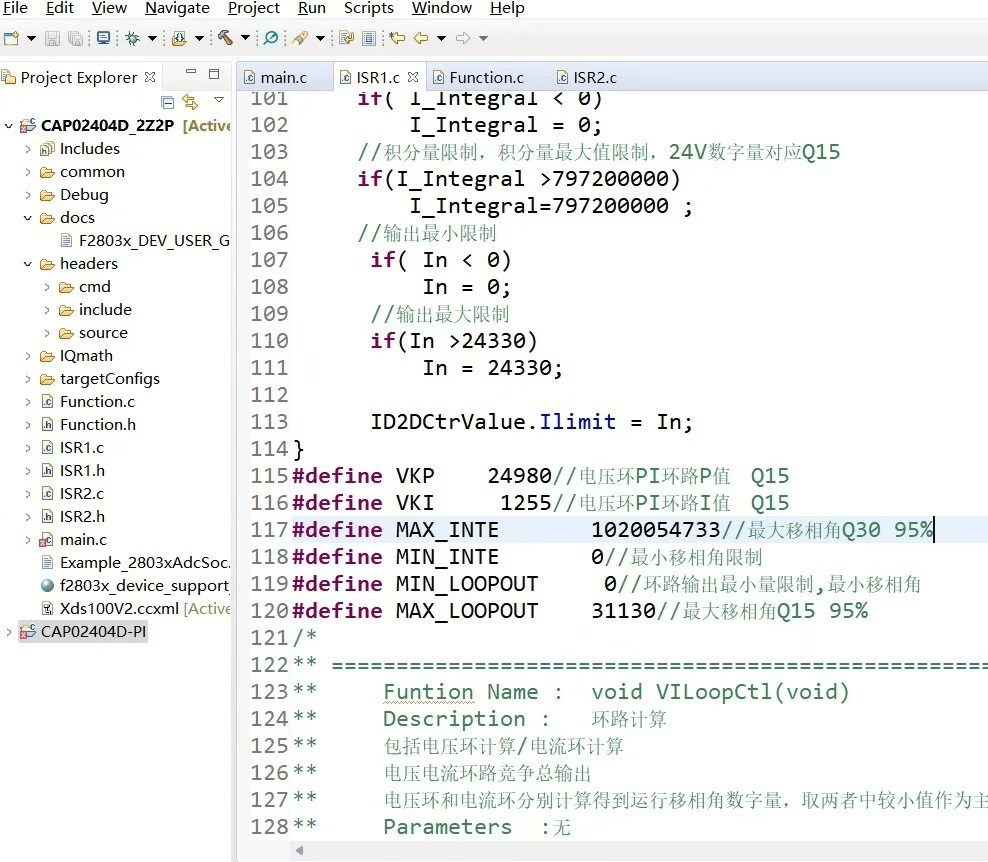

（2）在CCS中以主控芯片TMS320F28034编写的代码

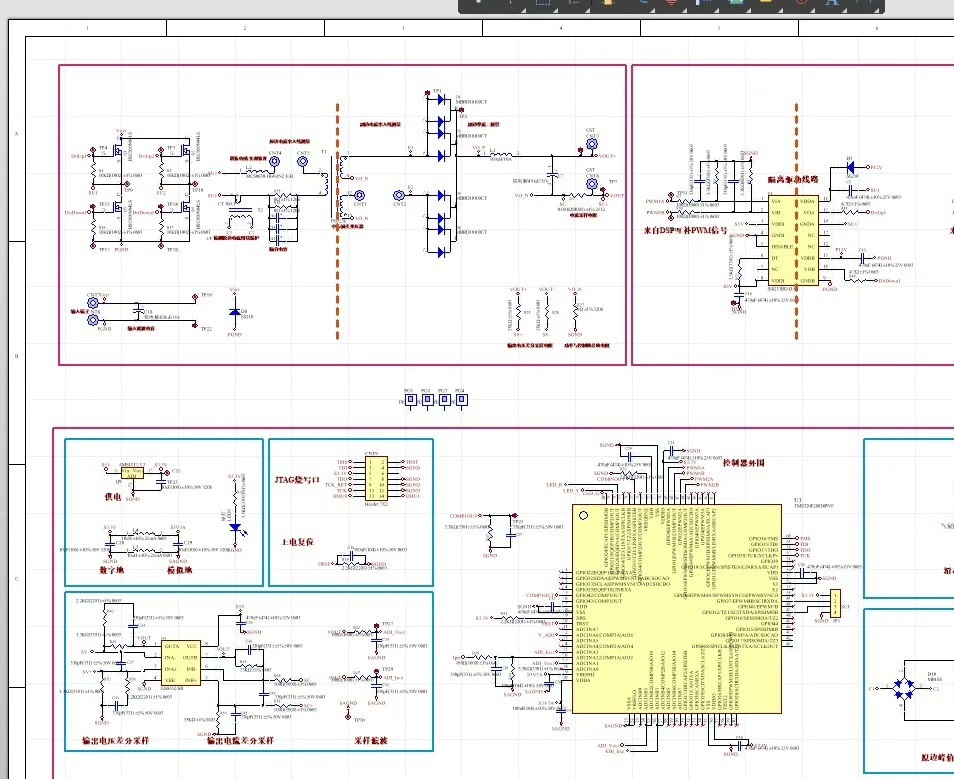

（2）AD：原理图+Bom器件表

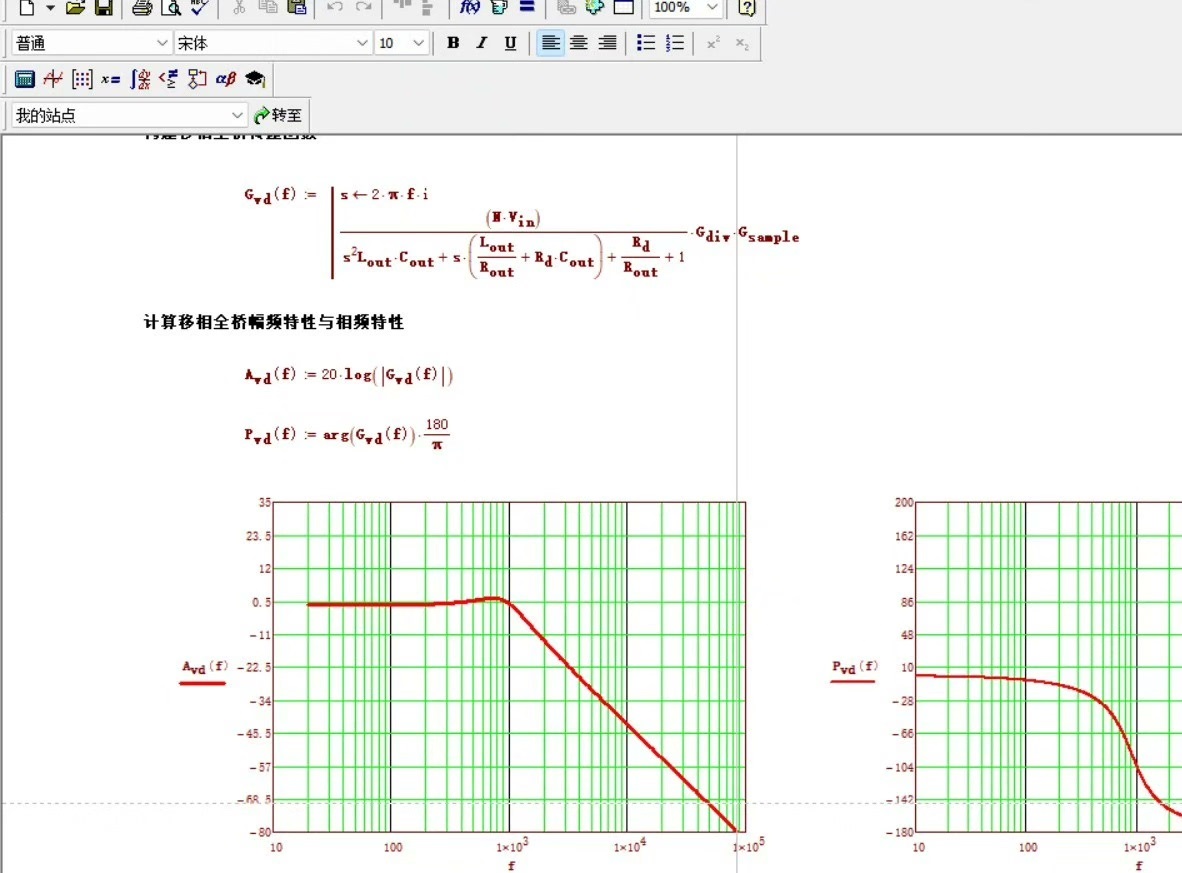

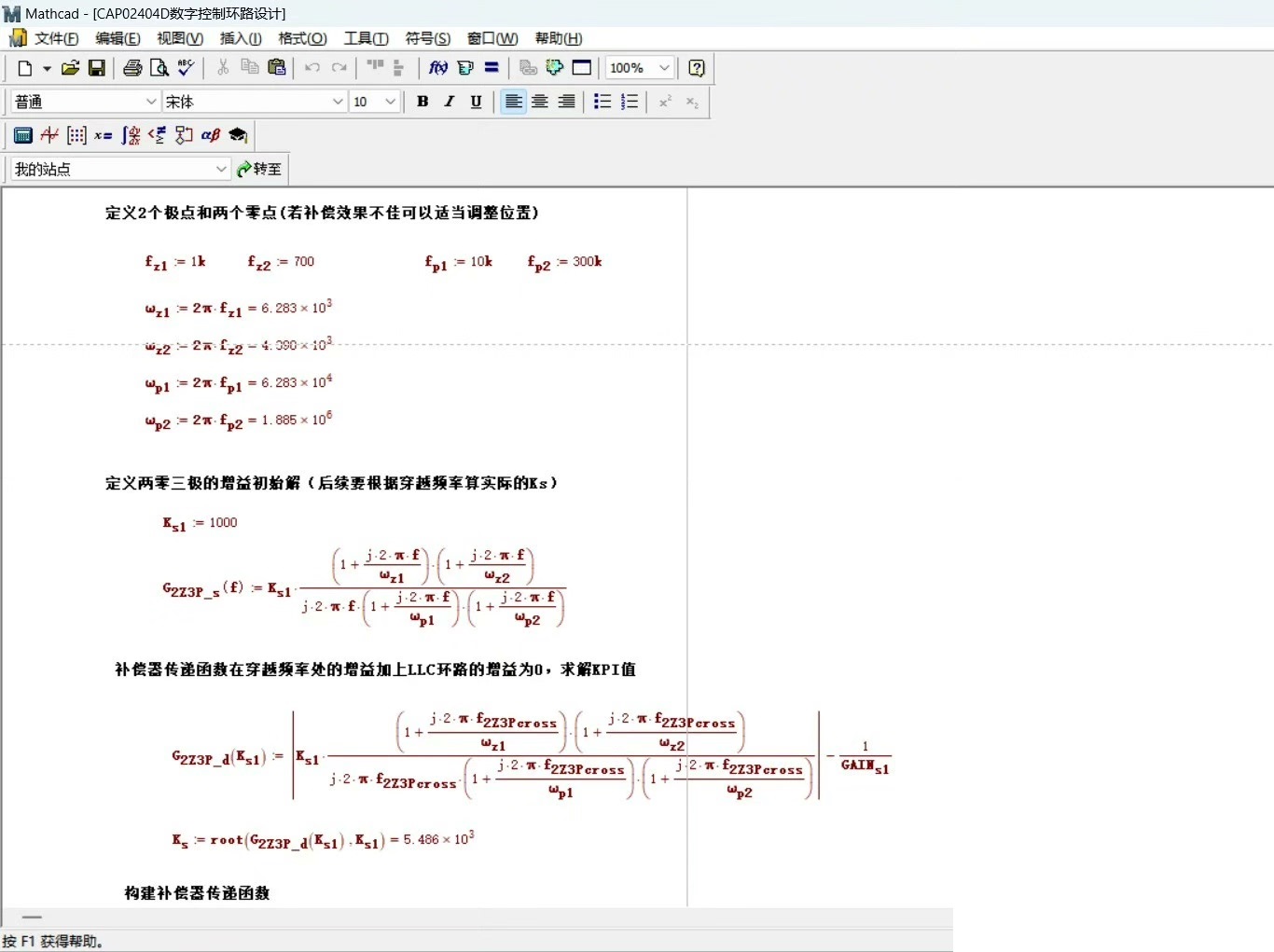

（3）对应Mathcad计算书：设计说明书、数字控制环路设计、硬件参数计算书等等

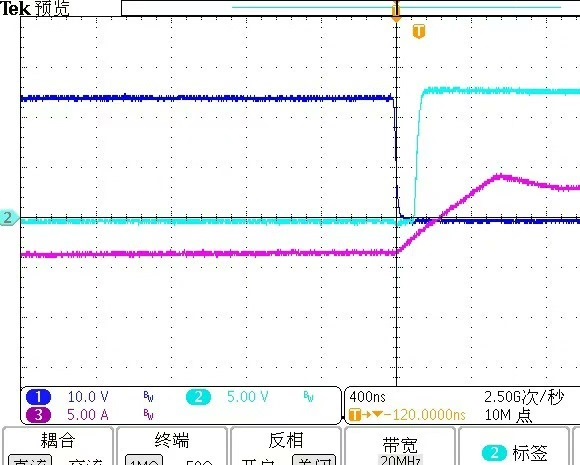

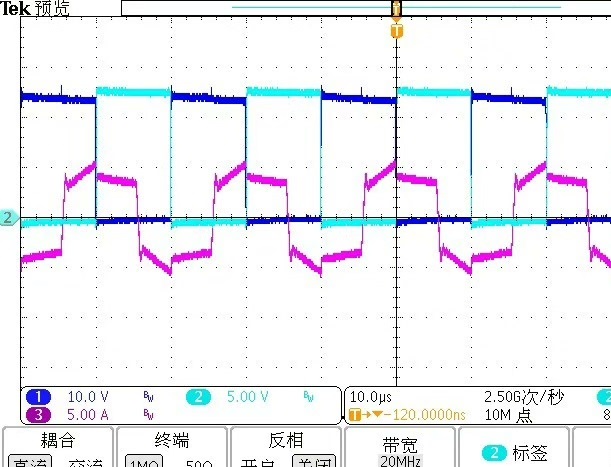

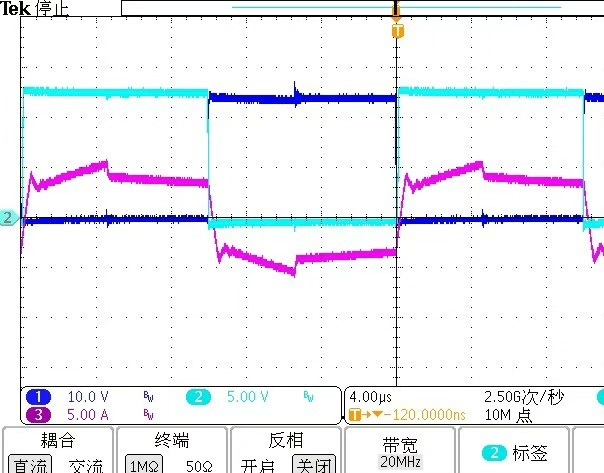

下面附带实物波形！！

ID:3927758606467313

奶油泡芙

标题：基于DSP的移相全桥开关电源设计及分析

摘要：
本文针对基于DSP的移相全桥开关电源进行设计与分析。以TMS320F28034为控制芯片，采用恒压限流控制模式，实现了MOS零电压开通，具有输入电压范围广、输出功率高、效率高等特点。文章通过仿真文件、代码编写、AD原理图以及计算书的方式展示了该电源的设计原理，并对其保护功能进行了详细介绍。

1. 引言
   移相全桥开关电源是一种高效、可靠的电源设计方案，在许多应用中得到了广泛应用。本文将介绍一种基于DSP的移相全桥开关电源，该电源采用了TMS320F28034控制芯片，能够实现恒压限流控制，输出电压范围广，具有很高的效率和可靠性。

2. 设计原理
   2.1 拓扑结构：移相全桥
   2.2 控制芯片：TMS320F28034
   2.3 控制模式：恒压限流控制模式
   2.4 开关频率：50kHz
   2.5 MOS零电压开通（ZVS）实现原理

3. 仿真文件分析
   通过PSIM软件进行仿真，对电源的性能进行了详细分析。主要包括输入电压波形、输出电压波形、功率效率等方面的仿真结果，并对其性能进行评估。

4. 代码编写
   使用CCS软件对主控芯片TMS320F28034进行代码编写，实现了电源的控制功能。通过电流反馈等控制算法，实现了恒压限流控制模式，并通过软件模拟验证了控制算法的可行性。

5. AD原理图与Bom器件表
   给出了电源的AD原理图以及Bom器件表，介绍了各个器件的选型原则和性能参数。

6. Mathcad计算书
   提供设计说明书、数字控制环路设计、硬件参数计算书等相关文档，详细介绍了电源设计的计算方法和步骤，为读者提供了一种实践的参考。

7. 保护功能介绍
   详细介绍了电源的保护功能，包括短路保护、输出过压保护、输出欠压保护、输出过流保护、原边过流保护、峰值电流等保护。通过保护功能的设计，提高了电源的安全性和可靠性。

8. 实物波形展示
   附加了电源的实物波形图，展示了电源在实际工作中的波形特点，验证了设计的正确性和稳定性。

9. 结论
   通过本文的设计与分析，基于DSP的移相全桥开关电源实现了高效率、低损耗、高可靠性的特点。文章通过仿真文件、代码编写、AD原理图以及计算书的方式进行了详细介绍，为读者提供了一种实际操作的参考。同时，本文还介绍了电源的保护功能，保证了电源的安全性和可靠性。
