基于自研DSP28335，移相全桥实现同步整流：数字电源设计与优化，基于研发DSP28335的低成本数字电源设计：高效同步整流，铝基板+平面变压器，输出120W，效率接近94%

自研DSP28335+移相全桥+纯程序实现同步整流。

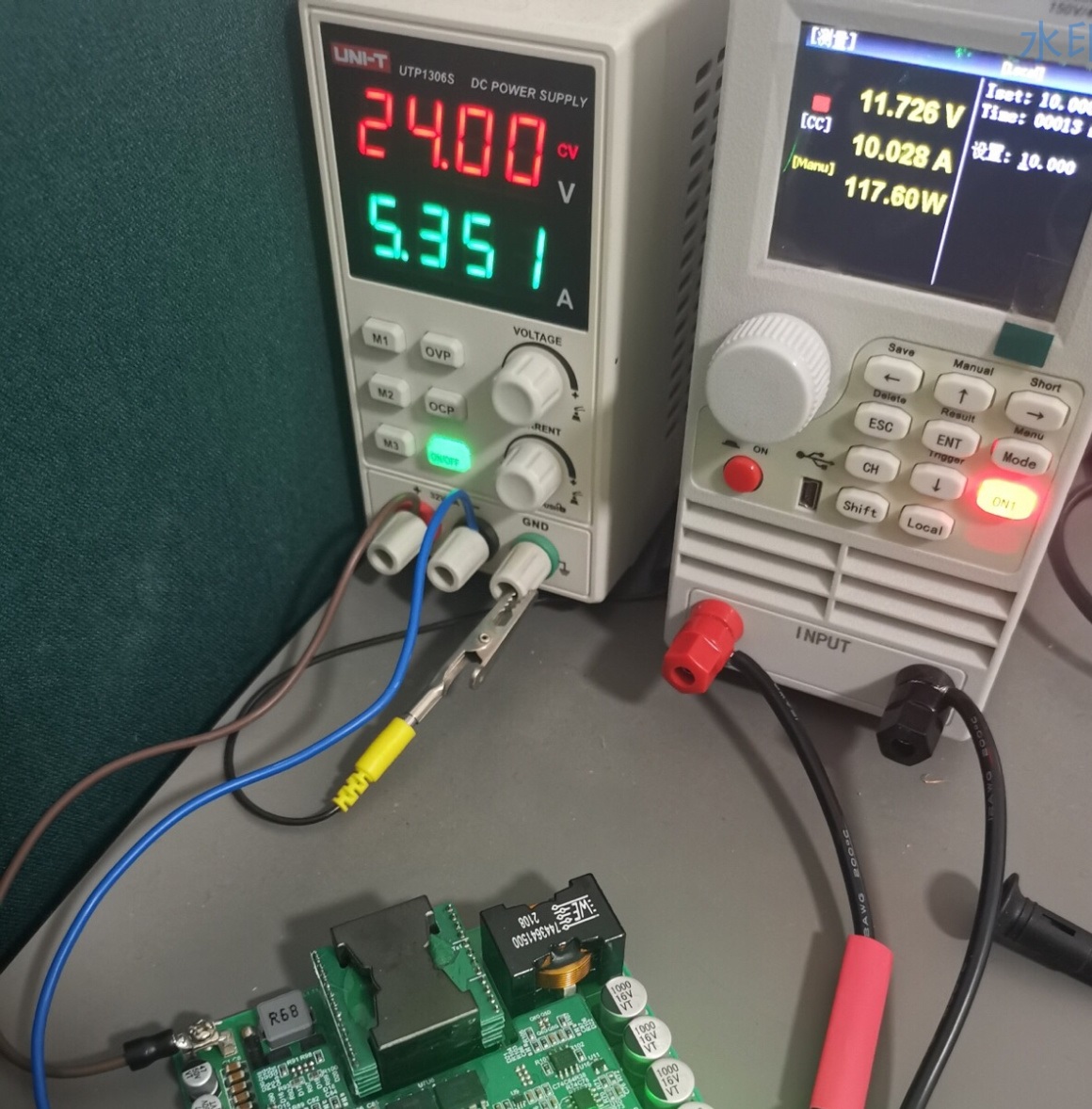

目前在DSP固有损耗2W的情况下，输出120W效率接近94%。
就是铝基板+平面变压器玩起来太贵，不好做小批量，335现在也很贵。
基于035的低成本版本近期开始设计～～～
数字电源demo，输入18-32V，输出12V15A，伍尔特电感+平面变压器+板上平面变压器辅助电源，隔离半桥驱动+隔离采样，用于技术交流和样机平台搭建。
采用上下叠板架构，上板为4层DSP控制板，下板为单层功率铝基板，散热极佳。

ID:53234685726668763

景龙池高效的梅花

---

自研DSP28335+移相全桥+纯程序实现同步整流技术文章

摘要：
本文介绍了一种基于自研DSP28335+移相全桥+纯程序实现同步整流的技术方案。这种方案可以在相对较低的成本下，实现高效率的电源输出。文章详细介绍了系统整体架构、模块设计原理和关键技术要点，同时提供了技术交流和样机平台搭建的方案。通过上下叠板架构，上板为4层DSP控制板，下板为单层功率铝基板，实现了优良的散热性能。

1. 引言
   近年来，随着电子产品的快速发展，对于高效率、低成本的电源需求越来越迫切。在本文中，我们提出了一种基于自研DSP28335+移相全桥+纯程序实现同步整流的技术方案。与传统的铝基板+平面变压器方案相比，本方案不仅成本较低，而且适用于小批量生产。本文将详细介绍系统的整体架构、模块设计原理和关键技术要点，以及技术交流和样机平台搭建的方案。

2. 系统架构
   本系统采用了自研的DSP28335作为控制核心，移相全桥作为主要功率转换模块。整个系统的架构如图1所示。

图1 系统架构图

3. 模块设计原理
   3.1 DSP28335控制模块
   DSP28335作为控制核心，具备了强大的计算和控制能力。通过编写纯程序实现同步整流算法，实现了高效率的电源输出。同时，通过隔离采样和隔离半桥驱动，保证了系统的安全性和稳定性。

3.2 移相全桥
移相全桥作为主要的功率转换模块，通过合理的控制移相角度和开关频率，实现了高效率的能量转换。基于035的低成本版本，为系统提供了更加灵活和经济的设计选择。

4. 技术要点
   4.1 输入输出参数
   本系统的输入电压范围为18-32V，输出电压为12V，输出电流为15A，满足了大多数电子产品的电源需求。

4.2 伍尔特电感+平面变压器
系统采用了伍尔特电感和平面变压器相结合的设计，使得整个系统在较小的体积下实现了高效率的电能转换。这种设计不仅节省了空间，而且提高了系统的稳定性和可靠性。

4.3 上下叠板架构和散热设计
为了实现良好的散热性能，本系统采用了上下叠板的架构。上板为4层DSP控制板，下板为单层功率铝基板。这种设计不仅提高了系统的散热效果，而且降低了整体成本。

5. 技术交流和样机平台搭建方案
   为了促进技术交流和样机平台搭建，本文提出了一种基于数字电源demo的方案。通过该方案，可以实现输入18-32V，输出12V15A的电源输出，同时采用了隔离半桥驱动和隔离采样技术，实现了高效率和安全可靠的电能转换。

结论：
本文介绍了一种基于自研DSP28335+移相全桥+纯程序实现同步整流的技术方案。通过优化设计和合理选择材料，实现了在相对较低成本下的高效率电源输出。本方案适用于小批量生产，并提供了技术交流和样机平台搭建的方案。该技术方案不仅具有重要的实际意义，而且在电子产品领域有广阔的应用前景。

（本文仅供技术交流和学习使用，未经授权禁止转载）
