基于三相逆变器的下垂控制，探析负载突变的影响及解决方案

三相逆变器之下垂控制?负载突变分析

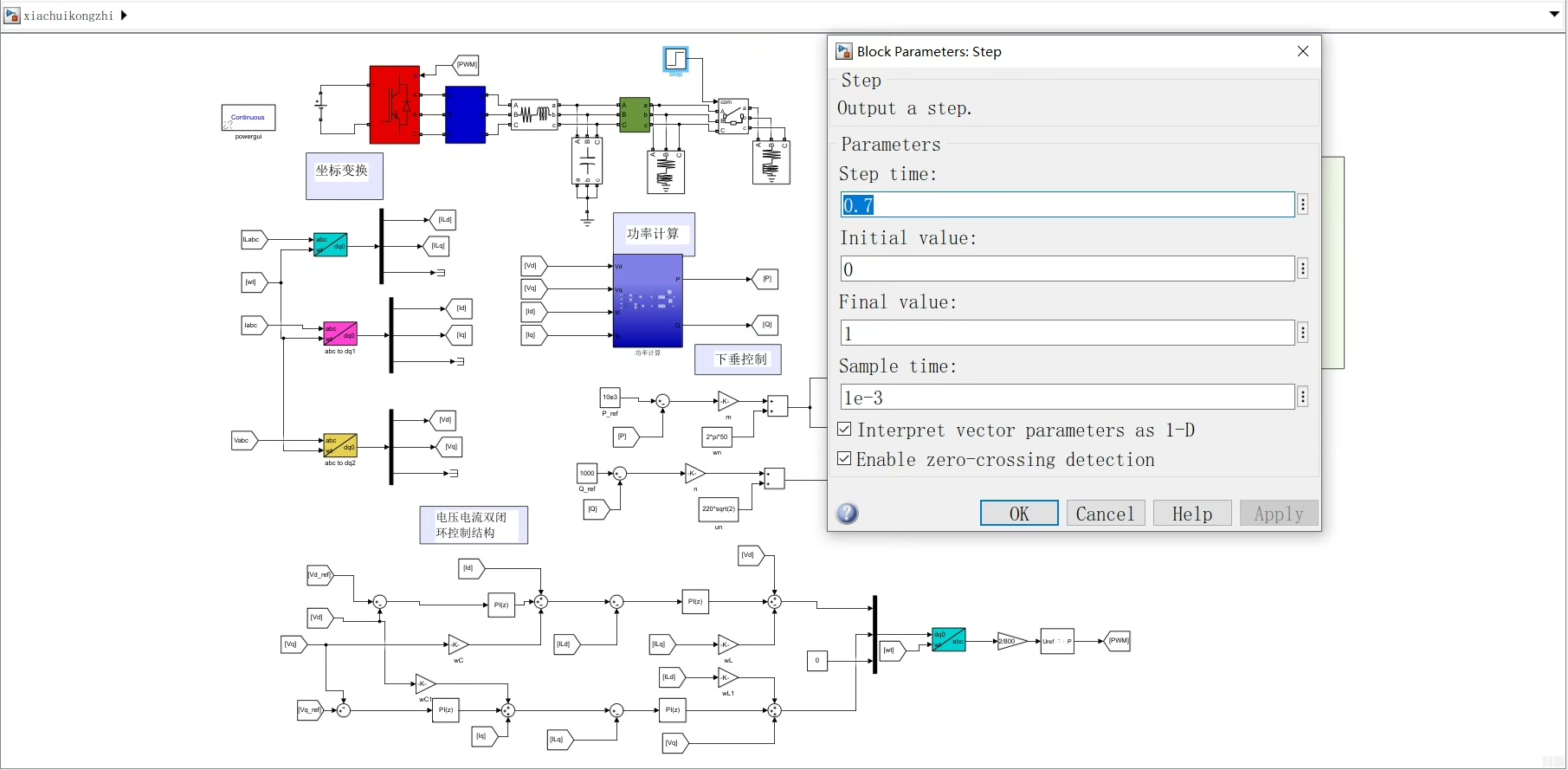

图一控制阶跃信号为0.7

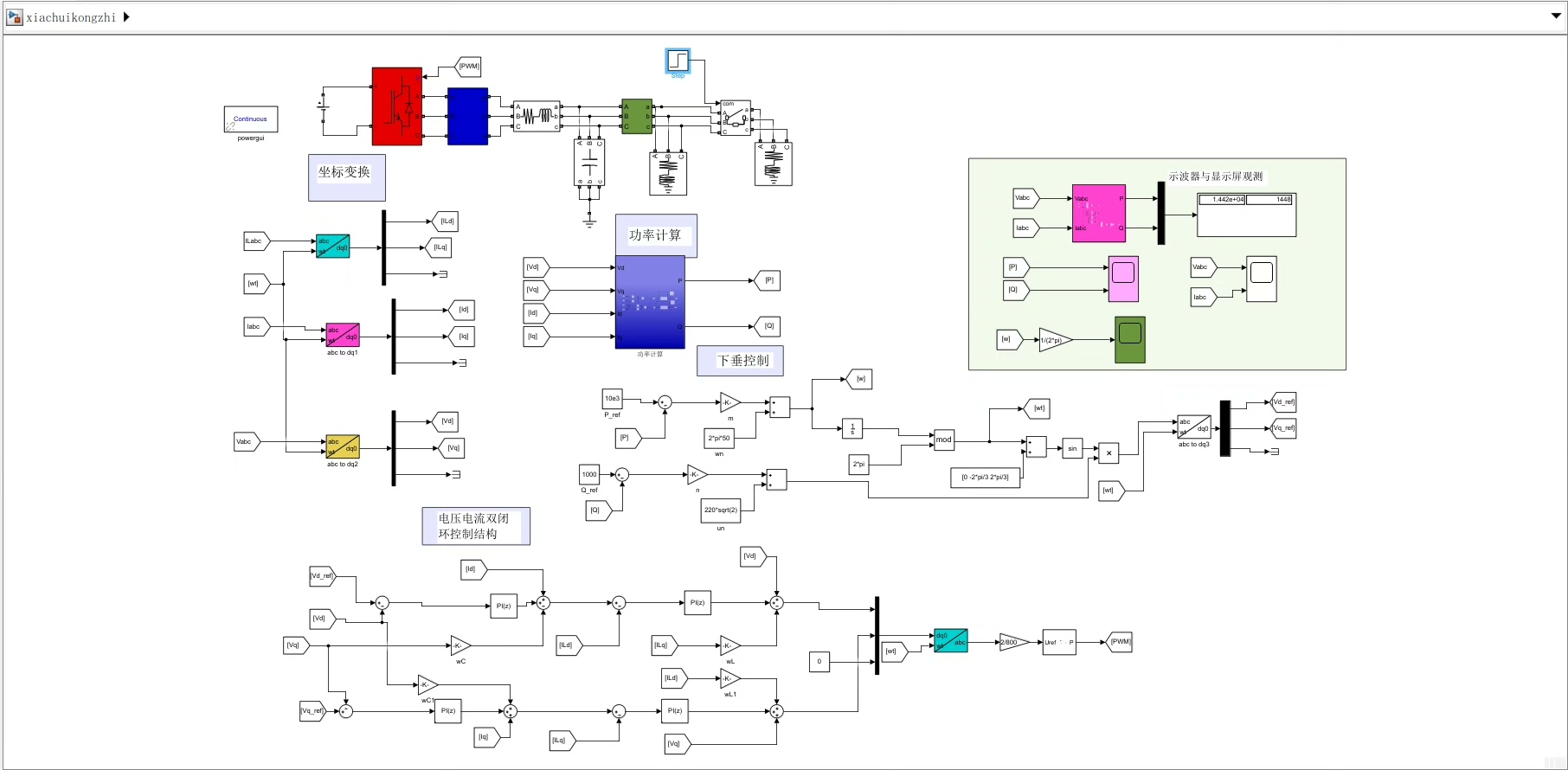

图二整体结构控制图

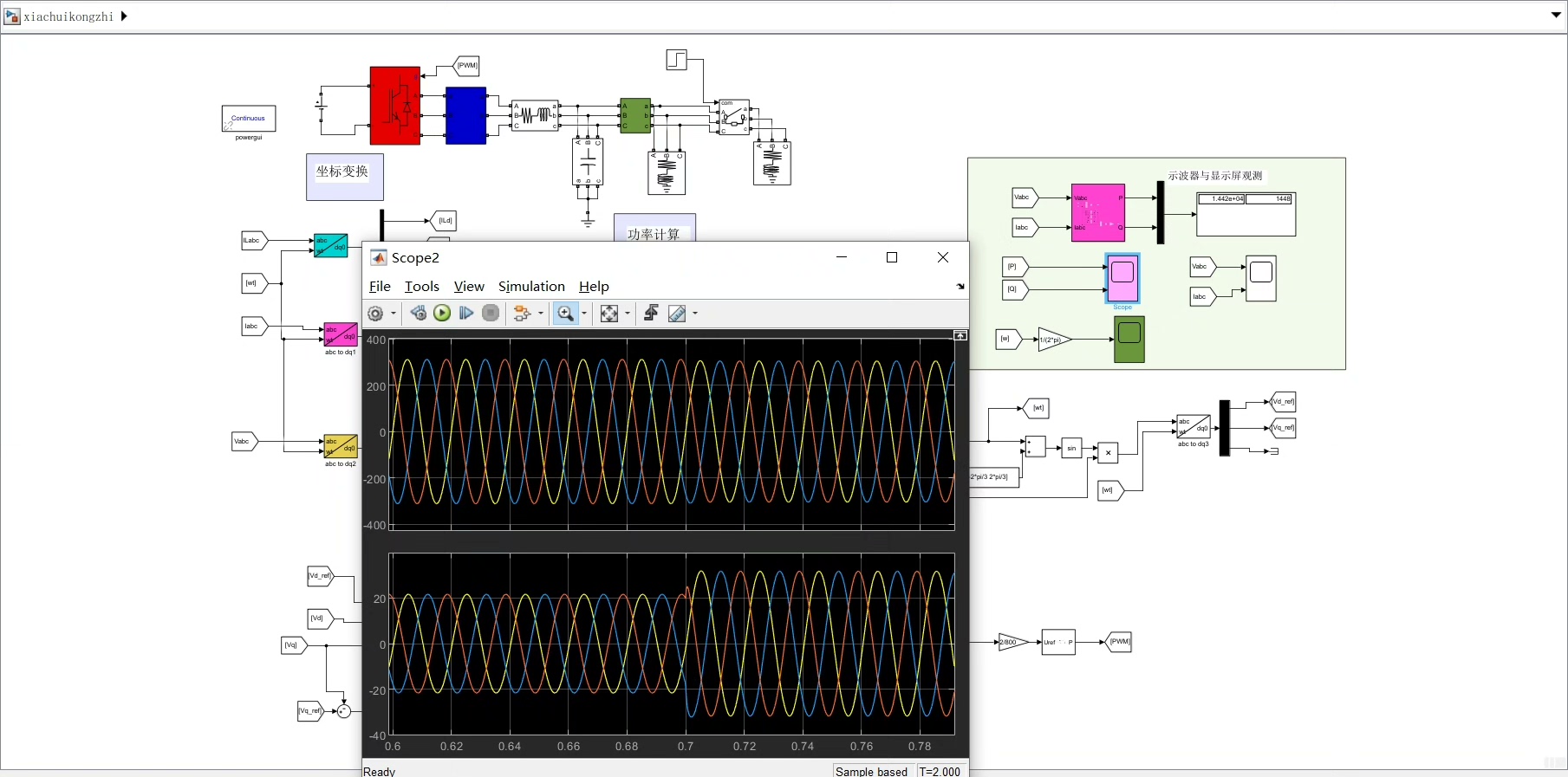

图三负载突变时，电流幅值发生变化曲线图

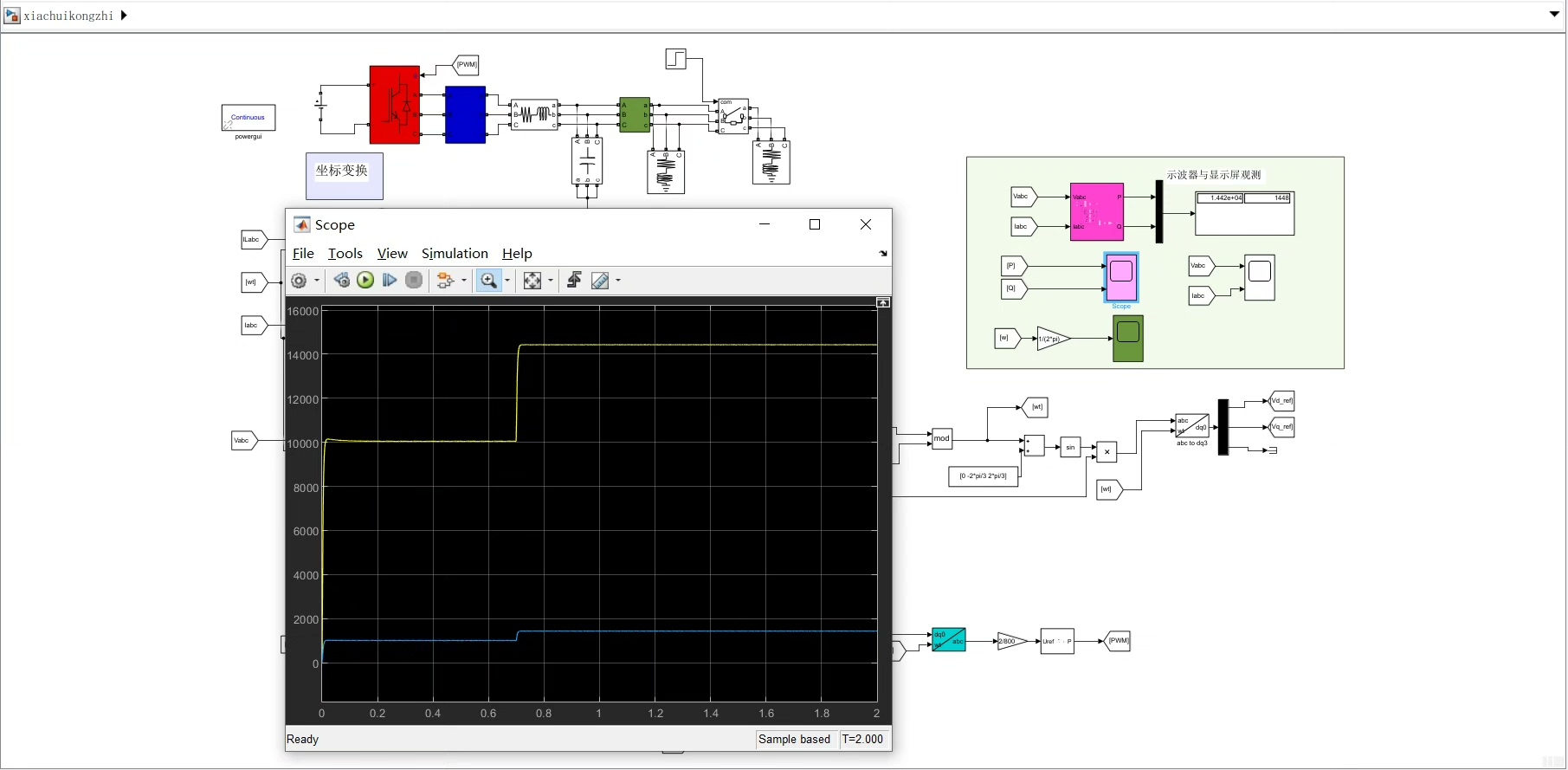

图四负载突变时，功率发生变化曲线图

ID:3829718553845766

独断万古的不良人花菜

在现代电力系统中，逆变器被广泛应用于各种应用场景，其中三相逆变器是一种常见的类型。逆变器的主要功能是将直流电能转换为交流电能，并通过控制输出的电流和电压来满足特定的需求。为了实现精确的控制，逆变器通常需要采用一种称为下垂控制的方法。

下垂控制是一种通过调整输出电流与电压之间的相位差来实现电力系统稳定性的控制方法。它通过监测输入电流和输出电压之间的差异，并根据系统的需求调整相位差，从而实现对逆变器输出的精确控制。在三相逆变器中，下垂控制可以有效地稳定系统并提高逆变器的性能。

为了更好地理解逆变器下垂控制的工作原理，我们需要对负载突变的影响进行分析。负载突变是指负载突然发生变化，例如负载的电流需求突然增加或减少。当负载突变发生时，逆变器需要能够迅速响应并调整输出电流和电压，以保持系统的稳定性。

图一展示了控制信号的阶跃响应。在负载突变之前，控制信号的值是稳定的，但在负载突变之后，控制信号会发生突变，以调整逆变器的输出。这种突变可以通过适当的控制策略来实现，以确保逆变器能够快速响应负载突变并保持系统的稳定性。

为了更好地理解逆变器下垂控制的整体结构，图二展示了一个典型的控制图。在该图中，输入电流和输出电压通过传感器进行监测，并传递给控制器。控制器将输入电流和输出电压进行比较，并根据系统的需求生成相应的控制信号。控制信号经过逆变器的调节电路后，控制输出电流和电压，以满足特定的负载要求。

当负载突变发生时，逆变器的输出电流幅值会发生变化。图三展示了负载突变时电流幅值的变化曲线。在负载突变之前，输出电流的幅值保持稳定，但在负载突变之后，输出电流的幅值会发生变化，以适应负载的需求。逆变器的下垂控制会根据这种变化来调整输出电流，以保持系统的稳定性。

除了电流幅值的变化，负载突变还会对逆变器的功率造成影响。图四展示了负载突变时功率的变化曲线。在负载突变之前，输出功率保持稳定，但在负载突变之后，输出功率会发生变化，以满足负载的需求。逆变器的下垂控制会根据这种变化来调整输出功率，以保持系统的稳定性。

综上所述，三相逆变器的下垂控制是一种重要的控制方法，用于稳定电力系统并实现精确的输出控制。通过对负载突变的分析，我们可以更好地理解逆变器在负载突变时的工作原理。逆变器的下垂控制通过调整输出电流和电压的相位差来实现精确的输出控制，并保持系统的稳定性。这种控制方法在现代电力系统中得到广泛应用，并为各种应用场景提供了可靠的解决方案。

（以上为模型输出，仅供参考）
