TVS关键参数及选型原则

1. 关键参数表

VRM	Maximum stand-off voltage	最大截止电压
IRM	Maximum leakage current@VRM	最大漏电流
VBR	Breakdown voltage@IBR	击穿电压
IBR	Breakdown current	击穿电流
VCL	Clamping voltage@IPP	钳位电压
IPP	Peak pulse current	峰值脉冲电流
RD	Dynamic resistance	动态电阻
VF	Forward voltage drop@IF	前向压降
IF	Forward current	前向电流
αT	Voltage temperature coefficient	电压温度耦合系数

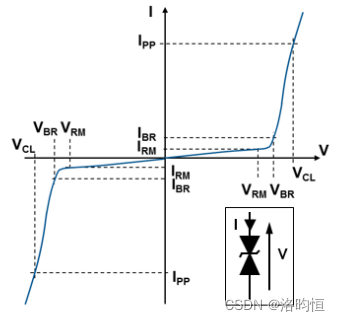

2. I-V曲线

I-V曲线
双向TVS	单向TVS

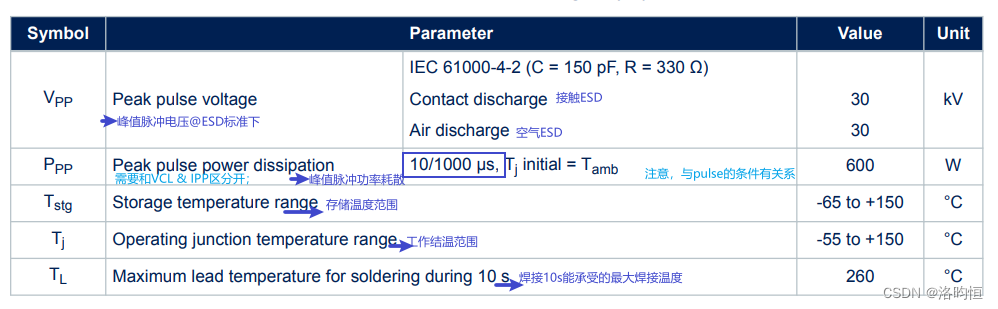

3. 其他需注意参数

4. 选型原则

 1）VRM （最大截止电压）需要略大于电路正常工作电压；

2） VCL（钳位电压）需要小于电路中器件能够承受的最大电压；

3） Ppp（峰值脉冲功率耗散）需要大于电路中可能出现的最大脉冲功率；

4）其他：IRM（漏电流，影响功耗）等
