TVS管选型

一：TVS管与稳压二极管相比的优点：

1. 响应快，PS级别。
2. 稳压值范围大（6.8v至550V范围之内）。稳压管的稳压值为3.3~75V之内。
3. 较稳压管而言耐浪涌电流能力大。
4. 电压精度：稳压管是将电压稳定在一个具体的值上，TVS是一个范围。
5. 应用上：稳压管是长期工作于击穿状态，稳压作用。TVS管用于瞬态高压保护。
6.

二：TVS常用参数

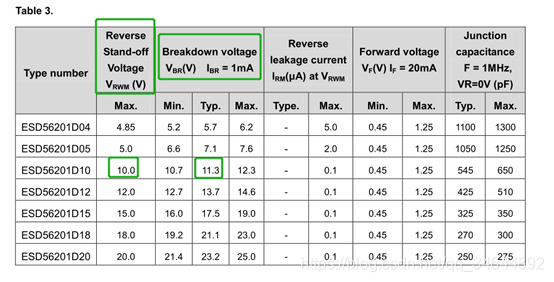

REVERSE STAND-OFF VOLTAGE VRWM(V) 反向STAND-OFF电压：即TVS管的正常工作电压应小于他的值，这样TVS管就会呈现很高的电阻状态。

BREAKDOWN VOLTAGE VBR(V) 击穿电压：即TVS管工作的击穿电压，大于这个电压后就雪崩击穿。

反向漏电流IRM： 工作在VRWM时候的漏电流，mA级别

CJ接电容：TVS与GND连接时候，具有的电容值。

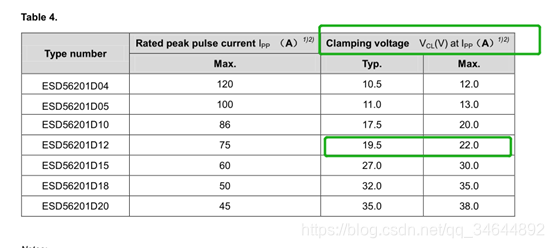

VCL钳位电压： 被击穿后的钳位电压。

IPP最大脉冲电流： 在规定时间内允许的最大峰值脉冲电流。

三：TVS选型常用原则

1： VWM反向截止电压应大于或者等于电路能工作的最大电压
2： VBR反向击穿电压应等于VWM/0.9
3 : VC应小于电路能承受的最大电压
4： IPP最大脉冲电流应大于电路中会出现的最大浪涌电流
5：有点时候可能需要考虑一下结电容产生的寄生参数影响
