在Abaqus Part模块中创建或导入的零件并不是直接用于分析项目,而是先必须在Assembly模块组装成为装配体,以下我们通过组装案例,介绍Assembly模块中的一些常用功能。
具体操作步骤

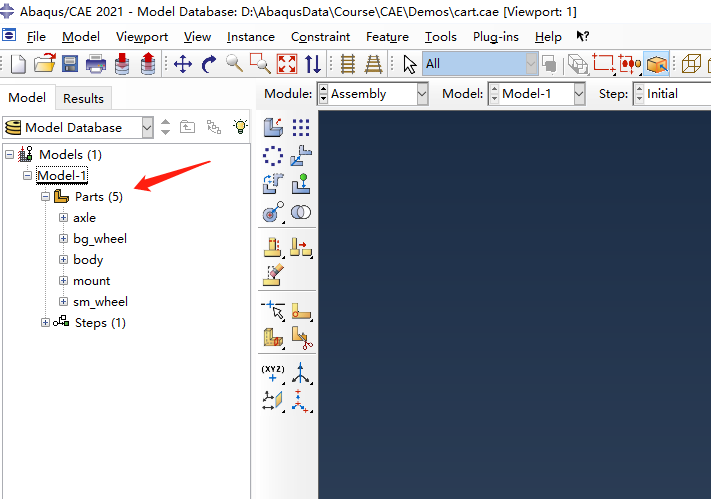

将所有零件导入到Part模块,如下:

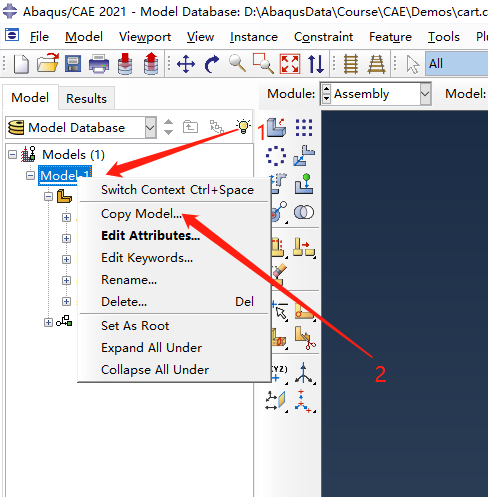

右击模型树,复制多个Model,分别命名为SUB-1和SUB-2,如下:

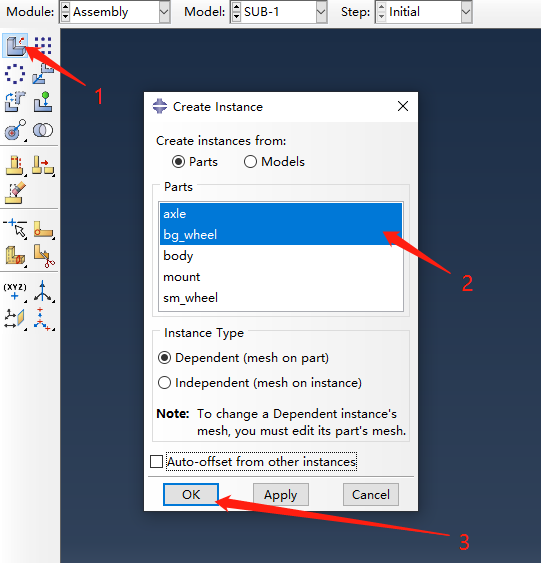

打开模型SUB-1,切换到Assembly模块,导入车轮和转轴,如下:
点击OK后如下:

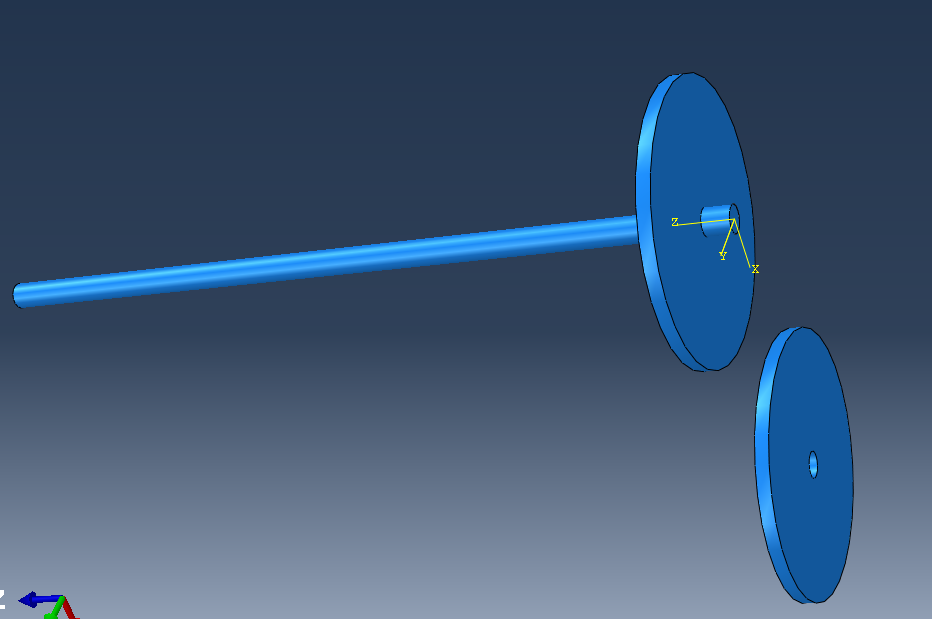

重复导入轮子(在后期采用阵列亦可),步骤3表示自动偏移实体,这样就可以避免零件重合,方便操作,如下:

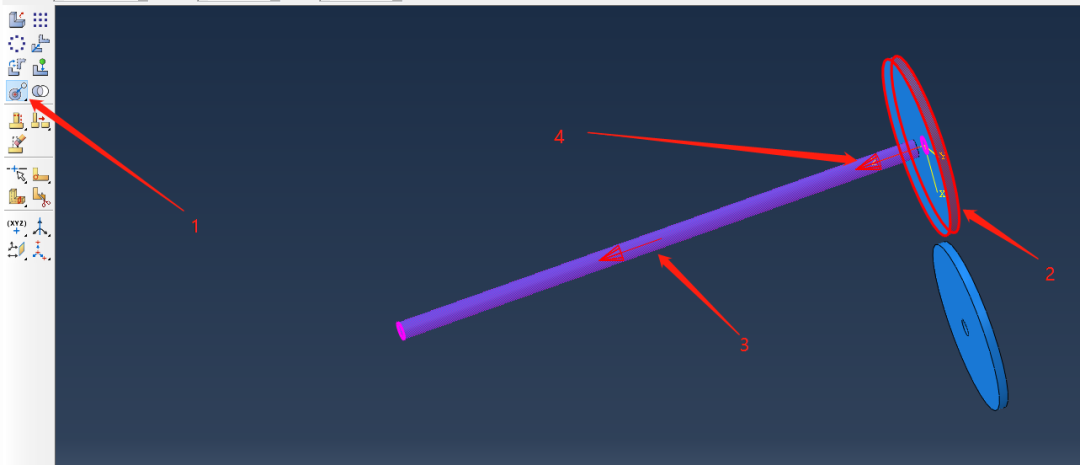

对轮子和转轴施加同心的约束,依次选择移动面和参考面:

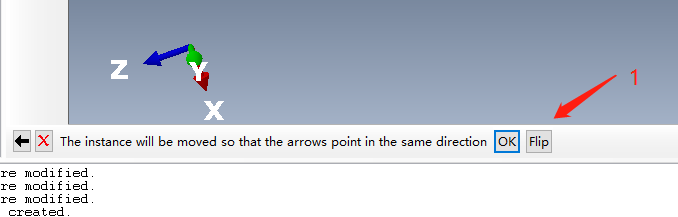

注意步骤4中的箭头方向,如果不是预想的方向,可以在提示区进行调整,如下:

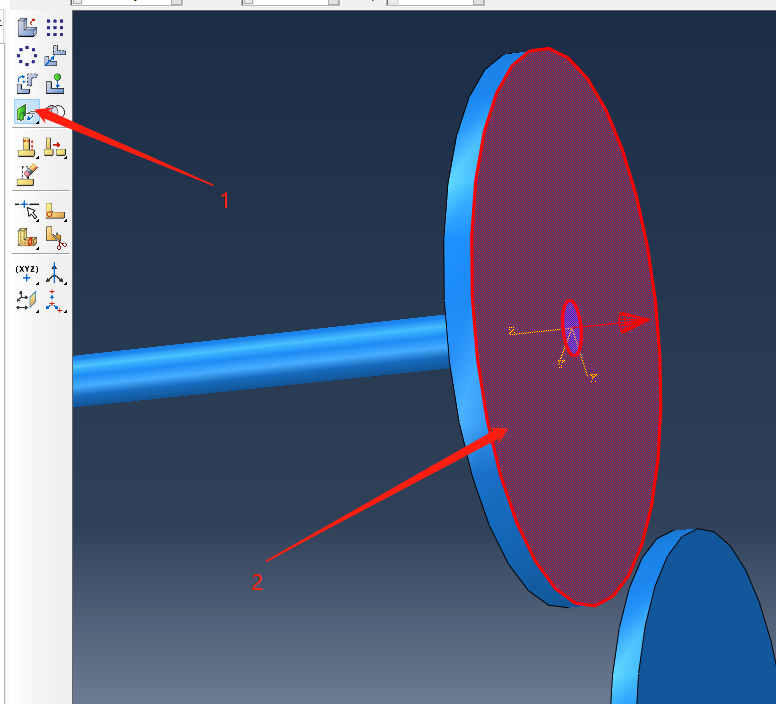

通过偏移面,注意对齐方向,如下:

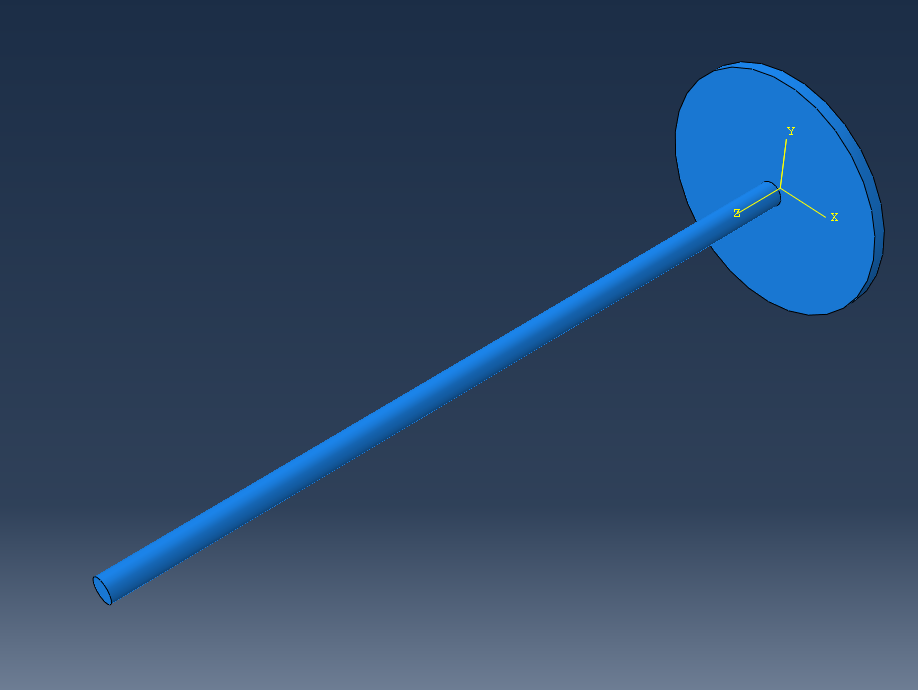

在提示区输入距离-2,生成模型如下:

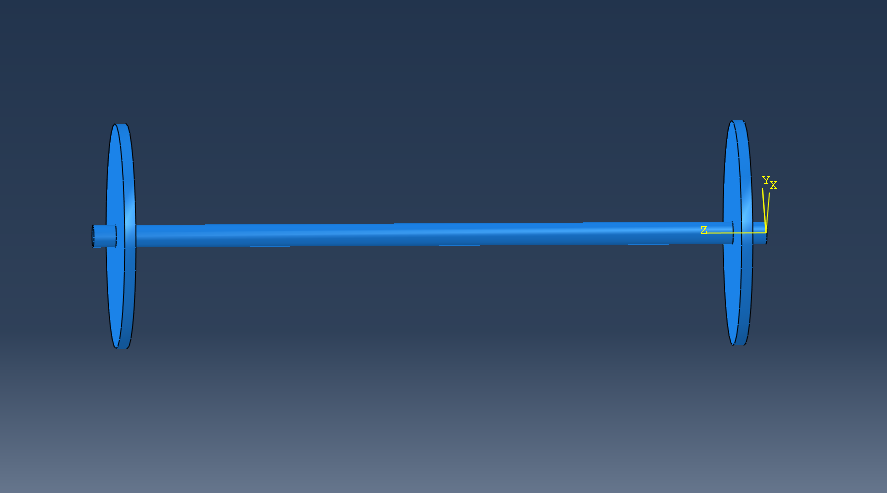

同样,对另一个轮子进行装配,如下:

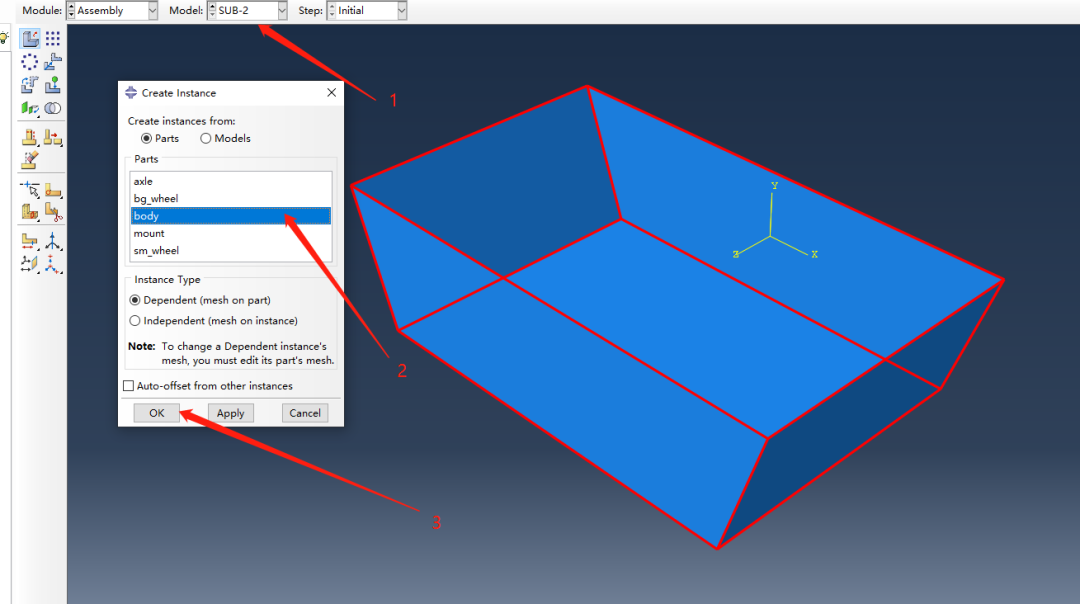

切换到子装配体SUB-2中,装入第一个零件,如下:

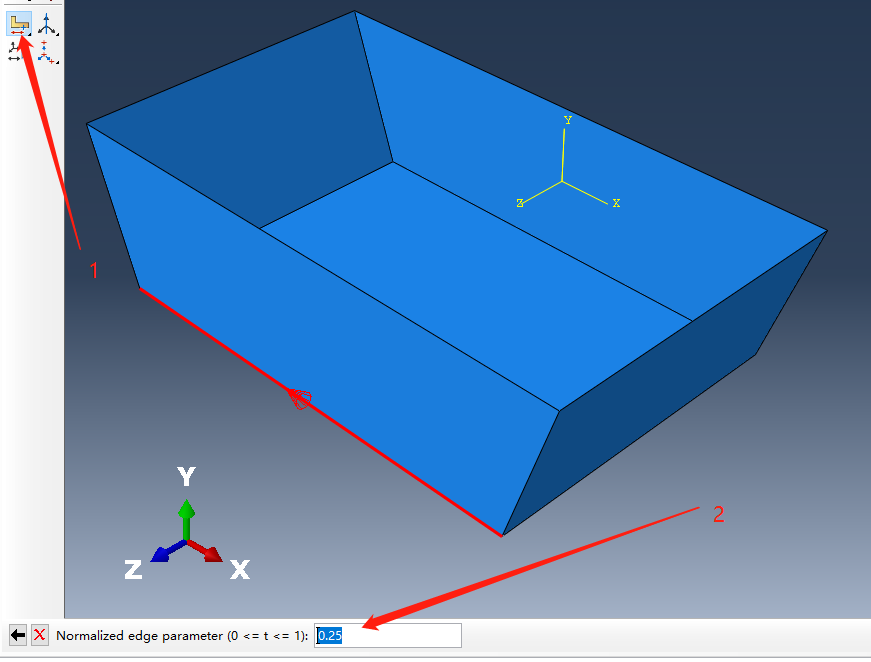

在选中边线的1/4处创建基准点:

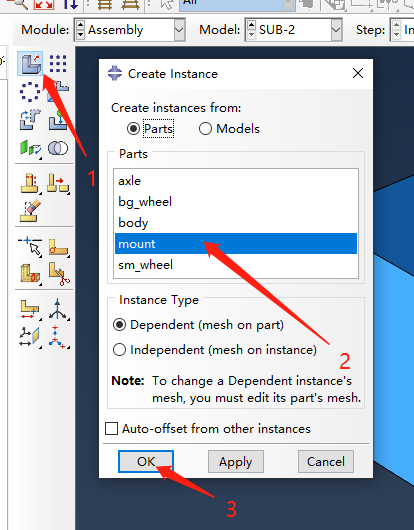

导入滚轴安装座,如下:

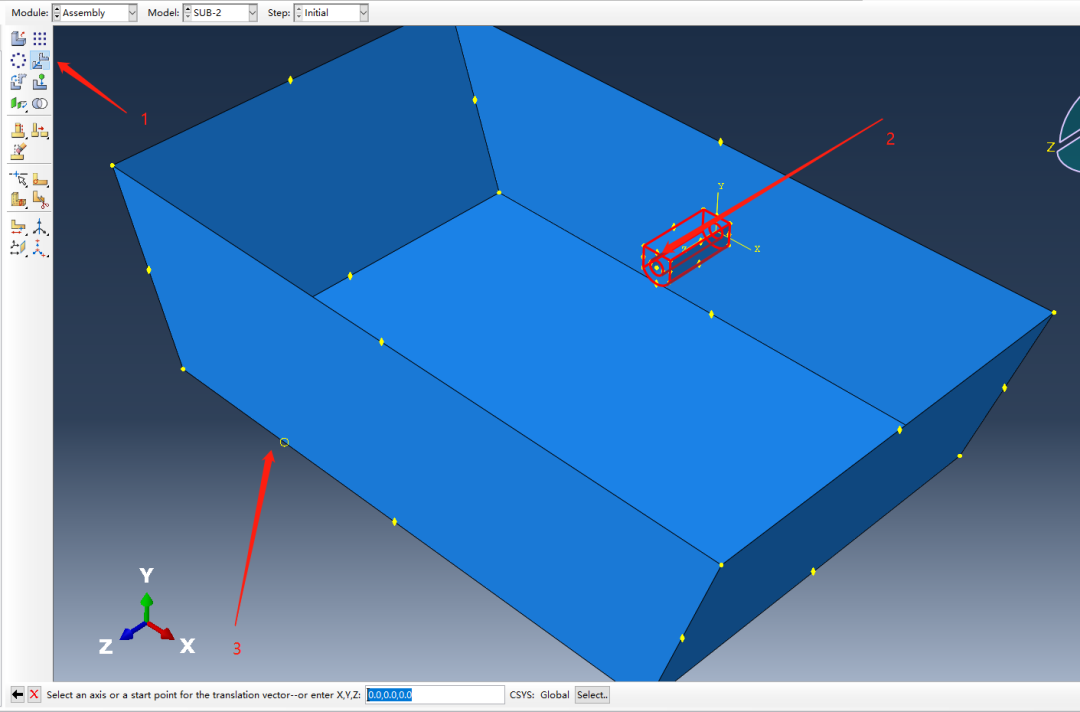

通过平移,选定安装座上边线的中点作为起点,上一步骤当中创建的基准点作为中点,将安装座移动到指定位置,如下:

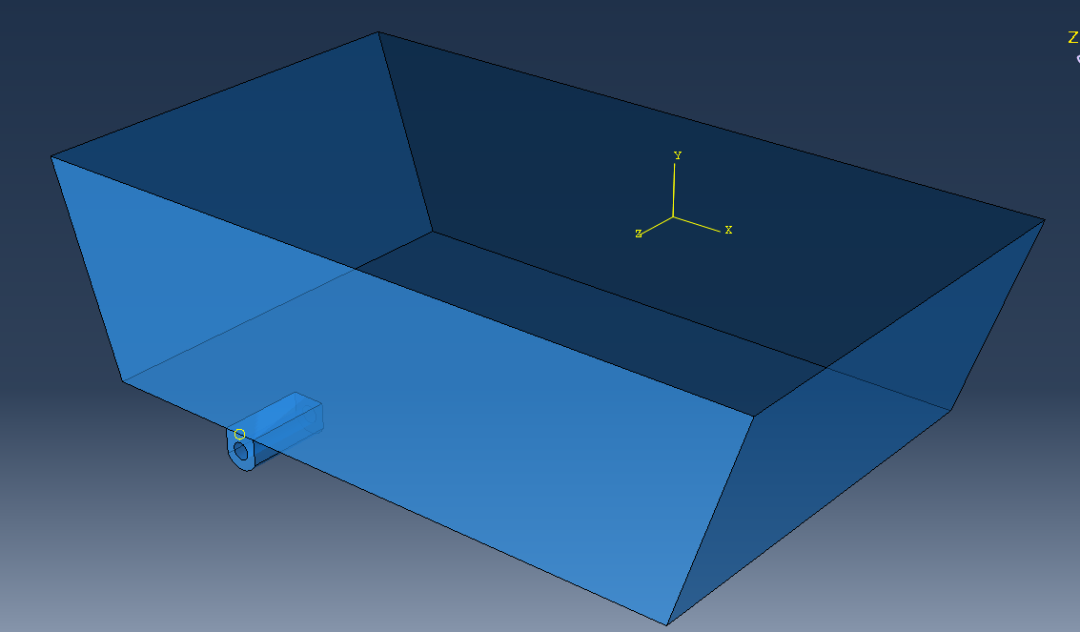

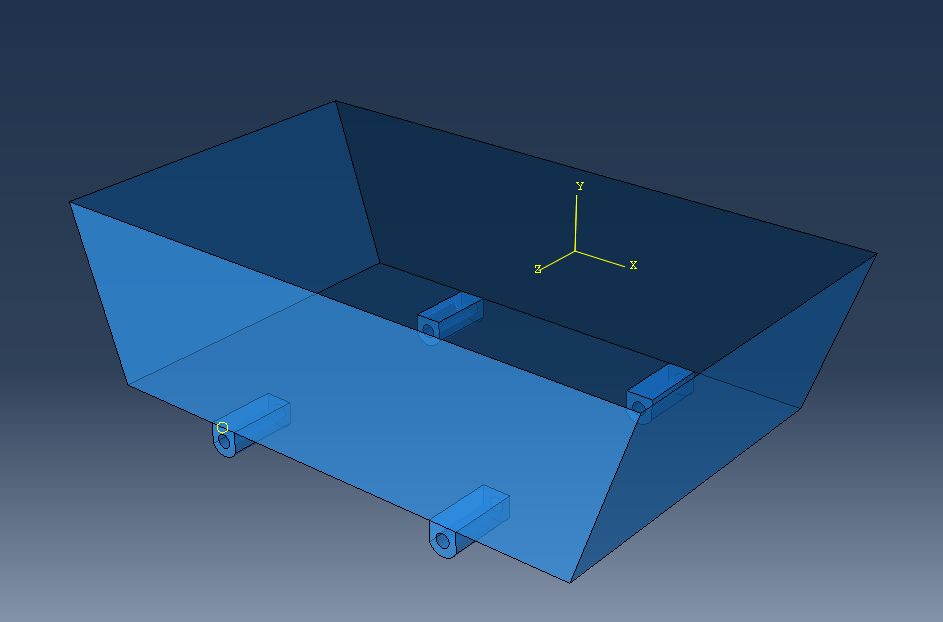

完成平移后如下:

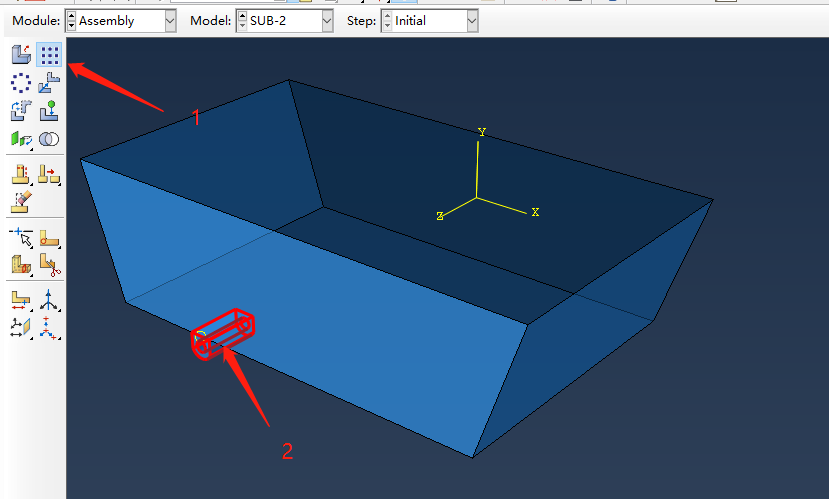

创建零件阵列,如下:

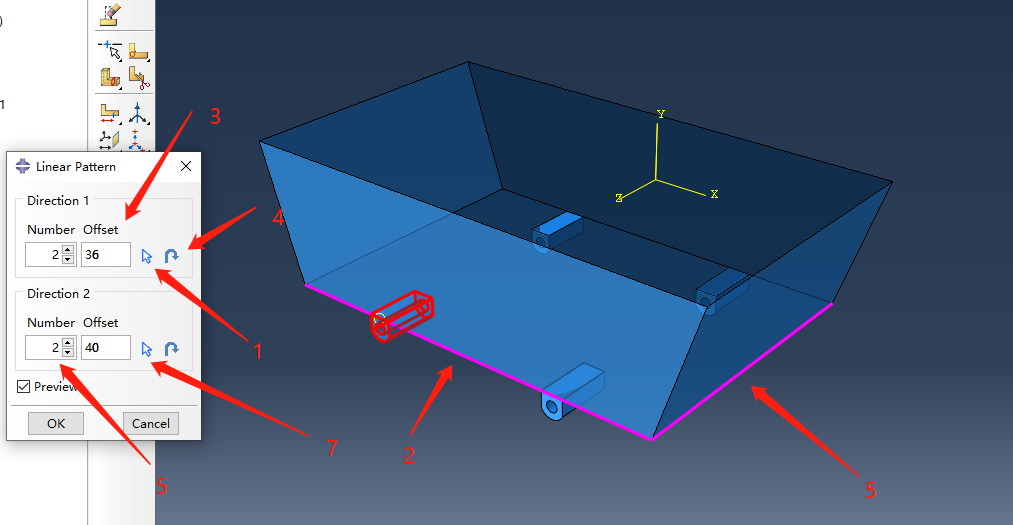

点击确定后选择需要阵列的方向和距离,如果方向不对,可以根据步骤4反转:
最终生成SUB-2如下:

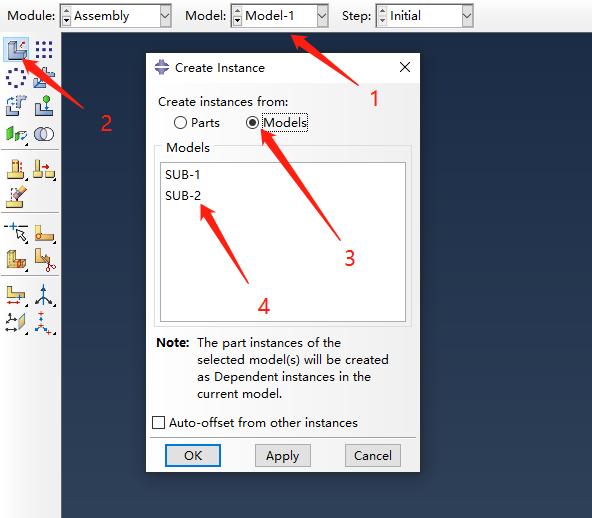

把子装配体导入到最终的装配体中,如下:
导入后如下:

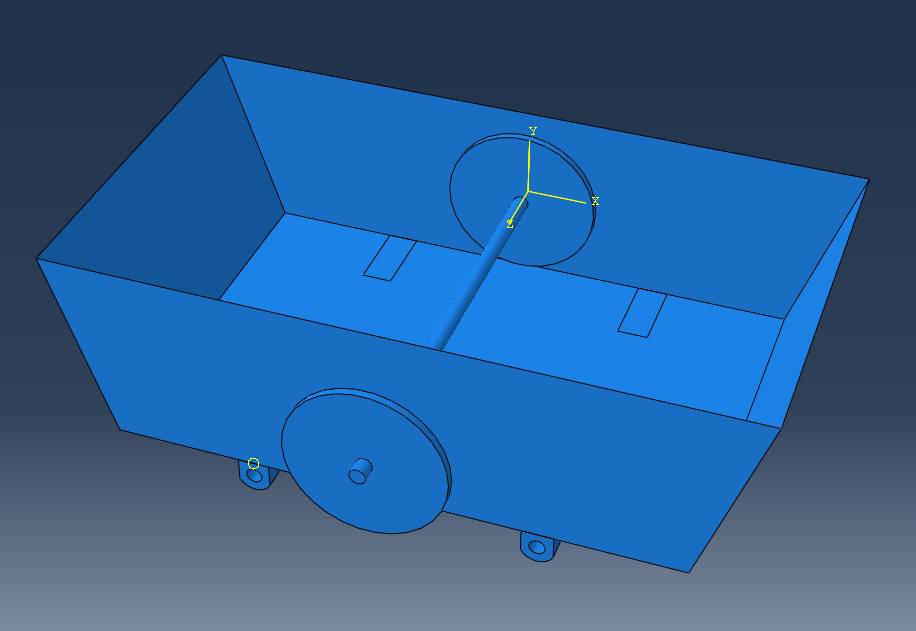

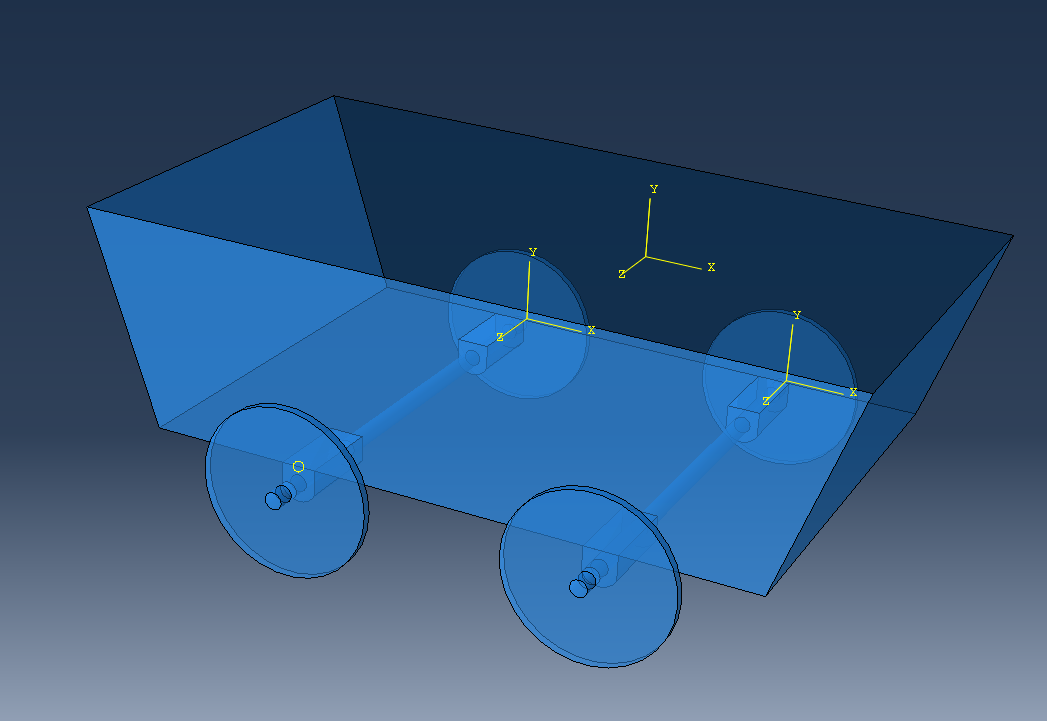

通过同心、距离和阵列操作,最终生成模型如下:
