如何利用Simulation模拟零件受到的冲击力

线性静力载荷作用过程是恒定的，不随时间变化；单冲击力载荷作用的时间很短，高速高能量；今天给大家分享的是Simulation怎么模拟零件受到冲击力。

DEMO案例介绍：板材规格250X120X10，在板材的中心Φ5的区域受冲击载荷10000牛，持续时间0.001秒。选择板材宽边固定。

1.新建算例。

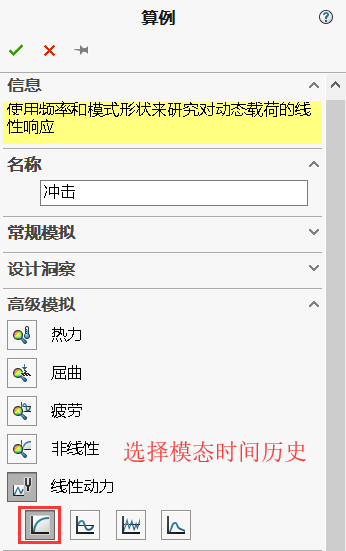

新建算例--选择线性动力—选择模态时间历史。

2.设置边界条件

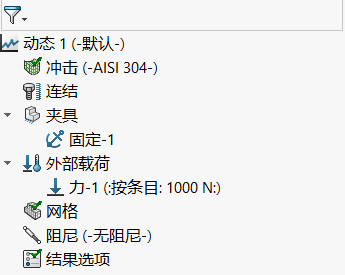

边界条件材料选择AISI304，约束方式两端固定。特备说明的是这里我们假设没有阻尼。

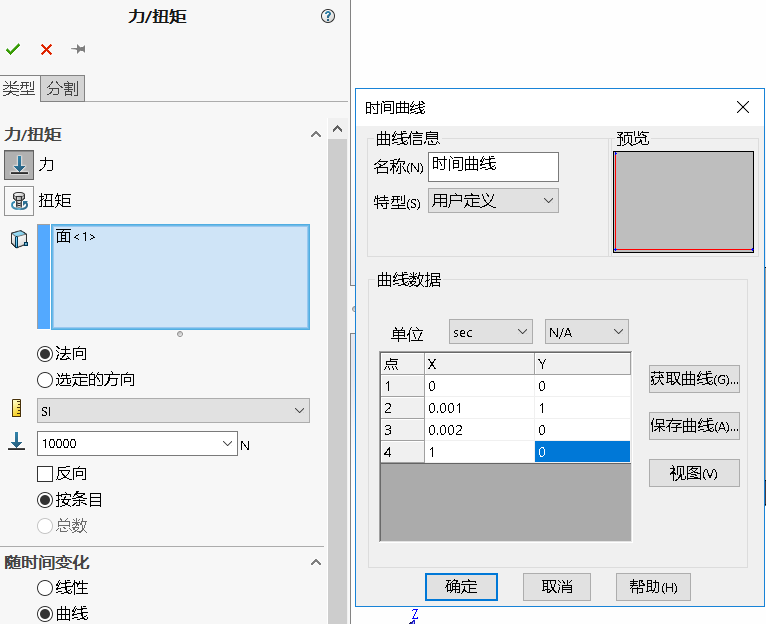

冲击的力的设置和线性静力学有所区别，需要设置力随时间的变化曲线。

0秒时，力为0；0.001秒时，力达到幅值；0.002秒时变成0，此后持续没有力的存在。

3.设置运算参
