SOLIDWORKS提供的阵列功能是非常实用的快速建模功能，可以帮助我们快速的形成重复特征。在以往的版本中，无论是线性阵列还是其他阵列都提供了可以双向进行的阵列选项。也就是可以帮助我们保证两个方向的阵列属性。

今天我们要讲的是在圆周阵列中增加双向的选择，可以根据要求对源实体进行不同“紧密度”的阵列。


阵列对象依旧是可以选择中心轴的实体特征

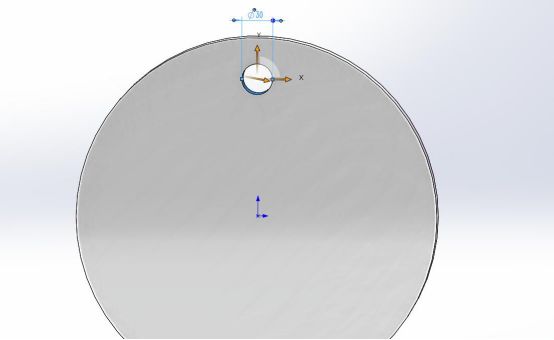

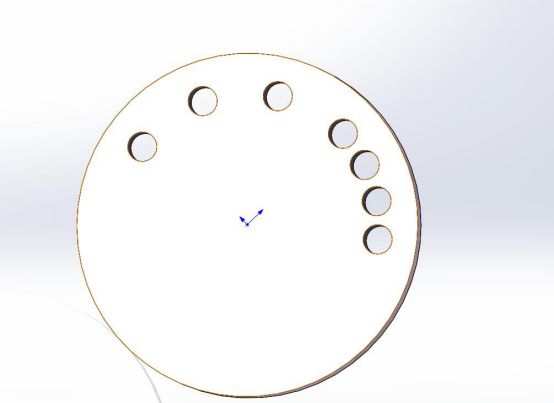

分别在两个方向上选择阵列属性，一次完成双向阵列。


完成阵列后，建立模型。如果需要对有圆柱面特征的零件之间进行装配，且进行尺寸约束。在SOLIDWORKS 2017中增加了圆柱面的距离属性。

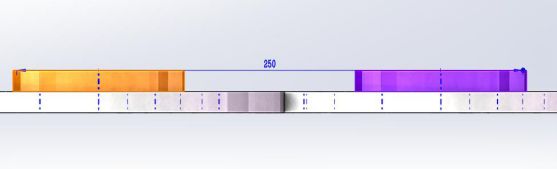

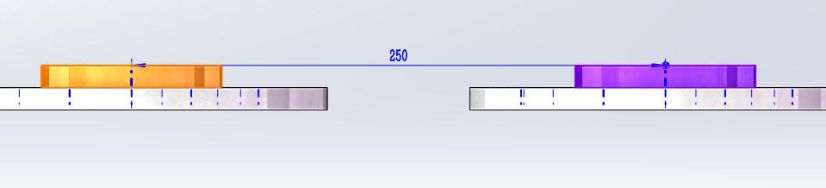

分别对应的是，中心距离、最小距离、最大距离以及自定义距离。


中心距离


最小距离


最大距离


自定义距离
