SolidWorks速成教程P3-5【零件 | 第五节】——异形孔向导&线性阵列&镜像

这节介绍异形孔向导、线性阵列、镜像。

目录

1.异形孔向导

2.线性阵列

3. 镜像

---

1.异形孔向导

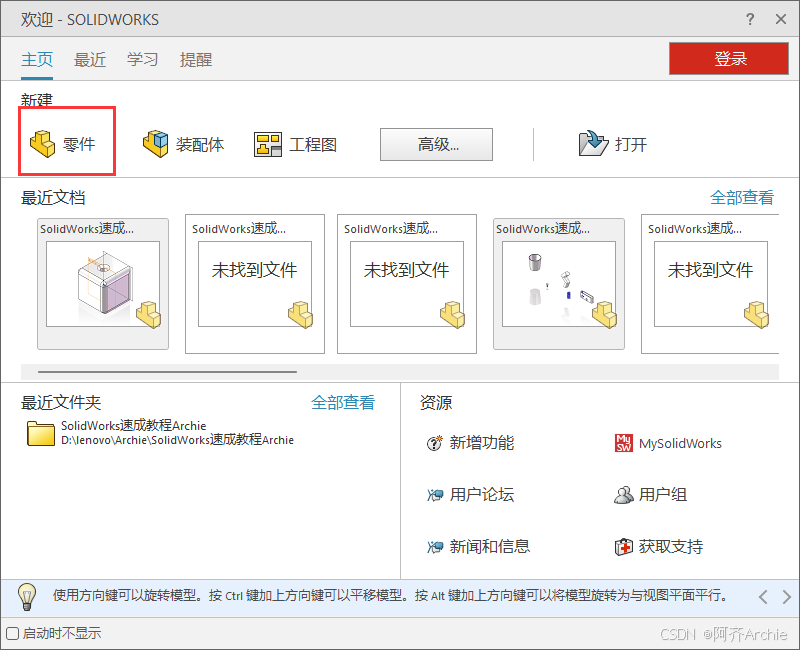

首先介绍异形孔向导，我们新建一个零件。

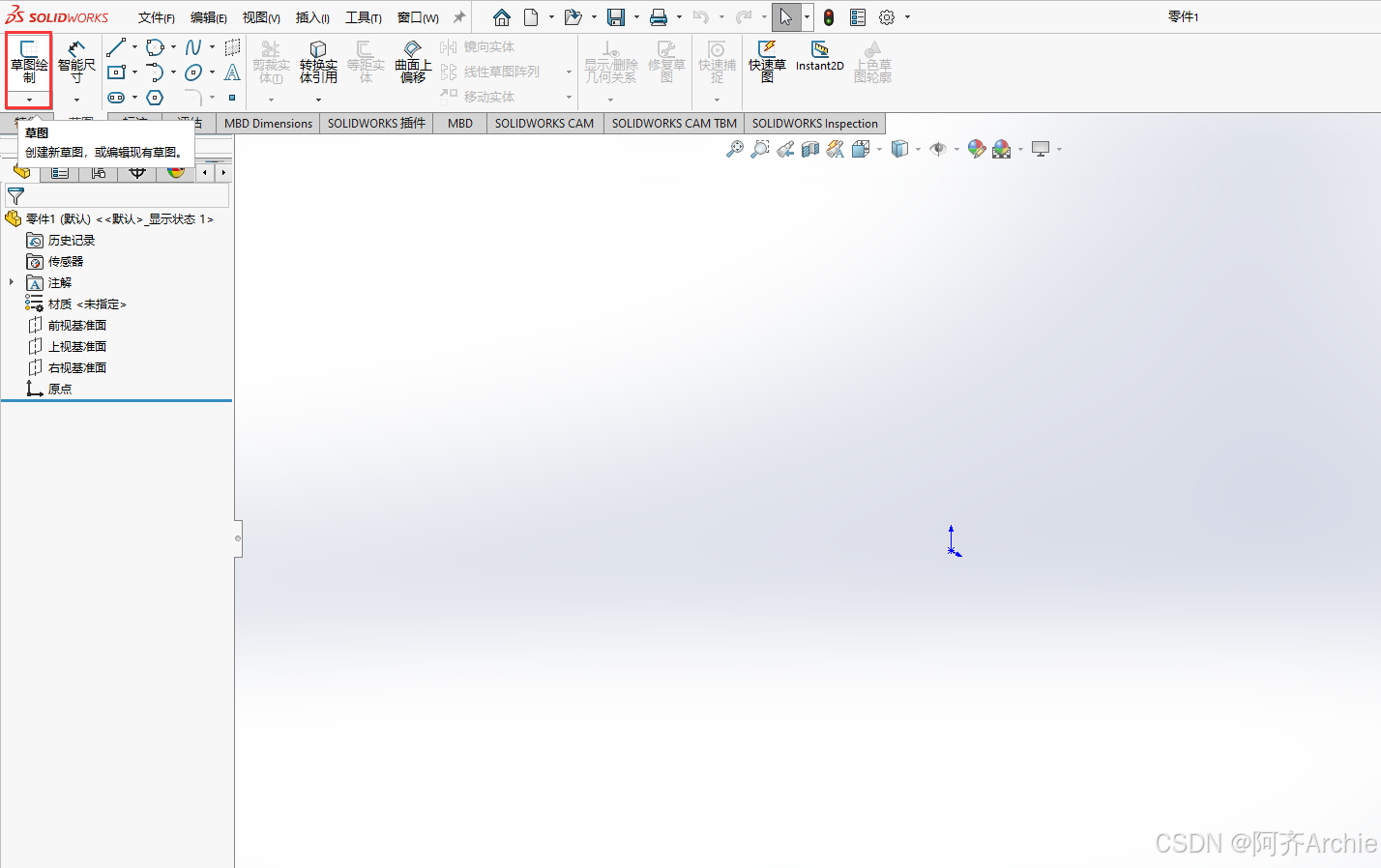

现在我们画一个矩形和一个三角形，点击草图，草图绘制。选中上视基准面，在上视基准面上绘制草图。

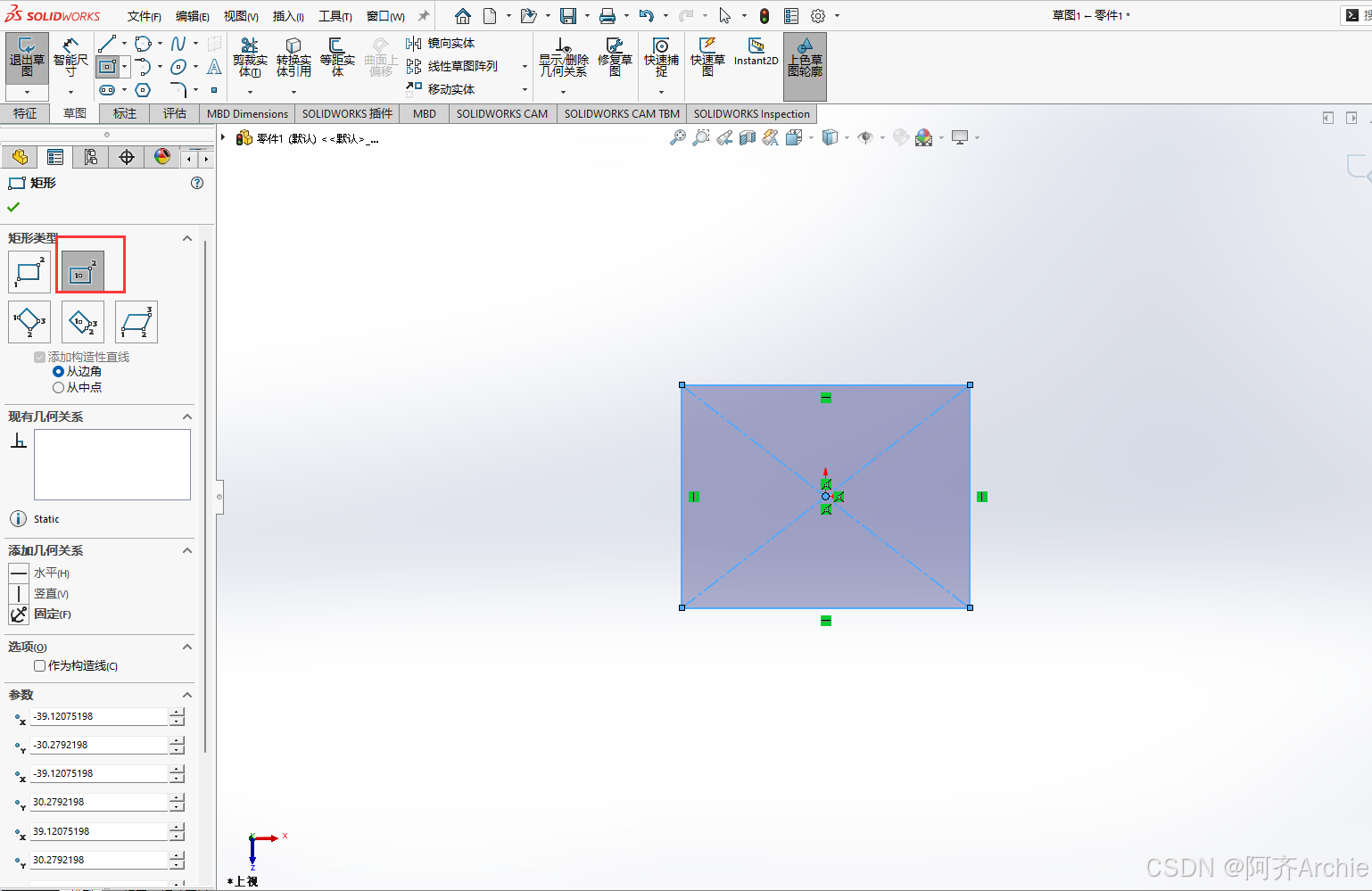

先绘制一个中心矩形，鼠标笔势激活矩形，确定它是中心矩形后，在原点确定中心，然后在旁边确定其端点。

然后在其右边画一个三角形，用鼠标笔势激活直线，三角形第一边与矩形的下底面共线，然后绘制其第二边，第三边
