高速、低功耗数模转换器MS9708/MS9710/MS9714

MS9708/MS9710/MS9714 是一个 8-Bit/10-Bit/14-Bit 高速、低功耗 D/A 转换器。当采样速率达到

125MSPS 时， MS9708/MS9710/MS9714 也能提供优越的 AC 和 DC 性能。

MS9708/MS9710/MS9714 的正常工作电压范围为 +2.7V 到 +5.5V ，其低功耗的特性能够很好地适用

于便携式及低耗能产品。在不影响性能的前提下，通过降低满刻度电流输出，其功耗能够进一步减小

至 45mW 。另外，在睡眠模式下，功耗能够降低到大约 20mW 。

MS9708/MS9710/MS9714 将一个分段电流源结构与专用的开关技术相结合，以减少寄生分量和提

高动态转换性能。该芯片将边沿触发输入锁存器和温度补偿带隙基准集成在一起，从而得到一个完整

的单片集成电路 DAC 解决方案。电流满刻度输出为 20mA ，输出阻抗大于 100kΩ 。

互补电流输出提供单端或差动两种应用。电流输出端也可以直接分别与两个输出电阻相接，实现

两个互补单端电压输出。输出电压默认范围为 1.25V 。

MS9708/MS9710/MS9714 包含一个 1.2V 内部基准和基准控制放大器。基准控制放大器能够通过调

节外接电阻来设置满刻度电流。 MS9708/MS9710/MS9714 也能接外部基准。在不影响动态特性的情况

下， MS9708/MS9710/MS9714 的输出电流在 2mA 至 20mA 的范围内。

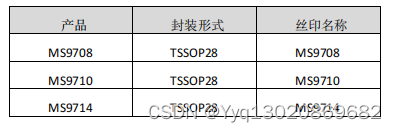

MS9708/MS9710/MS9714 采用 28 引脚的 TSSOP 封装。

主要特点

 8bit 分辨率 (MS9708) ， 10bit 分辨率 (MS9710) ，

14bit 分辨率 (MS9714)

 更新速率： 125MSPS

 功耗： 175mW @ 5V 到 45mW @ 3V

 掉电模式： 20mW @ 5V

 内部基准： 1.2V

 边沿触发锁存器

 TSSOP28 封装

应用

 通信

 信号重建

 便携式设备
