本文讨论了在追求设备效率和续航时，如何通过选择低待机电流的DC-DC变换器，如SCT2A00和SCT2A12，来降低锂电池保护板等应用的待机功耗，确保延长待机时间和电池健康。产品特点包括低至49μA的静态电流和集成保护功能。
为了追求极致的效率及续航，低待机电流这一重要卖点需要寻找软硬件方案的最佳组合。选择更优的电源管理芯片可以降低电子设备在待机状态下的功耗，从而延长待机时间。

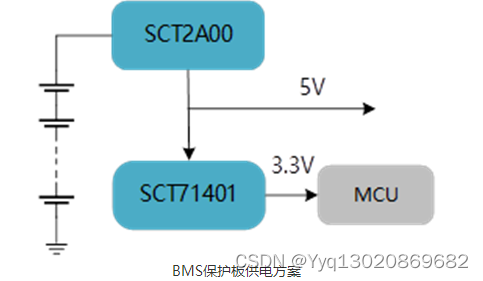

在高串电池类应用中，如储能BMS保护板、电动两轮车BMS保护板、电动助力车的仪表盘等应用，用户需要有一个超低静态电流DC-DC变换器来产生5V/12V，保证系统在休眠时有一个较低的待机电流。
由于在锂电池应用的实际场景中存在着较长时间的待机过程，如果待机电流过大，会缩短待机时间，导致锂电池过放而不能正常工作，需要重新激活。因此在锂电池保护板的应用中，对一级DC-DC变换器的静态电流有着严苛的需求，一般要求系统休眠时的待机电流<100uA。
产品优势
就DC-DC变换器芯片来说，需要达到这个系统指标，要重点关注变换器芯片的两个性能指标：逻辑部分功耗及功率部分电路功耗。如下图所示，芯片内部分成两个部分：逻辑部分电路及功率部分电路。
产品细节
l 输入电压范围: 5.5V- 100V
l 输出电压范围: 1.2V~30V
l 持续输出电流: 600 mA（SCT2A00），1A（SCT2A12）
l Vin<60V时，峰值电流限制：1.2A（SCT2A00），1.8A（SCT2A12）
l 输出电压精度: 1.2V± 3%
l 低静态电流: 49µA
l 空载待机电流（48V输入，12V输出）：65uA
l 开关频率：300kHz（SCT2A00），400kHz（SCT2A12）
l 内部缓启动时间：3.6ms
l 集成过流保护，过温保护功能
l 封装：SOT23-6（SCT2A00），ESOP-8（SCT2A12）
更多应用

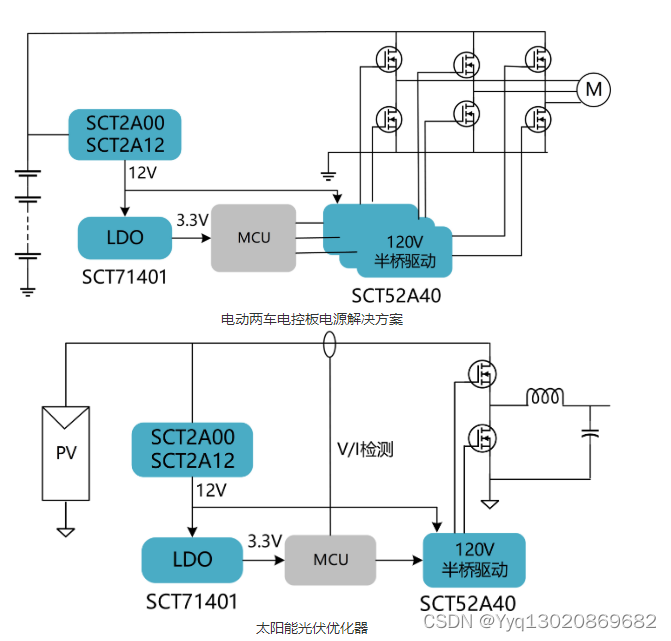

SCT2A00/SCT2A12除电池包保护板以外，还可以应用在电动两轮车电控板、仪表盘、园林工具、PoE供电、太阳能光伏优化器等应用场合。
