XS5018A 高清模拟输出图像处理芯片(ISP)+cmos

XS5018A 是一款针对 CMOS 图像传感器的高性价比图像信号处理芯片，支持 1M/2M 像素

图像传感器，一组 10-bit DVP 输入接口， ISP 具备优异的 3D 降噪功能，标清模拟输出支持 960H ， 高清模拟输出支持 HDCCTV 720P/1080P ，高度集成外围器件，简化产品设计，内嵌 CPU 处理器， 可以实现灵活的软件应用。

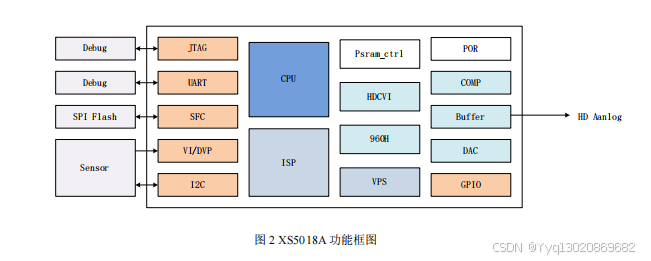

XS5018A 内部除集成 CPU 外，还包括 SPI ， UART ， I2C ， GPIO 等丰富的外设；集成 ISP 图像处理器，视频处理模块，同时还包括 960H 编码器，模拟高清编码

器以及 POR ， DAC ，视频 Buffer 和比较器等模拟模块。

 适配量产过的SENSOR：
      2M: GC2053、GC2083、SC2336、C2399等
      1M/CVBS : GC1084、OV9750、SC1346、H63P等
      应用领域和场景：
      车载应用：AVM环视、RVC后视、BSD盲区监测、DMS驾驶员行为检测、CMS后视镜，以及两轮车、小汽车、商用车的DVR行车记录仪等；
      非车载应用：可视锚鱼器、可视门铃、监控相机等。
      产品优势：
      功耗低、低成本优势，底噪度好、夜视亮度更高

图像处理

 支持黑电平校正（ BLC ）

 支持动态范围压缩（ DRC ）

 支持动态坏点校正（ DPC ）

 支持绿电平校正（ GIC ）

 支持镜头阴影校正（ LSC ）

 支持数字增益控制（ DGC ）

 支持自动白平衡（ AWB ）

 支持自动爆光（ AE ）

 支持颜色校正（ CCM ）

 支持 Gamma 校正

 支持直方图统计、 AE 、 AWB 相关统计

 支持边缘增强（ EE ）

 支持特殊颜色校正（ SCC ）

 支持 3D 降噪

 支持无级降帧

视频处理

 支持视频剪切

 支持视频放大缩小功能

 支持 OSD 叠加

 支持隐私遮挡

视频编码

标清

 960H@25/30F ，对应 Sensor 输入 50/60F

浙江芯昇电子技术有限公司

第 12 页 共 60 页

HDCCTV 高清

 720P@25/30/50/60F

 960P@25/30F

 1080P@25/30F

视频接口

 支持 Parallel 接口输入

 支持 10bit RGB Byer 输入

外围接口

 支持 POR 上电复位

 集成 1 个 UART 接口，可复用为 GPIO

 集成 1 个 I2C 接口，可复用为 GPIO

 集成 1 个 SPI 主接口，可复用为 GPIO

 集成 JTAG 接口，可复用为 GPIO

 集成比较器

 集成视频 DAC 和 Buffer

外部存储器接口

 支持 SPI Flash

启动模式

 支持串口启动模式

 支持 SPI Flash 启动

芯片内置 BOOTROM ，复位撤销后由 BOOTROM 开始执行启动引导程序。支持从 SPI FLASH

启动。

  物理规格

 功耗

 典型功耗： 220mW

 工作电压

 内核电压为 1.1V

 PLL 模拟电压为 3.3V

 DAC 模拟电压为 3.3V

 BUFFER 模拟电压为 3.3V

 晶振 IO 电压为 3.3V

 PSRAM IO 和 PSRAM 电压为 1.8V

 普通 IO 电压为 3.3V

 Sensor IO 电压为 1.8/3.3V

 封装

 RoHS ， QFN5X5 ， 48-pin ， 0.35mm pitch
