OR-3120/3150,IGBT驱动光耦，奥伦德品牌，可替代TLP250/350

OR-3120具有MOSFET高输入阻抗和GTR低导通压降特性提供隔离反馈

高隔离电压

3.0A输出电流

工业温度范围：–40°C 至 110°C

宽工作 VCC 范围

特征

VCM = 1500V 时最小共模抑制 （CMR） 为 35 kV/μs

最大低电平输出电压 （VOL） 1.0V，无需负栅极驱动

ICC = 5 mA 最大电源电流

带迟滞的欠压锁定保护 （UVLO）

宽工作 VCC 范围：15V 至 35V

工作温度范围宽，-40°C至110°C。

安全认证:UL,VDE,CQC,CE

符合 RoHS、REACH 标准 MSL I 级

OR-3120/OR-3150 由一个光学耦合到具有功率输出级的集成电路的 LED 组成。该光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制器件所需的驱动电压。

OR-3120/OR-3150 由一个光学耦合到具有功率输出级的集成电路的 LED 组成。该光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制器件所需的驱动电压。

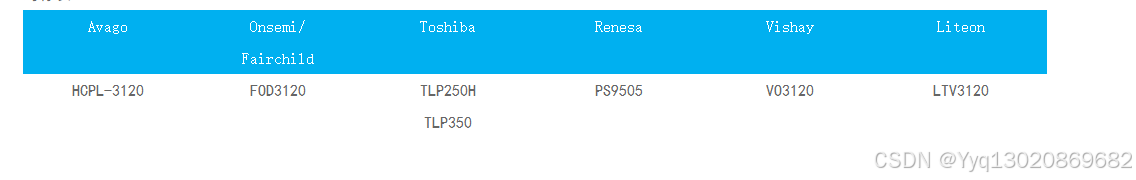

对标表

应用范围

车载空调

车载充电器

IGBT/MOSFET 栅极驱动

AC/DC逆变器

开关模式电源

电车充电桩

车载（UPS）

工业控制

光伏逆变器

工业逆变器
