集创北方 ICNM8001 HDMI/DISPLAYPORT转eDP/LVDS 4K芯片方案提供技术支持

Chipone ICNM8001CG监视器控制器结合了两个HDMI 2.0兼容的数字输入接口与
HDCP1.4/HDCP2.2，两个带有HDCP1.4/HDCP2.2的DP1.4数字输入接口，一个高质量的放大/缩小和
收缩引擎、多色屏幕显示（OSD）控制器和许多其他功能。32位微控制器是
嵌入式与外部串行闪存。
该ICNM8001CG适用于多个细分市场和显示应用，如显示器，所有功能于一身的PC，
和嵌入式应用。

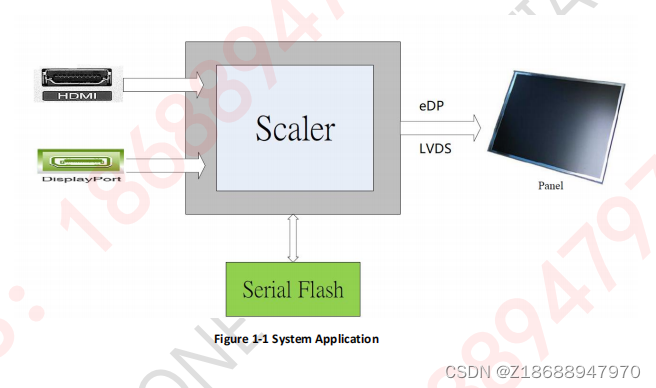

图1-1系统应用显示了ICNM8001CG系统应用图。

⚫ Support Input/output video format up to 2560 x 1440@100Hz ,1920x1080@180Hz w/o ODC

⚫ Support color depth: input 6/8/10bpc, output 8/10bpc

⚫ Support eDP1.4 and LVDS panel interfaces

⚫ Support customized Power on LOGO

⚫ DisplayPort1.4 receiver

－ Support 2 ports of DP1.4 receivers

－ Compliant with DisplayPort standard v1.4

－ Up to 4-lanes @5.4Gbps, 2.7Gbps and 1.62Gbps for each port

－ Support lane swap and P/N swap

－ Down-spread spectrum supported (0.5% down spread)

－ Support 1Mbps AUX CH

&
