便携显示器主板方案ICNM7601两路HDMI一路DP转EDP或LVDS＋6020方案和RTD2555/2556方案

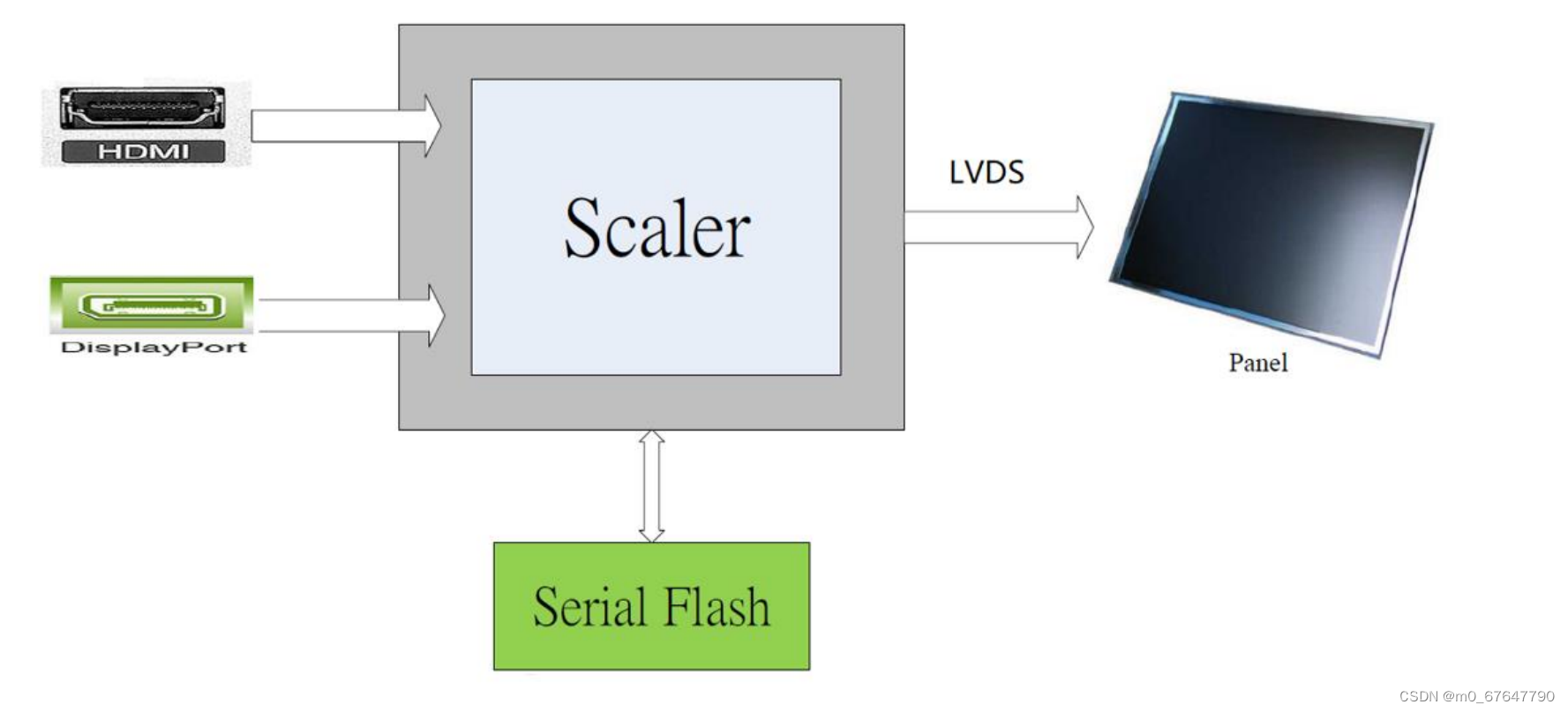

ICNM7601AD监控控制器结合了两个符合HDMI 2.0标准的数字输入接口与HDCP1.4/HDCP2.2，一个DP1.4数字输入接口与HDCP1.4/HDCP2.2，一个高质量的放大/缩小引擎，一个多彩色屏幕显示（OSD）控制器和许多其他功能。32位单片机嵌入了外部串行闪存。ICNM7601AD适用于多个细分市场和显示器应用程序，如显示器、全在一台PC，和嵌入式应用程序。图1-1系统应用程序显示了ICNM7601AD系统应用程序图

支持输入/输出视频格式2560 x 1440@75Hz，1920x1080@144Hz ODC支持颜色深度：输入6/8/10基点，输出8/10基点支持LVDS面板输出接口支持定制电源标志显示端口1.4接收器-支持2端口DP1.4接收器兼容显示端口标准v1.4-4车道@5.4Gbps，2.7Gbps和1.62Gbps每个端口支持通道交换和损益交换扩散谱支持（0.5%）-支持1Mbps盟CH只支持海通-支持HDCP1.4和HDCP2.2正常链接训练- EDID访问通过金通道支持DPCD版本1.4 -支持静态HDR视频HDMI2.0接收器-支持1端口HDMI2.0接收器-支持数据通道交换和P/N交换支持HDCP1.4和HDCP2.2 -最大TMDS比特率6Gbps -最低TMDS比特率250Mbps -支持HPD输出支持PRBS31检查支持静态HDR包接收eDP1。发射器-符合显示端口标准v1.4和eDP标准v1.4 -每个端口支持通道交换@5.4Gbps，2.7Gbps和1.62Gbps

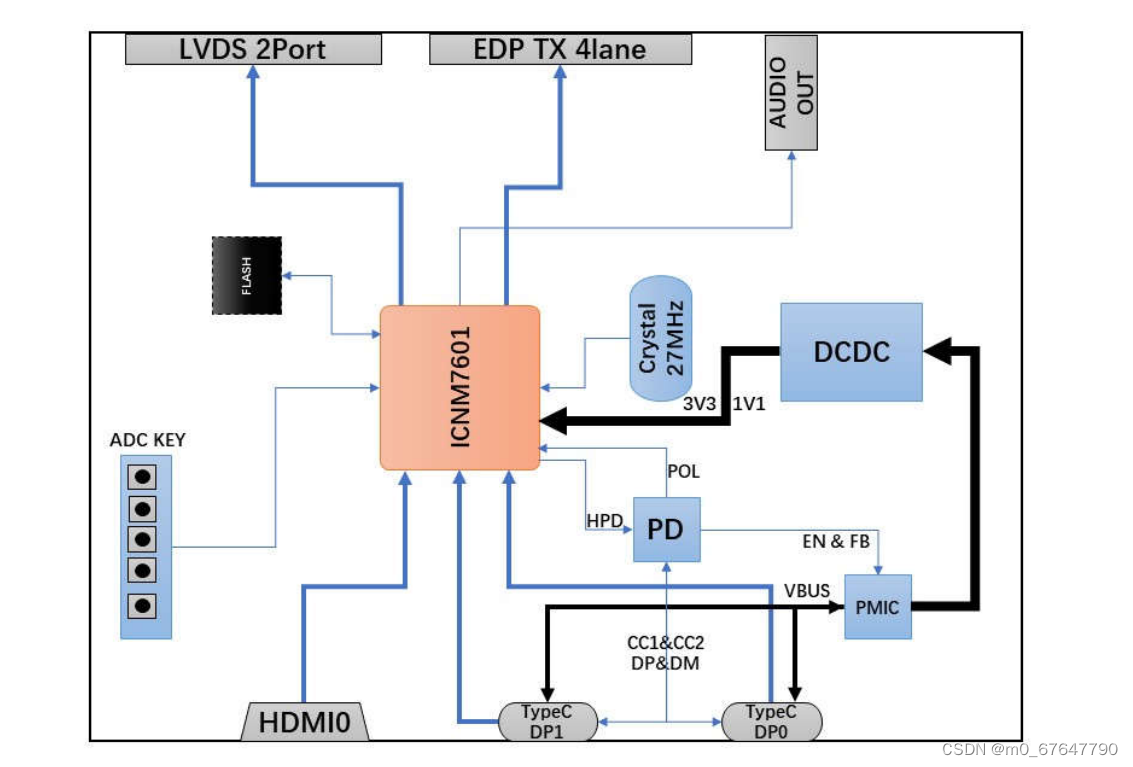

目前主要结合了PD6020和我们的SOC芯片开发出来一款性价比很好的点屏主板和瑞昱的2555/2556类似方案性价比极强的一款视频芯片方案目前可接受定制方案开发和芯片技术支持，欢迎大家积极的评论看看还有没有更好的方案性价比
