一. 基本介绍

modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议，控制器相互之间、或控制器经由网络（如以太网）可以和其它设备之间进行通信。Modbus协议使用的是主从通讯技术，即由主设备主动查询和操作从设备。一般将主控设备方所使用的协议称为Modbus Master，从设备方使用的协议称为Modbus Slave。

Modbus通讯物理接口可以选用串口（包括RS232、RS485和RS422），也可以选择以太网口。其通信遵循以下的过程：

1.主设备向从设备发送请求

2.从设备分析并处理主设备的请求，然后向主设备发送结果

3.如果出现任何差错，从设备将返回一个异常功能码

此协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程，如何回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

当在Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。如果需要回应，控制器将生成反馈信息并用Modbus协议发出。在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。

Modbus的工作方式是请求/应答，每次通讯都是主站先发送指令，可以是广播，或是向特定从站的单播；从站响应指令，并按要求应答，或者报告异常。当主站不发送请求时，从站不会自己发出数据，从站和从站之间不能直接通讯。

Modbus协议是应用层（协议层）报文传输协议，它定义了一个与物理层无关的协议数据单元（PDU），即PDU=功能码+数据域，功能码1byte，数据域不确定。

Modbus协议能够应用在不同类型的总线或网络。对应不同的总线或网络，Modbus协议引入一些附加域映射成应用数据单元（ADU），即ADU=附加域+PDU，例如modbus tcp/ip------ ADU=MBAP+ADU。

二. MODBUS协议概述

Modbus 是 OSI 模型第七层上的应用层报文传输协议，它在连接至不同类型总线或网络的设备之间提供客户机、服务器通信。

Modbus与OSI模型关系

层数	ISO模型/OSI模型	对应协议或硬件
7	应用层	Modbus 协议
6	表示层	空
5	会话层	空
4	传输层	空
3	网络层	空
2	数据链路层	Modbus串行链路协议
1	物理层	EIA/TIA-485（或 EIA/TIA232）

Modbus 串行链路协议是一个主/从协议，该协议位于 OSI 模型的第二层。一个主从类型的系统有一个向某个“子”节点发出显式命令并处理响应的节点（主节点）。典型的子节点在没有收到主节点的请求时并不主动发送数据，也不与其它子节点通信，简单来说就是子节点只听老大的命令，也不与其它同事交流。

在物理层，可以使用的物理接口是：RS485 和 RS232，最常用的是 TIA/EIA-485（RS485）两线制接口。

2.1 MODBUS主/从协议原理

Modbus 串行链路协议是一个主-从协议，在同一时刻，只有一个主节点，一个或多个子节点连接于同一串行总线。子节点不会主动发送数据，只有在收到来自主节点的请求时才会发送，主节点在同一时刻只会发起一个Modbus事务处理。

为了方便理解，我们将主节点以及子节点分别称为主设备和从设备。

主设备可单独与从设备通信，也能以广播方式和所有从设备通信。如果是单独通信，从设备返回一消息作为回应；如果是广播方式查询的，则不作任何回应。

当数据帧到达终端设备（从设备）时，它通过一个简单的“端口”进入被寻址到的设备，该设备去掉数据帧的“信封”（数据头），读取数据，如果没有错误，就执行数据所请求的任务，然后将自己生成的数据加入到取得的“信封”中，把数据帧返回给发送者。返回的响应数据中包含了以下内容：终端从机地址、被执行了的命令、执行命令生成的被请求数据和一个校验码。发生任何错误都不会有成功的响应，或者返回一个错误指示帧。

2.2 MODBUS消息帧

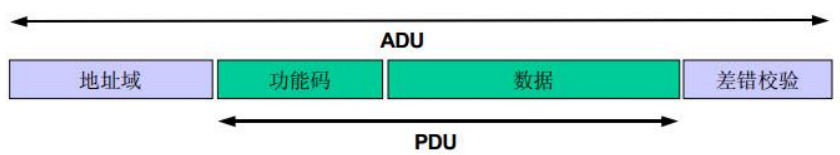

Modbus 协议定义了一个与基础通信层无关的简单协议数据单元（PDU）。特定总线或网络上的 Modbus 协议映射能够在应用数据单元（ADU）上引入一些附加域。

2.2.1 通用MODBUS帧

地址域在帧的开始部分，由一个字节（8 位二进制）组成，十进制位 0~255，在我们系统中只使用 1~147，其它地址保留。这些位标明了用户指定的从设备的地址，该设备将接受来自与之相连主设备数据。每个从设备的地址必须是唯一的，仅仅被寻址到的从设备会响应包含了该地址的查询。当从设备发送回一个响应，响应中的从设备地址数据便告诉了主设备是哪台设备与之进行通信。

功能码的作用是指明从设备要执行的动作。

数据域包括附加信息，从设备使用这个信息执行功能码定义的操作。这个域还包括离散项目和寄存器地址、处理的项目数量以及域中的实际数据字节数。在某种请求中，数据域可以是不存在的（0 长度），在此情况下服务器不需要任何附加信息，功能码仅说明操作。

错误校验域是对报文内容执行“冗余校验”的计算结果。根据不同的传输模式（RTU 或 ASCII）使用两种不同的计算方法。

两种传输模式中（ASCII或RTU），传输设备以将Modbus消息转为有起点和终点的帧，这就允许接收的设备在消息起始处开始工作，读地址分配信息，判断哪一个设备被选中（广播方式则传给所有设备），判知何时信息已完成。部分的消息也能侦测到并且错误能设置为返回结果。

2.2.2 ASCII帧

使用ASCII模式，消息以冒号（:）字符（ASCII码 3AH）开始，以回车换行符结束（ASCII码 0DH,0AH）。

其它域可以使用的传输字符是十六进制的0...9,A...F。网络上的设备不断侦测“:”字符，当有一个冒号接收到时，每个设备都解码下个域（地址域）来判断是否发给自己的。

消息中字符间发送的时间间隔最长不能超过1秒，否则接收的设备将认为传输错误。一个典型消息帧如下所示：

起始位	设备地址	功能代码	数据	LRC校验	结束符
1个字符	2个字符	2个字符	n个字符	2个字符	2个字符

2.2.3 RTU帧

使用RTU模式，消息发送至少要以3.5个字符时间的停顿间隔开始。在网络波特率下多样的字符时间，这是最容易实现的(如下图的T1-T2-T3-T4所示)。传输的第一个域是设备地址。可以使用的传输字符是十六进制的0...9,A...F。网络设备不断侦测网络总线，包括停顿间隔时间内。当第一个域（地址域）接收到，每个设备都进行解码以判断是否发往自己的。在最后一个传输字符之后，一个至少3.5个字符时间的停顿标定了消息的结束。一个新的消息可在此停顿后开始。

整个消息帧必须作为一连续的流转输。如果在帧完成之前有超过1.5个字符时间的停顿时间，接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域。同样地，如果一个新消息在小于3.5个字符时间内接着前个消息开始，接收的设备将认为它是前一消息的延续。这将导致一个错误，因为在最后的CRC域的值不可能是正确的。一典型的消息帧如下所示：

起始位	设备地址	功能代码	数据	CRC校验	结束符
T1-T2-T3-T4	8Bit	8Bit	n个8Bit	16Bit	T1-T2-T3-T4

2.2.4 两种帧的分析

1.地址域

消息帧的地址域包含两个字节（ASCII）或一个字节（RTU）。可能的从设备地址是0...247 (十进制)。单个设备的地址范围是1...247。主设备通过将要联络的从设备的地址放入消息中的地址域来选通从设备。当从设备发送回应消息时，它把自己的地址放入回应的地址域中，以便主设备知道是哪一个设备作出回应。

地址0是用作广播地址，以使所有的从设备都能认识。当Modbus协议用于更高水准的网络，广播可能不允许或以其它方式代替。

2. 如何处理功能域

　消息帧中的功能代码域包含了两个字节（ASCII）或一个字节（RTU）。可能的代码范围是十进制的1...255。当然，有些代码是适用于所有控制器，有此是应用于某种控制器，还有些保留以备后用。

　当消息从主设备发往从设备时，功能代码域将告之从设备需要执行哪些行为。例如去读取输入的开关状态，读一组寄存器的数据内容，读从设备的诊断状态，允许调入、记录、校验在从设备中的程序等。

　当从设备回应时，它使用功能代码域来指示是正常回应(无误)还是有某种错误发生（称作异议回应）。对正常回应，从设备仅回应相应的功能代码。对异议回应，从设备返回一等同于正常代码的代码，但最重要的位置为逻辑1。

　例如：一从主设备发往从设备的消息要求读一组保持寄存器，将产生如下功能代码：0 0 0 0 0 0 1 1 （十六进制03H）

　对正常回应，从设备仅回应同样的功能代码。对异议回应，它返回：1 0 0 0 0 0 1 1 （十六进制83H）

　除功能代码因异议错误作了修改外，从设备将一独特的代码放到回应消息的数据域中，这能告诉主设备发生了什么错误。

　主设备应用程序得到异议的回应后，典型的处理过程是重发消息，或者诊断发给从设备的消息并报告给操作员。

3. 数据域

数据域是由两个十六进制数集合构成的，范围00...FF。根据网络传输模式，这可以是由一对ASCII字符组成或由一RTU字符组成。

从主设备发给从设备消息的数据域包含附加的信息：从设备必须用于进行执行由功能代码所定义的所为。这包括了象不连续的寄存器地址，要处理项的数目，域中实际数据字节数。

例如，如果主设备需要从设备读取一组保持寄存器（功能代码03），数据域指定了起始寄存器以及要读的寄存器数量。如果主设备写一组从设备的寄存器（功能代码10十六进制），数据域则指明了要写的起始寄存器以及要写的寄存器数量，数据域的数据字节数，要写入寄存器的数据。

如果没有错误发生，从从设备返回的数据域包含请求的数据。如果有错误发生，此域包含一异议代码，主设备应用程序可以用来判断采取下一步行动。

在某种消息中数据域可以是不存在的（0长度）。例如，主设备要求从设备回应通信事件记录（功能代码0B十六进制），从设备不需任何附加的信息。

4.错误检测域

标准的Modbus网络有两种错误检测方法。错误检测域的内容视所选的检测方法而定。

ASCII：当选用ASCII模式作字符帧，错误检测域包含两个ASCII字符。这是使用LRC（纵向冗长检测）方法对消息内容计算得出的，不包括开始的冒号符及回车换行符。LRC字符附加在回车换行符前面。

RTU：当选用RTU模式作字符帧，错误检测域包含一16Bits值(用两个8位的字符来实现)。错误检测域的内容是通过对消息内容进行循环冗长检测方法得出的。CRC域附加在消息的最后，添加时先是低字节然后是高字节。故CRC的高位字节是发送消息的最后一个字节。

5. 字符的连续传输

当消息在标准的Modbus系列网络传输时，每个字符或字节以如下方式发送（从左到右）：

最低有效位...最高有效位

使用ASCII字符帧时，位的序列是：

有奇偶校验

启始位

奇偶位

停止位

无奇偶校验：

启始位

停止位

使用RTU字符帧时，位的序列是：

有奇偶校验

启始位

奇偶位

停止位

无奇偶校验

启始位

停止位

6、错误检测方法

标准的Modbus串行网络采用两种错误检测方法。奇偶校验对每个字符都可用，帧检测（LRC或CRC）应用于整个消息。它们都是在消息发送前由主设备产生的，从设备在接收过程中检测每个字符和整个消息帧。

用户要给主设备配置一预先定义的超时时间间隔，这个时间间隔要足够长，以使任何从设备都能作为正常反应。如果从设备测到一传输错误，消息将不会接收，也不会向主设备作出回应。这样超时事件将触发主设备来处理错误。发往不存在的从设备的地址也会产生超时。

5.1、奇偶校验

用户可以配置控制器是奇或偶校验，或无校验。这将决定了每个字符中的奇偶校验位是如何设置的。

如果指定了奇或偶校验，“1”的位数将算到每个字符的位数中（ASCII模式7个数据位，RTU中8个数据位）。例如RTU字符帧中包含以下8个数据位：1 1 0 0 0 1 0 1

整个“1”的数目是4个。如果便用了偶校验，帧的奇偶校验位将是0，便得整个“1”的个数仍是4个。如果便用了奇校验，帧的奇偶校验位将是1，便得整个“1”的个数是5个。

如果没有指定奇偶校验位，传输时就没有校验位，也不进行校验检测。代替一附加的停止位填充至要传输的字符帧中。

LRC检测

使用ASCII模式，消息包括了一基于LRC方法的错误检测域。LRC域检测了消息域中除开始的冒号及结束的回车换行号外的内容。

LRC域是一个包含一个8位二进制值的字节。LRC值由传输设备来计算并放到消息帧中，接收设备在接收消息的过程中计算LRC，并将它和接收到消息中LRC域中的值比较，如果两值不等，说明有错误。

LRC方法是将消息中的8Bit的字节连续累加，丢弃了进位。

LRC简单函数如下：

//C代码

static unsigned char LRC(auchMsg,usDataLen)

unsigned char *auchMsg ; /* 要进行计算的消息 */

unsigned short usDataLen ; /* LRC 要处理的字节的数量*/

{

　　unsigned char uchLRC = 0 ; /* LRC 字节初始化 */

　　while (usDataLen--) /* 传送消息 */

　　uchLRC += *auchMsg++ ; /* 累加*/

　　return ((unsigned char)(-((char_uchLRC))) ;

}

CRC检测

使用RTU模式，消息包括了一基于CRC方法的错误检测域。CRC域检测了整个消息的内容。

CRC域是两个字节，包含一16位的二进制值。它由传输设备计算后加入到消息中。接收设备重新计算收到消息的CRC，并与接收到的CRC域中的值比较，如果两值不同，则有误。

CRC是先调入一值是全“1”的16位寄存器，然后调用一过程将消息中连续的8位字节各当前寄存器中的值进行处理。仅每个字符中的8Bit数据对CRC有效，起始位和停止位以及奇偶校验位均无效。

CRC产生过程中，每个8位字符都单独和寄存器内容相或（OR），结果向最低有效位方向移动，最高有效位以0填充。LSB被提取出来检测，如果LSB为1，寄存器单独和预置的值或一下，如果LSB为0，则不进行。整个过程要重复8次。在最后一位（第8位）完成后，下一个8位字节又单独和寄存器的当前值相或。最终寄存器中的值，是消息中所有的字节都执行之后的CRC值。

CRC添加到消息中时，低字节先加入，然后高字节。

计算CRC码的步骤为：
