IIC协议

1. IIC 总线概述

IIC开发于1982年，当时是为了给电视机内的CPU和外围芯片提供更简易的互连方式。电视机是最早的嵌入式系统之一，而最初的嵌入系统是使用内存映射（memory-mapped I/O）的方式来互连微控制器和外围设备的。要实现内存映射，设备必须并行连入微控制器的数据线和地址线，这种方式在连接多个外设时需大量线路和额外地址解码芯片，很不方便并且成本高。

为了节省微控制器的引脚和和额外的逻辑芯片，使印刷电路板更简单，成本更低，位于荷兰的Philips实验室开发了IIC(Inter-Integrated Circuit)，它是由数据线 SDA和时钟线SCL两根线构成的串行总线，可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送 IIC数据传输速率有标准模式（100 kbps）、快速模式（400 kbps）和高速模式（3.4 Mbps），另外一些变种实现了低速模式（10 kbps）和快速+模式（1 Mbps）

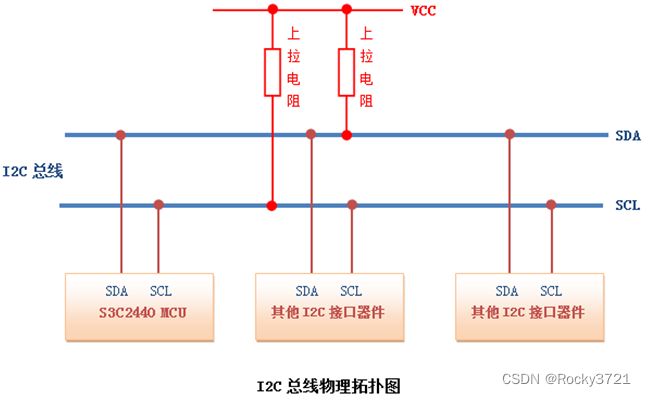

1. 1. I2C总线物理拓扑结构

I2C 总线在物理连接上非常简单，分别由SDA(串行数据线)和SCL(串行时钟线)及上拉电阻组成。通信原理是通过对SCL和SDA线高低电平时序的控制，来产生I2C总线协议所需要的信号进行数据的传递。在总线空闲状态时，这两根线一般被上面所接的上拉电阻拉高，保持着高电平。

I2C通信方式为半双工，只有一根SDA线，同一时间只可以单向通信，485也为半双工，SPI和uart为双工。

1. 1. I2C总线特征

I2C总线上的每一个设备都可以作为主设备或者从设备，而且每一个设备都会对应一个唯一的地址(地址通过物理接地或者拉高，可以从I2C器件的数据手册得知，如TVP5158芯片，7位地址依次bit6~bit0:x101 1xxx, 最低三位可配，如果全部物理接地，则该设备地址为0x58, 而之所以7bit因为1个bit要代表方向，主向从和从向主)，主从设备之间就通过这个地址来确定与哪个器件进行通信，在通常的应用中，我们把CPU带I2C总线接口的模块作为主设备，把挂接在总线上的其他设备都作为从设备。
    I2C总线上可挂接的设备数量受总线的最大电容400pF 限制，如果所挂接的是相同型号的器件，则还受器件地址位的限制。
    I2C总线数据传输速率在标准模式下可达100kbit/s，快速模式下可达400kbit/s，高速模式下可达3.4Mbit/s。一般通过I2C总线接口可编程时钟来实现传输速率的调整，同时也跟所接的上拉电阻的阻值有关。
    I2C总线上的主设备与从设备之间以字节(8位)为单位进行双向的数据传输。

1. IIC总线工作原理
   1. 硬件结构

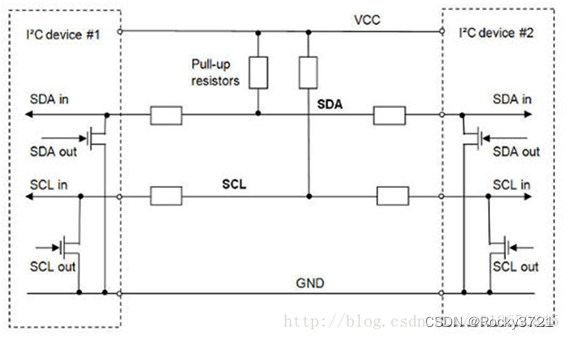

每一个I2C总线器件内部的SDA、SCL引脚电路结构都是一样的，引脚的输出驱动与输入缓冲连在一起。其中输出为漏极开路的场效应管、输入缓冲为一只高输入阻抗的同相器。这种电路具有两个特点：



由于SDA、SCL为漏极开路结构，借助于外部的上拉电阻实现了信号的“线与”逻辑；

引脚在输出信号的同时还能对引脚上的电平进行检测，检测是否与刚才输出一致。为 “时钟同步”和“总线仲裁”提供硬件基础。

1. 1. 总线构成

IIC总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送，最高传送速率100kbps。各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址，在信息的传输过程中，IIC总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器），这取决于它所要完成的功能。CPU发出的控制信号分为地址码和控制量两部分：

1) 地址码用来选址，即接通需要控制的电路，确定控制的种类；

2) 控制量决定该调整的类别（如对比度、亮度等）及需要调整的量。

这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。

1. 1. 信号类型

IIC数据传输的过程中，数据帧的大小固定为8位的字节，高位先发送。

主控器向被控器发送的信息种类有：

启动信号、停止信号、7位地址码、读／写控制位、10位地址码(地址扩展)、数据字节、重启动信号、应答信号、时钟脉冲。

被控器向主控器发送的信息种类有：

应答信号、数据字节、时钟低电平(时钟拉伸)。

IIC总线在传送数据过程中共有四种类型信号：

开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据；

结束信号：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据；

数据传输信号：在开始条件以后，时钟信号SCL的高电平周期期问，当数据线稳定时，数据线SDA的状态表示数据有效，即数据可以被读走，开始进行读操作。在时钟信号SCL的低电平周期期间，数据线上数据才允许改变。每位数据需要一个时钟脉冲。

应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC发出特定的低电平脉冲，表示已收到数据。CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为受控单元出现故障。

1. 总线基本操作

I2C协议规定，总线上数据的传输必须以一个起始信号作为开始条件，以一个结束信号作为传输的停止条件。起始和结束信号总是由主设备产生(意味着从设备不可以主动通信？所有的通信都是主设备发起的，主可以发出询问的command，然后等待从设备的通信)。

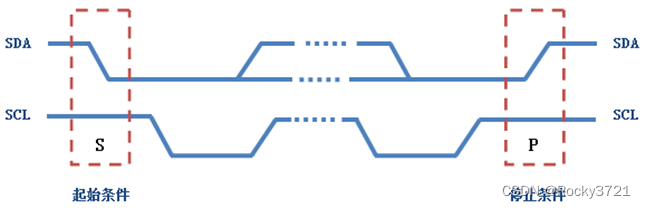

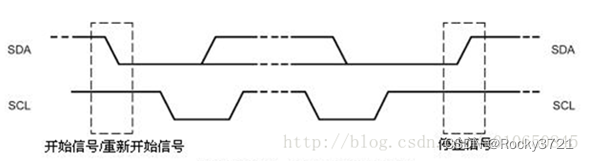

起始和结束信号产生条件：总线在空闲状态时，SCL和SDA都保持着高电平，当SCL为高电平而SDA由高到低的跳变，表示产生一个起始条件；当SCL为高而SDA由低到高的跳变，表示产生一个停止条件。

在起始条件产生后，总线处于忙状态，由本次数据传输的主从设备独占，其他I2C器件无法访问总线；而在停止条件产生后，本次数据传输的主从设备将释放总线，总线再次处于空闲状态。起始和结束如图所示：

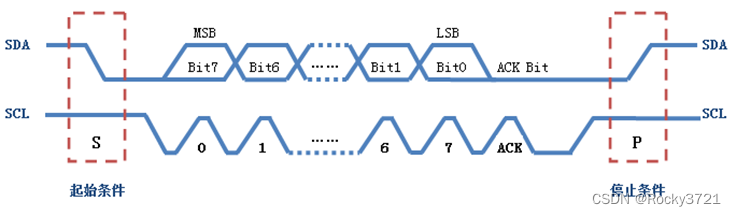

在了解起始条件和停止条件后，我们再来看看在这个过程中数据的传输是如何进行的。前面我们已经提到过，数据传输以字节为单位。主设备在SCL线上产生每个时钟脉冲的过程中将在SDA线上传输一个数据位，当一个字节按数据位从高位到低位的顺序传输完后，紧接着从设备将拉低SDA线，回传给主设备一个应答位， 此时才认为一个字节真正的被传输完成。当然，并不是所有的字节传输都必须有一个应答位，比如：当从设备不能再接收主设备发送的数据时，从设备将回传一个否 定应答位。数据传输的过程如图所示：

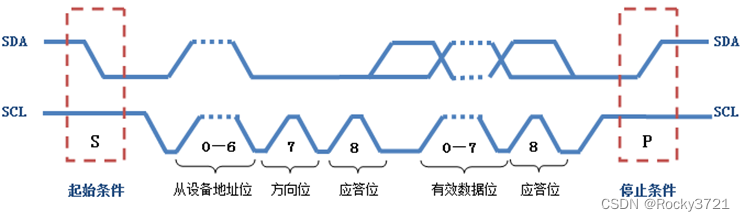

在前面我们还提到过，I2C总线上的每一个设备都对应一个唯一的地址，主从设备之间的数据传输是建立在地址的基础上，也就是说，主设备在传输有效数据之前要先指定从设备的地址，地址指定的过程和上面数据传输的过程一样，只不过大多数从设备的地址是7位的，然后协议规定再给地址添加一个最低位用来表示接下来数据传输的方向，0表示主设备向从设备写数据，1表示主设备向从设备读数据。向指定设备发送数据的格式如图所示：(每一最小包数据由9bit组成，8bit内容+1bit ACK, 如果是地址数据，则8bit包含1bit方向)

1. 1. 总线空闲状态

IIC总线的SDA和SCL两条信号线同时处于高电平时，规定为总线的空闲状态。此时各个器件的输出级场效应管均处在截止状态，即释放总线，由两条信号线各自的上拉电阻把电平拉高。

1. 1. 启动信号

SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据

1. 1. 结束信号

SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。

1. 1. 重新开始信号

在IIC总线上，由主机发送一个开始信号启动一次通信后，在首次发送停止信号之前，主机通过发送重新开始信号，可以转换与当前从机的通信模式，或是切换到与另一个从机通信。当SCL为高电平时，SDA由高电平向低电平跳变，产生重新开始信号，它的本质就是一个开始信号

1. 1. 应答信号

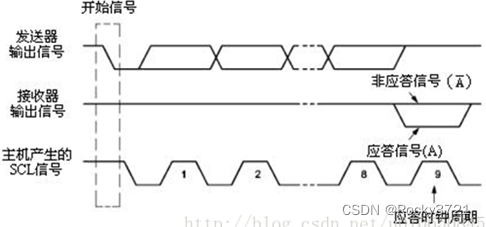

IIC总线上的所有数据都是以8位字节传送的，发送器每发送一个字节，就在第9个时钟脉冲期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位（ACK简称应答位），表示接收器已经成功地接收了该字节；应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。

因此一个完整的字节数据传输需要9个时钟脉冲。如果从机作为接收方向主机发送非应答信号，主机方就认为此次数据传输失败；如果是主机作为接收方，在从机发送器发送完一个字节数据后，向从机发送了非应答信号，从机就认为数据传输结束，并释放SDA线。不论是以上哪种情况都会终止数据传输，这时主机或是产生停止信号释放总线或是产生重新开始信号，开始一次新的通信。



1. 1. 数据传送位

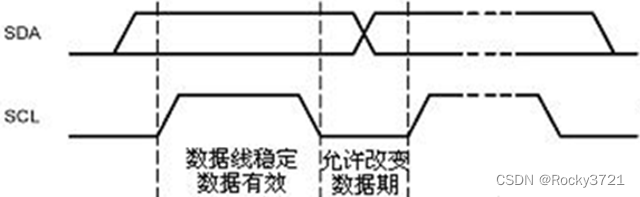

在IIC总线上传送的每一位数据都有一个时钟脉冲相对应（或同步控制），即在SCL串行时钟的配合下，在SDA上逐位地串行传送每一位数据。进行数据传送时，在SCL呈现高电平期间，SDA上的电平必须保持稳定。只有在SCL为低电平期间，才允许SDA上的电平改变状态。

1. 1. 插入等待时间

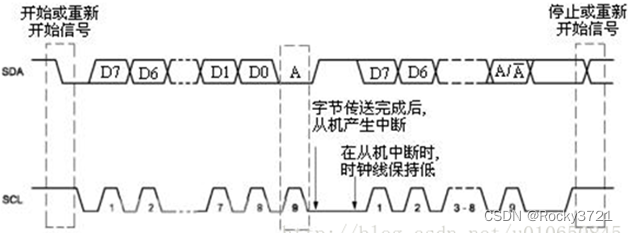

如果被控器需要延迟下一个数据字节开始传送的时间，则可以通过把时钟线SCL电平拉低并且保持，使主控器进入等待状态。一旦被控器释放时钟线，数据传输就得以继续下去，这样就使得被控器得到足够时间转移已经收到的数据字节，或者准备好即将发送的数据字节。

带有CPU的被控器在对收到的地址字节做出应答之后，需要一定的时间去执行中断服务子程序，来分析或比较地址码，其间就把SCL线钳位在低电平上，直到处理妥当后才释放SCL线，进而使主控器继续后续数据字节的发送

1. 1. 总线冲突和总线仲裁

假如在某IIC总线系统中存在两个主器件节点，分别记为主器件1和主器件2，其输出数据分别为DATA1和DATA2，它们都有控制总线的能力，这就存在着发生总线冲突（即写冲突）的可能性。

假设在某一瞬间两者相继向总线发出了启动信号，鉴于：I2C总线的“线与”特性，使得在数据线SDA上得到的信号波形是DATA1和DATA2两者相与的结果在总线被启动后，主器件1企图发送数据“101……”，主器件2企图发送数据“100……”。

两个主器件在每次发出一个数据位的同时都要对自己输出端的信号电平进行抽检，只要抽检的结果与它们自己预期的电平相符，就会继续占用总线，总线控制权也就得不到裁定结果。

主器件1的第3位期望发送“1”，也就是在第3个时钟周期内送出高电平。在该时钟周期的高电平期间，主器件1进行例行抽检时，结果检测到一个不相匹配的电平“0”，这时主器件1只好决定放弃总线控制杈；因此，主器件2就成了总线的惟一主宰者，总线控制权也就最终得出了裁定结果，从而实现了总线仲裁的功能。

从以上总线仲裁的完成过程可以得出：仲裁过程主器件1和主器件2都不会丢失数据；各个主器件没有优先级别之分，总线控制权是随机裁定的。

系统实际上遵循的是“低电平优先”的仲裁原则，将总线判给在数据线上先发送低电平的主器件，而其他发送高电平的主器件将失去总线控制权

1. 1. 时钟同步

如果在某一I2C总线系统中存在两个主器件节点，分别记为主器件1和主器件2，其时钟输出端分别为CLK1和CLK2，它们都有控制总线的能力。

假设在某一期间两者相继向SCL线发出了波形不同的时钟脉冲序列CLK1和CLK2，在总线控制权还没有裁定之前这种现象是可能出现的。

鉴于IIC总线的“线与”特性，使得时钟线SCL上得到的时钟信号波形，既不像主器件1所期望的CLK1，也不像主器件2所期望的CLK2，而是两者进行逻辑与的结果。

CLKI和CLK2的合成波形作为共同的同步时钟信号，一旦总线控制权裁定给某一主器件，则总线时钟信号将会只由该主器件产生

1. 1. 总线封锁状态

在特殊情况下，如果需要禁止所有发生在I2C总线上的通信活动，封锁或关闭总线是一种可行途径，只要挂接于该总线上的任意一个器件将时钟线SCL锁定在低电平上即可。

1. 1. 高速模式

原理上讲，使用上拉电阻来设置逻辑1会限制总线的最大传输速度。而速度是限制总线应用的因素之一。这也说明为什么要引入高速模式（3.4 Mbps）。在发起一次高速模式传输前，主设备必须先在低速的模式下（例如快速模式）发出特定的“High Speed Master”信号。为缩短信号的周期和提高总线速度，高速模式必须使用额外的I/O缓冲区。另外，总线仲裁在高速模式下可屏蔽掉。

1. 1. 时钟拉伸

在IIC通信中，主设备决定了时钟速度。因为时钟脉冲信号是由主设备显式发出的。但是，当从设备没办法跟上主设备的速度时，从设备需要一种机制来请求主设备慢一点。这种机制称为时钟拉伸，而基于I²C结构的特殊性，这种机制得到实现。当从设备需要降低传输的速度的时候，它可以拉下时钟线，逼迫主设备进入等待状态，直到从设备释放时钟线，通信才继续。

1. 通信过程

首先，主设备发一个START信号，然后其它设备开始监听总线以准备接收数据。接着，主设备发送一个7位设备地址加一位的读写操作的数据帧。当所有从设备接收数据后，比对地址自己是否目标设备。如果比对不符，设备进入等待状态，等待STOP信号的来临；如果比对相符，设备会发送一个应答信号—ACK作回应。

当主设备收到应答后便开始传送或接收数据。数据帧大小为8位。主设备发送数据，从设备应答；相反从设备发送数据，主设备应答。当数据传送完毕，主设备发送一个STOP信号，向其它设备宣告释放总线，其它设备回到初始状态。

1. 1. 寻址约定

为了消除IIC总线系统中主控器与被控器的地址选择线，最大限度地简化总线连接线，IIC总线采用了独特的寻址约定，规定了开始信号后的第一个字节为寻址字节，用来寻址被控器件，并规定数据传送方向。

在IIC总线系统中，寻址字节由七位地址位(它占据了D7-D1位)和一位方向位(为D0位)组成。方向位为0时表示主控器将数据写入被控器，为 1时表示主控器从被控器读取数据。主控器发送开始信号后，立即发送寻址字节，这时总线上的所有器件都将寻址字节中的7位地址与自己器件地址比较。如果两者相同，则该器件认为被主控器寻址，并发送应答信号，被控器根据读/写位确定自身是作为发送器还是接收器。

主器件作为被控器时，其7位从地址在IIC总线地址寄存器中给定，为纯软件地址。而非单片机类型的外围器件地址完全由器件类型与引脚电平给定。IIC总线系统中，没有两个从机的地址是相同的。主控器不应该传输一个和它本身的从地址相同的地址。

7位I2C总线可以挂接127个不同地址的I2C设备，0号”设备”作为群呼地址.地址的分配方法有两种：1)含CPU的智能器件，地址由软件初始化时定义，但不能与其它的器件有冲突

2)不含CPU的非智能器件，由厂家在器件内部固化，不可改变。

高7位为地址码，其分为两部分：

1)高4位属于固定地址不可改变，由厂家固化的统一地址；

2)低三位为引脚设定地址，可以由外部引脚来设定(并非所有器件都可以设定)；

常用IIC接口通用器件的器件地址是由种类型号以及寻址码组成的，共7位。如格式如下：

D7 D6 D5 D
