前言
一、研究背景
二、COST-231 WI 的应用场景
三、COST-231 Walfisch Ikegami 模型的具体内容
matlab代码链接

前言

`
按照研究方法的不同，无线传播模型可分为三类，即经验模型，改进型经验模型和理论模型。其中经验模型从测试数据中拟合经验公式，常见的有 Okumura-Hata 模型， COST231-Hata 模型。
无线传播模型是一组用于预测给定环境中无线电传播特性的数学表达式、图表或算法。一般说来，传播模型可以是经验模型（又称统计模型），也可以是理论模型（也称确定模型），或是二者的组合。
经验模型隐含地考虑了所有环境因素的影响，不管它们彼此之间是互相独立的或是互相影响的。经验模型的精确程度不仅取决于测量的精确程度，而且还和所分析的环境与模型适应环境二者间的相似程度有关，这类模型的计算效率比较高，常用于室外大场景的无线信号预测。

提示：以下是本篇文章正文内容，下面案例可供参考

一、研究背景

随着无线通信技术的发展，室内外联合网络规划优化已经成为移动运营商网络规划和建设的重点，室内外联合仿真是室内外联合规划的前提，室外基站信号对室内高层建筑的影响是室内外联合仿真需要考虑的一个问题，预测室外信号对室内高层建筑信号的影响，首先需要预测室外基站在室内高层建筑周围产生的信号场强。
所以，目前需要迫切解决的一个技术问题是：如何快速准确的预测室外基站天线在三维空间产生的信号场强。
常用的室外经验预测模型包括应用室外宏蜂窝的 Okumura-Hata 模型，应用室外微蜂窝的 COST-231 Walfisch Ikegami 模型。
Okumura-Hata 模型是根据测试数据统计分析得出的经验公式，应用频率在 150~ 1500MHz 之间，适用于小区半径大于 1km 的宏蜂窝系统，基站有效天线高度在 30~200m 之间，移动台有效天线高度在 1~ 10m 之间。适用的频率范围为 150~ 1500Mz，主要用于 900Mz。
COST-231-Walfisch-Ikegami 模型基于 Walfisch-Bertoni 模型和 Ikegami 模型，广泛地用于建筑物高度近似一致的郊区和城区环境，经常在移动通信系统的设计中使用。在高基站天线情况下采用理论的 Walfisch-Bertoni 模型计算多屏绕射损耗，在低基站天线情况下采用测试数据计算损耗。
COST-231 Walfisch-lkegami 模型考虑了自由空间损耗、从建筑物顶到街面的损耗以及受街道方向影响的损耗，因此，可以计算基站发射天线高于、等于或低于周围建筑物等不同情况的路径损耗。COST-231 WI 模型广泛用于建筑物高度近似一致的郊区和城区环境。在使用低基站天线时该模型采用理论的 Walfisch-Bertoni 模型计算多屏绕射损耗；在使用低基站天线时采用测试数据。该模型也考虑了自由空间损耗、从建筑物顶到街面的损耗以及街道方向的影响。

二、COST-231 WI 的应用场景

COST-231-Walfisch-Ikegami 模型基于 Walfisch-Bertoni 模型和 Ikegami 模型，广泛地用于建筑物高度近似一致的郊区和城区环境，经常在移动通信系统的设计中使用。在高基站天线情况下采用理论的 Walfisch-Bertoni 模型计算多屏绕射损耗，在低基站天线情况下采用测试数据计算损耗。
COST-231-Walfisch-lkegami 模型考虑了自由空间损耗、从建筑物顶到街面的损耗以及受街道方向影响的损耗，可以计算基站发射天线高于、等于或低于周围建筑物等不同情况的路径损耗。COST-231 WI 模型广泛用于建筑物高度近似一致的郊区和城区环境。它是基于 Walfisch-Bertoni 模型和 Ikegami 模型得到的。在使用低基站天线时该模型采用理论的 Walfisch-Bertoni 模型计算多屏绕射损耗；在使用低基站天线时采用测试数据。该模型也考虑了自由空间损耗、从建筑物顶到街面的损耗以及街道方向的影响。
C0ST-231 Walfisch-Ikegami 模型是一种室外经验型的传播模型，它基于详细的街道及建筑物数据信息，根据发射天线和接收天线之间的垂直截面，从中获取平均楼顶高度、平均街道宽度及平均楼宇间距，根据发射天线与接收天线之间是否为视线（L0S)

传播，计算出视线传播损耗或者非视线（NL0S)传播损耗（包括自由空间损耗、屋顶绕射损耗、多重屏障绕射损耗），因为在城区环境中屋顶绕射是信号传播的主要成分，因此该模型在经验模型中预测结果较为准确。

三、COST-231 Walfisch Ikegami 模型的具体内容

1.参数及其定义

COST-231 Walfisch-Ikegami 模型广泛地用于建筑物高度近似一致的郊区和城区环境，它可用于宏蜂窝及微蜂窝作传播路径损耗预测，经常在移动通信系统的设计中使用。
该模型的主要参数有：建筑物高度hRoof（m）、基站天线高度hb (m) 、移动台天线高度hm (m) 、道路宽度 w(m) 、建筑物的间隔 b(m)、入射电波与接到走向的夹角φ（度）、建筑物高度与移动台天线高度之差Δhm (m) 、基站天线高度与建筑物高度之差 Δhb (m) 。

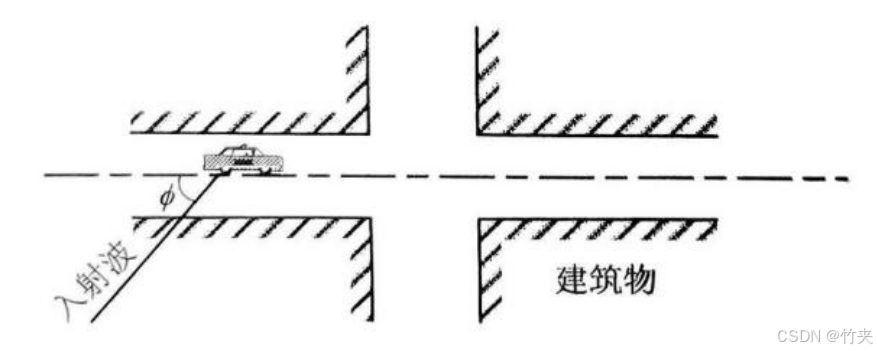

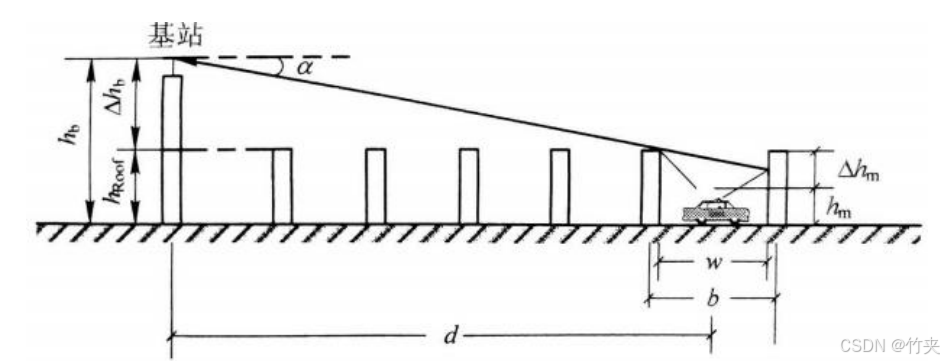

这些参数的定义如图

在这里插入图片描述

该模型的使用条件是：频率范围为 800~2000MHz ，距离 d 的范围为 0.025km,基站天线高度的范围为 4~50m ，移动台天线高度的范围为 1~3m。

2.参数及其公式

1.视距传播（LOS）
是指利用超短波、微波作地面通信和广播时，其空间波在所能直达的两点间的传播。其距离同在地面上人的视线能及的距离相仿，一般不超过 50km。
视距传播路径损耗公式为：

						Lb (dB) = 42.6 + 26 lgd (km) + 20 lgf(MHz)

2.非视距传播（NLOS）
当移动台（MS）与基站（BS）之间的直射路径被障碍物挡住后，无线电波只能在经过反射和衍射后到达接收端，此时测量到的数据，如到达时间、时间差、入射角度等，将不能正确反映发送端与接受端的真实距离，这种现象被称为非视距传播。
非视距传播路径损耗公式为：

							Lb (dB) = Lfs + Lrts + Lmsd

式中，① Lfs 是自由空间传播损耗，即：

						Lfs  = 32.45 + 26 lgd (km) + 20 lgf(MHz)

② Lrts为屋顶至街道的绕射及散射损耗，即：Lrts = -16.9 -10 lg w +10 lgf + 20 lg Δhm + Lori

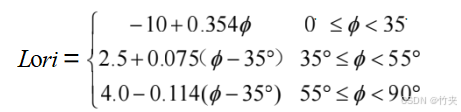

式中，Lori 是考虑到街道方向的实验修正值，且各项参数如下：
在这里插入图片描述
③ Lmsd 为多重屏障的饶舌损耗，即

						Lmsd  = Lbsh + Ka + Kdlgd + Kflgf- 9 lgb

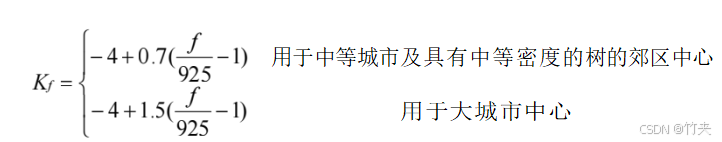

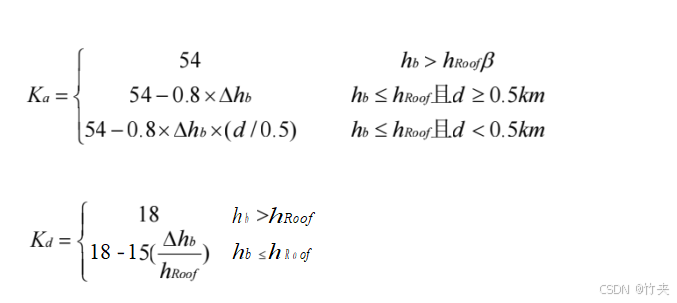

式中， Lbsh 和 Ka 表示由于基站天线高度降低而增加的路径损耗， Kd 和 Kf 为 Lmsd 与距离 d 和频率 f 相关的修正因子，与传播环境有关，各项参数的值如下：
AAA
在这里插入图片描述

在同一条件下，f=1800MHz 的传播损耗可用 900MHz 的损耗值求得，即

									L1800 = L900 +10dB

3.模型假设

假设该模型中，频率为 900MHz ，基站天线高度度hm = 1.5m ，道路宽度 w = 20m ，建筑物的间隔b = 40m 角 φ= 90。，建筑物高度 hRoof = 15 m 。

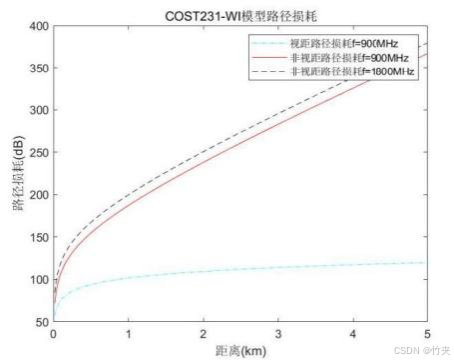

中等城市及具有中等城市密度的数的郊区中心的路径损耗

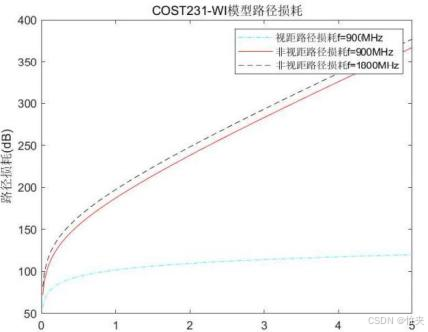

大城市中心的的路径损耗

如果基站高度与屋顶高度几乎一致，则令此时的屋顶高度 hRoof = 40 m ,基站天线高度不变为hb = 17m ，则此时模型应为大城市中心

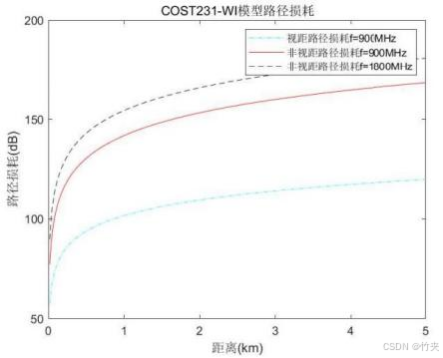

中等城市及具有中等城市密度的数的郊区中心的路径损耗

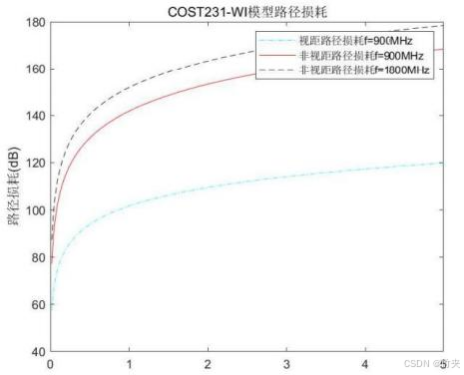

大城市中心的的路径损耗

由图可得，当基站天线高度与其附近的屋顶高度大致在同一水平时，其高度差的微小变化将引起路径损耗的急剧变化，此时采用 COST-231 模型进行场强预测误差较大。此外，当天线高度远小于屋顶高度时，误差也较大。
