【热电偶测温】何为热电偶?

温度，无论是在工业还是农业生产过程中都属于很普遍又很重要的指标。测量温度信号使用各种类型的温度传感器实现，如热电偶、热电阻、热敏电阻等。本文主要介绍热电偶测量原理及其类型，以及对热电偶选取的介绍。

何为热电偶

两种不同材料的导体或半导体（通常称为热点极）两端接合（接合点A与B）形成回路时候，当两端的接合点TA≠TB时，在回路中就会产生电动势，通过温度差变化引起电动势的变化称为热电效应，该电动势又被称为热电势，如图1所示。由于该热电势是由两种不同的导体材料产生的，又称之为热电偶。由热电偶的定义可以发现，热电偶可将温度直接转化电信号，使得测量可以很容易简单的进行。

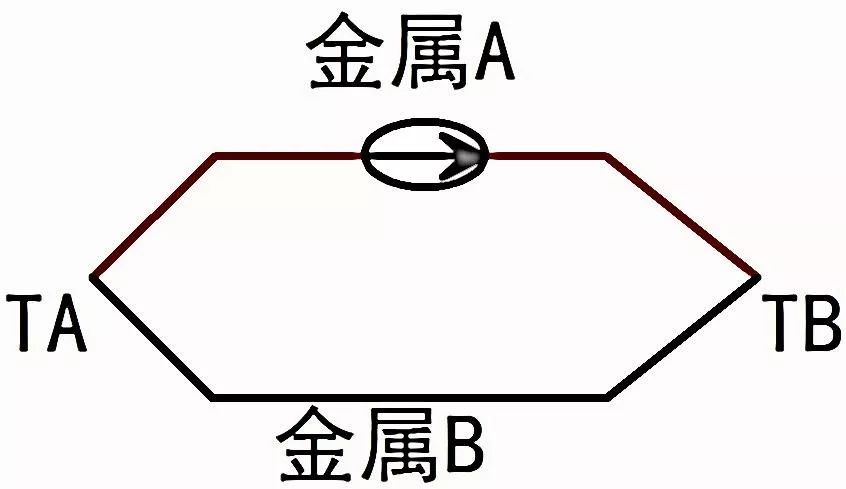

图1 热电效应原理

热电偶类型

对于热电偶热电势的产生需要达到如下条件：

1. 两种不同材料的导体或半导体；

2. 温度差的产生，即TA≠TB。

改变TA（称之为测量端，也叫热端）结点温度时，保持TB（称之为参考端，也叫冷端）处于一恒温状态，就能通过热电势与温度关系得出该两种材料所形成的热电偶分度表，由于热电势指的是EAB（TA，TB），两端接合点温度差所对应的电势差有关，而温度差相同但温度段不同时对应的信号大小也是不一致的，例如0~50℃和50~100℃的温度差相同，但信号大小却是不相同，为了准确测量温度信号就必须把其中一头的温度固定下来，通常分度表的TB一般为0℃。所以从理论上讲，任何两种导体都可以配制为热电偶，但得到的并不全是满足测量需求的，如测温精度、测温范围、测温瞬变程度等。

在多年的时间测试了许多种热电材料组合的热电特性，经过百多年的发展已经对产品的规格及性能都已标准化。目前常用的热电偶类型有8种，S、R、B、E、T、J、K、N。其中S、R、B属于贵金属材料
