机器视觉系统配件—偏振镜

机器视觉硬件组成部分中，工业镜头的常用配件之一就是偏振镜。那么什么是偏振镜呢？

偏振镜也可称为偏光镜，是由两片光学玻璃中间密封着肉眼看不见的条格状结构偏光箔膜，它仅容许行进方向和偏光箔膜的条格状结构平行的光线穿透，垂直的光线被完全阻挡，其他角度的光线则部分被阻挡，它主要起到削弱物体表面反射光的作用。

自然光在电介质界面上反射和折射时，一般情况下反射光和折射光是部分偏振光，只有当入射角为某特定角时反射光才是线偏振光，其振动方向与入射面垂直，此特定角称为布儒斯特角或起偏角。

偏振镜的分类，常见的偏振镜分圆偏镜CPL和线偏镜PL。

线阵偏光

让自然光通过一个起偏振器件后，只有一个方向的偏振光能够通过这个器件，我们就得到了线偏振光，线偏振光的振动方向是确定的。

圆偏振光

这种光的偏振方向是有规律、旋转着的。而光矢量在旋转过程中的强度保持一定，也就是光矢量是沿着一个圆旋转的，这就是圆偏振光。在我们的观察时间段中平均后，圆偏振光看上去是与自然光一样的。但是圆偏振光的偏振方向是按一定规律变化的，而自然光的偏振方向变化是随机的，没有规律的。

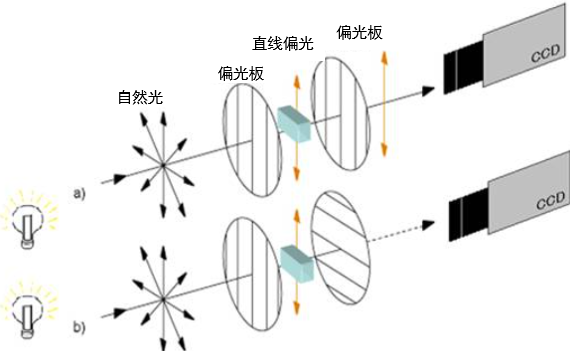

偏振镜的使用步骤

• 在光源前加上偏光片，使产生偏振光；

• 镜头前加上偏振镜；

• 调节偏振镜的角度，消除反光。

偏振镜的使用效果

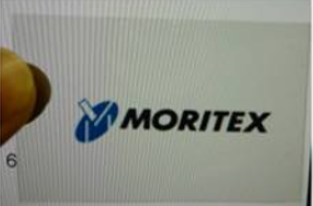

电子显示器前加上偏振片

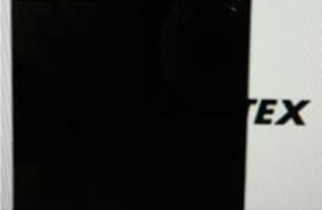

偏振片旋转90°

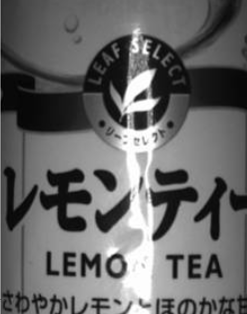

使用偏振镜前

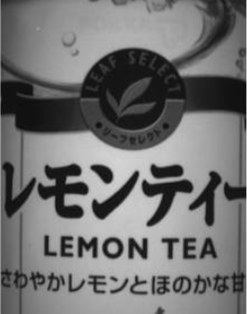

使用偏振镜后

使用偏振镜前

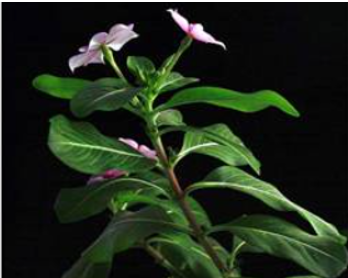

使用偏振镜后

以上内容来自茉丽特。
