随着市场需求的挖掘和机器视觉技术的发展,短波红外工业相机在工业、医疗、食品等领域的应用越来越广泛。其中半导体检测和食品检测是两大主要应用市场,占据较大的市场份额。今天我们来看看短波红外相机。
短波红外 (Short-Wave Infrared简称SWIR,通常指0.9~1.7μm波长的光线) 是一种比可见光波长更长的光。这些光不能通过“肉眼”看到,也不能用“普通相机”检测到。由于被检测物体的材料特性,一些在可见光下无法看到的特性,却能在近红外光下呈现出来,因此,可以通过短波红外相机对物体特征进行检测。
它通常使用InGaAs传感器来感知该波段的光,是包括检测、分类和质量控制在内的机器视觉应用中最常用的技术。
短波红外成像能够透过玻璃进行成像,这就使得它们可以用于各种各样的应用和产业。这种能力还允许短波红外相机安装在一个保护窗口内,当将相机系统固定在一种潜在平台上时,这将可以提供很大的灵活性。
短波红外成像的特点
-
较高的辨识度
短波红外成像主要基于目标反射光成像原理,其成像与可见光灰度图像特征相似,成像对比度高,目标细节表达清楚,在目标识别方面,短波红外成像是热成像技术的补充。
-
全天候适应
短波红外成像受大气散射作用小,透雾、烟尘能力较强,有效探测距离远,对气候条件和战场环境的适应性优于可见光成像。
-
微光夜视
夜视条件下,光子辐照度主要分布在1.0~1.8μm的短波红外波段范围内,这使得短波红外夜视成像相比于可见光夜视成像而言具有优势。
-
光学配置简单
从光学上,玻璃光窗在短波红外波段范围内具有很高的透过率,这赋予短波红外成像一个重要的技术优点,这允许短波红外相机可装配于一个保护窗口内实现较高灵敏成像,当应用于某种特定平台或场合时,这将提供很大的灵活性。
主要应用

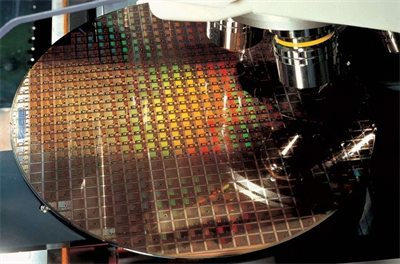

半导体晶圆检测:晶圆在生产过程中会产生各种缺陷,比如在各环节累积的残余应力会使得晶圆内部产生裂纹。如果未能在后续IC制造环节之前把这些缺陷检测出来,就会影响最终成品IC芯片的良率,推高制造成本。利用短波红外光能穿透硅片的特性,使用短波红外相机就能检测到硅片内部的缺陷,防止不良晶圆流入后续环节,大大降低制造成本。
物品分选:短波红外波段对应分子键振动的合频和倍频,通过检测物品对不同波长的短波红外光的吸收情况,就能分析出物品的种类和缺陷等信息。因此,短波红外相机也被广泛用于谷物、茶叶、塑料等的分拣。

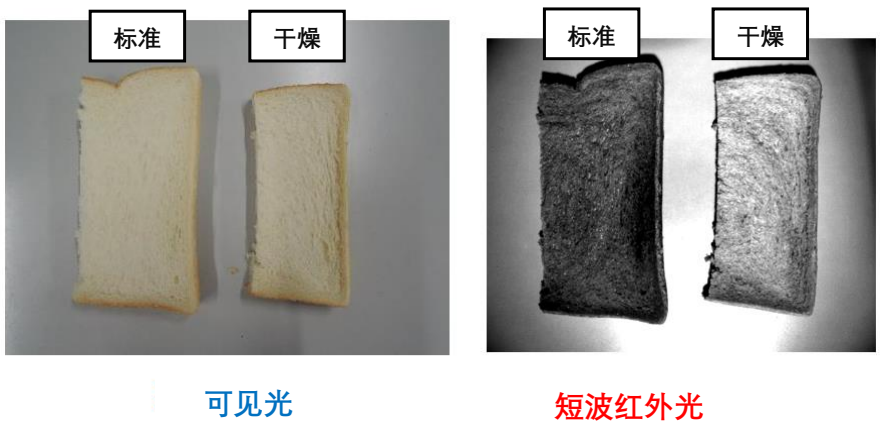

检测食品缺陷:使用SWIR相机测量食品中的水分含量,可以实现食品缺陷的检测。如下图所示,使用1450nm成像进行检测,潮湿的面包呈现的颜色比较深,而干燥的面包呈现的颜色比较浅。通过这种方法,我们可以预测一些食品中的水分含量,以及其是否为不良产品。

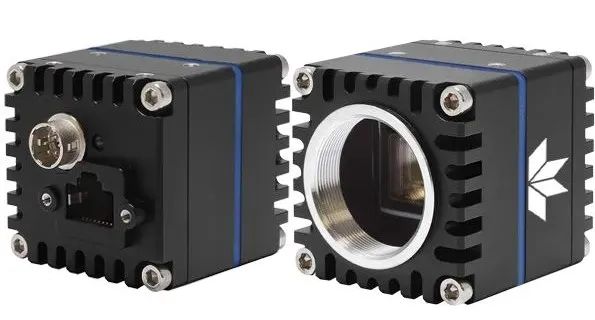

Forge 1GigE SWIR系列工业相机采用了最新的 Sony® Sen-SWIR InGaAs 传感器,其拥有400~1700nm(VIS-SWIR)的宽波段覆盖范围,可提高各种机器视觉应用的图像性能和可靠性,以其型号FG-PGE-13S3S-U-C为例。
FG-PGE-13S3S-U-C主要特性
-
感光波段:400~1700nm
-
分辨率:1280x1024
-
像素尺寸5μm
-
帧率93fps(GigE接口)
-
软件支持(SPINNAKER SDK)
机器视觉产品资料查询平台可查看更多短波红外工业相机。
