D触发器设计同步12进制加计数器

最新推荐文章于 2024-06-08 10:11:49 发布
最新推荐文章于 2024-06-08 10:11:49 发布
阅读量5.8k 收藏 36
点赞数 8
分类专栏： 数字电路 文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ZUOZYsama/article/details/125208903
版权
本文介绍了如何利用D触发器设计一个同步12进制加法计数器，详细阐述了设计过程，包括状态表的建立、激励方程组的确定、状态图的绘制，并通过Multisim进行电路仿真，展示了逻辑分析仪的波形图，适合FPGA开发初学者参考。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

要求：

1.利用D触发器设计一个同步１２进制的加法计数器，写出设计过程；

2.用Multisim进行仿真，借助逻辑分析仪，观察波形图。

步骤：

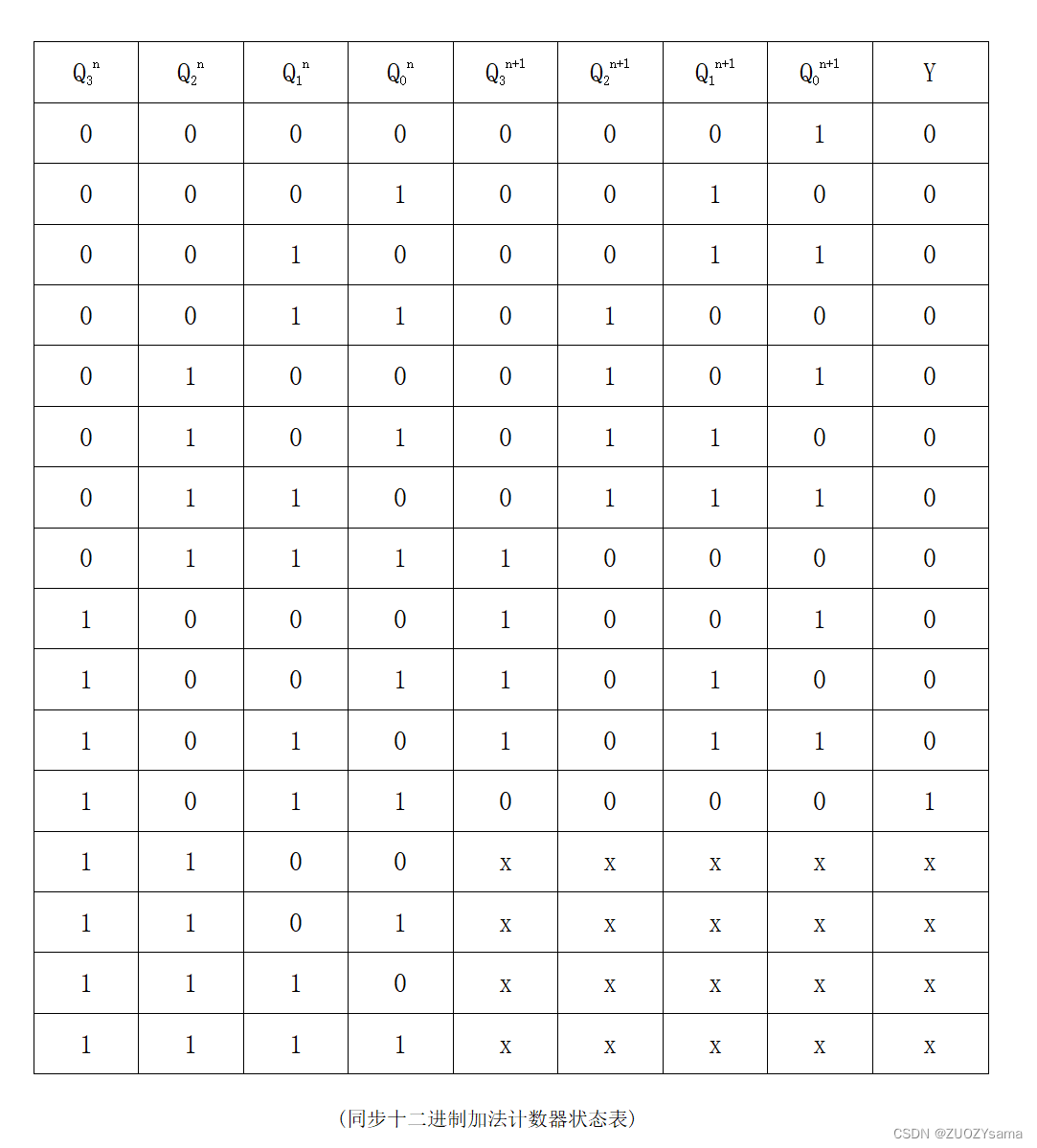

首先列出同步十二进制加法计数电路的状态表



确定激励方程组

D3、D2、D1、D0 是触发器现态函数

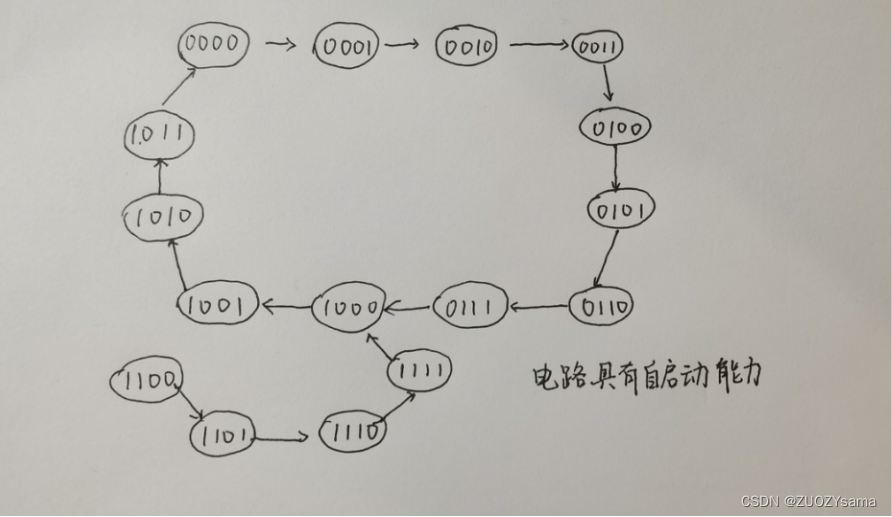

画出完全状态图，并检查自启动能力
