quartus II9.0 使用D触发器制作一个8进制计数器

一、D触发器介绍：

在Quartus II中，D触发器的器件名称为dff。

D：输入信号。
CLK：时钟信号，用于触发D触发器在上升沿时更新其输出。
PRN(SET)：置位信号，低电平有效。在某些设计中，该信号用于将Q置为1。
CLRN：清除（重置）信号，低电平有效。当PRN和CLR中存在低电平时，输出信号Q跟随CLR。
Q：输出信号，表示D触发器的当前状态。

二、原理分析：

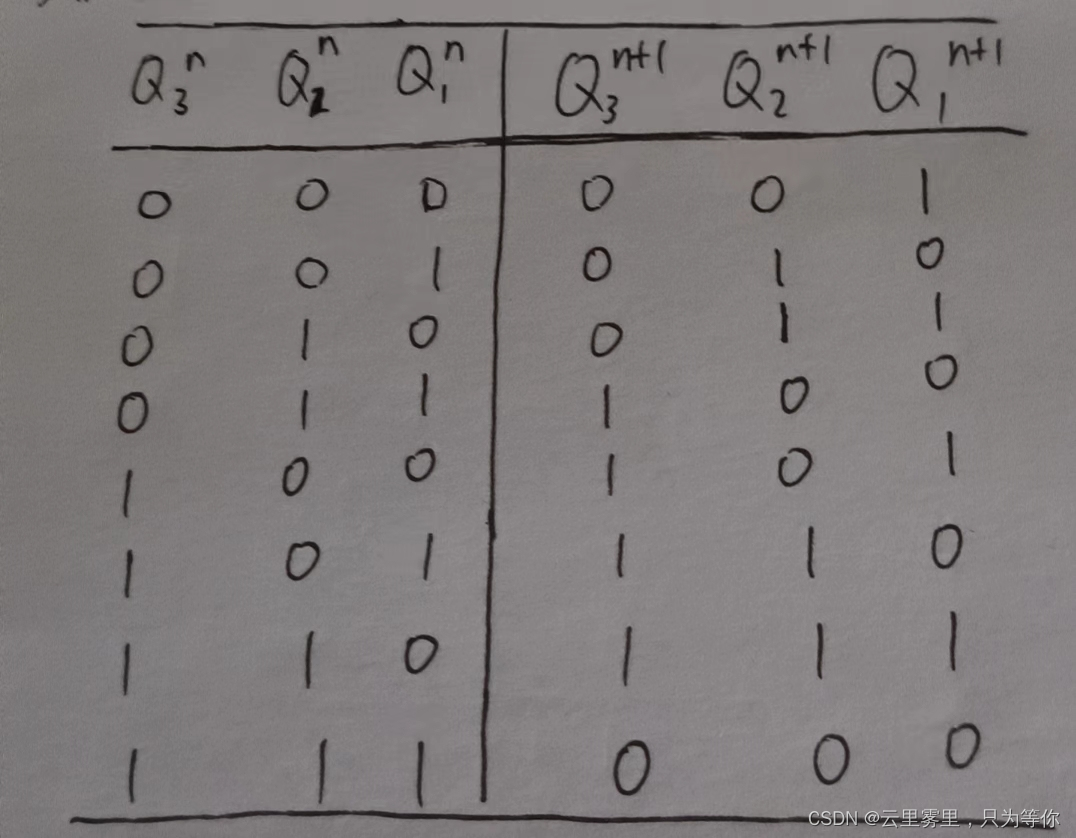

8进制计数器真值表：

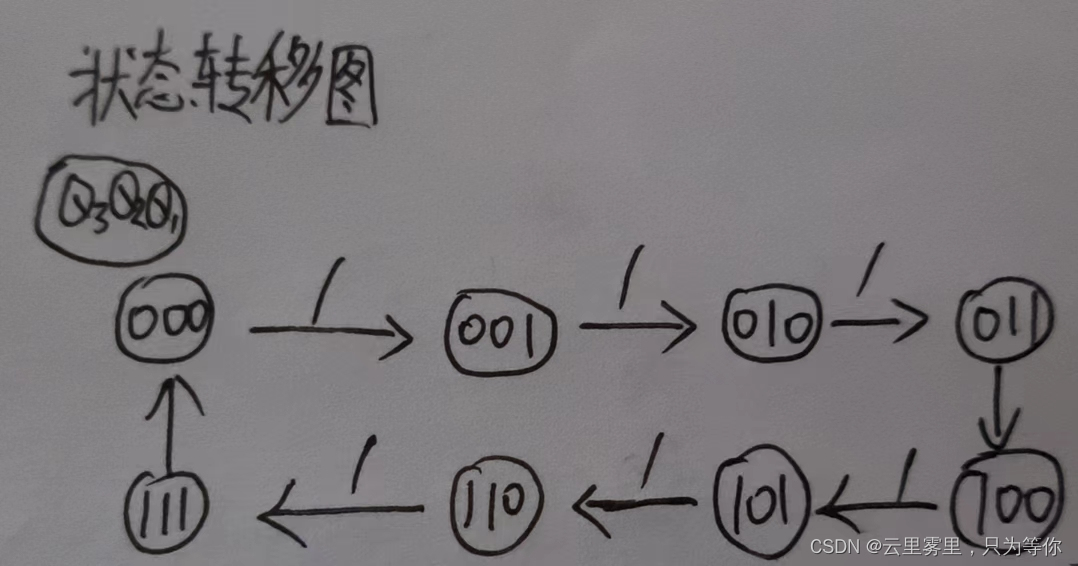

状态转移图：

卡诺图化简：
