配网自动化，就地重合闸

一、实验目的

掌握电压时间型馈线自动化（FA）的工作原理。

二、实验原理

馈线自动化（Feeder Automation，FA），是对配电线路 上的设备进行远方实时监视、协调及控制的一个集成系统， 是配电自动化的主要监控系统之一。其主要功能包括：在正 常情况下，实时监视开关的状态和馈线电流、电压，实现开 关的远方合、分闸操作；当电网发生故障时迅速获取故障记 录，并在尽可能短的时间内自动判断并切除故障所在区段， 恢复对非故障区段的供电，从而大幅度减少故障影响的停电 范围和停电时间。 电压时间型 FA 是通过开关“无压分闸、来电延时合闸” 的工作特性，配合变电站出线开关二次合闸来实现，一次合 闸隔离故障区间，二次合闸恢复非故障段供电。

三、实验步骤

1、搭建仿真线路图

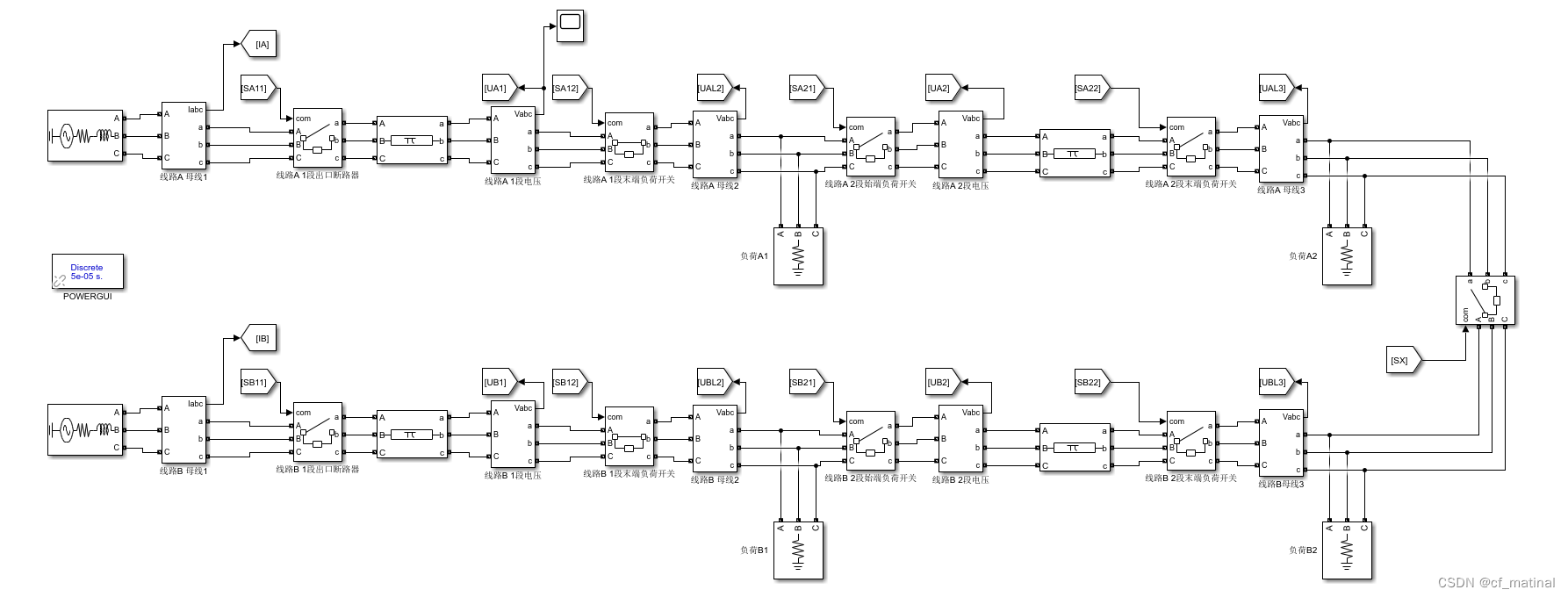

图 1  仿真线路图

四、实验结果

假设在B线路的2段在仿真0.5s时发生故障，此时需要断开2段的断路器SB21和SB22



图 5  仿真图

隔离故障区，其他断路器合上恢复非故障区域供电。

仿真情况如下：

图 7  A线路开关状态

图 8  B线路开关状态

图 9  联络开关状态

通过图7、8、9可知，此次FA仿真实验通过开关“无压分闸、来电延时合闸”的工作特性，第一次合闸隔离故障区间B2，二次合闸恢复了除B2区域的非故障段供电。
