基于Matlab Simulink的三相电压型SVPWM整流器仿真及双闭环PI控制的实验研究

三相电压型SVPWM整流器仿真matlab/simulink，双闭环pi/PI控制（电压外环电流内环），输出电压700V,（可自行调节）单位功率因数1运行，含负载实验。
资料讲解。

ID:6912719673679031

乐天派VY22

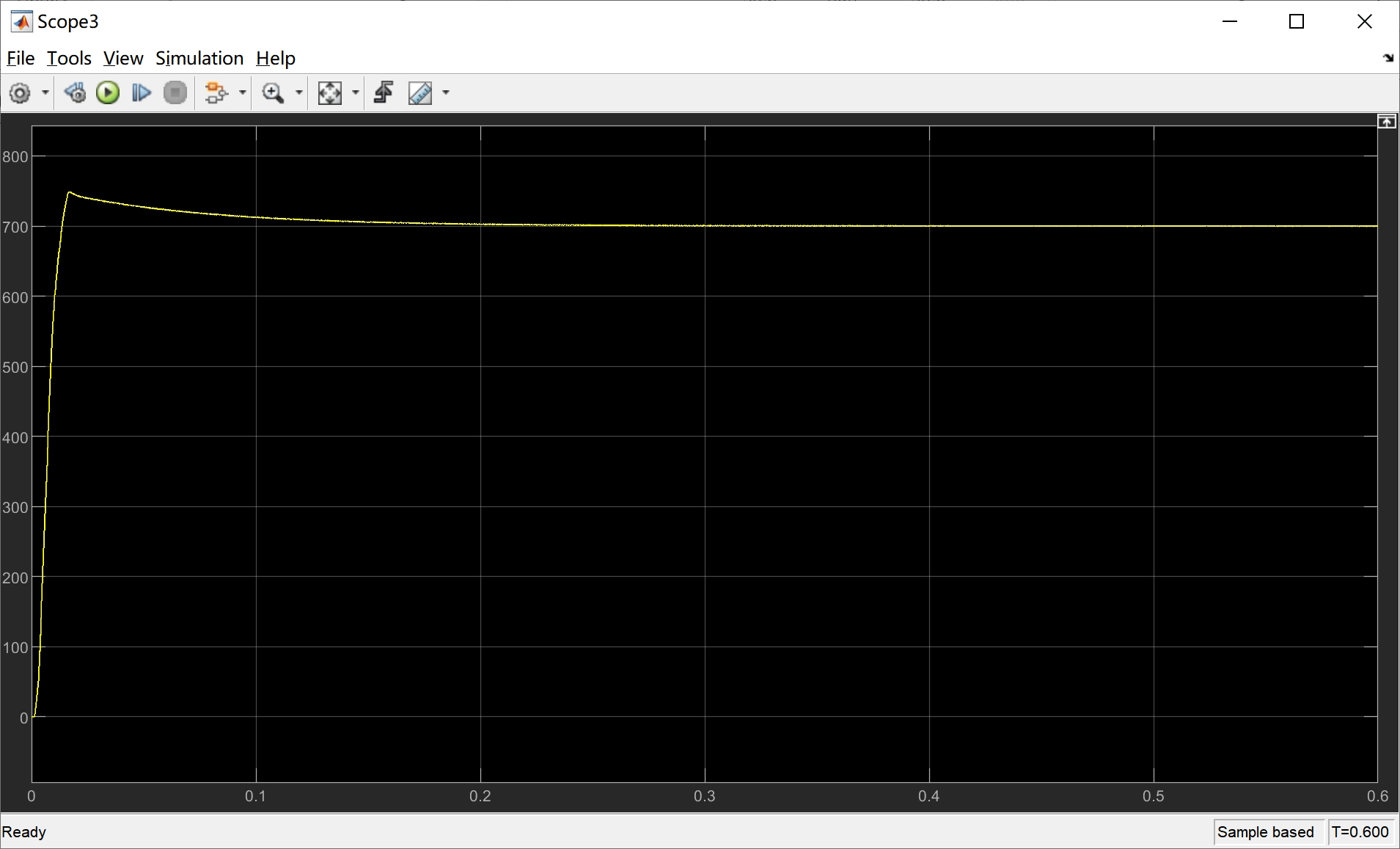

在本文中，我们将讨论三相电压型SVPWM整流器仿真的matlab simulink实现，以及双闭环PI控制策略的应用。我们的目标是实现输出电压为700V（可调节）且功率因数为1的运行状态，并进行负载实验。

首先，让我们来了解一下SVPWM（Space Vector Pulse Width Modulation，空间矢量脉宽调制）技术。SVPWM是一种常用的电力电子变换器控制策略，通过对电压或电流的脉宽进行调制，实现对输出信号的控制。在三相电压型整流器中，SVPWM可以有效地实现对输出电压的调节。

在matlab simulink中，我们可以使用SimPowerSystems工具箱来构建三相电压型SVPWM整流器的模型。首先，我们需要导入所需的电路元件，并建立电路拓扑。然后，我们可以使用SimPowerSystems中提供的SVPWM模块来实现SVPWM控制策略。

接下来，我们将介绍双闭环PI控制策略的应用。双闭环控制通过两个环路来调节系统的控制性能，其中外环控制输出电压，内环控制输出电流。在我们的实验中，我们将使用PI控制器来实现闭环控制。

PI控制器是一种常见的控制器类型，其根据误差信号的积分和比例部分来调节控制输出。通过合理选择PI控制器的参数，我们可以实现稳定的控制性能。在双闭环控制中，外环PI控制器通过调节电压引导内环PI控制器，从而实现对输出电流的控制。

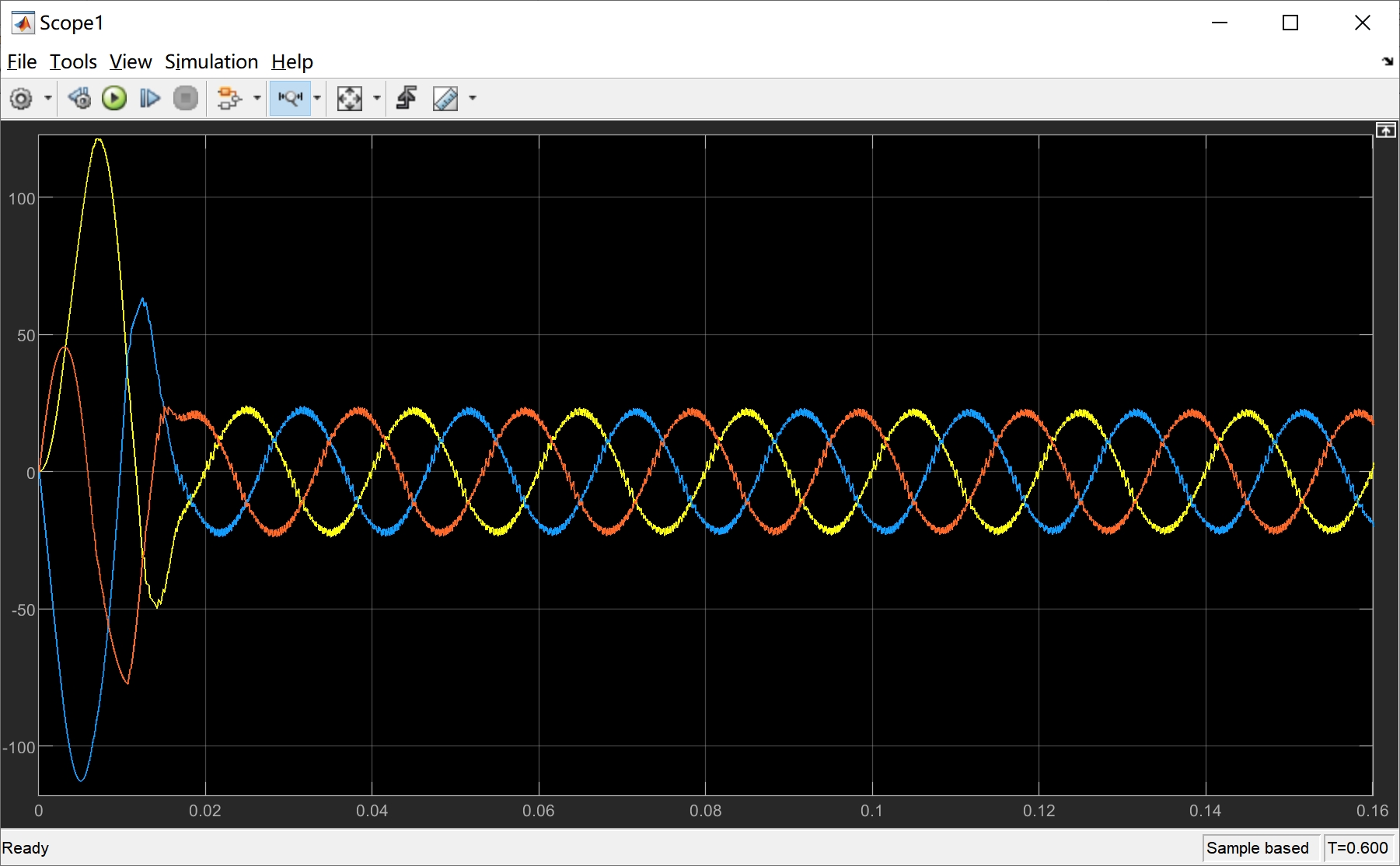

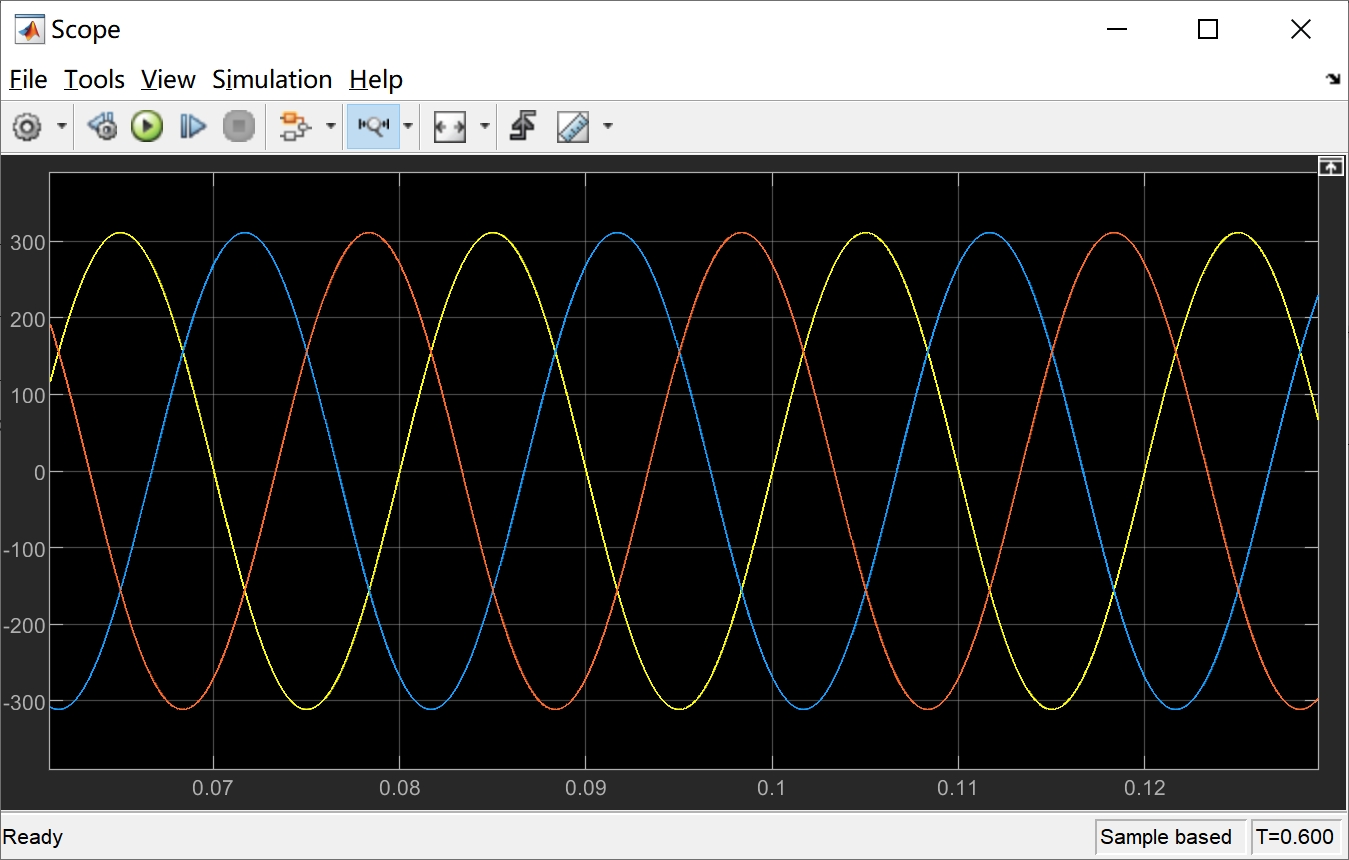

在我们的实验中，我们将通过改变控制器的参数和参考输入信号来调节输出电压和功率因数。通过模拟实验，我们可以观察整流器在不同负载条件下的性能表现，并验证我们的控制策略的有效性。

最后，我们将讨论实验结果和结论。通过对仿真结果的分析，我们可以评估整流器的控制性能，并得出结论。我们还可以讨论可能的改进方法和进一步的研究方向。

总之，通过本文的讲解，我们可以了解到三相电压型SVPWM整流器仿真的matlab simulink实现过程，并学习到双闭环PI控制策略的应用。我们的实验结果将为我们提供对整流器控制性能的深入了解，并为进一步的研究和应用提供有价值的参考。
