工程搭建

MDK，固件库，芯片包下载

下载keil5，stm32f4xx的固件库以及stm32f4的芯片包
keil官网：https://www2.keil.com/mdk5/
stm32中国官网：https://www.stmcu.com.cn/

创建工程

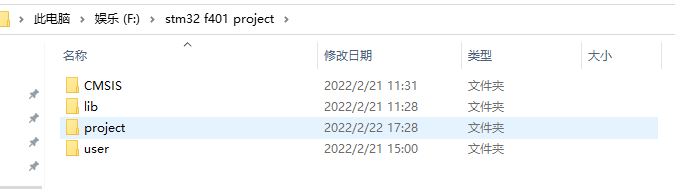

创建工程文件夹例如这样
创建四个子文件夹命名方式如上。
在lib和user文件夹中创建src和inc两个子文件夹，
（src存放.c文件，inc存放.h文件）
在CMSIS中创建子文件夹命名为Include

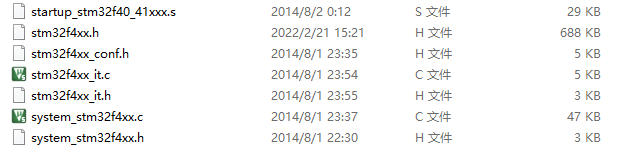

在固件库中找到如上几个文件，拉入工程中的CMSIS文件夹，

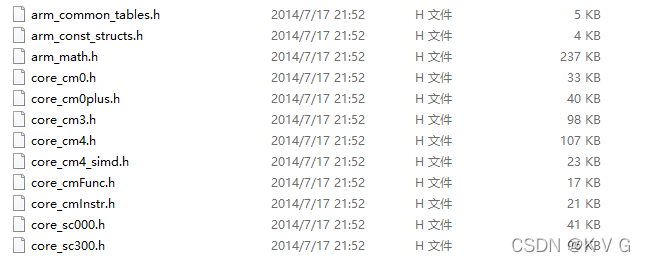

在固件库中找到如上几个文件拉入工程中的CMSIS中的Include文件夹

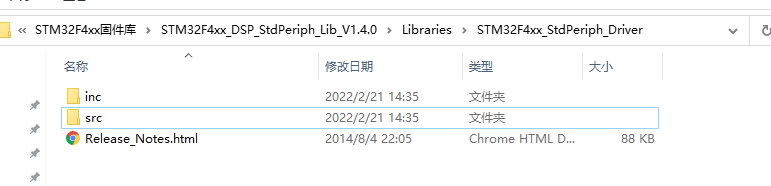

在固件库中的libraries中的STM32F4xx_StdPeriph_Driver文件夹中把如上两个文件夹拉入工程中的lib文件夹。

这样，工程就可以开始建立了
打开我们的keil5

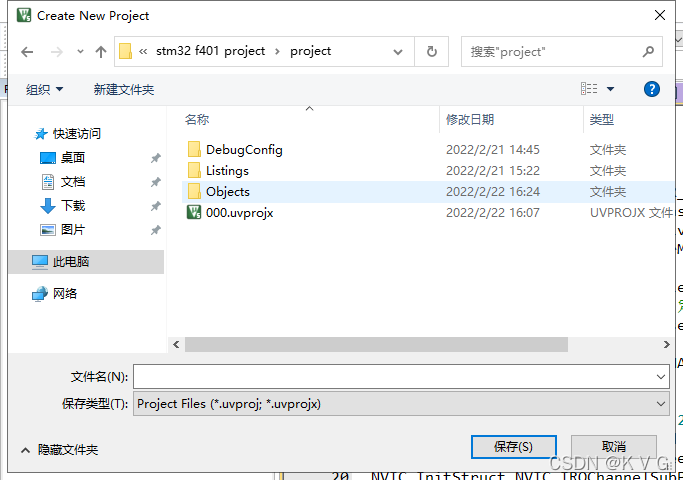

点击Project，new Project，选中我们工程文件夹中的project文件夹，然后手动输入文件名（随便起个工程名就行），点击保存，这样一个新的工程文件就产生了

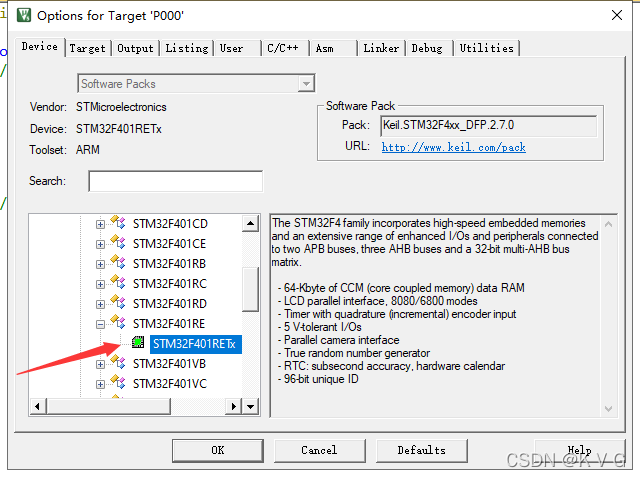

然后选择自己适用的芯片（例如我的是stm32f401re x x）

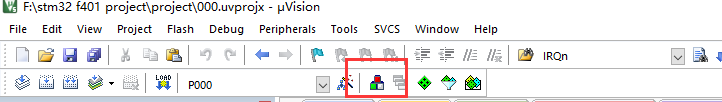

选完以后，点击方框内这个图标

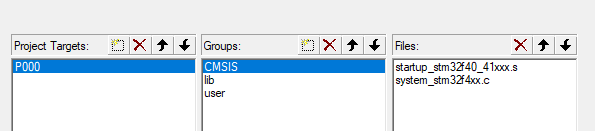

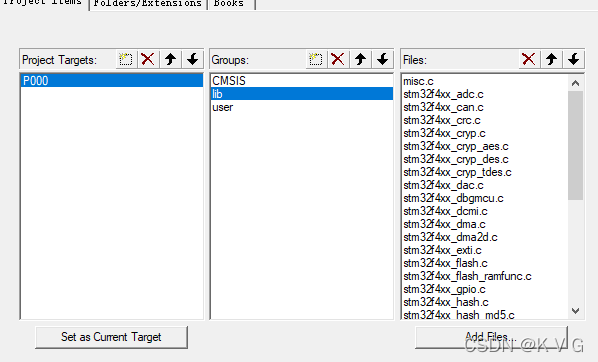

把这几个文件添加进来如下图

lib文件夹中的src文件夹里面的.c文件，注意要除去后缀带fmc和fsmc的两个文件，其余文件都拉进来。
在这里插入图片描述

然后按CTRL+N，新建两个文件，然后CTRL+S保存一个文件到user里面的src文件夹，命名为main.c，另一个文件保存在inc文件夹，命名为main.h。

然后再次拉进来

接下来点击全部编译的按钮
编译完成后
点击设置

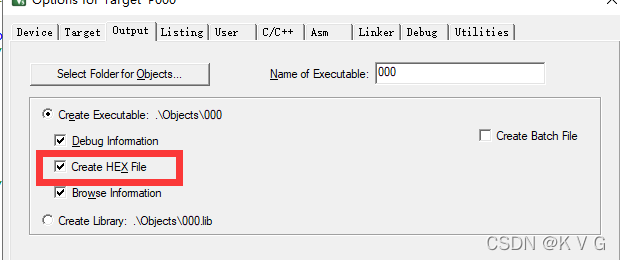

点击output并勾选

点击c/c++

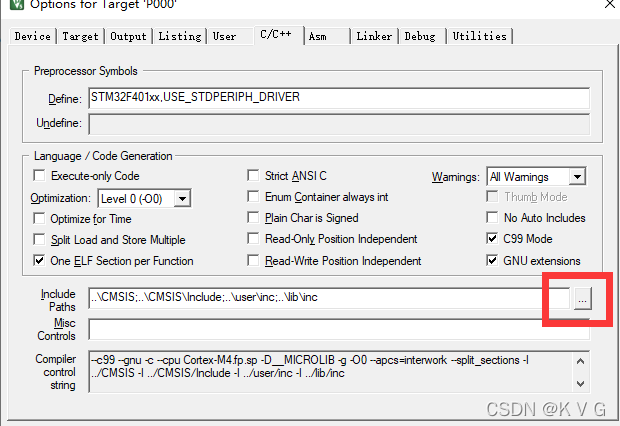

点击 […]

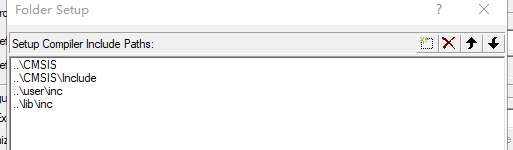

选中工程文件夹中的这几个文件夹

然后在c/c++页面中，define里面填写宏定义，例如我的是stm32f401xx的，我就填STM32F401xx,USE_STDPERIPH_DRIVER。在stm32f4xx.h这个文件中可以找到相关参数。

自此，工程环境已经搭建的差不多了，剩下的就是完善main.c和main.h中的内容

先写main.h

#ifndef _MAIN_H
#define _MAIN_H

#include "stm32f4xx.h"

#endif

然后写main.c

#include "main.h"

int main()
{
		while(1)
			{
				}
			}

然后编译，如果可以编译成功，那新工程就搭建完毕了。
