AS 64512内运行OSPF，在互联接口（不包括连接外部AS的接口）、Loopback0接口上激活OSPF

EBGP对等体关系基于直连接口建立，IBGP对等体关系基于Loopback 0接口建立。在AR1、AR5上存在相同的网段172.16.1.0/24、172.16.2.0/24、172.16.3.0/24、172.16.4.0/24，在AR1、AR5上将其发布到BGP，以用于BGP路由优选

实验任务

设备IP地址配置
配置AS 64512内的OSPF，在互联接口（不包括连接外部AS的接口）、Loopback0接口上激活OSPF
按照规划配置BGP对等体，在AR1、AR5上将路由发布到BGP中
在AR1上通过路由策略修改BGP路由172.16.1.0//24的AS_Path值，使得AR3优选AR5发布的BGP路由172.16.1.0/24
在AR4上通过路由策略修改BGP路由172.16.2.0//24的Local_Preference值，使得AR3优选AR4通告的BGP路由172.16.2.0/24
在AR2上通过路由策略修改BGP路由172.16.3.0//24的MED值，使得AR3优选AR5发布的BGP路由172.16.3.0/24
在AR3上通过路由策略修改BGP路由172.16.4.0//24的preferred-value值，使得AR3优选AR4通告的BGP路由172.16.4.0/24

实验步骤

（1）互联接口、环回口IP地址配置

互联接口IP地址配置

[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.0.12.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 10.0.1.1 32
[AR1-LoopBack0]q

[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.0.12.2 24
[AR2-GigabitEthernet0/0/0]q
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.0.23.2 24
[AR2-GigabitEthernet0/0/1]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 10.0.2.2 32
[AR2-LoopBack0]q

[AR3]interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0]ip address 10.0.23.3 24
[AR3-GigabitEthernet0/0/0]q
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 10.0.34.3 24
[AR3-GigabitEthernet0/0/1]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 10.0.3.3 32
[AR3-LoopBack0]q

[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]ip address 10.0.34.4 24
[AR4-GigabitEthernet0/0/0]q
[AR4]interface GigabitEthernet 0/0/1
[AR4-GigabitEthernet0/0/1]ip address 10.0.45.4 24
[AR4-GigabitEthernet0/0/1]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]ip address 10.0.4.4 32
[AR4-LoopBack0]q

[AR5]interface LoopBack 0
[AR5-LoopBack0]ip address 10.0.5.5 32
[AR5-LoopBack0]q
[AR5]interface GigabitEthernet 0/0/0
[AR5-GigabitEthernet0/0/0]ip address 10.0.45.5 24
[AR5-GigabitEthernet0/0/0]q

在AR1、AR5上创建多个环回口，用于发布到BGP上

[AR1]interface LoopBack 1
[AR1-LoopBack1]ip address 172.16.1.1 24
[AR1-LoopBack1]q
[AR1]interface LoopBack 2
[AR1-LoopBack2]ip address 172.16.2.1 24
[AR1-LoopBack2]q
[AR1]interface LoopBack 3
[AR1-LoopBack3]ip address 172.16.3.1 24
[AR1-LoopBack3]q
[AR1]interface LoopBack 4
[AR1-LoopBack4]ip address 172.16.4.1 24
[AR1-LoopBack4]q
[AR1]

[AR5]interface LoopBack 1
[AR5-LoopBack1]ip address 172.16.1.1 24
[AR5-LoopBack1]q
[AR5]interface LoopBack 2
[AR5-LoopBack2]ip address 172.16.2.1 24
[AR5-LoopBack2]q
[AR5]interface LoopBack 3
[AR5-LoopBack3]ip address 172.16.3.1 24
[AR5-LoopBack3]q
[AR5]interface LoopBack 4
[AR5-LoopBack4]ip address 172.16.4.1 24
[AR5-LoopBack4]q
[AR5]

（2）配置AS 64512的OSPF

AR2、AR3、AR4使用Loopback 0接口地址作为Router ID，在互联接口（不包括连接外部AS的接口）、Loopback 0接口上激活OSPF

[AR2]ospf 1 router-id 10.0.2.2
[AR2-ospf-1]area 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 10.0.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 10.0.23.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]q
[AR2-ospf-1]q
[AR2]

[AR3]ospf 1 router-id 10.0.3.3
[AR3-ospf-1]area 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 10.0.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 10.0.23.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 10.0.34.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]q
[AR3-ospf-1]q
[AR3]

[AR4]ospf 1 router-id 10.0.4.4
[AR4-ospf-1]area 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]network 10.0.4.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]network 10.0.34.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]q
[AR4-ospf-1]q
[AR4]

在AR3上查看OSPF邻居的概要信息

<AR3>display ospf peer brief

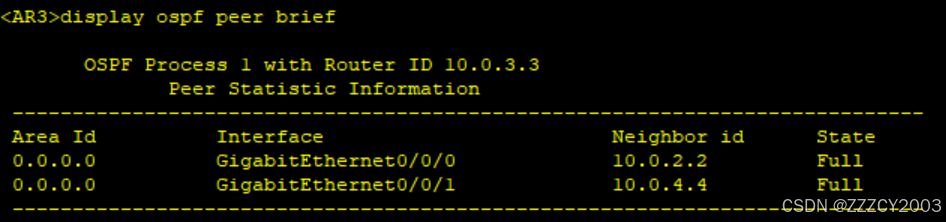

AR3已经与AR2、AR4成功建立邻居关系

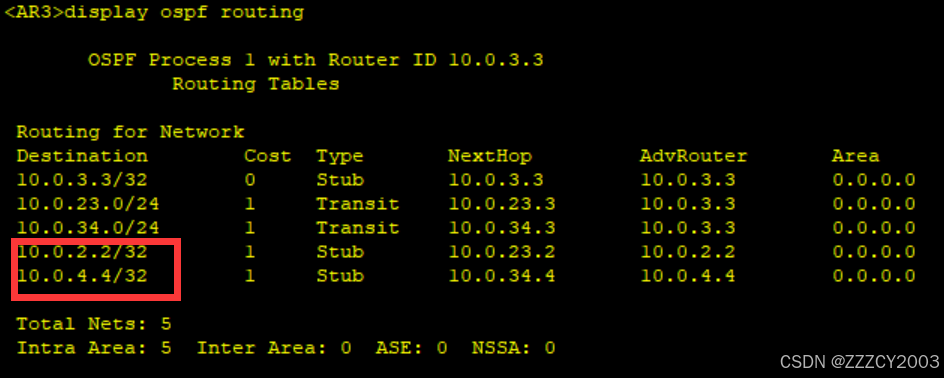

在AR3查看OSPF路由表

c<AR3>display ospf routing

AR3已经学到AR2、AR4的Loopback 0接口路由

（3）配置BGP对等体

配置AS内、AS之间的对等体关系，AS内部使用环回口地址建立IBGP对等体关系，AS之间使用互联接口地址建立EBGP对等体关系

# AR1配置
[AR1]bgp 100
[AR1-bgp]router-id 10.0.1.1
[AR1-bgp]peer 10.0.12.2 as-number 64512
[AR1-bgp]q
[AR1]

# AR2配置
[AR2]bgp 64512
[AR2-bgp]router-id 10.0.2.2
[AR2-bgp]peer 10.0.3.3 as-number 64512
[AR2-bgp]peer 10.0.3.3 connect-interface LoopBack 0
[AR2-bgp]peer 10.0.12.1 as-number 100
[AR2-bgp]q
[AR2]

[AR3]bgp 64512
[AR3-bgp]router-id 10.0.3.3
[AR3-bgp]peer 10.0.2.2 as-number 64512
[AR3-bgp]peer 10.0.2.2 connect-interface LoopBack 0
[AR3-bgp]peer 10.0.4.4 as-number 64512
[AR3-bgp]peer 10.0.4.4 connect-interface LoopBack 0
[AR3-bgp]q
[AR3]

[AR4]bgp 64512
[AR4-bgp]router-id 10.0.4.4
[AR4-bgp]peer 10.0.3.3 as-number 64512
[AR4-bgp]peer 10.0.3.3 connect-interface LoopBack 0
[AR4-bgp]peer 10.0.45.5 as-number 200
[AR4-bgp]q
[AR4]

[AR5]bgp 200
[AR5-bgp]router-id 10.0.5.5
[AR5-bgp]peer 10.0.45.4 as-number 64512
[AR5-bgp]q
[AR5]

未在AS之间互联接口上激活OSPF，所以要在AR2、AR4上需要设置向IBGP对等体AR3通告路由时，把下一跳属性设置为自身的更新源地址

[AR2-bgp]peer 10.0.3.3 next-hop-local

[AR4-bgp]peer 10.0.3.3 next-hop-local

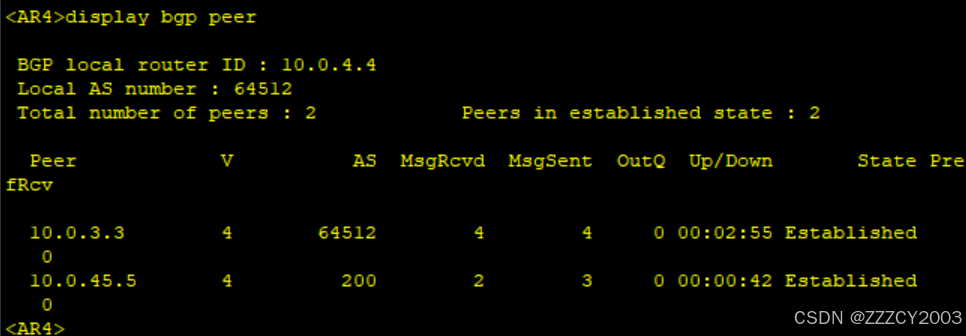

在AR2、AR4上检查BGP对等体状态

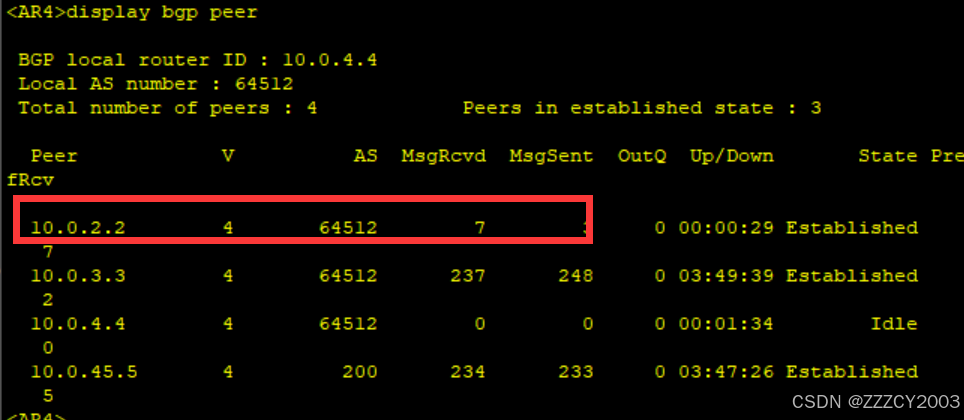

<AR2>display bgp peer

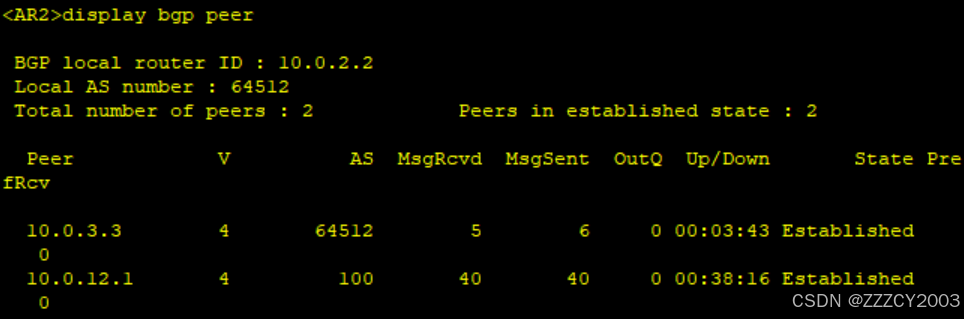

可以看到BGP对等体关系已经全部建立成功

在AR1、AR5上将Loopback 1、Loopback 2、Loopback 3、Loopback 4接口路由发布到BGP中

[AR1]bgp 100
[AR1-bgp]network 172.16.1.0 24
[AR1-bgp]network 172.16.2.0 24
[AR1-bgp]network 172.16.3.0 24
[AR1-bgp]network 172.16.4.0 24
[AR1-bgp]q
[AR1]

[AR5]bgp 200
[AR5-bgp]network 172.16.1.0 24
[AR5-bgp]network 172.16.2.0 24
[AR5-bgp]network 172.16.3.0 24
[AR5-bgp]network 172.16.4.0 24
[AR5-bgp]q
[AR5]

在AR3上查看BGP路由表，检查BGP路由是否成功学习

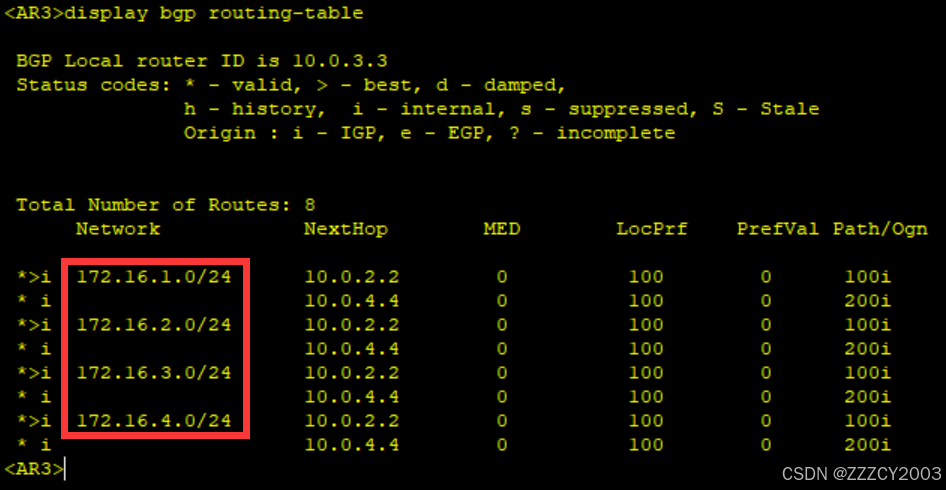

<AR3>display bgp routing-table

AR3已经成功学到AR1、AR5发布的路由，现在所有路由都优选由AR2通告

（4）修改AS_Path属性

在AR1上通过路由策略修改BGP路由172.16.1.0/24的AS_Path属性值，使得AR3优选AR5发布的BGP路由172.16.1.0/24

# 创建IP前缀列表，匹配Loopback 1接口路由
[AR1]ip ip-prefix 1 permit 172.16.1.0 24 greater-equal 24 less-equal 24

# 创建Router-Policy ren，并创建节点10，在其中调用IP前缀列表1，修改AS_Path属性值
[AR1]route-policy ren permit node 10
Info: New Sequence of this List.
[AR1-route-policy]if-match ip-prefix 1
[AR1-route-policy]apply as-path 300 400 additive
[AR1-route-policy]q
[AR1]route-policy ren permit node 20
Info: New Sequence of this List.
[AR1-route-policy]q
[AR1]

# 对向BGP对等体AR2通告的BGP路由应用Router-Policy
[AR1]bgp 100
[AR1-bgp]peer 10.0.12.2 route-policy ren export
[AR1-bgp]q
[AR1]

在AR1上触发出方向的软复位，刷新对外通告的BGP路由

<AR1>refresh bgp all export

在AR3查看BGP路由172.16.1.0/24的明细信息

<AR3>display bgp routing-table 172.16.1.0 24

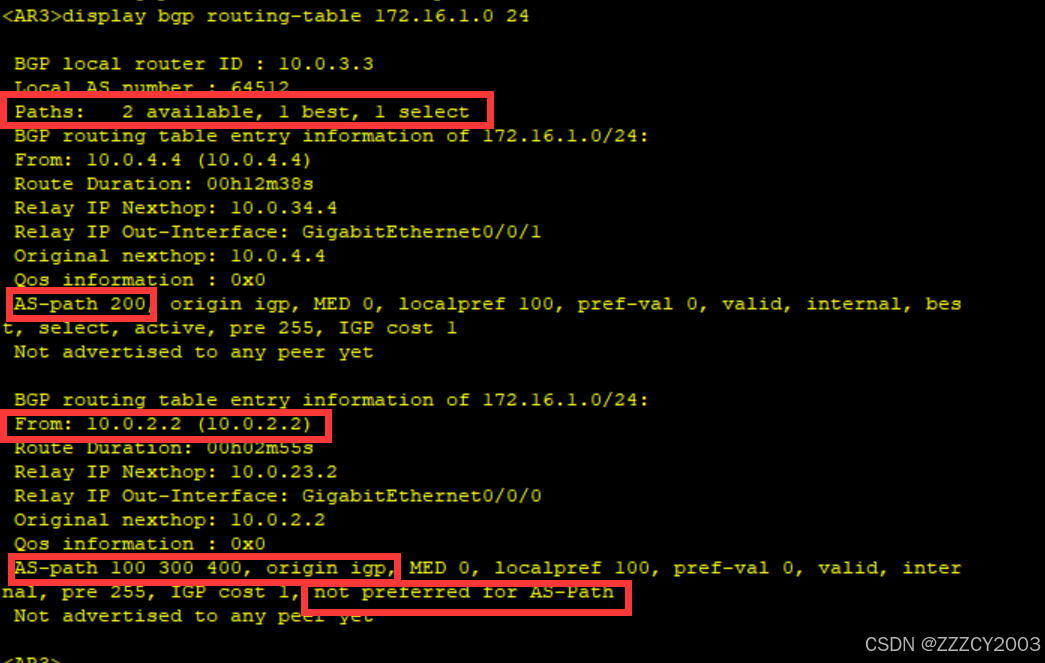

此时AR3优选AR4通告的BGP路由172.16.1.0/24，AR2通告的未被优选的原因是AS_Path长度

（5）修改Local_Preference属性

在AR4上通告路由策略修改BGP路由172.16.2.0/24的Local_Prefernece属性值，使得AR3优选AR4通告的BGP路由172.16.2.0/24

# 创建IP前缀列表1，匹配BGP路由172.16.2.0/24
[AR4]ip ip-prefix 1 permit 172.16.2.0 24 greater-equal 24 less-equal 24

# 创建Router-Policy ren，并创建节点10，在其中调用IP前缀列表1，修改Local_Prefernece
[AR4]route-policy ren permit node 10
Info: New Sequence of this List.
[AR4-route-policy]if-match ip-prefix 1
[AR4-route-policy]apply local-preference 200
[AR4-route-policy]q
[AR4]route-policy ren permit node 20
Info: New Sequence of this List.
[AR4-route-policy]q

# 对向BGP对等体AR3通告的BGP路由应用Router-Policy
[AR4]bgp 64512
[AR4-bgp]peer 10.0.3.3 route-policy ren export
[AR4-bgp]q
[AR4]

在AR4上触发出方向的软复位，刷新对外通告的BGP路由

<AR4>refresh bgp all export

在AR3上查看BGP路由172.16.2.0/24的明细信息

<AR3>display bgp routing-table 172.16.2.0 24

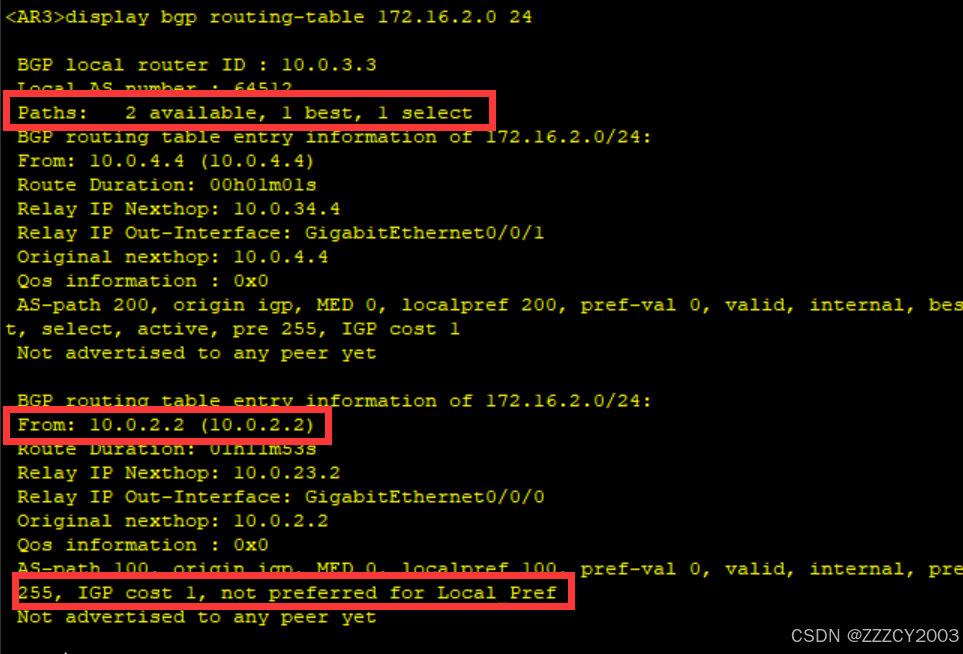

此时AR3优选AR4通告的BGP路由172.16.2.0/24，AR2通告的BGP路由其Local_Preference值为100，小于AR3通告的BGP路由Local_Preference值200，因此AR2通告的BGP路由未被优选

（6）修改MED属性

AR2上通过路由策略修改BGP路由172.16.3.0/24的MED值，使得AR3优选AR5发布的BGP路由172.16.3.0/24

# 创建IP前缀列表1，匹配BGP路由172.16.3.0/24
[AR2]ip ip-prefix 1 permit 172.16.3.0 24 greater-equal 24 less-equal 24

# 创建Route-Policy ren，并创建节点10，在其中调用IP前缀列表1，修改MED属性值
[AR2]route-policy ren permit node 10
Info: New Sequence of this List.
[AR2-route-policy]if-match ip-prefix 1
[AR2-route-policy]apply cost 200
[AR2-route-policy]q
[AR2]route-policy ren permit node 20
Info: New Sequence of this List.
[AR2-route-policy]q

# 对来自BGP对等体AR1的BGP路由应用Route-Policy
[AR2]bgp 64512
[AR2-bgp]peer 10.0.12.1 route-policy ren import
[AR2-bgp]q
[AR2]

在AR2上触发入方向的软复位，刷新接收到的BGP路由

<AR2>refresh bgp all import

在AR３上配置允许比较来自不同AS的BGP路由的MED值

[AR3]bgp 64512
[AR3-bgp]compare-different-as-med
[AR3-bgp]q
[AR3]

缺省情况下，不比较来自不同AS邻居的BGP的MED值

在AR3上查看BGP路由172.16.3.0/24的明细信息

<AR3>display bgp routing-table 172.16.3.0 24

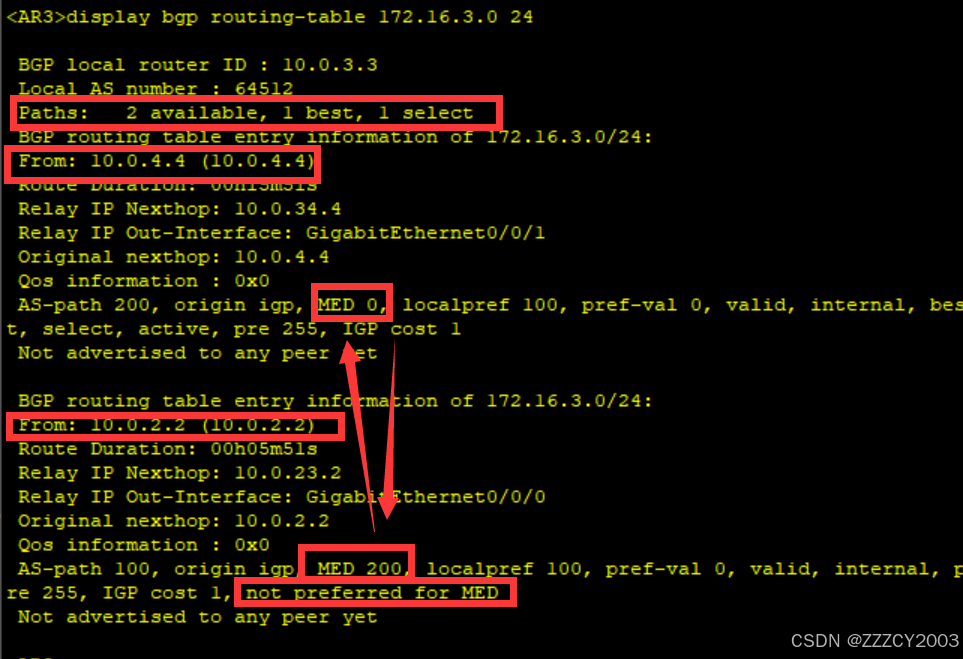

AR2通告的BGP路由172.16.3.0/24其MED值为200，而AR4通告BGP路由MED值为０，AR３优选MED值较小的BGP路由，因此AR２通告的BGP路由未被优选

（7）修改prefered-value属性

在AR3上通过路由策略修改BGP路由172.16.4.0/24的prefered-value属性值，使得AR3优选AR4通告的BGP路由172.16.4.0/24

# 创建IP前缀列表1，匹配BGP路由172.16.4.0/24
[AR3]ip ip-prefix 1 permit 172.16.4.0 24 greater-equal 24 less-equal 24

# 创建Router-Policy ren，并创建节点10，在其中调用IP前缀列表1，修改preferred-value属性值
[AR3]route-policy ren permit node 10
Info: New Sequence of this List.
[AR3-route-policy]if-match ip-prefix 1
[AR3-route-policy]apply preferred-value 300
[AR3-route-policy]q
[AR3]route-policy ren permit node 20
Info: New Sequence of this List.
[AR3-route-policy]q

# 对来自BGP对等体AR4的BGP路由应用Router-Policy
[AR3]bgp 64512
[AR3-bgp]peer 10.0.4.4 route-policy ren import
[AR3-bgp]q
[AR3]

在AR3上触发入方向的软复位，刷新收到的BGP路由

<AR3>refresh bgp all import

在AR3上查看BGP路由172.16.4.0/24的明细信息

<AR3>display bgp routing-table 172.16.4.0 24

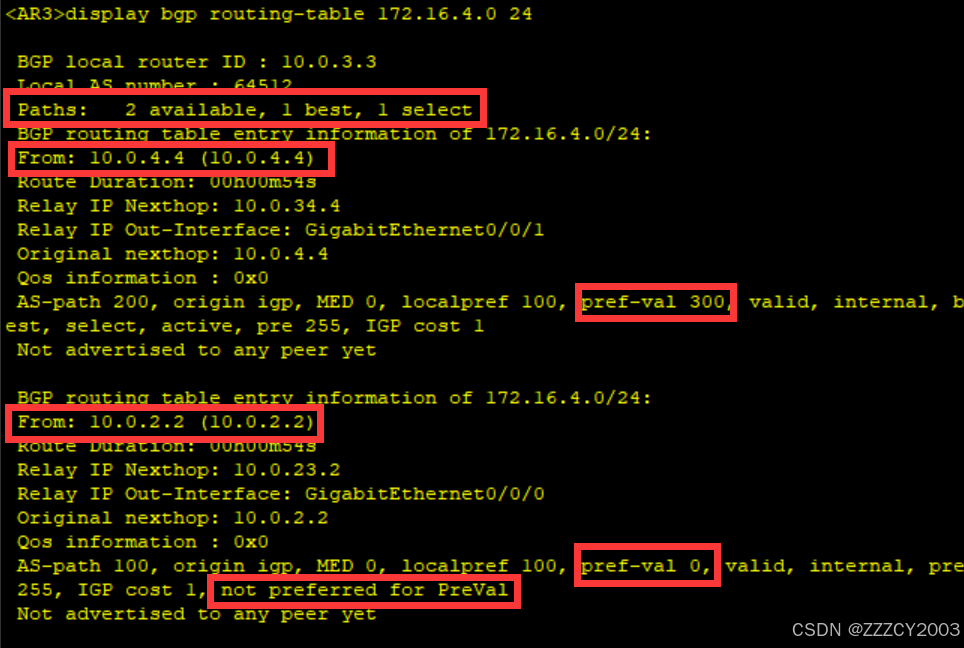

AR4通告的BGP路由172.16.4.0/24其preferred-value值为300 ，而AR2通告的preferred-value值为0，AR3优选preferred-value值较大的BGP路由，因此AR3优选AR4通告的BGP路由

（8 可选）验证本地始发的BGP路由优于从对等体学习到的路由

在AR2上创建Loopback 1接口，将Loopback 1接口路由发布到OSPF中，之后再AR2、AR3上将该接口路由发布到BGP中，AR的BGP路由表中将会存在两条关于AR2的Loopback 1接口的BGP路由

# 在AR2上创建Loopback 1接口，配置IP地址为10.2.2.2/32
[AR2]interface LoopBack 1
[AR2-LoopBack1]ip address 10.2.2.2 32
[AR2-LoopBack1]q

# 在Loopback 1接口上激活OSPF
[AR2]ospf 1
[AR2-ospf-1]area 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 10.2.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]q
[AR2-ospf-1]q
[AR2]

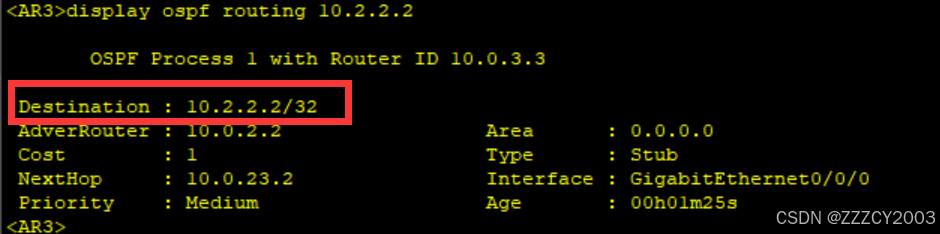

在AR3查看OSPF路由10.2.2.2/32

<AR3>display ospf routing 10.2.2.2

AR3此时已经学习到AR2的Loopback 1接口路由

在AR2、AR3上将Loopback 1接口路由发布到BGP

[AR2]bgp 64512
[AR2-bgp]network 10.2.2.2 32
[AR2-bgp]q
[AR2]

[AR3]bgp 64512
[AR3-bgp]network 10.2.2.2 32
[AR3-bgp]q
[AR3]

在R3上查看BGP路由10.2.2.2/32的明细信息

<AR3>display bgp routing-table 10.2.2.2 32

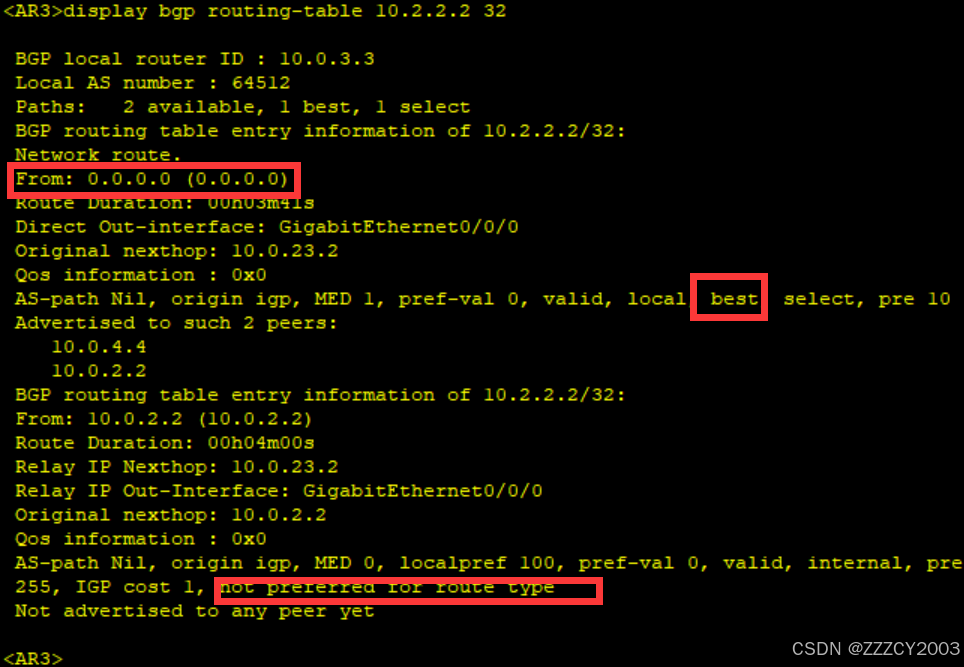

AR3上优选本地发布的BGP路由10.2.2.2/32，而AR2通告的BGP路由10.2.2.2/32未被优选的原因是 “ not preferred for route type ” ，由于路由类型原因（本地始发由于从BGP对等体学习到的）

（9可选）修改Origin属性

在AR1、AR5上创建Loopback 5接口，将接口路由发布到BGP上，验证Origin属性为IGP的BGP路由优于Origin属性为Incomplete的BGP路由

# AR1、AR5创建Loopback 5接口，IP地址为172.16.5.1/24
[AR1]interface LoopBack 5
[AR1-LoopBack5]ip address 172.16.5.1 24
[AR1-LoopBack5]q
[AR1]

[AR5]interface LoopBack 5
[AR5-LoopBack5]ip address 172.16.5.1 24
[AR5-LoopBack5]q
[AR5]

# 将AR1、AR5发布到BGP上
[AR1]bgp 100
[AR1-bgp]network 172.16.5.0 24
[AR1-bgp]q
[AR1]

[AR5]bgp 200
[AR5-bgp]network 172.16.5.0 24
[AR5-bgp]q
[AR5]

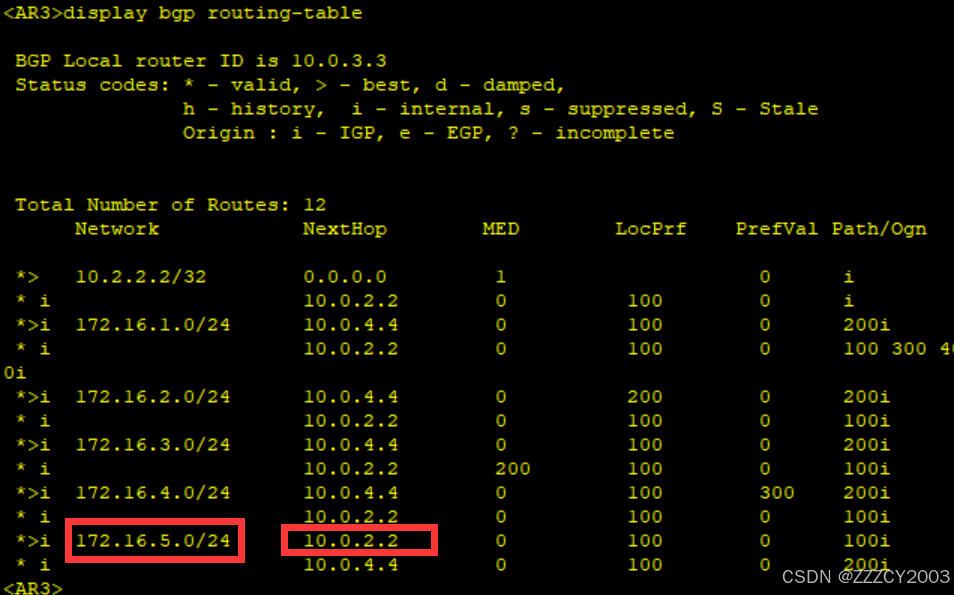

在AR3上查看BGP路由表

<AR3>display bgp routing-table

此时AR3上优选AR2通告（由AR1发布）的BGP路由172.16.5.0/24，此时AR2、AR4通告的BGP路由Origin属性值都为IGP

在AR1上取消将Loopback 5接口路由发布到BGP

[AR1]bgp 100
[AR1-bgp]undo network 172.16.5.0 24
[AR1-bgp]q
[AR1]

# 创建IP前缀列表2，匹配AR1 Loopback5接口路由172.16.5.0/24
[AR1]ip ip-prefix 2 permit 172.16.5.0 24 greater-equal 24 less-equal 24

# 创建Route-Policy origin，并创建节点10，在其中调用IP前缀列表2
[AR1]route-policy origin permit node 10
Info: New Sequence of this List.
[AR1-route-policy]if-match ip-prefix 2
[AR1-route-policy]q

# AR调用route-policy origin限制只引入Loopback 5接口路由
[AR1]bgp 100
[AR1-bgp]import-route  direct route-policy origin
[AR1-bgp]q
[AR1]

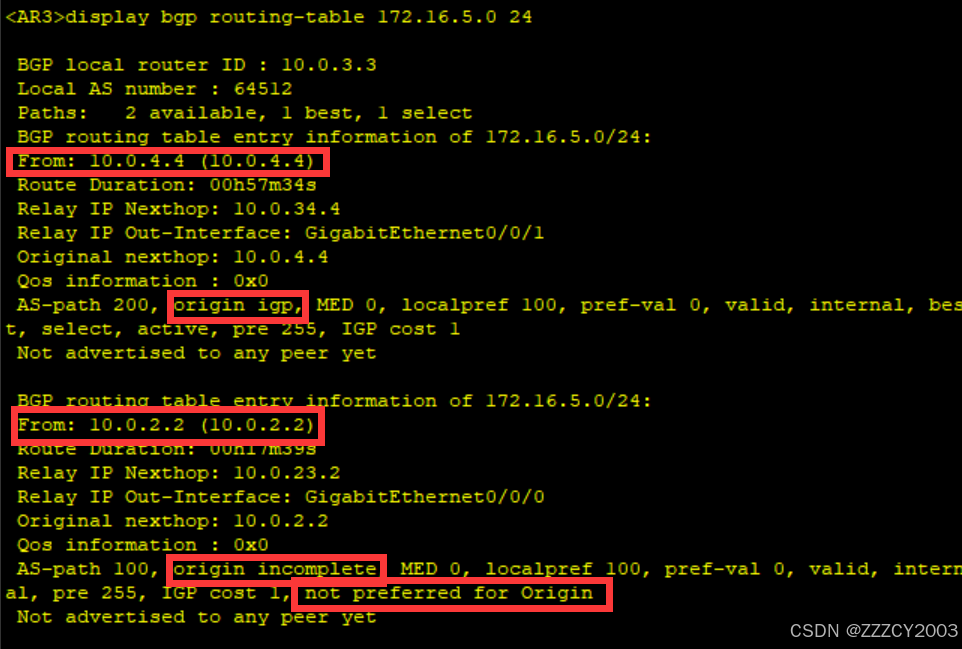

在AR3上查看BGP路由172.16.5.0/24的明细信息

<AR3>display bgp routing-table 172.16.5.0 24

此时AR3优选AR4通告的BGP路由172.16.5.0/24

AR2通告（AR1发布）的BGP路由172.16.5.0/24，此时Origin属性值为incomplete（通过 import-route方式发布到BGP），由于Origin属性值原因，该条路由未被优选

（10可选）验证EBGP路由的优先级高于IBGP路由

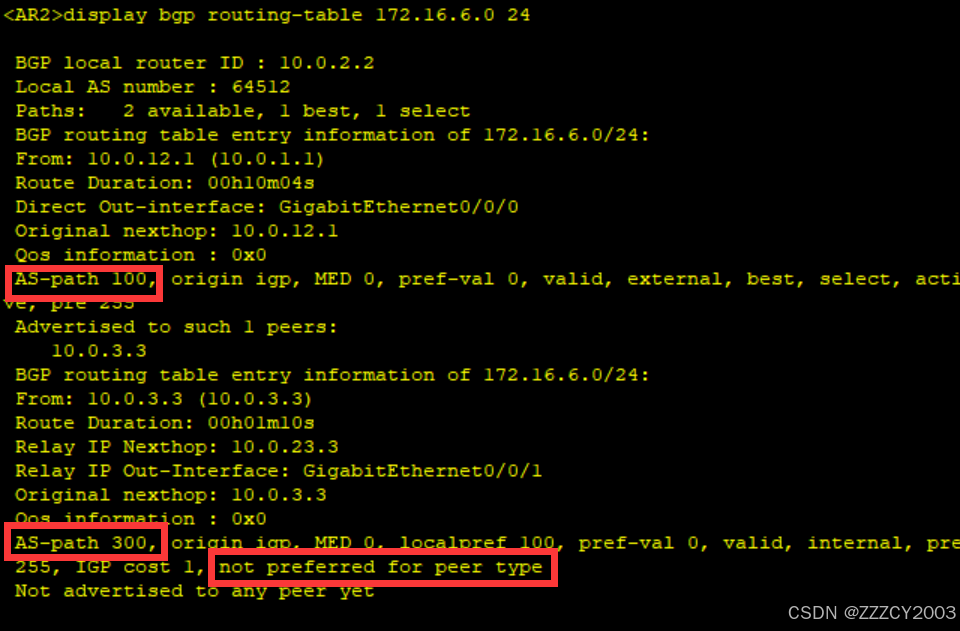

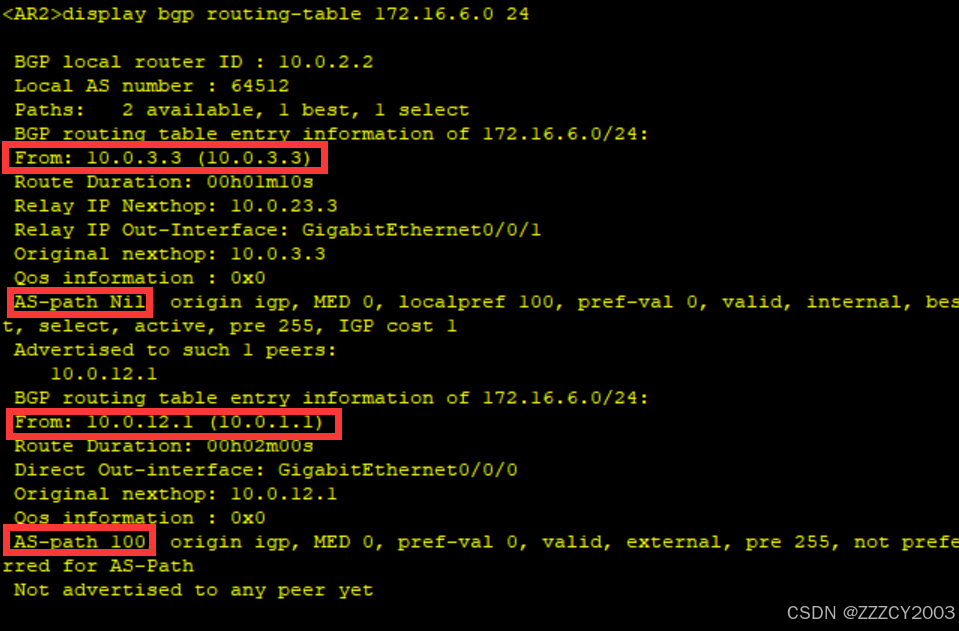

在AR1、AR3上创建Loopback 6接口，将Loopback 6接口路由发布到BGP中，在AR2上观察优选结果

# AR1、AR3创建Loopback 6接口并发布到BGP
[AR1]interface LoopBack 6
[AR1-LoopBack6]ip address 172.16.6.1 24
[AR1-LoopBack6]q
[AR1]bgp 100
[AR1-bgp]network 172.16.6.0 24
[AR1-bgp]q
[AR1]

[AR3]interface LoopBack 6
[AR3-LoopBack6]ip address 172.16.6.1 24
[AR3-LoopBack6]q
[AR3]bgp 64512
[AR3-bgp]network 172.16.6.0 24
[AR3-bgp]q
[AR3]

在AR2查看BGP路由172.16.6.0/24的明细信息

<AR2>display bgp routing-table 172.16.6.0 24

此时AR2优选AR3发布的BGP路由172.16.6.0/24，为优选AR1的原因是AS-Path

在AR3上通过路由策略为BGP路由172.16.6.0/24添加AS-Path属性值

[AR3]ip ip-prefix 2 permit 172.16.6.0 24 greater-equal 24 less-equal 24

[AR3]route-policy as_path permit node 10
Info: New Sequence of this List.
[AR3-route-policy]if-match ip-prefix 2
[AR3-route-policy]apply as-path 300 additive
[AR3-route-policy]q
[AR3]route-policy as_path permit node 20
Info: New Sequence of this List.
[AR3-route-policy]q

[AR3]bgp 64512
[AR3-bgp]peer 10.0.2.2 route-policy as_path export
[AR3-bgp]q
[AR3]

在AR3上触发出方向的软复位，刷新对外通告的BGP路由

<AR3>refresh bgp all export

再次在AR2上查看BGP路由172.16.6.0/24的明细信息

<AR2>display bgp routing-table 172.16.6.0 24

此时来自AR3的BGP路由未被优选，原因是 “ not preferred for peer type ”，在其他条件相同的情况下BGP优选来自EBGP对等体的路由

（11可选）验证BGP优选到Nex_Hop的IGP度量值最小的路由

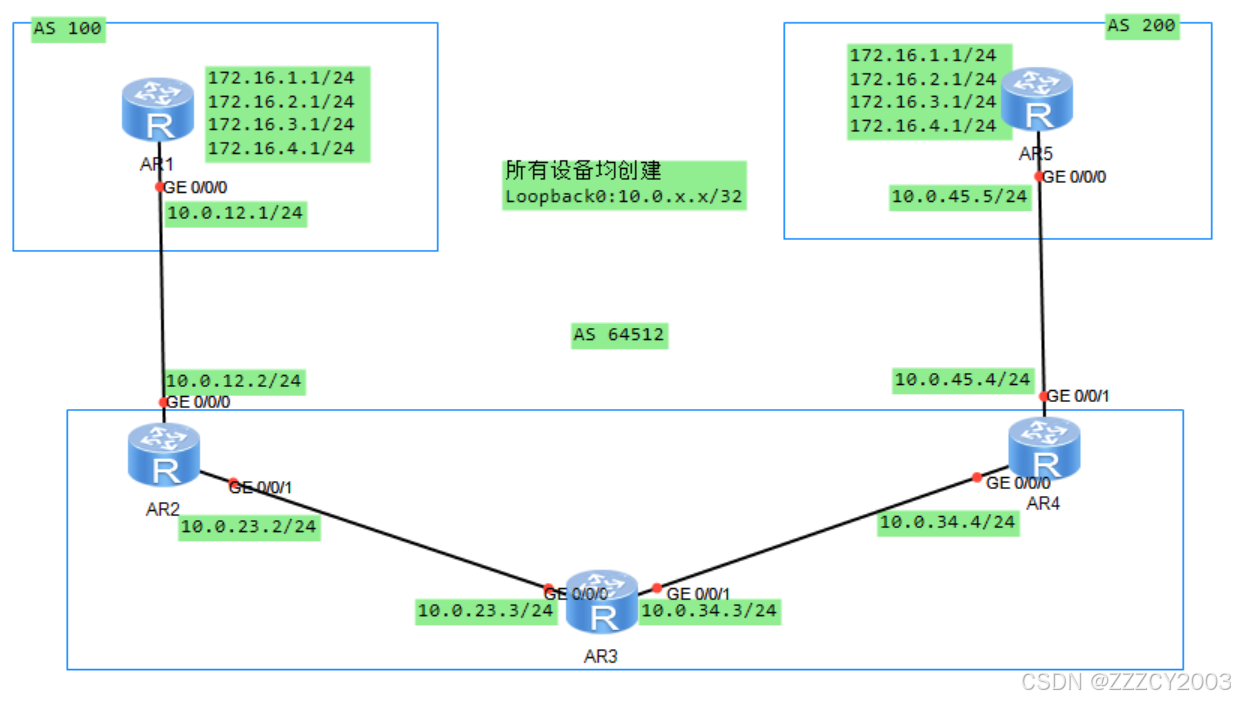

AR2、AR4之间基于环回口建立IBGP对等体关系，在AR2、AR3上建立Loopback7接口并将接口路由发布到BGP中，在AR4上观察BGP路由优选情况

在AR2、AR4之间建立IBGP对等体关系

[AR2]bgp 64512
[AR2-bgp]peer 10.0.4.4 as-number 64512
[AR2-bgp]peer 10.0.4.4 connect-interface LoopBack 0
[AR2-bgp]q
[AR2]

[AR4]bgp 64512
[AR4-bgp]peer 10.0.2.2 as-number 64512
[AR4-bgp]peer 10.0.2.2 connect-interface LoopBack 0
[AR4-bgp]q
[AR4]

检查IBGP对等体关系状态

<AR4>display bgp peer

IBGP对等体关系已经成功建立

在AR2、AR3上创建Loopback 7接口，并将接口路由发布到BGP

[AR2]interface LoopBack 7
[AR2-LoopBack7]ip address 172.16.7.1 24
[AR2-LoopBack7]q
[AR2]bgp 64512
[AR2-bgp]network 172.16.7.0 24
[AR2-bgp]q
[AR2]

[AR3]interface LoopBack 7
[AR3-LoopBack7]ip address 172.16.7.1 24
[AR3-LoopBack7]q
[AR3]bgp 64512
[AR3-bgp]network 172.16.7.0 24
[AR3-bgp]q
[AR3]

在AR4上查看BGP路由172.16.7.0/24的明细信息

<AR4>display bgp routing-table 172.16.7.0 24

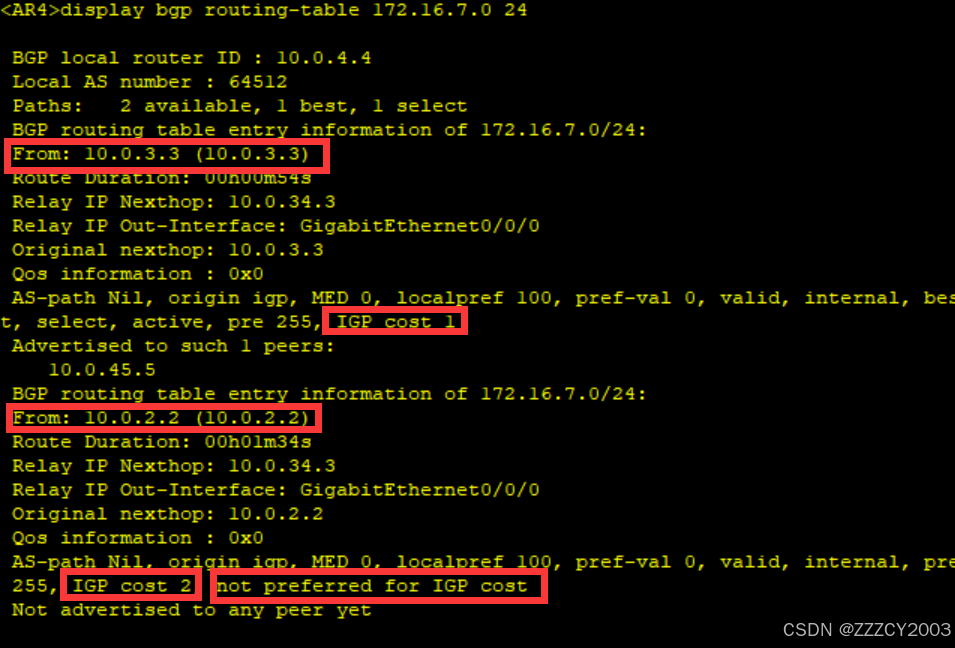

AR4优选AR3发布的BGP路由，其IGP cost为1，小于AR2发布的BGP路由IGP cost 2。 AR2发布的BGP路由未被优选的原因为IGP cost

实验包

BGP路由优选https://www.alipan.com/s/Ywpu1fm4w2y
