数字电路 第二章—第一节（门电路—概述）

一、门电路的概念

        实现基本和常用逻辑运算的电子电路称为逻辑门电路，简称门电路。例如，实现与运算的称为与门，实现或运算的称为或门，实现非运算的称为非门，也称为反相器；类似地，实现与非、或非、与或非、异或等运算的，分别称为与非门、或非门、与或非门、异或门等。

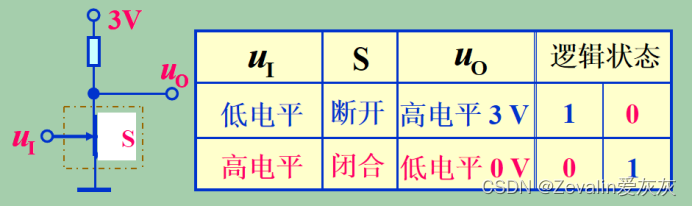

二、逻辑变量与两状态开关

        在二值逻辑中，逻辑变量的取值不是0就是1，是一种二值量，在数字电路中与之对应的是电子开关的两种状态，二值量与数字电路的结合点就是这两状态的电子开关，而半导体二极管、三极管和MOS管则是构成这种电子开关的基本开关元件。

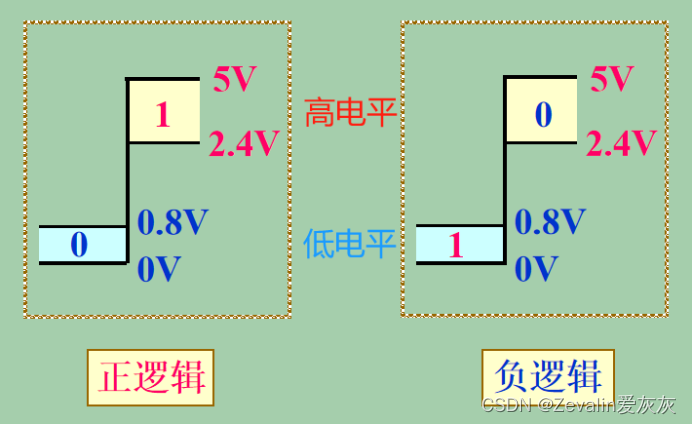

三、高、低电平与正、负逻辑

（1）高电平和低电平是两种状态，是两个可以截然区别开来的电压范围。

（2）在数字电路中，用1表示高电平，用0表示低电平，称为正逻辑赋值，简称正逻辑；如果用1表示低电平，用0表示高电平，则称为负逻辑赋值，简称负逻辑。（接下来的介绍基本都使用正逻辑）

四、分立元件门电路和集成门电路

（1）用分立的元器件和导线连接起来构成的门电路称为分立元件门电路。

（2）把构成门电路的元器件和连线都制作在一块半导体芯片上，再封装起来，便构成了集成门电路。现在使用最多的是CMOS和TTL集成门电路。

五、数字集成电路的集成度

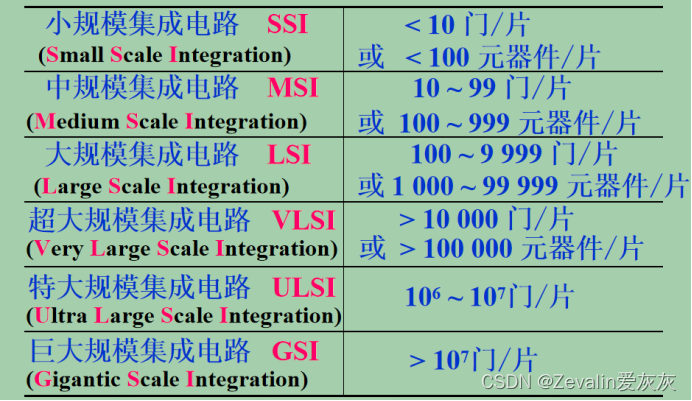

        一般把一块芯片中含有等效逻辑门的个数或元器件的个数定义为集成度。
