一、任务创建和删除的API函数

1、概述

（1）任务的创建和删除本质就是调用FreeRTOS的API函数。

API函数

描述

xTaskCreate()

动态方式创建任务

xTaskCreateStatic()

静态方式创建任务

vTaskDelete()

删除任务

（2）动态创建任务与静态创建任务：

①动态创建任务——任务的任务控制块以及任务的栈空间所需的内存，均由FreeRTOS从FreeRTOS管理的堆中分配。

②静态创建任务——任务的任务控制块以及任务的栈空间所需的内存，需用户分配提供。

（3）任务控制块：

①任务控制块结构体成员：

typedef struct tskTaskControlBlock
{
    volatile StackType_t  * pxTopOfStack;    /* 任务栈栈顶，必须为TCB的首个成员 */
   	ListItem_t 			xStateListItem;   /* 任务状态列表项 */
	ListItem_t 			xEventListItem;  /* 任务事件列表项 */
    UBaseType_t 			uxPriority;      /* 任务优先级，数值越大，优先级越大 */
    StackType_t 		  * pxStack;		   /* 任务栈起始地址 */
    char 			   pcTaskName[ configMAX_TASK_NAME_LEN ];/* 任务名字 */
	…（省略很多条件编译的成员）
} tskTCB;

①每个任务都有属于自己的任务控制块，用于保存任务的相关信息，类似每个人都有属于自己的身份证。

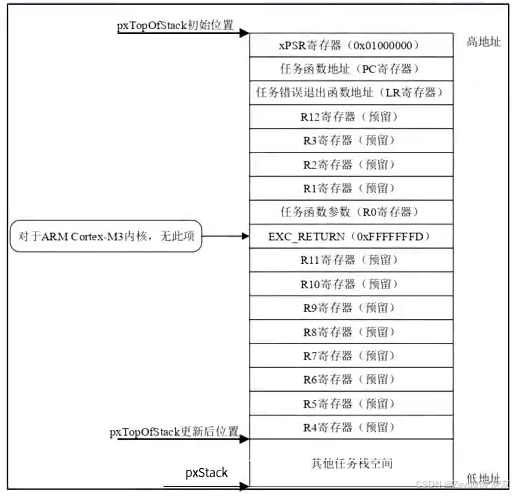

②任务栈栈顶，在任务切换时与任务上下文保存、任务恢复息息相关。

2、动态创建任务

（1）动态创建任务函数的接口定义：

BaseType_t xTaskCreate
(
	TaskFunction_t 				pxTaskCode,		/* 指向任务函数的指针 */
	const char * const 				pcName, 		    /* 任务名字 */
	const 	configSTACK_DEPTH_TYPE 		usStackDepth, 	/* 任务堆栈大小，单位为字 */
	void * const 					pvParameters,	    /* 传递给任务函数的参数 */
	UBaseType_t 					uxPriority,		/* 任务优先级 */
	TaskHandle_t * const 			pxCreatedTask 	/* 任务句柄，就是任务的任务控制块 */
)

返回值

描述

pdPASS

任务创建成功

errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY

任务创建失败

（2）实现动态创建任务的流程：

①在FreeRTOSConfig.h文件中将宏configSUPPORT_DYNAMIC_ALLOCATION配置为1。

②定义函数入口参数。

③编写任务函数。

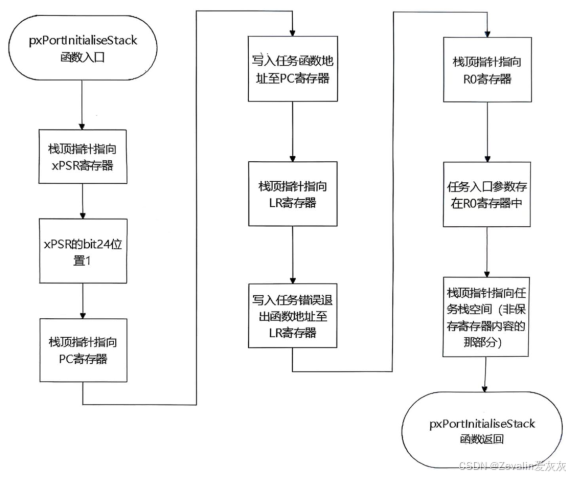

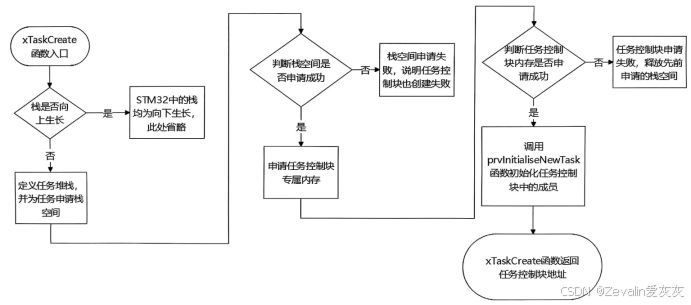

（3）动态创建任务函数的内部实现（大致流程）：

①申请堆栈内存或任务控制块内存。

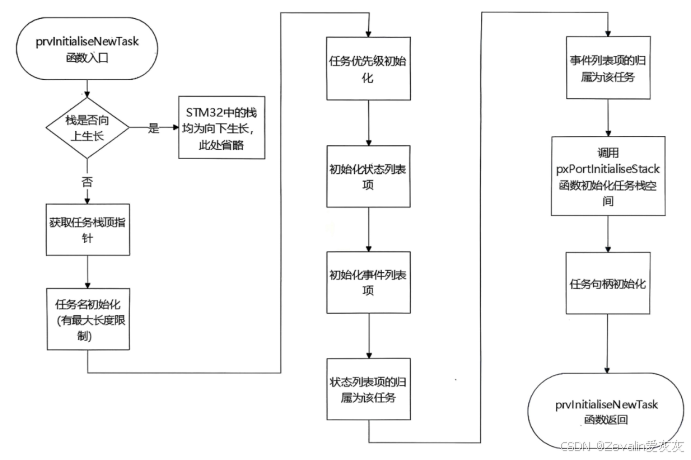

②TCB（任务控制块）结构体成员赋值。

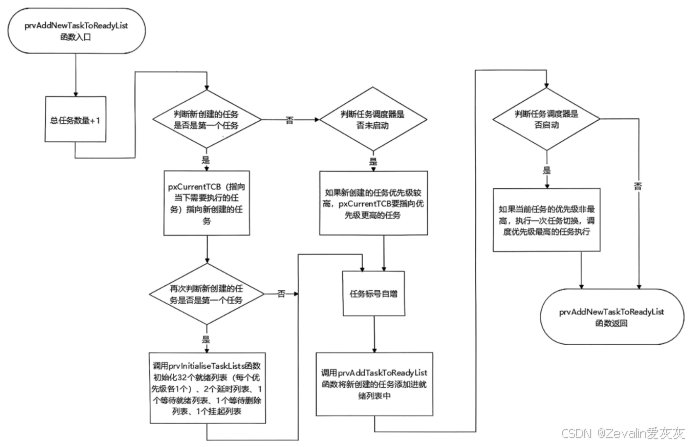

③添加新任务到就绪列表中。

3、静态创建任务

（1）静态创建任务函数的接口定义：

TaskHandle_t xTaskCreateStatic
(
	TaskFunction_t 				pxTaskCode,		/* 指向任务函数的指针 */
	const char * const 				pcName, 	    /* 任务名字 */
	const  uint32_t 		        usStackDepth, 	/* 任务堆栈大小，单位为字 */
	void * const 					pvParameters,	   /* 传递给任务函数的参数 */
	UBaseType_t 					uxPriority,	   /* 任务优先级 */
    StaticTask_t * const		    pxStackBuffer,	  /* 任务堆栈，一般为数组，由用户分配 */
    StaticTask_t * const		    pxTaskBuffer	  /* 任务控制块指针，由用户分配 */
)

返回值

描述

NULL

用户没有提供相应的内存，任务创建失败

其它值

任务句柄，任务创建成功

（2）实现静态创建任务的流程：

①在FreeRTOSConfig.h文件中将宏configSUPPORT_STATIC_ALLOCATION配置为1。

②定义空闲任务和定时器任务（可选，如果软件定时器失能则忽视）的任务堆栈及TCB。

③实现接口函数vApplicationGetIdleTaskMemory( )和vApplicationGetTimerTaskMemory ( )。

④定义函数入口参数。

⑤编写任务函数。

（3）静态创建任务函数的内部实现（大致流程）：

①TCB（任务控制块）结构体成员赋值。

②添加新任务到就绪列表中。

4、任务删除

（1）任务删除函数接口定义：

void vTaskDelete
(
TaskHandle_t 		xTaskToDelete 		/* 待删除任务的任务句柄 */
)

①该函数用于删除已被创建的任务，被删除的任务将从就绪态任务列表、阻塞态任务列表、挂起态任务列表和事件列表中移除。

②当传入的参数为NULL，则代表删除任务自身，即当前正在运行的任务。

③空闲任务会负责释放被删除任务中由系统分配的内存，但是由用户在任务删除前申请的内存，则需要由用户在任务被删除前提前释放，否则将导致内存泄露。

（2）实现删除任务的流程：

①在FreeRTOSConfig.h文件中将宏INCLUDE_vTaskDelete配置为1。

②入口参数输入需要删除的任务句柄。

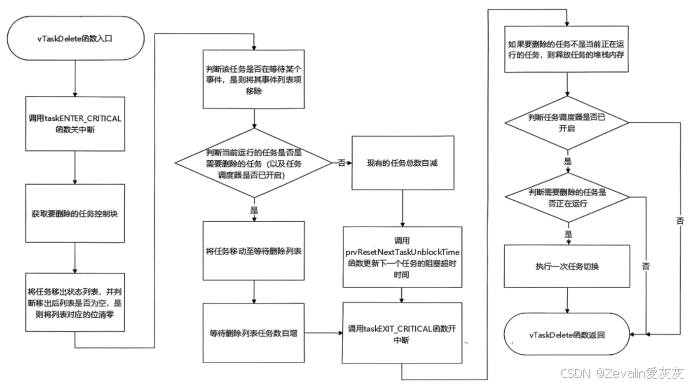

（3）任务删除函数的内部实现：

①通过传入的任务句柄，判断所需要删除哪个任务。

②将该任务从其所在列表中移除，包括就绪、阻塞、挂起、事件等列表。

③判断所需要删除的任务：

[1]如果是删除任务自身，需先添加到等待删除列表，内存释放将在空闲任务执行。

[2]如果是删除其它任务，则直接释放内存，任务数量减一。

④更新下一个任务的阻塞超时时间，以防被删除的任务就是下一个阻塞超时的任务。

二、任务创建和删除的动态方法实验

1、原理图与实验目标

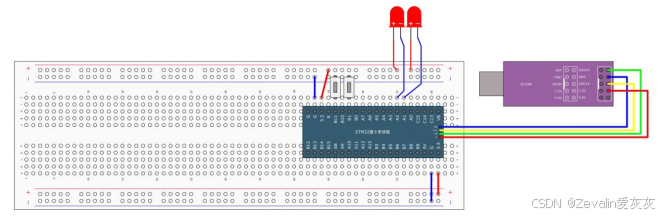

（1）原理图：

​

（2）实验目标：

①设计4个任务——start_task、task1、task2、task3：

[1]start_task：用于创建其它三个任务，然后删除自身。

[2]task1：实现LED1状态反转。

[3]task2：实现LED2状态反转。

[4]task3：按下按键1，删除task1、task2；按下按键2，创建task1、task2。

②预期实验现象：

[1]程序下载到板子上后，两个LED灯闪烁。

[2]按下按键1后，LED灯停止闪烁，接着按下按键2，LED灯恢复闪烁。

2、实验步骤

（1）将上一章中移植了FreeRTOS的工程文件夹复制一份，在拷贝版中进行实验。

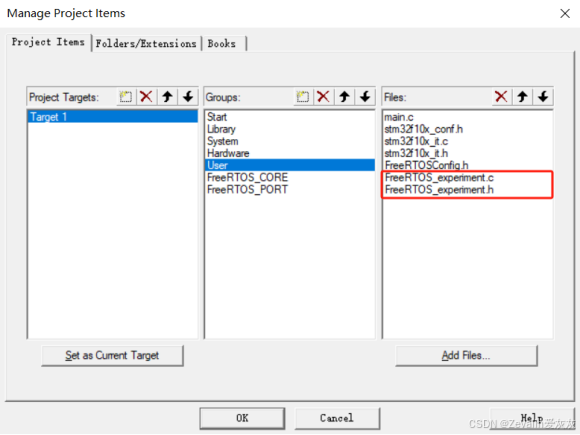

（2）在User分组下添加源文件FreeRTOS_experiment.c和头文件FreeRTOS_experiment.h，并在main.c文件中包含FreeRTOS_experiment.h。

​

（3）在FreeRTOSConfig.h文件中将宏configSUPPORT_DYNAMIC_ALLOCATION配置为1，注意代码的添加位置。

#define configSUPPORT_DYNAMIC_ALLOCATION 1  //支持动态申请内存

（4）核对Key.c文件和LED.c文件，其中出现的延时函数都需要更换为vTaskDelay函数。

①Key.c文件：

#include "stm32f10x.h"                  // Device header
#include "FreeRTOS.h"
#include "Task.h"

/**
  * 函    数：按键初始化
  * 参    数：无
  * 返 回 值：无
  */
void Key_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);		//将PB1和PB11引脚初始化为上拉输入
}

/**
  * 函    数：按键获取键码
  * 参    数：无
  * 返 回 值：按下按键的键码值，范围：0~2，返回0代表没有按键按下
  * 注意事项：此函数是阻塞式操作，当按键按住不放时，函数会卡住，直到按键松手
  */
uint8_t Key_GetNum(void)
{
	uint8_t KeyNum = 0;		//定义变量，默认键码值为0

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)			//读PB1输入寄存器的状态，如果为0，则代表按键1按下
	{
		vTaskDelay(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);	    //等待按键松手
		vTaskDelay(20);											//延时消抖
		KeyNum = 1;												//置键码为1
	}

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)			//读PB11输入寄存器的状态，如果为0，则代表按键2按下
	{
		vTaskDelay(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);	    //等待按键松手
		vTaskDelay(20);											//延时消抖
		KeyNum = 2;												//置键码为2
	}

	return KeyNum;//返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0
}

②LED.c文件：

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：LED初始化
  * 参    数：无
  * 返 回 值：无
  */
void LED_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);		  //将PA1和PA2引脚初始化为推挽输出

	/*设置GPIO初始化后的默认电平*/
	GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2);	 //设置PA1和PA2引脚为高电平
}

/**
  * 函    数：LED1开启
  * 参    数：无
  * 返 回 值：无
  */
void LED1_ON(void)
{
	GPIO_ResetBits(GPIOA, GPIO_Pin_1);		//设置PA1引脚为低电平
}

/**
  * 函    数：LED1关闭
  * 参    数：无
  * 返 回 值：无
  */
void LED1_OFF(void)
{
	GPIO_SetBits(GPIOA, GPIO_Pin_1);		//设置PA1引脚为高电平
}

/**
  * 函    数：LED1状态翻转
  * 参    数：无
  * 返 回 值：无
  */
void LED1_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1) == 0)	//获取输出寄存器的状态，如果当前引脚输出低电平
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_1);				//则设置PA1引脚为高电平
	}
	else												//否则，即当前引脚输出高电平
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_1);			//则设置PA1引脚为低电平
	}
}

/**
  * 函    数：LED2开启
  * 参    数：无
  * 返 回 值：无
  */
void LED2_ON(void)
{
	GPIO_ResetBits(GPIOA, GPIO_Pin_2);		//设置PA2引脚为低电平
}

/**
  * 函    数：LED2关闭
  * 参    数：无
  * 返 回 值：无
  */
void LED2_OFF(void)
{
	GPIO_SetBits(GPIOA, GPIO_Pin_2);		//设置PA2引脚为高电平
}

/**
  * 函    数：LED2状态翻转
  * 参    数：无
  * 返 回 值：无
  */
void LED2_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2) == 0)	//获取输出寄存器的状态，如果当前引脚输出低电平
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_2);             //则设置PA2引脚为高电平
	}
	else                                             //否则，即当前引脚输出高电平
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_2);           //则设置PA2引脚为低电平
	}
}

（5）在FreeRTOS_experiment.c文件中添加如下内容。

①包含头文件、宏定义、任务函数声明及任务句柄：

#include "FreeRTOS.h"
#include "task.h"
#include "LED.h"
#include "Key.h"

//宏定义
#define START_TASK_STACK_SIZE 128   //start_task任务的堆栈大小
#define START_TASK_PRIO       1      //start_task任务的优先级
#define TASK1_STACK_SIZE      128    //task1任务的堆栈大小
#define TASK1_PRIO            2       //task1任务的优先级
#define TASK2_STACK_SIZE      128    //task2任务的堆栈大小
#define TASK2_PRIO            3       //task2任务的优先级
#define TASK3_STACK_SIZE      128    //task3任务的堆栈大小
#define TASK3_PRIO            4       //task3任务的优先级

//任务函数声明
void start_task(void);
void task1(void);
void task2(void);
void task3(void);

//任务句柄
TaskHandle_t start_task_handler;     //start_task任务的句柄
TaskHandle_t task1_handler;         //task1任务的句柄
TaskHandle_t task2_handler;         //task2任务的句柄
TaskHandle_t task3_handler;         //task3任务的句柄

②供主函数调用的实验函数：

void FreeRTOS_Test(void)
{
	//创建任务start_task
	xTaskCreate((TaskFunction_t)start_task,          //指向任务函数的指针
				"start_task",                    //任务名字
				START_TASK_STACK_SIZE,     //任务堆栈大小，单位为字
				NULL,                        //传递给任务函数的参数
				START_TASK_PRIO,            //任务优先级
				(TaskHandle_t *) &start_task_handler//任务句柄，就是任务的任务控制块
				);

	//开启任务调度器（开启任务调度器后，任务开始按抢占式算法进行调度）
	vTaskStartScheduler();
}

③start_task任务函数：

void start_task(void)
{
	//进入临界区（临界区保护，就是保护那些不想被打断的程序段）
	taskENTER_CRITICAL();

	//创建任务task1
	xTaskCreate((TaskFunction_t)task1,             //指向任务函数的指针
				"task1",                        //任务名字
				TASK1_STACK_SIZE,           //任务堆栈大小，单位为字
				NULL,                        //传递给任务函数的参数
				TASK1_PRIO,                  //任务优先级
				(TaskHandle_t *) &task1_handler   //任务句柄，就是任务的任务控制块
				);

	//创建任务task2
	xTaskCreate((TaskFunction_t)task2,             //指向任务函数的指针
				"task2",                        //任务名字
				TASK2_STACK_SIZE,           //任务堆栈大小，单位为字
				NULL,                        //传递给任务函数的参数
				TASK2_PRIO,                  //任务优先级
				(TaskHandle_t *) &task2_handler   //任务句柄，就是任务的任务控制块
				);

	//创建任务task3
	xTaskCreate((TaskFunction_t)task3,             //指向任务函数的指针
				"task3",                        //任务名字
				TASK3_STACK_SIZE,           //任务堆栈大小，单位为字
				NULL,                        //传递给任务函数的参数
				TASK3_PRIO,                  //任务优先级
				(TaskHandle_t *) &task3_handler   //任务句柄，就是任务的任务控制块
				);

	//删除任务自身
	vTaskDelete(NULL);

	//退出临界区
	taskEXIT_CRITICAL();
}

④task1任务函数：

void task1(void)
{
	while(1)     //task1永远不停歇（除非被其它任务删除）
	{
		LED1_Turn();      //LED1状态翻转
		vTaskDelay(500);   //延时（自我阻塞）500ms
	}
}

⑤task2任务函数：

void task2(void)
{
	while(1)     //task2永远不停歇（除非被其它任务删除）
	{
		LED2_Turn();      //LED2状态翻转
		vTaskDelay(500);   //延时（自我阻塞）500ms
	}
}

⑥task3任务函数：

void task3(void)
{
	uint8_t key = 0;
	while(1)
	{
		key = Key_GetNum();    //读取按键键值
		if(key == 1)
		{
			if(task1_handler != NULL)        //防止重复删除
			{
				vTaskDelete(task1_handler);
				task1_handler = NULL;
			}
			if(task2_handler != NULL)        //防止重复删除
			{
				vTaskDelete(task2_handler);
				task2_handler = NULL;
			}
		}
		if(key == 2)
		{
			taskENTER_CRITICAL();   //进入临界区
			//创建任务task1
			xTaskCreate((TaskFunction_t)task1,            //指向任务函数的指针
						"task1",                       //任务名字
						TASK1_STACK_SIZE,          //任务堆栈大小，单位为字
						NULL,                       //传递给任务函数的参数
						TASK1_PRIO,                 //任务优先级
						(TaskHandle_t *) &task1_handler  //任务句柄，就是任务的任务控制块
						);
			//创建任务task2
			xTaskCreate((TaskFunction_t)task2,             //指向任务函数的指针
						"task2",                        //任务名字
						TASK2_STACK_SIZE,           //任务堆栈大小，单位为字
						NULL,                        //传递给任务函数的参数
						TASK2_PRIO,                  //任务优先级
						(TaskHandle_t *) &task2_handler   //任务句柄，就是任务的任务控制块
						);
			taskEXIT_CRITICAL();   //退出临界区
		}
		vTaskDelay(10);  //延时（自我阻塞）10ms
	}
}

（6）在FreeRTOS_experiment.h文件中添加如下代码。

#ifndef __FREERTOS_EXPERIMENT
#define __FREERTOS_EXPERIMENT

void FreeRTOS_Test(void);

#endif

（7）在main.c文件中添加如下代码。

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "FreeRTOS.h"
#include "task.h"
#include "FreeRTOS_experiment.h"
#include "Key.h"
#include "LED.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();		   //OLED初始化
	Key_Init();          //Key初始化
	LED_Init();         //LED初始化

	FreeRTOS_Test();
	while (1)
	{

	}
}

（8）程序完善好后点击“编译”，然后将程序下载到开发板上。

3、程序执行流程

（1）main函数全流程：

①初始化OLED模块、按键模块、LED模块。

②调用FreeRTOS_Test函数。

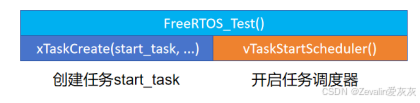

（2）测试函数全流程：

①创建任务start_task。

②开启任务调度器。

（3）多任务调度执行阶段（发生在开启任务调度器以后）：

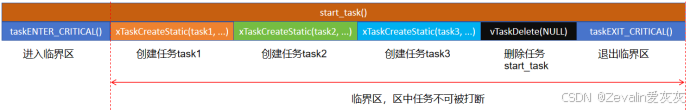

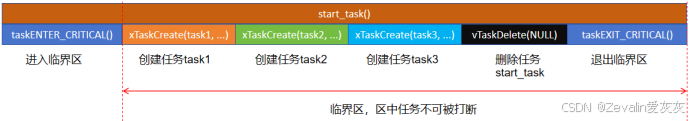

①start_task任务函数首先进入临界区，在临界区中start_task任务不会被其它任务打断（否则创建task1后，由于task1的优先级较高，start_task任务会被打断），接着start_task任务依次创建任务task1、task2、task3，然后删除自身，接着退出临界区，让出CPU资源。

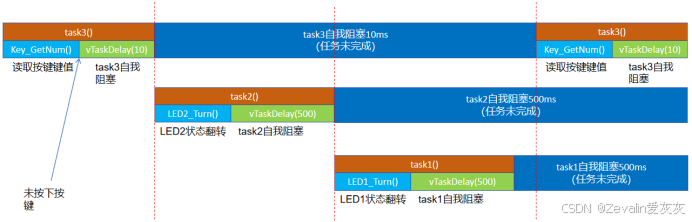

②三个任务中task3的优先级最高，故优先执行task3，假设先不按下任何按键，task3未接收到任何键码，不做出其它行为，直接自我阻塞10ms，此时task2的优先级最高（除开已阻塞的task3），故执行task2，LED2的状态翻转后，task2自我阻塞500ms，此时未阻塞的就绪任务仅剩task1，故执行task1，LED1的状态翻转后，task1自我阻塞500ms。待task3的自我阻塞时间结束，task3重新抢占CPU，task3自我阻塞后，待task2的自我阻塞时间结束，task2重新抢占CPU，待task1的自我阻塞时间结束，task1重新抢占CPU，以此往复，实现双LED灯闪烁。

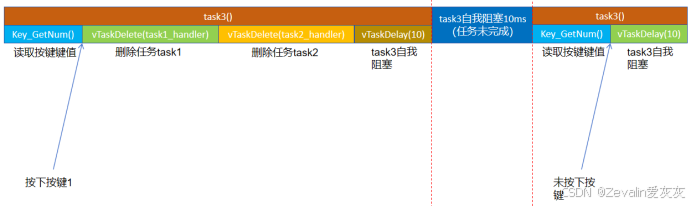

③在某次执行task3时，按下按键1，task1和task2将会被删除，LED1和LED2会停止在任务删除前的状态，不再闪烁。（按下按键1的过程中因为按键消抖使用了vTaskDelay函数，task3会进行短暂的自我阻塞，图中未示出，不过由于task3的优先级最高，阻塞时间结束后task3可重新抢占CPU）

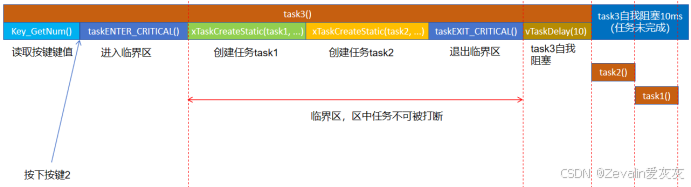

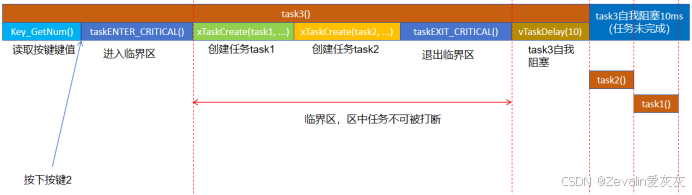

④在只有任务task3的情况下，按下按键2，task1和task2将会重新恢复，LED1和LED2将继续闪烁。（按下按键2的过程中因为按键消抖使用了vTaskDelay函数，task3会进行短暂的自我阻塞，图中未示出，不过由于task3的优先级最高，阻塞时间结束后task3可重新抢占CPU）

三、任务创建和删除的静态方法实验

1、原理图与实验目标

（1）原理图：

（2）实验目标：

①设计4个任务——start_task、task1、task2、task3：

[1]start_task：用于创建其它三个任务，然后删除自身。

[2]task1：实现LED1状态反转。

[3]task2：实现LED2状态反转。

[4]task3：按下按键1，删除task1、task2；按下按键2，创建task1、task2。

②预期实验现象：

[1]程序下载到板子上后，两个LED灯闪烁。

[2]按下按键1后，LED灯停止闪烁，接着按下按键2，LED灯恢复闪烁。

2、实验步骤

（1）将上一节“任务创建和删除的动态方法实验”的工程文件夹复制一份，在拷贝版中进行实验。

（2）在FreeRTOSConfig.h文件中将宏configSUPPORT_STATIC_ALLOCATION配置为1，将宏configMINMAL_STACK_SIZE配置为128，同时添加软件定时器相关配置，注意代码的添加位置（理论上保证能编译即可，不要被一些条件编译覆盖掉）。

#define configSUPPORT_STATIC_ALLOCATION  1        //支持静态申请内存
#define configMINMAL_STACK_SIZE           128      //空闲任务的栈空间大小

/* 软件定时器相关定义 */
#define configUSE_TIMERS                   1            //使能软件定时器
#define configTIMER_TASK_PRIORITY        (configMAX_PRIORITIES - 1)
//定时器任务优先级
#define configTIMER_QUEUE_LENGTH        5            //定时器任务队列长度
#define configTIMER_TASK_STACK_DEPTH    (configMINIMAL_STACK_SIZE * 2)
//定时器任务栈深度

（3）在FreeRTOS_experiment.c中定义空闲任务和定时器任务的任务堆栈及TCB。

StaticTask_t idle_task_tcb;                               //定义空闲任务控制块
StackType_t idle_task_stack[configMINMAL_STACK_SIZE];  //定义空闲任务堆栈

StaticTask_t timer_task_tcb;                                  //定义定时器任务控制块
StackType_t timer_task_stack[configTIMER_TASK_STACK_DEPTH]; //定义定时器任务堆栈

（4）在FreeRTOS_experiment.c中实现接口函数vApplicationGetIdleTaskMemory( )以及vApplicationGetTimerTaskMemory ( )。

//空闲任务内存分配
void vApplicationGetIdleTaskMemory
( StaticTask_t ** ppxIdleTaskTCBBuffer,  //空闲任务控制块
StackType_t ** ppxIdleTaskStackBuffer,  //空闲任务堆栈
uint32_t * pulIdleTaskStackSize)        //空闲任务堆栈大小
{
	* ppxIdleTaskTCBBuffer = &idle_task_tcb;
	* ppxIdleTaskStackBuffer = idle_task_stack;
	* pulIdleTaskStackSize = configMINMAL_STACK_SIZE;
}

//软件定时器内存分配
void vApplicationGetTimerTaskMemory
(StaticTask_t ** ppxTimerTaskTCBBuffer,   //定时器任务控制块
StackType_t ** ppxTimerTaskStackBuffer,   //定时器任务堆栈
uint32_t * pulTimerTaskStackSize)         //定时器任务堆栈大小
{
	* ppxTimerTaskTCBBuffer = &timer_task_tcb;
	* ppxTimerTaskStackBuffer = timer_task_stack;
	* pulTimerTaskStackSize = configTIMER_TASK_STACK_DEPTH;
}

（5）在FreeRTOS_experiment.c中增加如下定义。

//任务堆栈
StackType_t start_task_stack[START_TASK_STACK_SIZE];  //start_task任务的堆栈
StackType_t task1_stack[TASK1_STACK_SIZE];            //task1任务的堆栈
StackType_t task2_stack[TASK2_STACK_SIZE];            //task2任务的堆栈
StackType_t task3_stack[TASK3_STACK_SIZE];            //task3任务的堆栈

//任务控制块
StaticTask_t start_task_tcb;        //start_task任务的控制块
StaticTask_t task1_tcb;             //task1任务的控制块
StaticTask_t task2_tcb;             //task2任务的控制块
StaticTask_t task3_tcb;             //task3任务的控制块

（6）将FreeRTOS_Test函数的实现做如下替换，主要是将动态任务创建函数替换为静态任务创建函数。

void FreeRTOS_Test(void)
{
	//创建任务start_task
	start_task_handler =                         //获取start_task的任务句柄
	xTaskCreateStatic((TaskFunction_t)start_task,    //指向任务函数的指针
                      "start_task",             //任务名字
                      START_TASK_STACK_SIZE,    //任务堆栈大小，单位为字
                      NULL,                //传递给任务函数的参数
                      START_TASK_PRIO,    //任务优先级
                      start_task_stack,         //任务堆栈，一般为数组，由用户分配
                      &start_task_tcb);        //任务控制块指针，由用户分配

	//开启任务调度器
	vTaskStartScheduler();
}

（7）将start_task函数和task3函数的实现做如下替换，主要是将动态任务创建函数替换为静态任务创建函数。

void start_task(void)
{
	//进入临界区（临界区保护，就是保护那些不想被打断的程序段）
	taskENTER_CRITICAL();

  	//创建任务task1
	task1_handler =                            //获取task1的任务句柄
	xTaskCreateStatic((TaskFunction_t)task1,       //指向任务函数的指针
                      "task1",                //任务名字
                      TASK1_STACK_SIZE,   //任务堆栈大小，单位为字
                      NULL,                //传递给任务函数的参数
                      TASK1_PRIO,          //任务优先级
                      task1_stack,            //任务堆栈，一般为数组，由用户分配
                      &task1_tcb);           //任务控制块指针，由用户分配

	//创建任务task2
	task2_handler =                           //获取task2的任务句柄
	xTaskCreateStatic((TaskFunction_t)task2,      //指向任务函数的指针
                      "task2",               //任务名字
                      TASK2_STACK_SIZE,  //任务堆栈大小，单位为字
                      NULL,               //传递给任务函数的参数
                      TASK2_PRIO,         //任务优先级
                      task2_stack,           //任务堆栈，一般为数组，由用户分配
                      &task2_tcb);          //任务控制块指针，由用户分配

	//创建任务task3
	task3_handler =                           //获取task3的任务句柄
	xTaskCreateStatic((TaskFunction_t)task3,      //指向任务函数的指针
                      "task3",               //任务名字
                      TASK3_STACK_SIZE,  //任务堆栈大小，单位为字
                      NULL,               //传递给任务函数的参数
                      TASK3_PRIO,         //任务优先级
                      task3_stack,           //任务堆栈，一般为数组，由用户分配
                      &task3_tcb);          //任务控制块指针，由用户分配

	//删除任务自身
	vTaskDelete(NULL);

	//退出临界区
	taskEXIT_CRITICAL();
}
void task3(void)
{
	uint8_t key = 0;
	while(1)
	{
		key = Key_GetNum();    //读取按键键值
		if(key == 1)
		{
			if(task1_handler != NULL)        //防止重复删除
			{  vTaskDelete(task1_handler);   task1_handler = NULL;  }

			if(task2_handler != NULL)        //防止重复删除
			{  vTaskDelete(task2_handler);   task2_handler = NULL;  }
		}
		if(key == 2)
		{
			//进入临界区
			taskENTER_CRITICAL();

			//创建任务task1
			task1_handler =                           //获取task1的任务句柄
			xTaskCreateStatic((TaskFunction_t)task1,      //指向任务函数的指针
                              "task1",                //任务名字
                              TASK1_STACK_SIZE,   //任务堆栈大小，单位为字
                              NULL,                //传递给任务函数的参数
                              TASK1_PRIO,          //任务优先级
                              task1_stack,    //任务堆栈，一般为数组，由用户分配
                              &task1_tcb);   //任务控制块指针，由用户分配

			//创建任务task2
			task2_handler =                           //获取task2的任务句柄
			xTaskCreateStatic((TaskFunction_t)task2,      //指向任务函数的指针
                              "task2",               //任务名字
                              TASK2_STACK_SIZE,  //任务堆栈大小，单位为字
                              NULL,               //传递给任务函数的参数
                              TASK2_PRIO,                 //任务优先级
                              task2_stack,    //任务堆栈，一般为数组，由用户分配
                              &task2_tcb);   //任务控制块指针，由用户分配
			//退出临界区
			taskEXIT_CRITICAL();
		}
		vTaskDelay(10);  //延时（自我阻塞）10ms
	}
}

（8）程序完善好后点击“编译”，然后将程序下载到开发板上。

3、程序执行流程

（1）main函数全流程：

①初始化OLED模块、按键模块、LED模块。

②调用FreeRTOS_Test函数。

（2）测试函数全流程：

①创建任务start_task。

②开启任务调度器。

（3）多任务调度执行阶段（发生在开启任务调度器以后）：

①start_task任务函数首先进入临界区，在临界区中start_task任务不会被其它任务打断（否则创建task1后，由于task1的优先级较高，start_task任务会被打断），接着start_task任务依次创建任务task1、task2、task3，然后删除自身，接着退出临界区，让出CPU资源。

②三个任务中task3的优先级最高，故优先执行task3，假设先不按下任何按键，task3未接收到任何键码，不做出其它行为，直接自我阻塞10ms，此时task2的优先级最高（除开已阻塞的task3），故执行task2，LED2的状态翻转后，task2自我阻塞500ms，此时未阻塞的就绪任务仅剩task1，故执行task1，LED1的状态翻转后，task1自我阻塞500ms。待task3的自我阻塞时间结束，task3重新抢占CPU，task3自我阻塞后，待task2的自我阻塞时间结束，task2重新抢占CPU，待task1的自我阻塞时间结束，task1重新抢占CPU，以此往复，实现双LED灯闪烁。

③在某次执行task3时，按下按键1，task1和task2将会被删除，LED1和LED2会停止在任务删除前的状态，不再闪烁。（按下按键1的过程中因为按键消抖使用了vTaskDelay函数，task3会进行短暂的自我阻塞，图中未示出，不过由于task3的优先级最高，阻塞时间结束后task3可重新抢占CPU）

④在只有任务task3的情况下，按下按键2，task1和task2将会重新恢复，LED1和LED2将继续闪烁。（按下按键2的过程中因为按键消抖使用了vTaskDelay函数，task3会进行短暂的自我阻塞，图中未示出，不过由于task3的优先级最高，阻塞时间结束后task3可重新抢占CPU）

四、动态任务创建和删除详细过程（源码剖析）

1、xTaskCreate函数及其调用到的函数

（1）xTaskCreate函数本体——prvCreateTask函数：

static TCB_t * prvCreateTask( TaskFunction_t pxTaskCode,
                              const char * const pcName,
                              const configSTACK_DEPTH_TYPE uxStackDepth,
                              void * const pvParameters,
                              UBaseType_t uxPriority,
                              TaskHandle_t * const pxCreatedTask )
{
    TCB_t * pxNewTCB;

    #if ( portSTACK_GROWTH > 0 )   //判断栈的生长方向，分别做处理
    {
        pxNewTCB = ( TCB_t * ) pvPortMalloc( sizeof( TCB_t ) );

        if( pxNewTCB != NULL )
        {
            ( void ) memset( ( void * ) pxNewTCB, 0x00, sizeof( TCB_t ) );

            pxNewTCB->pxStack = ( StackType_t * ) pvPortMallocStack( ( ( ( size_t ) uxStackDepth ) * sizeof( StackType_t ) ) );

            if( pxNewTCB->pxStack == NULL )
            {
                vPortFree( pxNewTCB );
                pxNewTCB = NULL;
            }
        }
    }
    #else /* STM32中的栈都是向下生长的（堆是向上生长的） */
    {
        StackType_t * pxStack;   //定义任务堆栈

        pxStack = pvPortMallocStack( ( ( ( size_t ) uxStackDepth ) * sizeof( StackType_t ) ) ); //FreeRTOS自动为任务申请栈空间

        if( pxStack != NULL )       //判断栈空间是否申请成功
        {
            pxNewTCB = ( TCB_t * ) pvPortMalloc( sizeof( TCB_t ) );  //申请任务控制块专属内存

            if( pxNewTCB != NULL )  //判断任务控制块内存是否申请成功
            {
                ( void ) memset( ( void * ) pxNewTCB, 0x00, sizeof( TCB_t ) );

                pxNewTCB->pxStack = pxStack;  //初始化任务控制块中的pxStack成员
            }
            else
            {
                vPortFreeStack(pxStack);  //任务控制块申请失败，释放之前申请的栈空间
            }
        }
        else
        {
            pxNewTCB = NULL;    //栈空间申请失败，那么任务控制块也创建失败
        }
    }
    #endif /* portSTACK_GROWTH */

    if( pxNewTCB != NULL )   //判断任务控制块内存是否申请成功
    {
        #if ( tskSTATIC_AND_DYNAMIC_ALLOCATION_POSSIBLE != 0 )
        {
            pxNewTCB->ucStaticallyAllocated = tskDYNAMICALLY_ALLOCATED_STACK_AND_TCB;
        }
        #endif /* tskSTATIC_AND_DYNAMIC_ALLOCATION_POSSIBLE */

		//初始化任务控制块中的所有成员
        prvInitialiseNewTask( pxTaskCode, pcName, uxStackDepth, pvParameters, uxPriority, pxCreatedTask, pxNewTCB, NULL );
    }

    return pxNewTCB;
}

（2）prvInitialiseNewTask函数：

static void prvInitialiseNewTask( TaskFunction_t pxTaskCode,
                                  const char * const pcName,
                                  const configSTACK_DEPTH_TYPE uxStackDepth,
                                  void * const pvParameters,
                                  UBaseType_t uxPriority,
                                  TaskHandle_t * const pxCreatedTask,
                                  TCB_t * pxNewTCB,
                                  const MemoryRegion_t * const xRegions )
{
    StackType_t * pxTopOfStack;
    UBaseType_t x;

    #if ( portUSING_MPU_WRAPPERS == 1 )
        BaseType_t xRunPrivileged;

        if( ( uxPriority & portPRIVILEGE_BIT ) != 0U )
        {
            xRunPrivileged = pdTRUE;
        }
        else
        {
            xRunPrivileged = pdFALSE;
        }
        uxPriority &= ~portPRIVILEGE_BIT;
    #endif /* portUSING_MPU_WRAPPERS == 1 */

    #if ( tskSET_NEW_STACKS_TO_KNOWN_VALUE == 1 )
    {
        //用一个值将堆栈填满，用于调试
        ( void ) memset( pxNewTCB->pxStack, ( int ) tskSTACK_FILL_BYTE, ( size_t ) uxStackDepth * sizeof( StackType_t ) );
    }
    #endif /* tskSET_NEW_STACKS_TO_KNOWN_VALUE */

    #if ( portSTACK_GROWTH < 0 )   //判断栈的生长方向，分别做处理
    {
        pxTopOfStack = &( pxNewTCB->pxStack[ uxStackDepth - ( configSTACK_DEPTH_TYPE ) 1 ] );
        pxTopOfStack = ( StackType_t * ) ( ( ( portPOINTER_SIZE_TYPE ) pxTopOfStack ) & ( ~( ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK ) ) );  //栈顶指针

        configASSERT( ( ( ( portPOINTER_SIZE_TYPE ) pxTopOfStack & ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK ) == 0U ) );

        #if ( configRECORD_STACK_HIGH_ADDRESS == 1 )
        {
            pxNewTCB->pxEndOfStack = pxTopOfStack;
        }
        #endif /* configRECORD_STACK_HIGH_ADDRESS */
    }
    #else /* STM32中的栈都是向下生长的（堆是向上生长的），编译上面的代码块 */
    {
        pxTopOfStack = pxNewTCB->pxStack;
        pxTopOfStack = ( StackType_t * ) ( ( ( ( portPOINTER_SIZE_TYPE ) pxTopOfStack ) + portBYTE_ALIGNMENT_MASK ) & ( ~( ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK ) ) );

        configASSERT( ( ( ( portPOINTER_SIZE_TYPE ) pxTopOfStack & ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK ) == 0U ) );

        pxNewTCB->pxEndOfStack = pxNewTCB->pxStack + ( uxStackDepth - ( configSTACK_DEPTH_TYPE ) 1 );
    }
    #endif /* portSTACK_GROWTH */

    if( pcName != NULL )
    {
        for( x = ( UBaseType_t ) 0; x < ( UBaseType_t ) configMAX_TASK_NAME_LEN; x++ )
        {
            pxNewTCB->pcTaskName[ x ] = pcName[ x ];   //任务名初始化（任务名有最大长度限制）

            if( pcName[ x ] == ( char ) 0x00 )
            {
                break;
            }
            else
            {
                mtCOVERAGE_TEST_MARKER();
            }
        }

        pxNewTCB->pcTaskName[ configMAX_TASK_NAME_LEN - 1U ] = '\0';
    }
    else
    {
        mtCOVERAGE_TEST_MARKER();
    }

    configASSERT( uxPriority < configMAX_PRIORITIES );

    if( uxPriority >= ( UBaseType_t ) configMAX_PRIORITIES )
    {
        uxPriority = ( UBaseType_t ) configMAX_PRIORITIES - ( UBaseType_t ) 1U;
    }
    else
    {
        mtCOVERAGE_TEST_MARKER();
    }

    pxNewTCB->uxPriority = uxPriority;  //任务优先级初始化
    #if ( configUSE_MUTEXES == 1 )
    {
        pxNewTCB->uxBasePriority = uxPriority;
    }
    #endif /* configUSE_MUTEXES */

    vListInitialiseItem( &( pxNewTCB->xStateListItem ) );   //初始化状态列表项
    vListInitialiseItem( &( pxNewTCB->xEventListItem ) );  //初始化事件列表项

    listSET_LIST_ITEM_OWNER( &( pxNewTCB->xStateListItem ), pxNewTCB );  //状态列表项的归属为该任务

	//如果几个任务都需要同一个事件唤醒，那么事件发生时会按照任务优先级选择首先唤醒的任务
    listSET_LIST_ITEM_VALUE( &( pxNewTCB->xEventListItem ), ( TickType_t ) configMAX_PRIORITIES - ( TickType_t ) uxPriority );
    listSET_LIST_ITEM_OWNER( &( pxNewTCB->xEventListItem ), pxNewTCB );  //事件列表项的归属为该任务

    #if ( portUSING_MPU_WRAPPERS == 1 )
    {
        vPortStoreTaskMPUSettings( &( pxNewTCB->xMPUSettings ), xRegions, pxNewTCB->pxStack, uxStackDepth );
    }
    #else
    {
        ( void ) xRegions;
    }
    #endif

    #if ( configUSE_C_RUNTIME_TLS_SUPPORT == 1 )
    {
        configINIT_TLS_BLOCK( pxNewTCB->xTLSBlock, pxTopOfStack );
    }
    #endif

    #if ( portUSING_MPU_WRAPPERS == 1 )
    {
        #if ( portHAS_STACK_OVERFLOW_CHECKING == 1 )
        {
            #if ( portSTACK_GROWTH < 0 )
            {
                pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxNewTCB->pxStack, pxTaskCode, pvParameters, xRunPrivileged, &( pxNewTCB->xMPUSettings ) );
            }
            #else /* portSTACK_GROWTH */
            {
                pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxNewTCB->pxEndOfStack, pxTaskCode, pvParameters, xRunPrivileged, &( pxNewTCB->xMPUSettings ) );
            }
            #endif /* portSTACK_GROWTH */
        }
        #else /* portHAS_STACK_OVERFLOW_CHECKING */
        {
            pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxTaskCode, pvParameters, xRunPrivileged, &( pxNewTCB->xMPUSettings ) );
        }
        #endif /* portHAS_STACK_OVERFLOW_CHECKING */
    }
    #else /* portUSING_MPU_WRAPPERS */
    {
        //栈空间初始化
        #if ( portHAS_STACK_OVERFLOW_CHECKING == 1 )
        {
            #if ( portSTACK_GROWTH < 0 )
            {
                pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxNewTCB->pxStack, pxTaskCode, pvParameters );
            }
            #else /* portSTACK_GROWTH */
            {
                pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxNewTCB->pxEndOfStack, pxTaskCode, pvParameters );
            }
            #endif /* portSTACK_GROWTH */
        }
        #else /* portHAS_STACK_OVERFLOW_CHECKING */
        {
            pxNewTCB->pxTopOfStack = pxPortInitialiseStack( pxTopOfStack, pxTaskCode, pvParameters );
        }
        #endif /* portHAS_STACK_OVERFLOW_CHECKING */
    }
    #endif /* portUSING_MPU_WRAPPERS */

    #if ( configNUMBER_OF_CORES > 1 )
    {
        pxNewTCB->xTaskRunState = taskTASK_NOT_RUNNING;

        if( ( ( TaskFunction_t ) pxTaskCode == ( TaskFunction_t ) prvIdleTask ) || ( ( TaskFunction_t ) pxTaskCode == ( TaskFunction_t ) prvPassiveIdleTask ) )
        {
            pxNewTCB->uxTaskAttributes |= taskATTRIBUTE_IS_IDLE;
        }
    }
    #endif /* #if ( configNUMBER_OF_CORES > 1 ) */

    if( pxCreatedTask != NULL )
    {
        *pxCreatedTask = ( TaskHandle_t ) pxNewTCB;  //初始化任务句柄
    }
    else
    {
        mtCOVERAGE_TEST_MARKER();
    }
}

（3）pxPortInitialiseStack函数：

①该函数用于初始化栈空间中的内容，如下图所示（图示中的“寄存器”并不是说申请的内存等于寄存器，而是指后续数据出栈时会传入相应的寄存器），pxTopOfStack指针从高地址的初始位置开始往下移动，同时往栈空间中写入相应的数据，然后将移动后的栈指针返回。

[1]寄存器xPSR被初始为0x01000000，其中bit24被置1，表示使用Thumb指令。

[2]寄存器PC被初始化为任务函数指针，假设是vTask_A（对应任务A），当某次任务切换后，任务A获得CPU控制权，任务函数vTask_A被出栈到PC寄存器，之后会执行任务A的代码。

[3]LR寄存器初始化为函数指针prvTaskExitError，这是由移植层提供的一个出错处理函数。

[4]子函数的调用通过寄存器R0~R3传递参数，创建任务时，传入的参数被保存到R0中，用来向任务传递参数。

②源码剖析：

StackType_t * pxPortInitialiseStack( StackType_t * pxTopOfStack,
                                     TaskFunction_t pxCode,
                                     void * pvParameters )
{
    /* Simulate the stack frame as it would be created by a context switch interrupt. */
    pxTopOfStack--;     /* Offset added to account for the way the MCU uses the stack on entry/exit of interrupts. */
    *pxTopOfStack = portINITIAL_XPSR;           /* xPSR的bit24位置1 */
    pxTopOfStack--;
    *pxTopOfStack = ((StackType_t) pxCode) & portSTART_ADDRESS_MASK; /* PC */
    pxTopOfStack--;
    *pxTopOfStack = (StackType_t) prvTaskExitError; /* LR */

    pxTopOfStack -= 5;                           /* R12, R3, R2 and R1. */
    *pxTopOfStack = (StackType_t) pvParameters;    /* R0 */
    pxTopOfStack -= 8;                  /* R11, R10, R9, R8, R7, R6, R5 and R4. */

    return pxTopOfStack;
}

（4）prvAddNewTaskToReadyList函数：

static void prvAddNewTaskToReadyList( TCB_t * pxNewTCB )
{
    taskENTER_CRITICAL();
    {
        uxCurrentNumberOfTasks = ( UBaseType_t ) ( uxCurrentNumberOfTasks + 1U );  //任务数量+1

        if( pxCurrentTCB == NULL )     //判断新创建的任务是否是第一个任务
        {
            pxCurrentTCB = pxNewTCB;  //pxCurrentTCB指向新创建的任务

            if( uxCurrentNumberOfTasks == ( UBaseType_t ) 1 )  //再次确认新创建的任务是否是第一个任务
            {
				//初始化32个就绪列表（每个优先级各1个）、2个延时列表、1个等待就绪列表、1个等待删除列表、1个挂起列表
				prvInitialiseTaskLists();
			}
            else
            {
                mtCOVERAGE_TEST_MARKER();
            }
        }
        else
        {
            if( xSchedulerRunning == pdFALSE )  //判断调度器是否未启动
            {
                if( pxCurrentTCB->uxPriority <= pxNewTCB->uxPriority )
                {
                    pxCurrentTCB = pxNewTCB;  //如果新创建的任务优先级较高，pxCurrentTCB要指向优先级更高的任务
                }
                else
                {
                    mtCOVERAGE_TEST_MARKER();
                }
            }
            else
            {
                mtCOVERAGE_TEST_MARKER();
            }
        }

        uxTaskNumber++;  //任务标号自增

        #if ( configUSE_TRACE_FACILITY == 1 )
        {
            pxNewTCB->uxTCBNumber = uxTaskNumber;
        }
        #endif /* configUSE_TRACE_FACILITY */
        traceTASK_CREATE( pxNewTCB );

        prvAddTaskToReadyList( pxNewTCB );  //将新创建的任务添加进就绪列表中

        portSETUP_TCB( pxNewTCB );
    }
    taskEXIT_CRITICAL();

    if( xSchedulerRunning != pdFALSE )  //判断任务调度器是否开启
    {
		//如果当前任务的优先级非最高，执行一次任务切换，调度优先级最高的任务执行
        taskYIELD_ANY_CORE_IF_USING_PREEMPTION( pxNewTCB );
    }
    else
    {
        mtCOVERAGE_TEST_MARKER();
    }
}



2、vTaskDelete函数本体

void vTaskDelete( TaskHandle_t xTaskToDelete )
{
    TCB_t * pxTCB;
    BaseType_t xDeleteTCBInIdleTask = pdFALSE;
    BaseType_t xTaskIsRunningOrYielding;

    traceENTER_vTaskDelete( xTaskToDelete );

    taskENTER_CRITICAL();  //进入临界区（关中断）
    {
        pxTCB = prvGetTCBFromHandle( xTaskToDelete );  //获取要删除的任务控制块

		//将任务移出状态列表，并判断移出后列表是否为空，是则将列表对应的位清零
        if( uxListRemove( &( pxTCB->xStateListItem ) ) == ( UBaseType_t ) 0 )
            taskRESET_READY_PRIORITY( pxTCB->uxPriority );
        else
            mtCOVERAGE_TEST_MARKER();

        //判断该任务是否在等待某个事件，是则将其事件列表项移除
        if( listLIST_ITEM_CONTAINER( &( pxTCB->xEventListItem ) ) != NULL )
            ( void ) uxListRemove( &( pxTCB->xEventListItem ) );
        else
            mtCOVERAGE_TEST_MARKER();

        uxTaskNumber++;

        xTaskIsRunningOrYielding = taskTASK_IS_RUNNING_OR_SCHEDULED_TO_YIELD( pxTCB );

        //判断当前运行的任务是否是需要删除的任务（以及任务调度器是否已开启）
        if((xSchedulerRunning !=pdFALSE) && (xTaskIsRunningOrYielding !=pdFALSE))
        {
            vListInsertEnd( &xTasksWaitingTermination, &( pxTCB->xStateListItem ) );  //将任务移动至等待删除列表

            ++uxDeletedTasksWaitingCleanUp;  //等待删除列表任务数自增

            traceTASK_DELETE( pxTCB );

            xDeleteTCBInIdleTask = pdTRUE;

            #if ( configNUMBER_OF_CORES == 1 )
                portPRE_TASK_DELETE_HOOK( pxTCB, &( xYieldPendings[ 0 ] ) );
            #else
                portPRE_TASK_DELETE_HOOK( pxTCB, &( xYieldPendings[ pxTCB->xTaskRunState ] ) );
            #endif

            #if ( configNUMBER_OF_CORES > 1 )
            {
                if( taskTASK_IS_RUNNING( pxTCB ) == pdTRUE )
                {
                    if(pxTCB->xTaskRunState == ( BaseType_t )portGET_CORE_ID() )
                    {
                        configASSERT( uxSchedulerSuspended == 0 );
                        taskYIELD_WITHIN_API();
                    }
                    else
                    {
                        prvYieldCore( pxTCB->xTaskRunState );
                    }
                }
            }
            #endif /* #if ( configNUMBER_OF_CORES > 1 ) */
        }
        else
        {
            --uxCurrentNumberOfTasks;   //现有的任务总数自减
            traceTASK_DELETE( pxTCB );

            prvResetNextTaskUnblockTime();  //更新下一个任务的阻塞超时时间
        }
    }
    taskEXIT_CRITICAL();  //退出临界区（开中断）

    if( xDeleteTCBInIdleTask != pdTRUE ) //如果要删除的任务不是当前正在运行的任务
    {
        prvDeleteTCB( pxTCB );   //释放任务的堆栈内存
    }

    #if ( configNUMBER_OF_CORES == 1 )
    {
        if( xSchedulerRunning != pdFALSE )     //判断任务调度器是否已开启
        {
            if( pxTCB == pxCurrentTCB )      //判断需要删除的任务是否正在运行
            {
                configASSERT( uxSchedulerSuspended == 0 );
                taskYIELD_WITHIN_API();      //执行一次任务切换
            }
            else
            {
                mtCOVERAGE_TEST_MARKER();
            }
        }
    }
    #endif /* #if ( configNUMBER_OF_CORES == 1 ) */

    traceRETURN_vTaskDelete();
}



FreeRTOS任务调度从入门到精通
大模型大数据攻城狮的专栏
08-13 903
FreeRTOS 任务调度是 FreeRTOS 操作系统的核心功能之一，它负责根据一定的策略和算法，对系统中的多个任务进行合理的分配和处理，以确保系统的稳定性和高效性。在嵌入式系统中，任务调度尤为关键，因为它直接影响到系统的实时性和响应能力。FreeRTOS 任务调度的基本原理主要基于优先级调度算法。在 FreeRTOS 中，每个任务都被赋予一个优先级，任务调度器根据任务的优先级来决定哪个任务应该首先获得处理器的执行权。当系统中有多个任务同时处于就绪状态时，优先级最高的任务将首先被执行。
FreeRTOS全攻略：从入门到精通
邓邓子的博客
05-20 4154
本文聚焦 FreeRTOS，从基础概念出发，阐述其开源、轻量级等优势。着重介绍 FreeRTOS 入门知识，涵盖内存管理、任务操作、同步互斥机制等核心内容。其中，空闲任务与钩子函数保障系统基础运行与功能扩展；队列、信号量、互斥锁和事件组等机制，分别从数据传递、资源访问控制、优先级问题解决及多任务同步等方面，为开发者提供高效的任务间协作与资源管理方案，助力开发者掌握 FreeRTOS 核心技术，为嵌入式项目开发筑牢基础。
FreeRTOS--任务创建与管理
m0_65737814的博客
04-25 1587
FreeRTOS创建任务学习记录
FreeRTOS学习 -- 任务相关API函数
不积跬步，无以至千里
05-09 1168
FreeRTOS 最基本的功能就是任务管理，而任务管理最基本的操作就是创建和删除任务。
FreeRTOS vTaskStartScheduler流程
小白变大白之路
03-29 3531
1. FreeRTOS是通过vTaskStartScheduler()函数来启动运行的。 （1）在该流程中首先创建了idleTask （2）创建TimerTask （3）关中断portDISABLE_INTERRUPTS(); void vTaskStartScheduler( void ) { BaseType_t xReturn; /* Add the idle task at the lowest priority. */ #if( configSUPPORT_STATIC_ALLOCATION
FreeRTOS任务创建和删除API函数
nippon1218的博客
12-30 513
FreeRTOS 最基本的功能就是任务管理，而任务管理最基本的操作就是创建和删除任务， FreeRTOS 的任务创建和删除 API 函数如下表 所示： 函数 描述 xTaskCreate() 使用动态的方法创建一个任务 xTaskCreateStaatic() 使用静态的方法创建一个任务
FreeRTOS学习笔记——FreeRTOS任务创建和删除实验(动态方法)
唯恋殊雨的博客
06-12 9495
6.1 任务创建和删除API 函数FreeRTOS 最基本的功能就是任务管理，而任务管理最基本的操作就是创建和删除任务，FreeRTOS 的任务创建和删除API 函数如表6.1.1.1 所示：1、函数xTaxkCreate()此函数用来创建一个任务，任务需要RAM 来保存与任务有关的状态信息(任务控制块)，任务也需要一定的RAM 来作为任务堆栈。如果使用函数xTaskCreate()来创建任务的话...
FreeRTOS从入门到精通 第四章（任务挂起和恢复）
Zevalin的博客
01-01 1312
（1）任务挂起和恢复的本质就是调用FreeRTOS的API函数。API函数描述挂起任务恢复被挂起的任务在中断中恢复被挂起的任务（2）挂起任务类似暂停任务，它可重新恢复，但删除任务则是将任务永远删除，除非是重新创建任务（任务也会重头开始执行），否则任务将永远消失。（3）带“FromISR”后缀的函数是在中断函数中专用的API函数。
FreeRTOS从入门到精通 第九章（时间片调度）
Zevalin的博客
01-23 1829
②任务task1、task2同优先级，由于task1先创建，它在就绪队列的首端，于是先执行task1，task1的执行逻辑如下图所示，因为语句集合1中的语句也需要时间运行，经过实际验证，运行四次语句集合1的总耗时是大于10ms的，于是会出现在task1第四次死等时有任务切换的情况。（3）删除FreeRTOS_experiment.c文件中task3任务的相关内容，将task1和task2的任务优先级均设置为2，并修改task1和task2的实现，各自维护的计数值在死循环内每10ms自增一次。
FreeRTOS从入门到精通 第一章（初识FreeRTOS）
Zevalin的博客
12-29 1579
（1）裸机又称为前后台系统，前台系统指的中断服务函数，后台系统指的大循环，即应用程序。（2）裸机的特点：①实时性很差，应用程序得依次执行。②容易出现空等待的情况，浪费CPU资源。③结构臃肿，所有功能的代码放在一个主循环中。（1）FreeRTOS的内核支持抢占式、合作式和时间片调度。（2）系统的组件在创建时可以选择动态或者静态的RAM，比如任务、消息队列、信号量、软件定时器等等。（3）提供了一个用于低功耗的Tickless模式（在任务空闲时，关闭其外设时钟）。
FreeRTOS从入门到精通 第八章（任务调度）
Zevalin的博客
01-05 751
⑤调用函数prvEnableVFP使能FPU。（1）作用：启动任务调度器，任务调度器启动后，FreeRTOS便会开始进行任务调度。③关闭中断，防止调度器开启之前或过程中，受中断干扰，会在运行第一个任务时打开中断。（1）作用：完成启动任务调度器中与硬件架构相关的配置部分，以及启动第一个任务。①检测用户在FreeRTOSConfig.h文件中对中断的相关配置是否有误。④初始化全局变量，并将任务调度器的运行标志设置为已运行。⑤初始化任务运行时间统计功能的时基定时器。②如果使能软件定时器，则创建定时器任务。
FreeRTOS 从入门到精通-任务调度
m0_74433188的博客
08-18 420
初写系列文章之初，笔者只是当作可以随时回顾的学习笔记来写，并没有想到这些偏技术的文章收获了意料之外的阅读量和关注。首先当然很欣喜自己的文章能够得到了读者们的认可，但同时也有种使命感，既期望启迪并与大家共同提高嵌入式开发的技术，因此我会根据个人的体会和读者的反馈不时添加和补充理论篇文章的内容。相信读者通过系列文章只是了解理论的话都会有种意犹未尽的感觉吧。现在，笔者将结合自己的经验和所阅读的书籍内容，通过一些典型的代码来充分展示FreeRTOS操作系统的特性和能力。本人才疏学浅，这个实战篇系列也只是抛砖引玉。
FreeRTOS系统从入门到精通万字保姆级教程
大模型大数据攻城狮的专栏
08-14 1435
例如，在基于ARM的硬件平台上，可能需要实现针对ARM处理器的上下文切换代码，并确保FreeRTOS能够正确地响应和处理ARM架构的中断。需要注意的是，在删除任务之前应确保任务已经完成了其所有重要的工作，并且没有其他的任务依赖于它，以避免数据丢失或系统不稳定。任务的优先级设定是其中的关键环节。在复杂的系统中，可能会有大量的任务需要同时运行，而这些任务的重要性和紧急程度各不相同。这通常包括创建初始任务（这些任务将负责系统的初始化和后续任务的调度）、设置系统时钟（以确保任务的准时调度和延时功能的正确性）等。
【FreeRTOS消息队列入门到精通】：掌握任务间通信的10大核心技巧与实战策略
[【FreeRTOS消息队列入门到精通】：掌握任务间通信的10大核心技巧与实战策略](https://d2v6vdsk2p900z.cloudfront.net/original/2X/c/c62a0fe3895667d39faf01b781a502adc1265feb.png) # 1. FreeRTOS消息队列的基本...
STM32单片机：基本定时器应用：精确定时(STM32L4xx)
09-29 636
摘要：本文介绍了STM32单片机基本定时器的应用方法。通过配置TIM6定时器实现10ms精确定时中断，在中断服务程序中设置计数器，主程序根据计数器标志位实现200ms周期的流水灯控制。详细说明了定时器时钟配置（36.864MHz分频至3.6864MHz）、寄存器设置（ARR=36864实现10ms中断）及中断处理流程，展示了如何利用基本定时器为系统提供精确的时间基准。实验采用STM32L431RCT6芯片，通过PC6-PC9控制LED实现流水灯效果。
stm32内部flash
m0_68615655的博客
09-30 372
使用指针访问存储器 因为挂载在总线上 所以可以通过指针指向地址进行访问 __IO防止编译器优化 keil默认是最低优化 所以不需要加__IO 但是想优化代码降低空间占用率 提升优化等级到最高 防止出现问题 加上__IO 防止被优化掉 让他原封不动的执行 当多线程的时候 例如中断 你在中断改变了一个变量 程序是从缓存里更改的 可能并不知道在中断里更改了 会出现问题 所以加上volatile 防止优化 告诉编译器这个变量是易变的 从内存查看 防止出问题。
【stm32】cube固件解析和放入工程（HAL_F4）
2301_79858368的博客
09-30 720
首先cmd中使用命令生成文件夹方便观看生成的有60000多行，不要用/f就只有文件夹_htmresc一般这个名就是图片资源和html等，Documentation就是文档。Projects存放，包含各种外设的使用模板和复杂应用。Drivers存放，包含CMSIS内核文件、MCU外设驱动等。存放，即一些功能丰富的，如ST自家的USB驱动、第三方操作系统FreeRTOS、网络协议栈LwIP和文件系统FatFs等。Utilities包含针对的特定代码（如BSP驱动）和资源。
STM32 智能垃圾桶项目笔记（四）：PWM 回顾与舵机（SG90）控制实现
2502_90552706的博客
09-29 2450
本文记录了基于STM32控制舵机SG90的学习笔记。通过PWM信号控制舵机角度，重点包括： PWM核心概念回顾：占空比与频率的定义，以及定时器配置原理； SG90舵机工作原理：需要50Hz（20ms周期）PWM信号，通过0.5ms-2.5ms高电平时间对应0°-180°角度； CubeMX配置：使用定时器2生成50Hz PWM信号，详细计算了预分频值和ARR参数； 驱动代码实现：封装初始化函数和角度设置函数，实现角度到CCR值的线性映射； 测试验证：在主函数中实现舵机周期性转动45°的测试。 本文为智能垃圾
嵌入式开发学习日志33——stm32之PWM舵机简单项目
最新发布
A9better的博客
10-03 231
解决完定时器模块的初始化后，设置PWM的工作模式，Mode这里就选择最常用到的PWM1模式；为计算方便的数值，PSC取71，ARR+1取20k。源文件部分，还是先开启需要用到的时钟，这里要用到PA1引脚，因此开启GPIOA时钟，由于之后要用到复用输出模式，所以还要开启AFIO时钟。至于TIM2定时器模块，在初始化时没有采用上次手动输入参数的形式，由于项目的目标明确，所以先计算出pwm的频率。在主函数中，直接通过按键按下的形式实现舵机角度的旋转，但是这里对底层代码进行讲述，main函数中的部分暂时不讲。
单片机高级特性探索：从入门到精通
"删繁就简-单片机入门到精通第三章主要讲解了单片机的高级特性，包括Cache、总线、DMA、存储器管理和嵌入式与操作系统的相关内容。书中通过对比早期的个人电脑与现代高端单片机的性能，展示了单片机技术的快速发展。...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Zevalin爱灰灰

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
