Mohr-Coulomb理论简介
1. 概念
Mohr-Coulomb理论是土力学和岩石力学中描述材料抗剪强度的经典理论，它基于库仑剪切破坏准则和摩尔应力圆的结合，用于预测土体或岩体在外部载荷作用下的破坏条件。
2. Mohr-Coulomb准则的基本公式
τ = c + σ tan φ \tau = c + \sigma \tan \varphi τ=c+σtanφ
其中， τ \tau τ 为剪应力； c c c 为内聚力； σ \sigma σ 为有效应力； φ \varphi φ 为内摩擦角。
该公式表明材料在破坏时的剪应力由两个部分决定：内聚力 c c c 和摩擦项 σ tan φ \sigma \tan \varphi σtanφ。

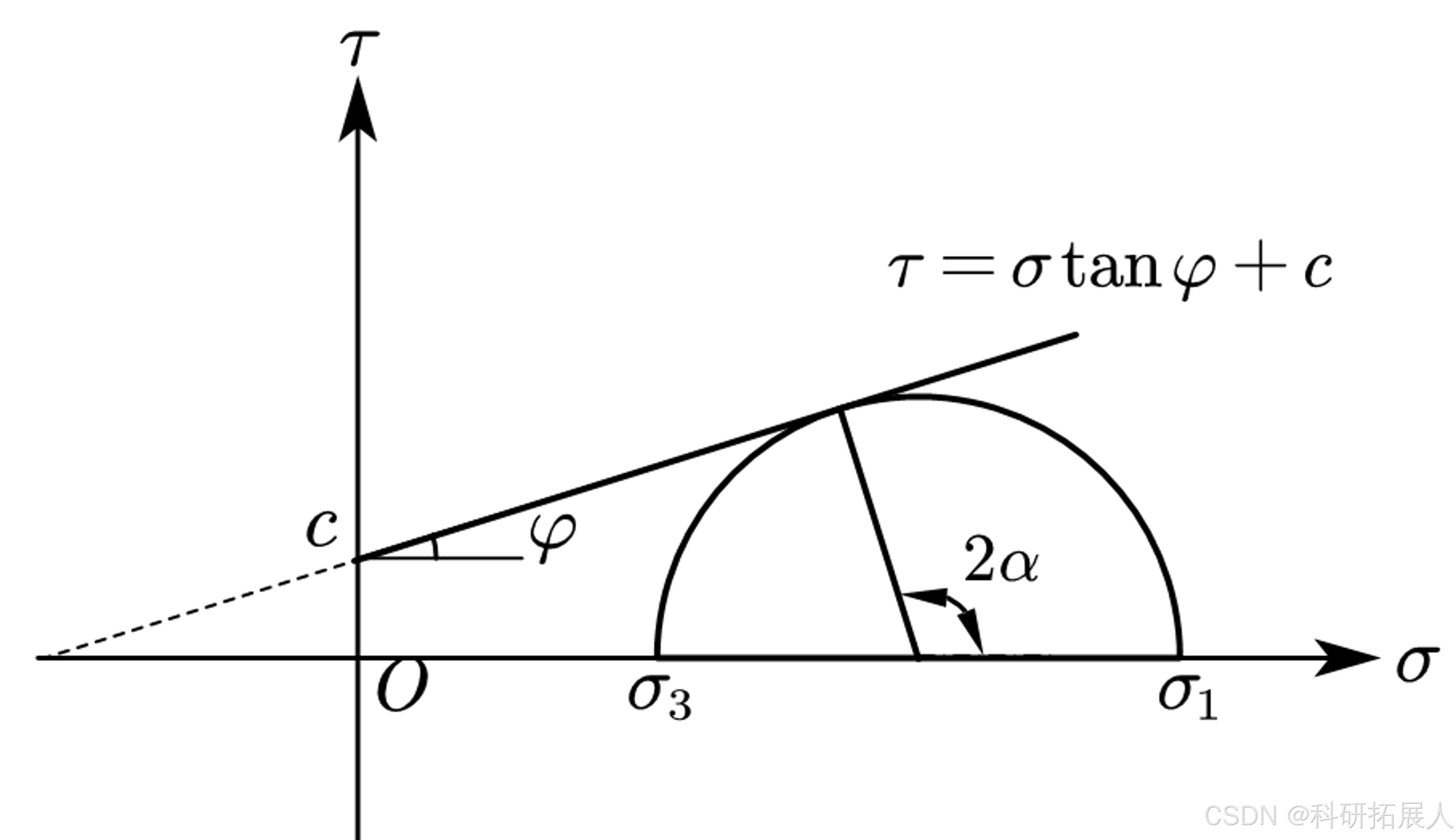

3. Mohr应力圆
用于表示平面上的应力状态，横坐标为正应力 σ \sigma σ，纵坐标为剪应力 τ \tau τ。Mohr-Coulomb破坏包络线是通过多个应力状态的破坏点绘制出的直线，该直线的斜率为 tan φ \tan \varphi tanφ，截距为 c c c。当应力状态超过该包络线时，材料发生破坏。
4. Mohr-Coulomb准则的工程应用
- 边坡稳定性分析：确定边坡滑动破坏的安全系数
- 挡土墙土压力计算：计算主动土压力和被动土压力
- 地基承载力分析：估计地基的极限承载力
- 隧道与边坡工程：分析土体或岩体的稳定性，判断破坏风险
5. Mohr-Coulomb准则的局限性
- 认为破坏是由剪应力控制，未考虑拉应力对破坏的影响
- 假设破坏包络线为直线，而许多土体的强度特性呈非线性，尤其在高应力状态下
- 忽略了应变软化和应变率等因素的影响
6. Mohr-Coulomb屈服准则
6.1 屈服概念
固体受到荷载作用后，随着荷载增大，由弹性状态过渡到塑性状态，这种过渡叫做屈服，而物体内某一点开始产生塑性应变时，应力或应变所必须满足的条件叫做屈服条件。

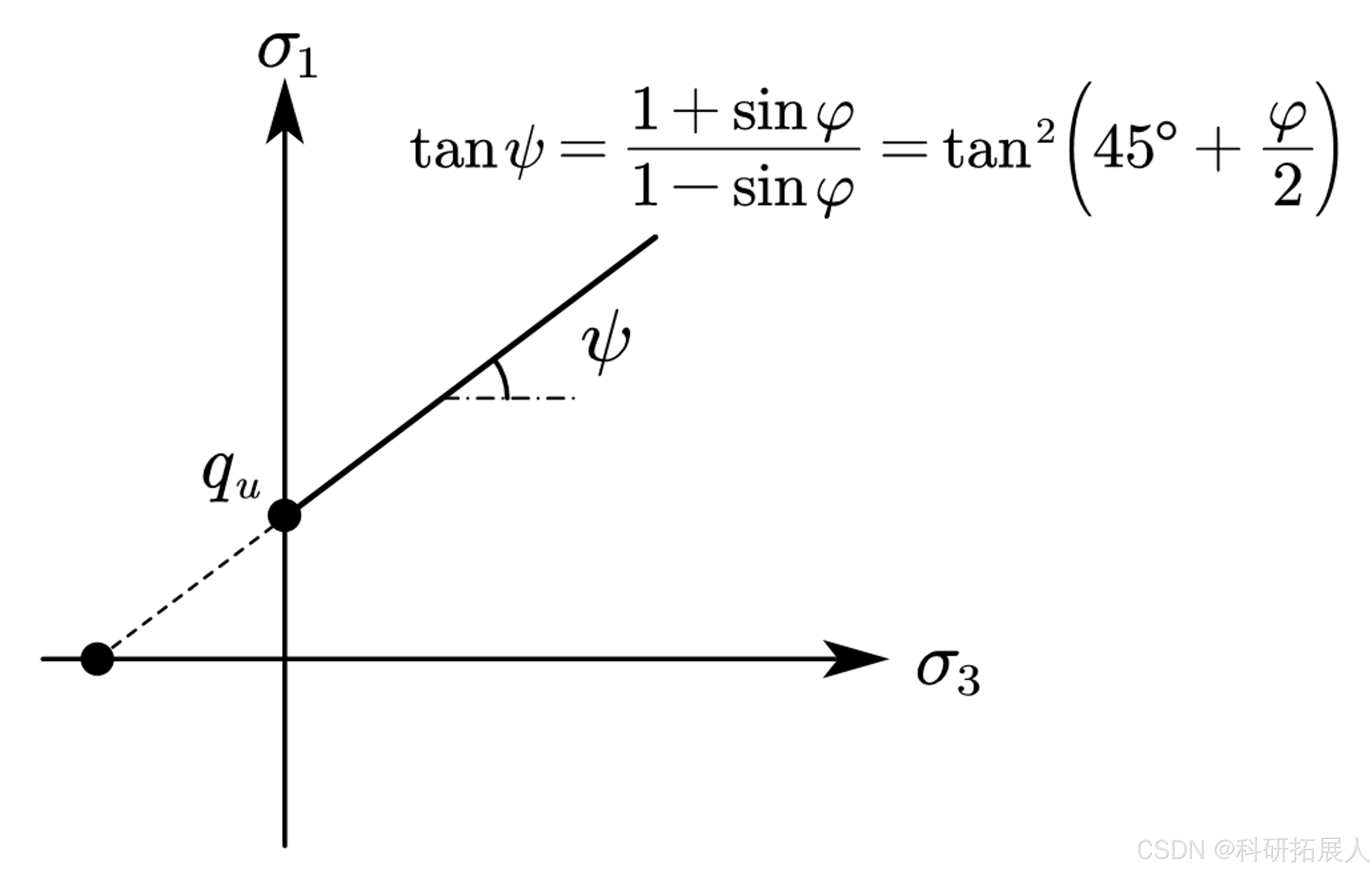

6.2 屈服条件推导
6.2.1 Mohr-Coulomb屈服准则的基本公式
τ = c + σ tan φ \tau = c + \sigma \tan \varphi τ=c+σtanφ
6.2.2 Mohr圆分析：主应力到剪应力的转换
为了分析某一特定方向上的剪应力 τ \tau τ，采用 Mohr 圆方法。
假设材料处于平面应力状态，其最大主应力为 σ 1 \sigma_1 σ1，最小主应力为 σ 3 \sigma_3 σ3，设某个角度 ψ \psi ψ 上的剪切面，其法向应力 σ n \sigma_n σn 和剪应力 τ n \tau_n τn 为：
τ n = 1 2 ( σ 1 − σ 3 ) sin 2 ψ σ n = 1 2 ( σ 1 + σ 3 ) + 1 2 ( σ 1 − σ 3 ) cos 2 ψ \begin{aligned} \tau_n &= \frac{1}{2}(\sigma_1 - \sigma_3) \sin 2\psi \\ \sigma_n &= \frac{1}{2}(\sigma_1 + \sigma_3) + \frac{1}{2}(\sigma_1 - \sigma_3)\cos 2\psi \end{aligned} τnσn=2
