32位处理器的指令操作尺寸
在32位处理器中，源操作数既可以是32位的，也可以是16位的，还可以是8位的，目的操作数同理，并且在实模式下，也可以用32位寄存器来访问内存，那么是不是说实模式下也可以访问全部4G字节内存呢？通常来讲，是不行的，因为32位处理器的描述符高速缓存中，除了有线性基地址，还有段界限，在实模式下计算机会将其预置为0xFFFF，也就是64KB，如果超过这个界限也会被处理器阻止，这样以保证程序在实模式下和8086的表现相同。比如下面这样：
mov cx, 0x2000
mov ds, cx ;将逻辑段地址0x2000加载到ds中
mov eax, 0xFFFF
mov bl, [eax] ;从偏移量为0xFFFF的地方取一个字节
mov bx, [eax] ;从偏移量为0xFFFF的地方取一个字
如果你在bochs虚拟机中调试上面那段代码，执行倒数第二行指令是没问题的，因为它只在段界限处取一个字节，等于但并未超出界限，而再执行下面一条指令时，虚拟机会报错，因为下面取了两个字节，超出了段界限。

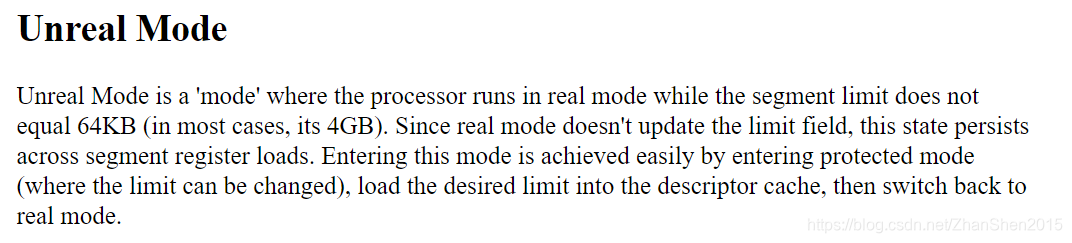

但刚刚之所以说通常，是因为某些情况下，它又是可以访问全部4G字节内存的，32位处理器还有一种Unreal模式，它的描述如下：
在这种模式下，处理器以实模式运行，但段大小不再限于64KB。
x86的指令格式
操作码和立即数部分
x86有些指令格式比较简单，只包含操作码和立即数，比如：
mov al, 3
mov cx, 3
mov edx, 3
上述三条指令转换成机器码应该如何表示？我们来参考一下《x86架构软件开发手册卷二》。
在MOV指令参考中，我们找到符合第一条指令的描述：

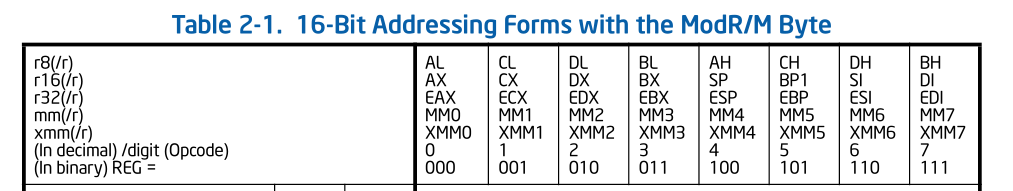

其中第二列MOV r8, imm8，imm8表示一个8位立即数，r8表示8位寄存器，我们看到操作码部分是B0+rb，其中rb代表一个8位寄存器的编号，如何知道这个编号呢？参考Table2-1的表头:
寄存器编号就是倒数第二行，我们找到AL对应的编号是0，B0+0还是B0，所以mov al, 3的机器码是B003。
同理，我们再找到符合第二条指令的描述：
第二列，imm16表示16位立即数，r16表示16位寄存器，操作码部分是B8+rw，rw同样是寄存器编号，根据Table2-1的表头，我们得知cx的编号是1，B8+1=B9，再加上立即数0003得到机器码B90300。
Intel处理器采用小端序，所以立即数部分是0300，而非0003
再找到第三条指令的描述：
imm32是32位立即数，r32是32位寄存器，操作码部分B8+rd，rd还是寄存器编号，我们找到edx编号为2，B8+2=BA，再加上立即数部分得到BA03000000。
ModR/M和偏移量部分
有些处理器指令比较复杂，需要在寄存器与寄存器之间，或者寄存器与内存之间进行操作，此时在操作码后面需要一个寻址方式部分，称之为ModR/M，如图：
ModR/M占一个字节长，其中mod和r/m部分需要组合使用。
e.g. 有如下三条指令：
mov al, cl
mov ax, [bx]
mov cx, [bx+si]
我们分别求三条指令的机器码，先看第一条指令，在《x86架构软件开发手册卷二》中我们找到最符合它的描述：
88 /r是它的操作码，其中/r表示指令中的纯寄存器，也就是后面的r8，而前面的 / 表示操作数的扩展，需要将寄存器的编号填充到ModR/M的中间reg/opcode部分，根据前面的经验，cl的编号是001。

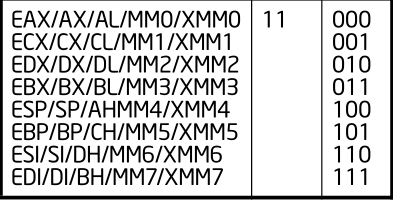

如何找到该指令的mod和r/m部分？我们还看Table2-1，找到其中寄存器的部分：
可以看出，mod部分是11，而r/m部分是al所对应的000，所以整个ModR/M部分是11001000，转换为十六进制为C8，再加上前面的操作码部分，整条指令的机器码为88C8。
再看第二条指令，找到与之最符合的描述：

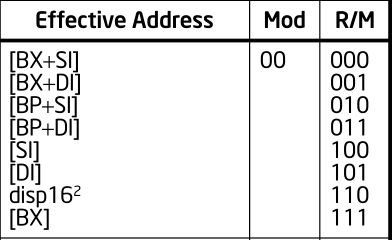

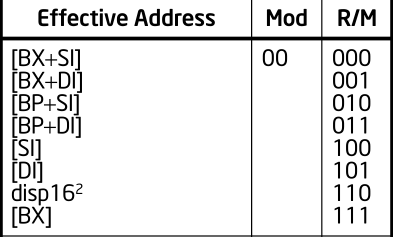

/r指代r16，同时/表示需要将寄存器编号填充到ModR/M中间部分，第二条指令的纯寄存器是ax，编号000，再看mod和r/m部分：
[bx]所对应的mod、r/m分别是00、111，所以ModR/M是00000111，对应十六进制07，再加上操作码部分就是8B07。
接下来第三条指令的描述与上一条一样，但是/r变成了cx，编号001，mod和r/m部分也变成：
也就是00、000，所以整个ModR/M是00001000，对应十六进制08，整条指令机器码为8B08。
为了方便理解，我们做一个表格：
| 汇编指令 | 操作码 | mod | reg | r/m | ModR/M | 机器码 |
|---|---|---|---|---|---|---|
| mov al, cl | 88 | 11 | 001 | 000 | C8 | 88C8 |
| mov ax, [bx] | 8B | 00 | 000 | 111 | 07 | 8B07 |
| mov cx, [bx+si] | 8B | 00 | 001 | 000 | 08 | 8B08 |
根据指令的复杂程度，在ModR/M后面还可以有偏移量部分和立即数部分，比如：
| 汇编指令 | 操作码 | mod | reg | r/m | ModR/M | 偏移量 | 立即数 | 机器码 |
|---|---|---|---|---|---|---|---|---|
| mov ax, [bx+3] | 8B | 01 | 000 | 111 | 47 | 03 | 8B4703 | |
| mov word [bx+si+3], 0x55AA | C7 | 01 | 000 | 000 | 40 | 03 | 55AA | C74003AA55 |
其中第二条指令是将一个立即数传送到一个内存地址中，描述如下：
操作码中的/0表示将数字0扩展到ModR/M的中间部分，所以第二条指令的reg一栏填000，同时Intel采用小端序，55AA在指令中表示为AA55。
SIB部分
32位处理器有一种特有的寻址方式：基址寄存器 + 索引寄存器 * 倍率 + 偏移量，其中基址寄存器是全部32位寄存器，索引寄存器是除ESP以外的32位寄存器，倍率可以是(1,2,4,8)中的一个，偏移量是8位或者32位。
为了支持这种寻址方式，需要在ModR/M后面再加一个SIB部分，即Scale（倍率）,Index（索引寄存器编号），Base（基址寄存器编号），SIB也占一个字节：
来看一个指令：
add edx, [eax+ebx*2]
在《x86架构软件开发手册卷二》找到符合该条指令的描述：
操作码为03，/r说明要将寄存器编号填充到ModR/M的中间部分，edx的编号为010，那么Mod和R/M部分是哪个呢？

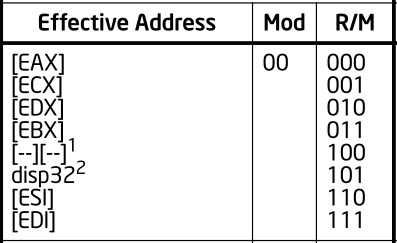

根据下面注释的描述:
[–][–]意味着ModR/M后面跟随SIB字节，所以，Mod为00，R/M为100，SIB部分又该如何确定呢？

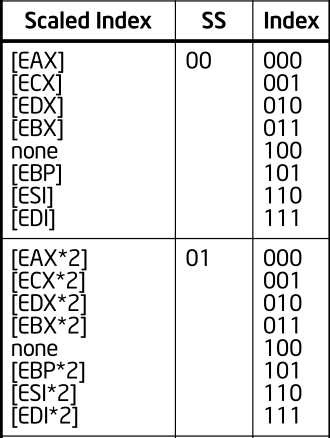

我们看表2-3：
符合该指令的是[EBX*2]，SS是01，Index是011，而基址寄存器EAX的编号是000：
确定了以上内容，我们再来画个表格：
所以最终的机器码是031458。
再来看一个例子：
add word [eax+ebx*8+0x3c00], 0x55AA
找到符合它的描述：

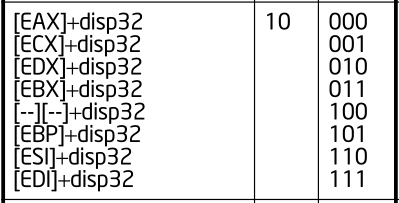

操作码为81，/0表示ModR/M中间部分是000，Mod和R/M部分是10、100：
再来找SIB部分：
可以看出SS部分是11，Index部分是011，Base是基址寄存器eax的编号000，确定了这些，我们再补充一个表格：
指令前缀部分
数据/地址尺寸反转
除了ModR/M和SIB，根据需要，x86指令格式还可以添加一个指令前缀，比如段超越前缀，数据尺寸反转前缀，地址尺寸反转前缀等，就拿尺寸反转前缀来讲，为了方便说明问题，我们来看三组指令及其对应的机器码：
| 汇编指令 | 机器码 | 数据/地址尺寸 |
|---|---|---|
| mov al, dl | 88 D0 | 8位数据 |
| mov ax, dx | 89 D0 | 16位数据 |
| mov eax, edx | 66 89 D0 | 32位数据 |
| mov [bx+di], dh | 88 31 | 8位数据，16位地址 |
| mov [bx+di], si | 89 31 | 16位数据，16位地址 |
| mov [bx+di], esi | 66 89 31 | 32位数据，16位地址 |
| mov [ecx], esi | 66 67 89 31 | 32位数据，32位地址 |
| mov [ecx], si | 67 89 31 | 16位数据，32位地址 |
| movsb | A4 | 8位数据 |
| movsw | A5 | 16位数据 |
| movsd | 66 A5 | 32位数据 |
默认16位操作尺寸
观察表格中第二组指令，你会发现机器码的ModR/M部分都是相同的31，根据Intel手册，表2-1和2-2 ModR/m是31的分别是[BX+DI]和[ECX]，分别对应了16位寻址方式和32位寻址方式。
尽管指令的形式和ModR/M都一样，但毕竟是不同的指令，终归得产生不同的机器码，在16位处理器时代，也就是8086和80286时代，Intel为不同的数据尺寸设计了不同的操作码，比如mov [bx+di], dh的操作码是88，mov [bx+di], si的操作码是89。
而到了32位处理器时代，数据尺寸和地址尺寸都得到了扩展，为了不增加指令复杂性，Intel决定，如果ModR/M相同，操作尺寸不同，使用同一个操作码，利用指令前缀来区分尺寸，在上表中看到的66、67就是指令前缀。而且通过观察很容易看出，在默认操作尺寸是16位的情况下，如果操作的数据是32位，则会添加66前缀，如果有效地址是32位，则会添加67前缀，如果数据和地址都是32位，66和67都会被添加。
相反，如果默认操作尺寸是32位的呢？
| 汇编指令 | 机器码 | 数据/地址尺寸 |
|---|---|---|
| mov al, dl | 88 D0 | 8位数据 |
| mov ax, dx | 66 89 D0 | 16位数据 |
| mov eax, edx | 89 D0 | 32位数据 |
| mov [bx+di], dh | 67 88 31 | 8位数据，16位地址 |
| mov [bx+di], si | 66 67 89 31 | 16位数据，16位地址 |
| mov [bx+di], esi | 67 89 31 | 32位数据，16位地址 |
| mov [ecx], esi | 89 31 | 32位数据，32位地址 |
| mov [ecx], si | 66 89 31 | 16位数据，32位地址 |
| movsb | A4 | 8位数据 |
| movsw | 66 A5 | 16位数据 |
| movsd | A5 | 32位数据 |
可以看出，32位尺寸下指令前缀刚好和16位相反，如果使用了16位数据则会添加66前缀，如果使用了16位地址则会使用67前缀。
描述符中的D位
处理器在执行指令时，如何判断当前代码该用16位还是32位呢？在段存储器描述符中，有一个D/B位，如果S=1，X=1，表示该段是代码段，此时D/B是D位。如果D=0，处理器使用16位尺寸处理数据及寻址，如果D=1，处理器使用32位尺寸处理数据和寻址。

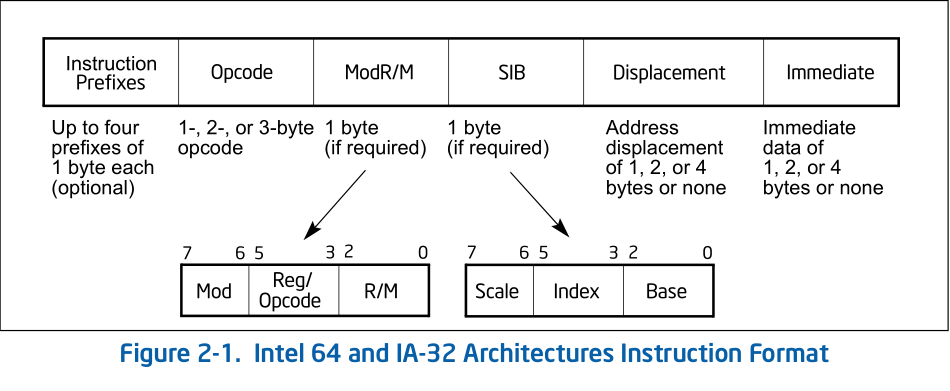

到此为止，x86的所有指令格式就全部涵盖了，这里有一张Intel手册中的指令格式截图：
切换32位操作尺寸
虽然在保护模式中，使用16位操作尺寸也可以，但32位处理器还是使用32位尺寸更加得心应手，在代码中，我们可以添加一行bits指令：
[bits 32]
只要有bits 32一条声明，之后所有的指令都会按照32位尺寸来进行编译，但是通常在实模式下执行16位代码时，声明为32bits的很多指令已经进入了流水线，显然按照16位尺寸去看待提前进入流水线的32位指令，是错误的，所以这时我们需要清空流水线。
在x86中，只要执行了jmp指令，必然会清空流水线，不过，保护模式下的jmp和实模式下的jmp有些不同，实模式下jmp指令是jmp 逻辑段地址:偏移地址，而保护模式需要你指定一个段选择子，像这样jmp 描述符选择子:段内偏移量，一旦执行了jmp指令，处理器会从GDT中取出指定的描述符并缓存到cs的描述符高速缓存器中，然后用缓存中的线性基地址+段内偏移地址计算出目标指令位置，并跳转到该处执行，此时流水线中错误的指令已经清空。
e.g.
jmp dword 0000000000001_0_00B:flush ;16位的描述符选择子：32位偏移
;清流水线并串行化处理器
[bits 32]
flush:
mov cx,0000000000010_0_00B ;加载数据段选择子(0x10)
mov ds,cx
话说mov ds, eax
在32位处理器中，往段寄存器中传送数据可以这样写：
mov ds, ax
mov ds, eax
mov ds, edx
mov cs, eax
mov ss, eax
mov gs, eax
mov fs, eax

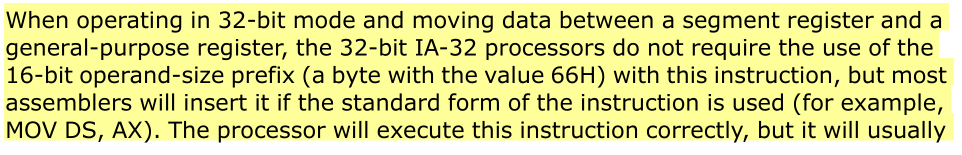

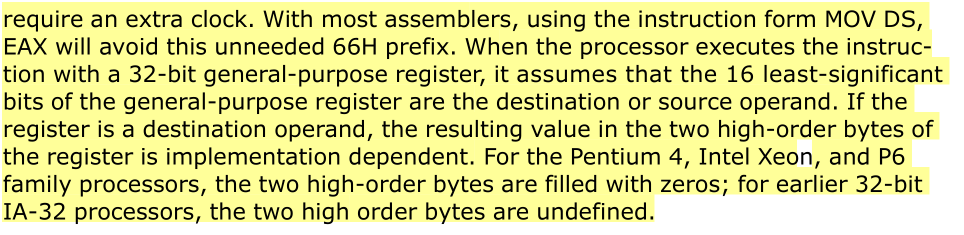

上述指令中，第一条没问题，但是后面的所有指令你会感觉很奇怪，怎么能用32位通用寄存器向16位段寄存器中传输数据呢？然而这些指令编译都可以通过，在Intel的手册第二卷中，有这么一段描述：
翻译过来大概意思是：
在32位操作尺寸下，向段寄存器和通用寄存器之间传送数据，IA-32处理器不要求必须使用0x66尺寸反转前缀，但是大部分编译器会遵照标准格式来插入这个前缀，（例如mov ds, ax）。处理器当然能够正确执行这条指令，但是将会额外消耗一个时钟周期。在大部分汇编器中，使用mov ds, eax可以避免不必要的0x66前缀。当处理器用32位通用寄存器作为源操作数或者目的操作数时，仅低16位有效。如果寄存器是目的操作数，高位2字节结果依赖处理器实现，例如奔腾4，Intel至强，P6家用处理器，高位2字节填充0；其它32位处理器没有定义。
也就是说，之所以出现这种奇怪的写法，是为了避免不必要的0x66数据尺寸反转前缀，不过你要是使用NASM编译器的话，是没有这种问题的，NASM无论哪种写法，都不会添加0x66前缀。
