GD32F4(3): 在keil软件中使用GD-LINK下载调试

在keil上使用GD-Link下载GD32的程序

首先说明本介绍只使用于ARM内核的，不适用RIST-V内核芯片。

1 首先我们了解下主流的ARM下载器

• J-Link：我认为最好用的下载器，几乎支持所有的ARM芯片(具体支持型号需要去jlink官网)，不开源，缺点是价格贵，调试时候占用引脚较多。
• DAP-Link：ARM官方开源的一款调试烧录器，以前叫CMSIS DAP，现在改名叫DAPLink，支持所有符合CMSIS 标准的ARM芯片。
• ULINK2仿真器：跟J-Link差不多，平时用的人很少，我买过几次NXP的板卡套餐都带这个(不知道为啥)。
• ST-Link：st公司专门为stm芯片专门研发的下载器，官方提供了固件(好像不开源，不清楚没怎么研究)，后来被网友抄板了pcb，结果现在各种盗版满天飞。

有很多人会根据固件自己制作调试器，但是调试器的速度和板子的pcb设计布局有很大关系，有的下载器速度跑不快，就是板子设计的太差。

2 开发板自带的GD-Link属于DAP-Link

GD-Link并不是GD纯自研下载器(最起码下载协议肯定不是自研的)，它是按照DAP-Link标准做出来的，我猜可能就是拿的DAP-Link的方案，然后画了个pcb。

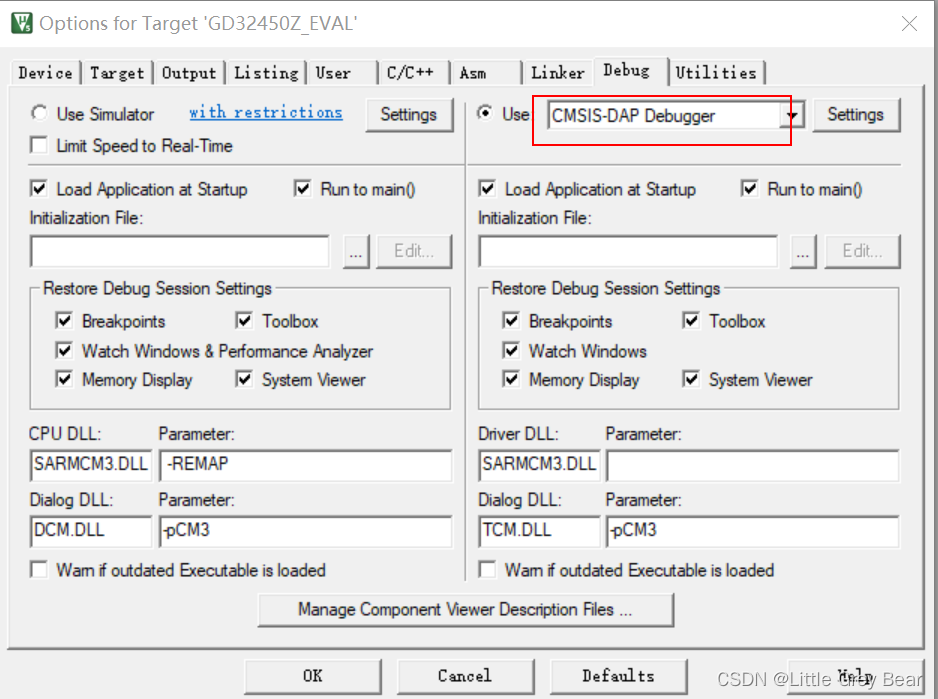

因此在用keil下载程序的是时候，插上GD-Link直接当DAP-Link用就可以了。如图：

调试接口建议选成SW模式。

对于使用STM32的人来说：因为GD在很多方面仿照了STM32，因此ST-Link也可以用于下载GD32的程序(我的尝试是这样的)。

注意：GD家下载工具有很多种，其中GD-Link只是它家最廉价的一种，也是官方开发板自带的下载器，具体可以去GD32旗舰店淘宝店去搜。
