手机在某位置打VoLTE电话话音断续，相同位置CSFB电话话音无问题

        最近接了个有意思的案例，手机在某些固定区域只要拨打VoLTE高清语音电话，起呼成功后话音就断断续续的。但是如果在手机设置里关闭VoLTE高清语音后，手机在相同位置拨打CSFB电话，回落到移动GSM网络起呼，话音清晰稳定。

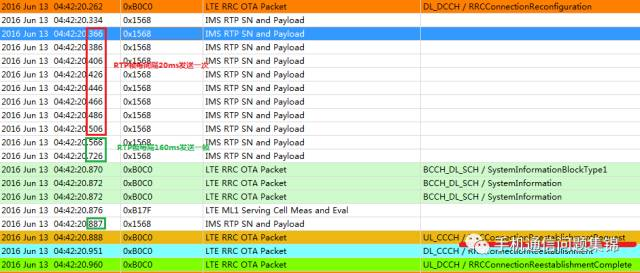

         首先让我们先看看问题发生时间段内，空口OTA信令是否有任何异常，能否初步判断是否是网络问题 or 手机终端问题？我截取了一个片段过程，后续类似片段过程有很多。

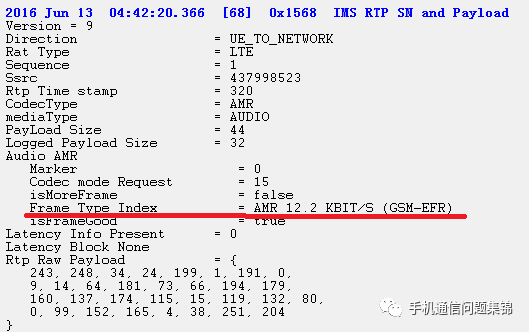

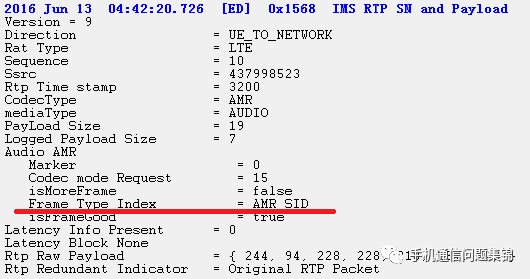

从04:42:20.366时间点开始到04:42:20.887时间点结束，可以看到每20ms发送一次承载AMR语音帧的RTP包，每160ms发送一次承载舒适噪音的AMR SID(Silence)帧。



但是到了04:42:20.888手机竟然主动发起了RRC重建请求？！所以之前从04:42:20.334到04:42:20.887的时间段内，只能说手机RTP栈已经封包，但是实际上发送到空口了么？答案是maybe, maybe not。我们需要继续下探一层，看看PDCP层是否有新的发现。在PDCP距离最近的时间点04:42:20.958，打印LTE PDCP UL统计信息， Very Lucky :)

在这条打印内部，可以清楚地看到在RLC UM模式的RB[1]里总共丢弃了11个PDCP SDU。

 根据3GPP TS36.323  Evolved Universal Terrestrial Radio Access (E-UTRA);Packet Data Convergence Protocol (PDCP) specification, 当发生以下两种情况：1，PDCP discardTimer超时，2，收到对端的PDCP status report表示正确接收， UE会丢弃PDCP SDU以及对应的PDCP PDU。



显然从04:42:20.334到04:42:20.887的时间段内我们没有收到任何PDCP DL Control PDU, 明显是第一种情况导致。从04:42:20.334到04:42:20.887时间段内我们有12个RTP帧，包含8个AMR GSM-EFR帧和4个AMR SID，并且全部是上行方向即UE到Network。无任何下行RTP包（下行不通，无法听到对方说话），而上行这12帧里有11个被丢弃（上行不通，对方无法听到你的声音）。到底是哪11个丢弃了呢？为了回答这个问题，咱们先看看高层RRC给PDCP配置的discardTimer吧。

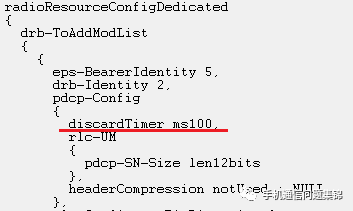

由上图可以看到discardTimer配置的是100ms超时，通过这点其实大家可以看出唯一暂时没有放弃的就是最后一RTP帧，时间点04:42:20.887，就算PDCP接收到这个SDU, 加头的时间也是04:42:20.887，超时时间将会是04:42:20.987

2016 Jun 13  04:42:20.887  [FC]  0x1568  IMS RTP SN and Payload

         至此话音断续已经解释清楚了，原因也很明显，是因为手机在源小区EARFCN = 37900, PCI = 88由于某种原因RRC连接断掉不得不重启小区盲搜，找到新小区EARFCN=37900，PCI=89上发起RRC重建请求。

具体LTE中的RRC连接重建机制请查阅参考春天工作室的《LTE中RRC连接重建过程解析》，这里就不多讲了。

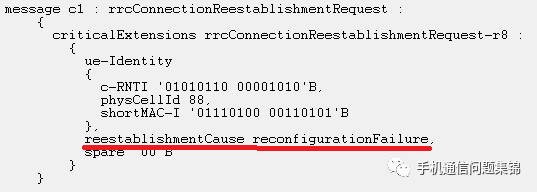

        通过本案例RRC重建请求的原因值，可以发现为5中引发条件里的RRC重配失败导致，如图：

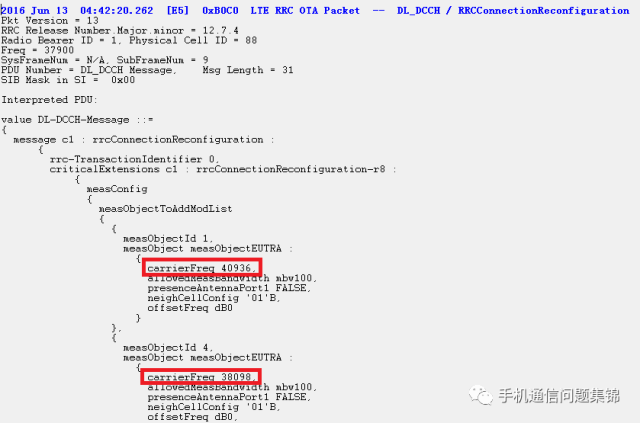

那到底在源小区下发的RRC重配消息里都是些什么呢？从下图可以看出源区只是下发了基于A3事件的同频异频LTE测量控制，邻区1为B41的EARFCN = 40936，邻区2为B38的EARFCN = 38098。

一切是这么的完美啊，究竟手机发了什么疯，认定源eNB下发的测量控制有误呢？答案就是由于手机终端实现的非标引起的。手机内部L-RRC模块打印如下：

 04:42:20.264 lte_rrc_config.c

 Reconfiguration Message received from Message Handler

 04:42:20.265 lte_rrc_utils.c   Band id 41 matched with EFS Band at array idx 0

 04:42:20.265 lte_rrc_utils.c   EARFCN 40936 is not within the EFS frequency range  of 41040 - 41240

 04:42:20.266 lte_rrc_meas.c    MEAS: Invalid band for DL freq 40936

手机竟然傻乎乎地认为配置的邻区1 B41 40936是一个无效的频点，不在自己支持的B41频段范围（41040 - 41240），因此发起了reconfigurationFailure原因值的RRC重建。



         某平台厂商其实也是出于好意，希望加快搜网注网的时间，根据中国三大运营商支持的LTE B41势力范围划分各做了个EF文件，名为update_band_range，例如中移动为40440到41040， 中国电信为41040到41240。出问题的手机在经过多次热插拔不同运营商卡的过程中，导致电信残留update_band_range没有被更替成中国移动的，导致了此问题的发生。即

在建立VoLTECall后，收到网络多次下发的RRC重配监听EARFCN=40936频点小区后，不在update_band_range范围内，UE L-RRC认为网络配置小区频点无效，发起RRC重建立过程多次，造成电话声音断续。

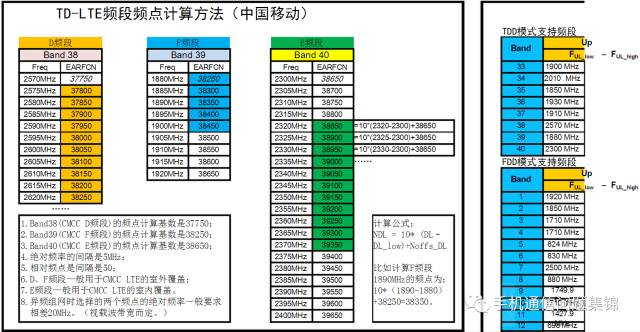

附赠一份中国移动的4G频谱范围表
