S7-1200控制5轴伺服程序案例：PTO脉冲定位+速度模式+扭矩模式应用，结构化编程，灵活调用，扩展逻辑思维

S7-1200控制5轴伺服程序案例。

1.PTO伺服轴脉冲定位控制功能应用+速度模式应用+扭矩模式应用。
2.程序为结构化编程,每一功能为模块化设计,具有一个项目都有的功能:自动_手动_单步_暂停后原位置继续运行_轴断电保持_报警功能_气缸运行及报警.
3.每个功能块可以无数次重复调用，可以建成库，用时调出即可
4.伺服不光脉冲控制同时使用了速度模式+扭矩模式应用.上位机为威纶通触摸屏.
参考本案例熟悉掌握结构化编程技巧,扩展逻辑思维.
6.博图v14SP1.博图v15博图v15.1均可打开。

ID:7110667463570030

GK小茉莉

---

S7-1200控制5轴伺服程序案例

导言

目前，伺服控制在工业自动化领域中扮演着重要的角色，能够为生产线的准确性和效率提供关键支持。在本篇文章中，我们将介绍S7-1200控制5轴伺服程序案例，该案例采用了PTO伺服轴脉冲定位控制功能、速度模式应用和扭矩模式应用。我们将重点介绍该程序的结构化编程设计、模块化设计以及其具备的核心功能。

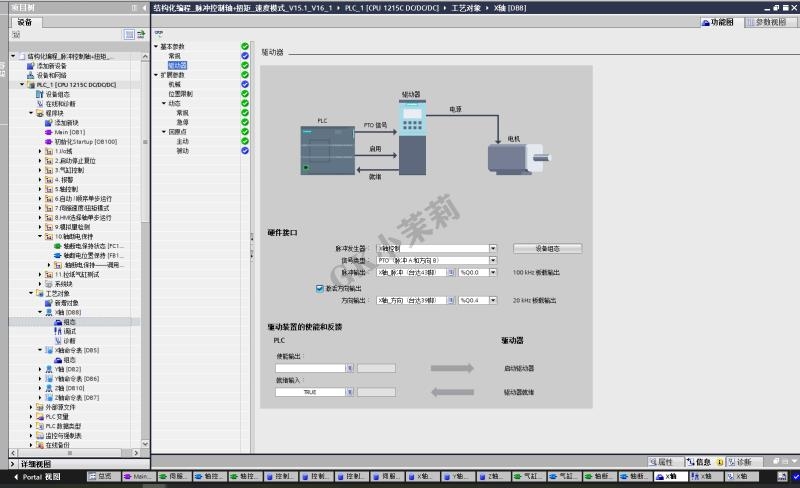

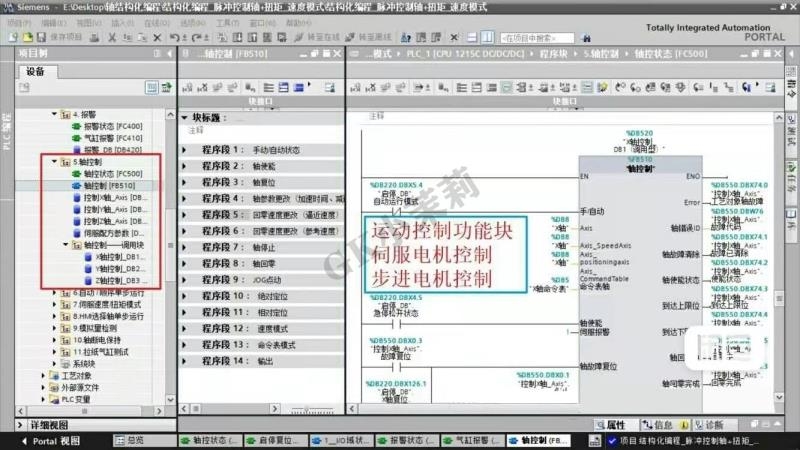

一、PTO伺服轴脉冲定位控制功能应用

伺服脉冲定位控制功能是该程序的核心之一。通过该功能，我们可以实现对伺服轴的精准定位控制。在本案例中，通过S7-1200控制器，我们能够根据设定好的脉冲数量，准确地控制伺服轴的位置。这种定位控制功能广泛应用于工业生产线中，例如对产品的精准定位等。

二、速度模式应用

除了脉冲定位控制功能，该案例还采用了速度模式应用。通过速度模式，我们可以精确控制伺服轴的运动速度。该功能对于实现一些特定的生产要求非常关键，例如在生产过程中需要调整某个轴的运动速度，以确保生产过程的平稳和高效。

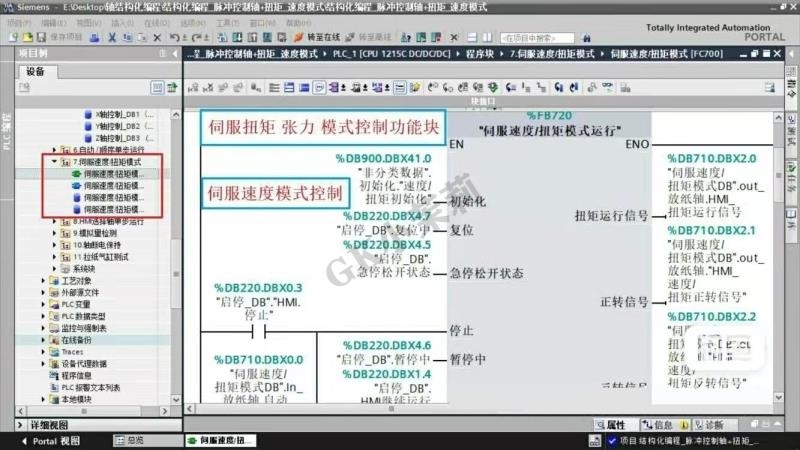

三、扭矩模式应用

在本案例中，我们还引入了扭矩模式应用。扭矩模式可以实现对伺服轴的力矩控制，从而确保运动过程中的稳定性和安全性。该功能常用于需要对轴施加特定力矩的工业应用场景中，例如在装配线上确保产品的紧固力矩等。

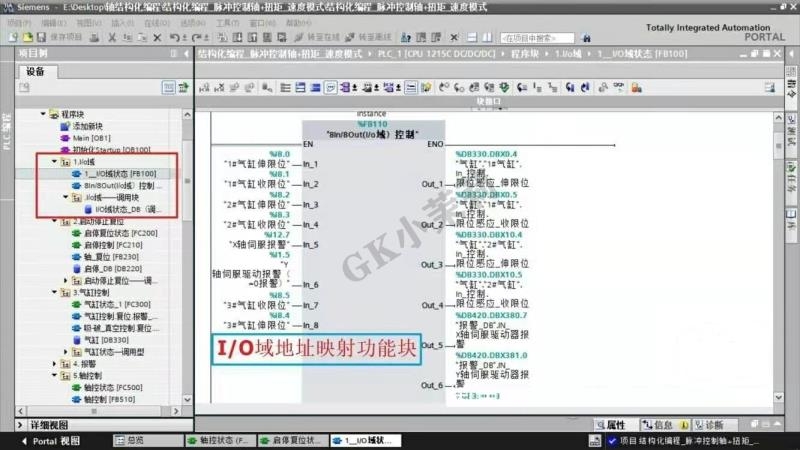

四、结构化编程和模块化设计

该程序采用了结构化编程和模块化设计的方式，对功能进行了清晰的划分和组织。每个功能块都被设计成独立的模块，可以无数次地重复调用，也可以建立成库，在需要的时候调用即可。这种设计方式大大提高了代码的复用性和灵活性，使得程序的维护和扩展变得更加便捷。

五、核心功能和上位机

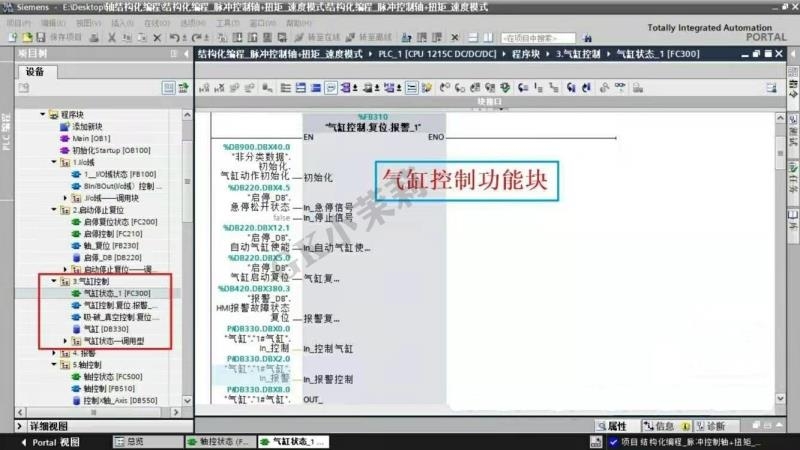

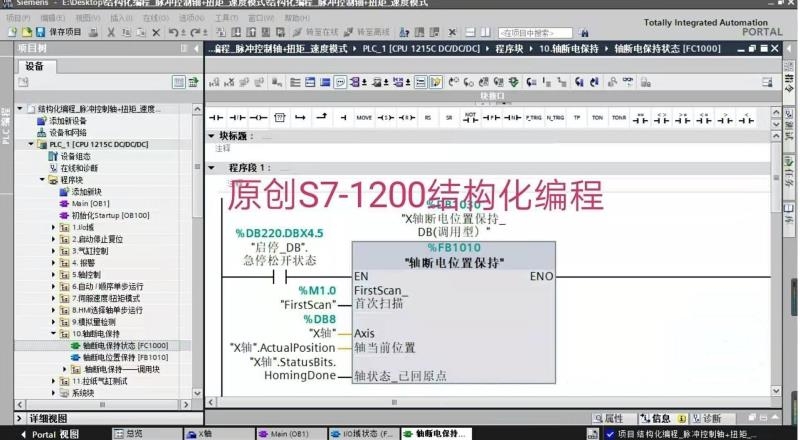

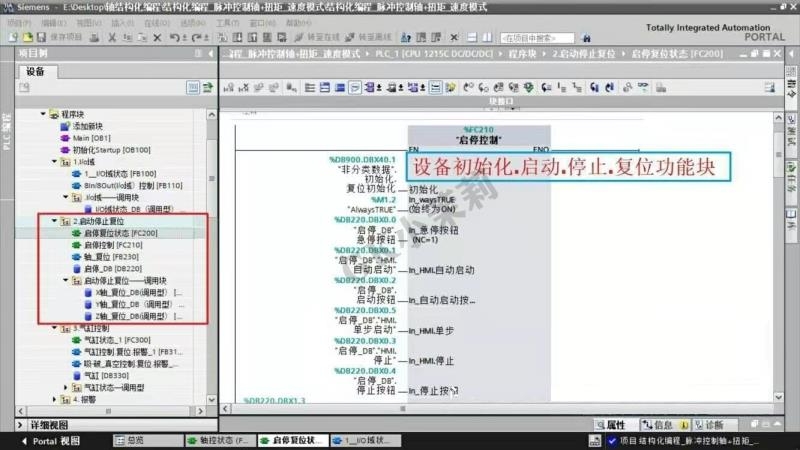

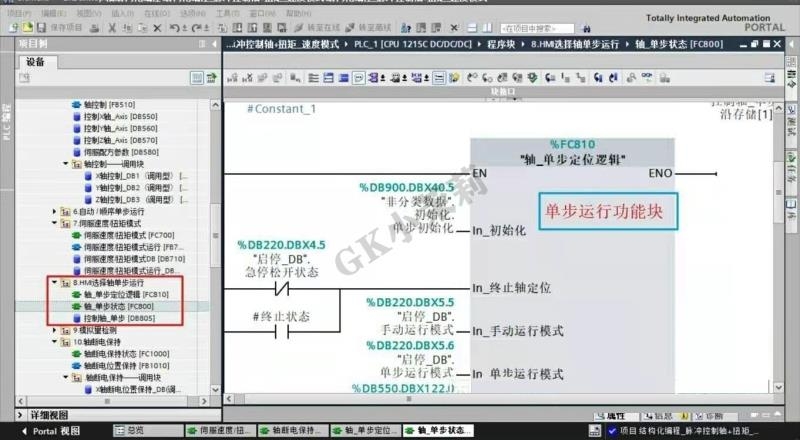

除了前面提到的功能，该程序还具备一些核心功能，如自动、手动、单步、暂停后原位置继续运行、轴断电保持、报警功能以及气缸运行及报警。这些核心功能在工业自动化中非常常见，通过结构化编程和模块化设计，可以实现这些功能的高效和稳定运行。此外，上位机采用了威纶通触摸屏，提供了便捷的人机界面，使操作更加简单和直观。

六、结语

通过本案例，我们可以熟悉掌握结构化编程技巧，扩展自己的逻辑思维能力。在开发过程中，可以借鉴和参考该案例的设计思路和实现方式。此外，该案例可以在博图v14SP1、博图v15和博图v15.1等开发环境中打开，为开发者提供了更多的选择。

总结起来，S7-1200控制5轴伺服程序案例是一款功能丰富、结构清晰的程序，应用了PTO伺服轴脉冲定位控制功能、速度模式应用和扭矩模式应用。通过结构化编程和模块化设计，实现了自动、手动、单步、暂停后原位置继续运行、轴断电保持、报警功能以及气缸运行及报警等核心功能。该案例为开发者提供了一个学习和借鉴的机会，并在实际应用中展现了它的价值和灵活性。

以上相关代码,程序地址：http://matup.cn/667463570030.html
