非隔离双向DC-DC变换器仿真及控制策略分析

非隔离双向DC/DC变换器 buck-boost变换器仿真
输入侧为直流电压源，输出侧接蓄电池
模型采用电压外环电流内环的双闭环控制方式

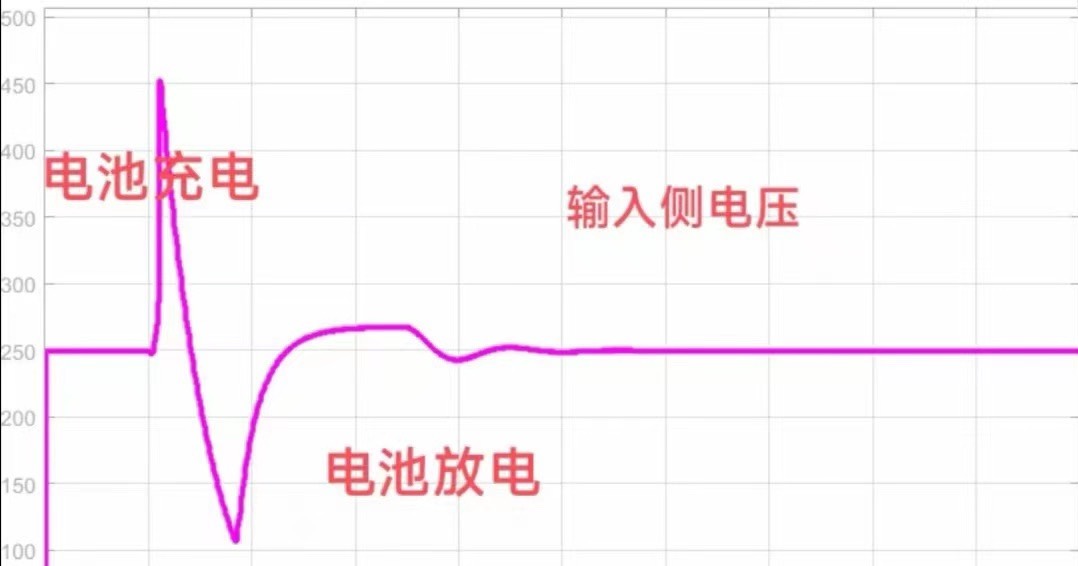

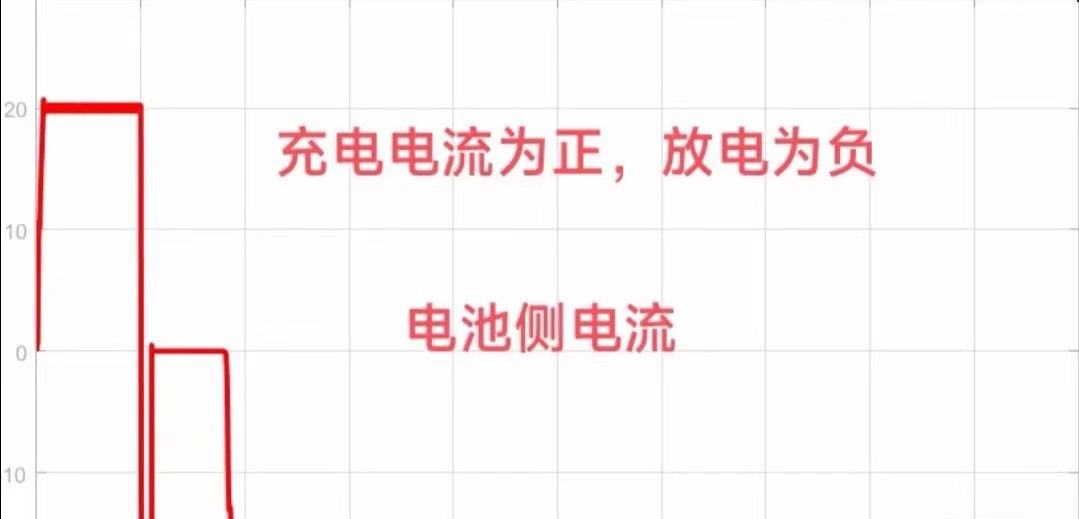

正向运行时电压源给电池恒流恒压充电，反向运行时电池放电维持直流侧电压稳定
matlab/simulink仿真模型

ID:9227718079468495

大块月饼

非隔离双向DC-DC变换器（Buck-Boost变换器）是一种常用于电力系统中的电子设备，它具有在直流电压源的输入侧和蓄电池的输出侧之间进行能量转换的功能。本文将围绕这一主题展开，介绍非隔离双向DC-DC变换器的仿真模型设计和控制策略。

首先，我们来了解一下非隔离双向DC-DC变换器的工作原理。在正向运行时，电压源通过变换器将直流电压转换为恒定的电流和电压，以充电蓄电池。而在反向运行时，蓄电池则通过变换器放电，以维持直流侧电压的稳定性。这种双向的能量转换使得非隔离双向DC-DC变换器成为电力系统中的重要组成部分。

在设计非隔离双向DC-DC变换器的仿真模型时，我们采用了Matlab Simulink作为仿真平台。Simulink提供了丰富的模块库，可以方便地构建各种电路拓扑和控制策略。我们通过将变换器的电路结构和控制算法建模为Simulink中的模块，实现了整个系统的仿真模型。

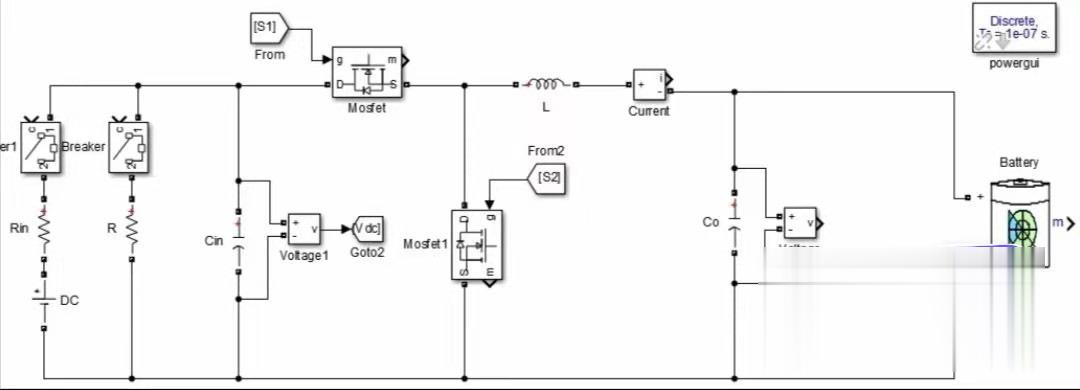

在仿真模型的建立过程中，我们首先设计了电路的结构。非隔离双向DC-DC变换器一般由开关管、电感、电容等基本元件组成。我们根据实际电路的原理图，在Simulink中选择对应的元件模块，然后通过连接线将它们连接在一起，构建出完整的电路结构。

接下来是控制策略的设计。我们采用了电压外环和电流内环的双闭环控制方式。电压外环负责控制直流侧的电压稳定，而电流内环则负责调节电流的大小，以实现恒流恒压充放电。

在电压外环中，我们设计了一个PID控制器来实现对直流侧电压的闭环控制。PID控制器通过比较实际电压与设定值之间的差异，计算出控制信号，然后通过PWM信号驱动开关管的开关动作，以实现电压的稳定控制。

在电流内环中，我们同样设计了一个PID控制器，
