基于Matlab Simulink的三相电压源型逆变器闭环控制仿真模型，实现孤岛运行和稳定输出电压

三相电压源型逆变器闭环控制仿真模型，孤岛运行。
采用电压外环，电流内环的双PI控制，LCL滤波器。

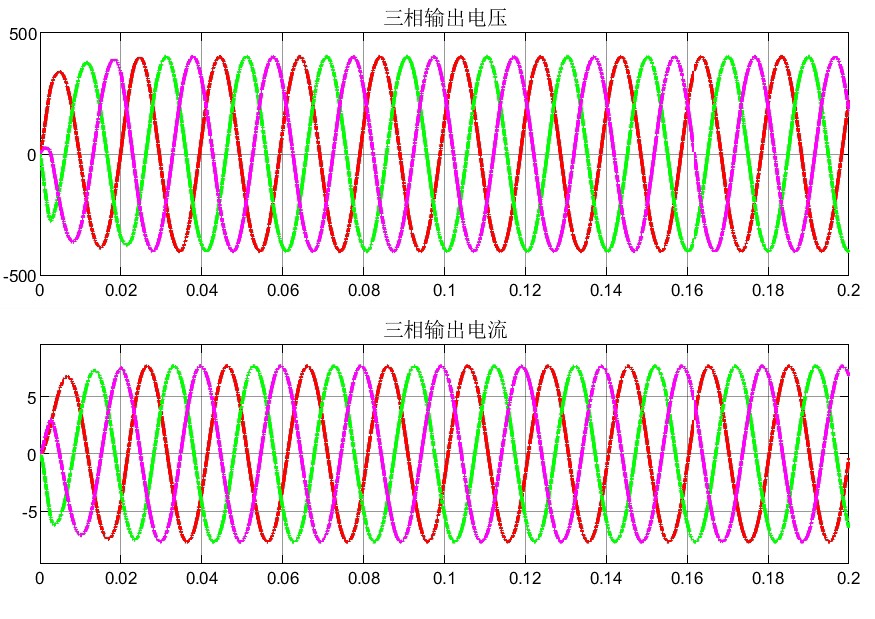

在对称负载和不对称负载的情况下，三相输出电压均可保持稳定。
运行环境为matlab/simulink

ID:5335718134296586

爱哭的溪子

三相电压源型逆变器闭环控制仿真模型，孤岛运行。在电力系统中，逆变器被广泛应用于可再生能源发电系统中，其中三相电压源型逆变器是一种重要的逆变器类型。本文将围绕三相电压源型逆变器的闭环控制仿真模型展开讨论，并以孤岛运行为应用背景进行分析。

首先，闭环控制是逆变器运行中的关键环节。在三相电压源型逆变器中，采用电压外环和电流内环的双PI控制策略，可以实现对逆变器输出电压的精确控制。电压外环主要负责调节逆变器的直流母线电压，并将其作为电流内环的参考电压，以保证逆变器输出电压的稳定性和精确性。电流内环则负责根据电流反馈信号进行调节，确保逆变器输出电流的精确控制。

其次，LCL滤波器在三相电压源型逆变器中起到重要作用。LCL滤波器由电感、电容和电阻组成，用于滤除逆变器输出电压中的高频噪声和谐波成分，保证逆变器输出电压的纯正度。LCL滤波器相较于传统的LC滤波器具有更好的谐振抑制能力和更小的滤波器尺寸，能够有效降低逆变器输出电压的谐波含量。因此，在三相电压源型逆变器闭环控制中，采用LCL滤波器有助于提高逆变器输出电压的质量。

此外，三相电压源型逆变器在对称负载和不对称负载下，都能够保持稳定的三相输出电压。对称负载情况下，逆变器可以实现三相输出电压的平衡性，保持各相电压相等，以满足电力系统的需求。而在不对称负载下，逆变器能够根据负载的变化，调节各相电流，使得逆变器输出电压仍然保持稳定。

最后，本文的仿真模型使用了matlab simulink作为运行环境。matlab simulink是一款强大的系统仿真软件，具有丰富的建模工具和仿真功能，适用于各种电力系统仿真研究。通过在matlab simulink中构建逆变器闭环控制仿真模型，可以准确模拟逆变器的运行和控制过程，验证设计的可行性和稳定性。

综上所述，本文围绕三相电压源型逆变器闭环控制仿真模型展开了论述，并以孤岛运行为应用背景进行了分析。通过电压外环和电流内环的双PI控制、LCL滤波器的应用，以及对对称负载和不对称负载的稳定性探讨，本文为读者提供了一种全面而深入的了解三相电压源型逆变器闭环控制的方法和原理。同时，使用matlab simulink进行仿真模拟，可以验证逆变器设计的可行性和稳定性，为电力系统的实际应用提供了理论和技术支持。
