基于ensp的ap上线实验

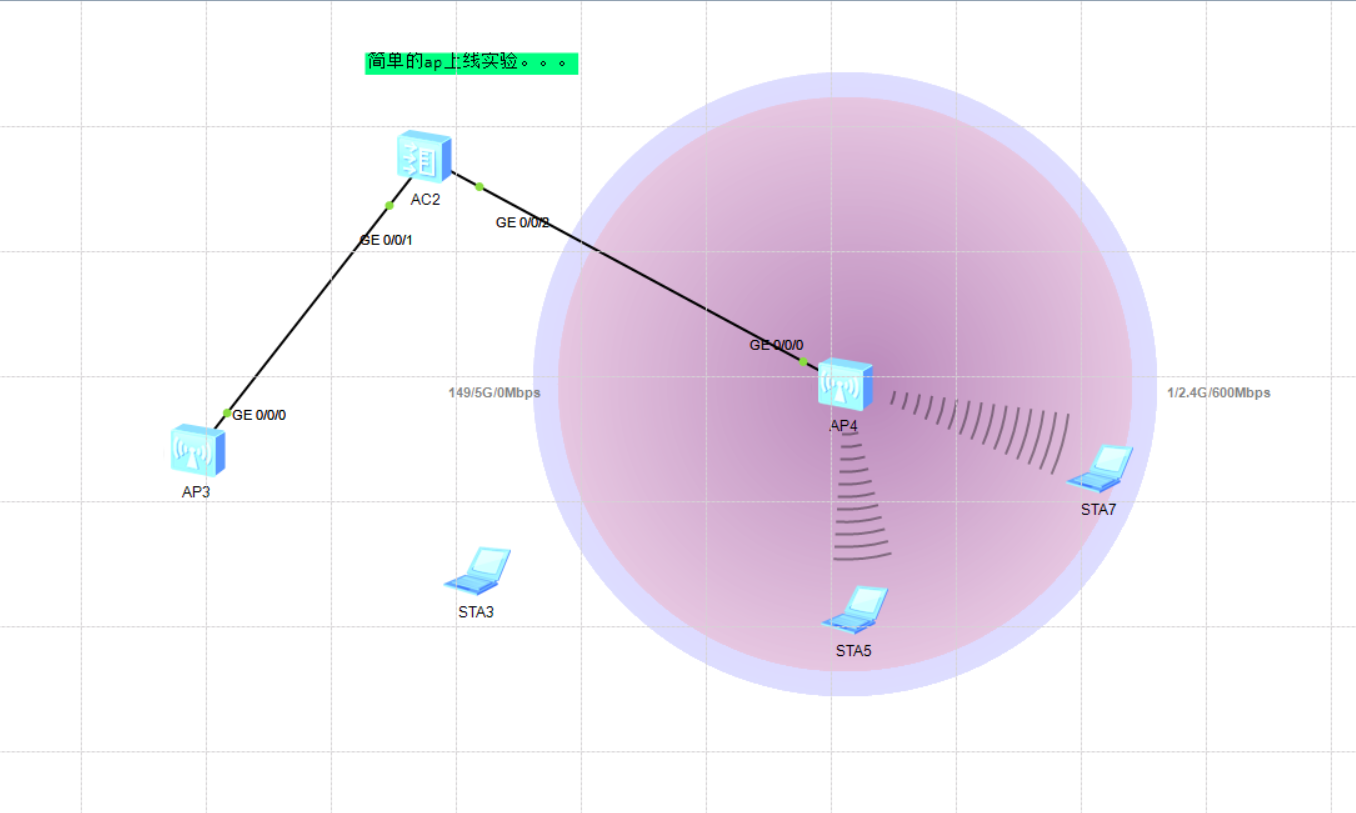

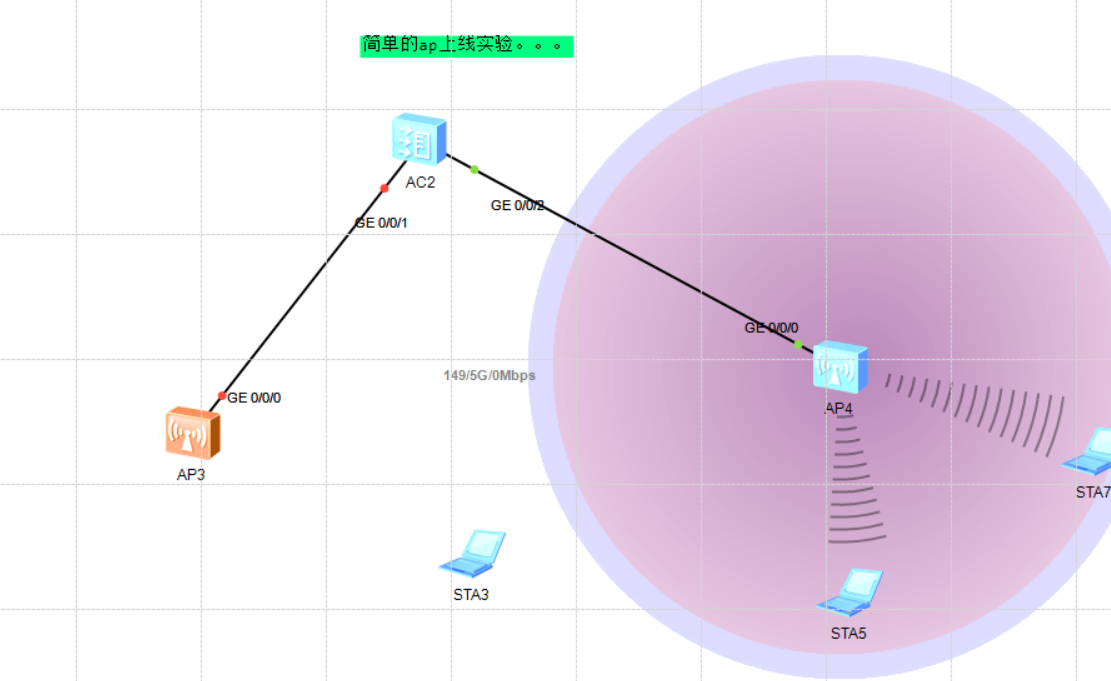

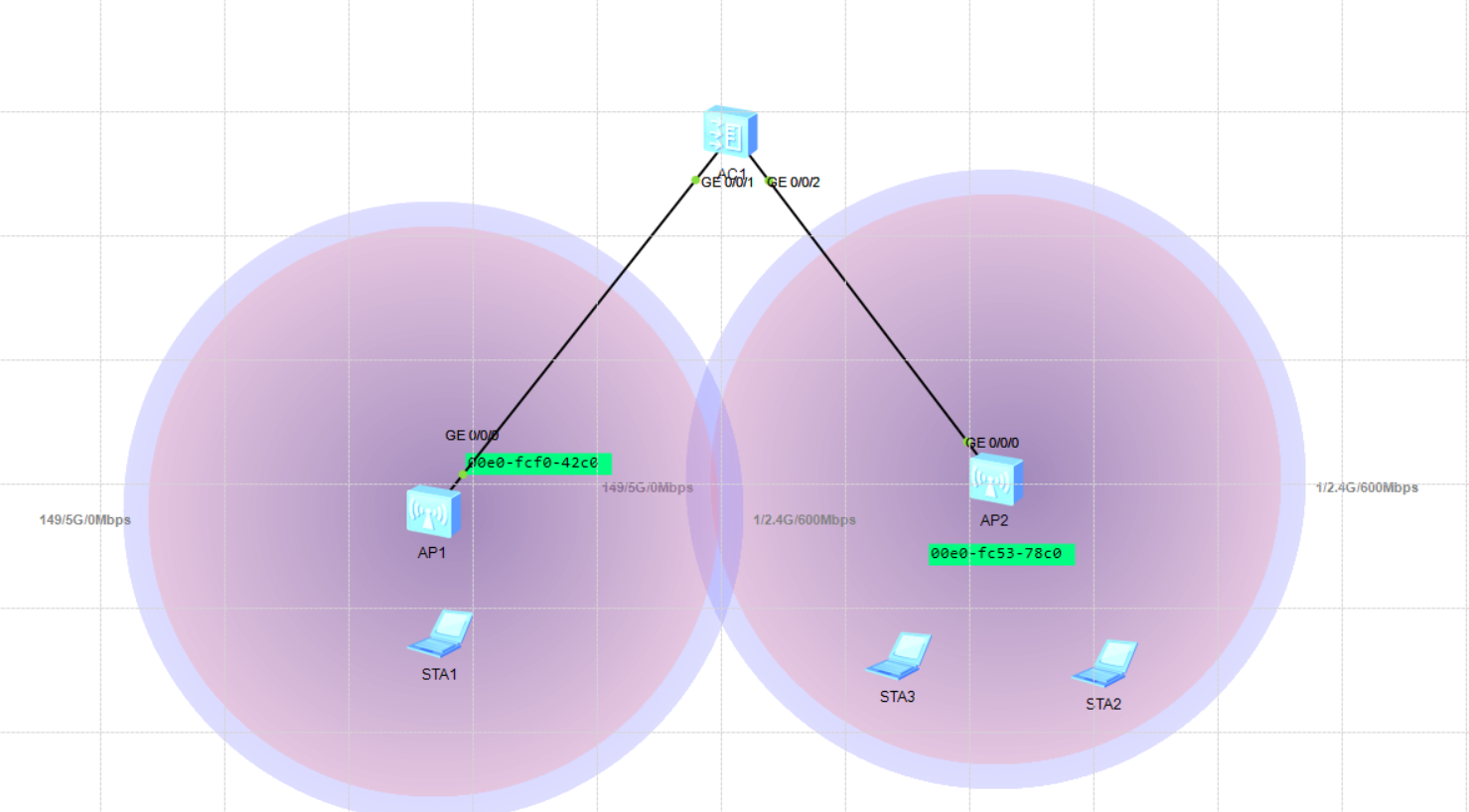

实验拓扑图

说明本实验为最基础的实验

如图所示只配置的一个ap上线

基本配置（ 这个很重要）:

AC vlan的创建

管理 vlan1 : 192.168.1.100

业务 vlan10 : 192.168.10.100

sy # 系统模式

un in en  # 关闭系统提示

vlan ba 1 10
q


int vlan 1
ip address 192.168.1.100 24

q
int vlan 10
ip address 192.168.10.100 24

1、连接AP的端口配置trunk允许所有VLAN通过

[AC6005]port-group 1   //创建一个组
[AC6005-port-group-1]group-member g0/0/1 to g0/0/2   //把连接AC的接口，放到这个组中
[AC6005-port-group-1]port link-type trunk        //把这个组中的接口配置trunk链路
[AC6005-GigabitEthernet0/0/1]port link-type trunk
[AC6005-GigabitEthernet0/0/2]port link-type trunk

[AC6005-port-group-1]port trunk allow-pass vlan all    ///允许所有的vlan通过
[AC6005-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[AC6005-GigabitEthernet0/0/2]port trunk allow-pass vlan all

2、开启DHCP的 功能 ，然后配置DHCP服务，应用到VLAN里面

[AC6005]dhcp enable   //开启DHCP功能
[AC6005]ip pool vlan_1    //创建地址池
[AC6005-ip-pool-vlan_1]network 192.168.1.0 mask 24   //创建地址的网段
[AC6005-ip-pool-vlan_1]gateway-list 192.168.1.100    //地址池的网关
[AC6005-ip-pool-vlan_1]int vlan 1   //进入 vlan1
[AC6005-Vlanif1]dhcp select global    //选择DHCP全局
[AC6005]ip pool vlan_10    //创建地址池
[AC6005-ip-pool-vlan_10]network 192.168.10.0 mask 24    //创建地址的网段
[AC6005-ip-pool-vlan_10]gateway-list 192.168.10.100    //地址池的网关
[AC6005]int vlan 10   //进入 vlan1
[AC6005-Vlanif10]dhcp  select global     //选择DHCP全局

3. 配置AP的上线：

前要：

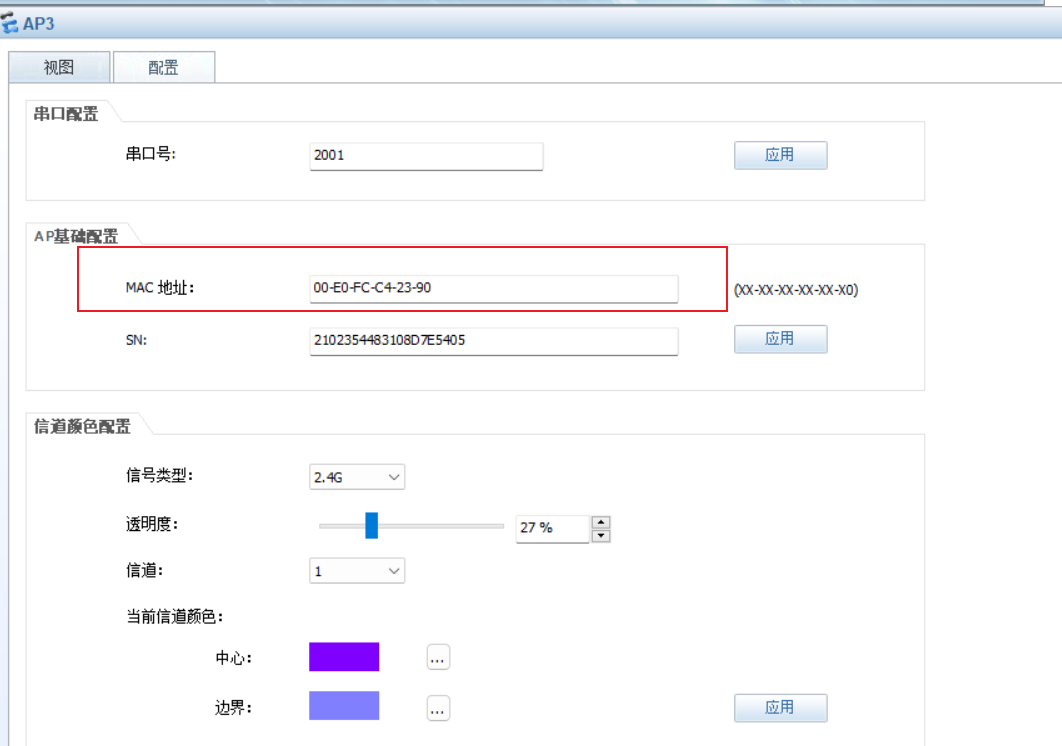

获取ap的mac地址：

先将ap停止然后：： 右键-设置

ac设置：

# 这里的 vlan 1 就是上面的管理vlan
[AC6005]capwap source int ？
    vlan
    vlanif
# 注意选择 vlan
[AC6005]capwap source int vlan 1   //设置vlan1为管理下发接口
[AC6005]wlan
[AC6005-wlan-view]ap-group name ap-1   //设置一个AP组
[AC6005-wlan-view]ap-id 0 ap-mac 00e0-fc23-2fc0

# ap-id <随便填应该id> ap-mac 这里填的mac 为ap的mac地址

# 把AP添加到AP组中，（每个AP只有一个mac地址，所以添加mac地址）

[AC6005-wlan-ap-0]ap-name area0   // 给AP设置一个名称
[AC6005-wlan-ap-0]ap-group ap-1    //把此AP添加到AP组中
Warning: This operation may cause AP reset. If the country code changes, it will
 clear channel, power and antenna gain configurations of the radio, Whether to c
ontinue? [Y/N]:y

[AC6005-wlan-ap-0]dis ap al
Info: This operation may take a few seconds. Please wait for a moment.done.
Total AP information:
nor  : normal          [1]
--------------------------------------------------------------------------------
--------
ID   MAC            Name  Group IP           Type            State STA Uptime
--------------------------------------------------------------------------------
--------
0    00e0-fc23-2fc0 area0 ap-1  192.168.1.19 AP4050DN-E      nor   0   22S
--------------------------------------------------------------------------------
--------
Total: 1
出现ip地址代表成功

4.在 AC 上进行安全模板配置，并下发给 AP

[AC6005-wlan-view]security-profile name qqf  ///配置安全模板的名称
[AC6005-wlan-sec-prof-qqf]security wpa2 psk pass-phrase a1234567 aes   //设置安全密码
[AC6005-wlan-view]ssid-profile name qqf  //配置SSID模板的名称
[AC6005-wlan-ssid-prof-qqf]ssid nbwifi   SSID的名称
[AC6005-wlan-view]vap-profile name qqf   //配置vap模板的名称
[AC6005-wlan-vap-prof-qqf]security-profilel qqf  //把安全模板放入到vap模板
[AC6005-wlan-vap-prof-qqf]ssid-profile qqf    //把ssid模板放入到vap模板
[AC6005-wlan-vap-prof-qqf]forward-mode tunnel    //设置转发模式
[AC6005-wlan-vap-prof-qqf]service-vlan vlan-id 10  //设置业务vlan为vlan10
[AC6005-wlan-view]ap-group name ap-1   ///进入到group组中
[AC6005-wlan-ap-group-ap-1]vap-profile qqf wlan 1 radio all   /// 将该 VAP 模板应用到所有射频接口上

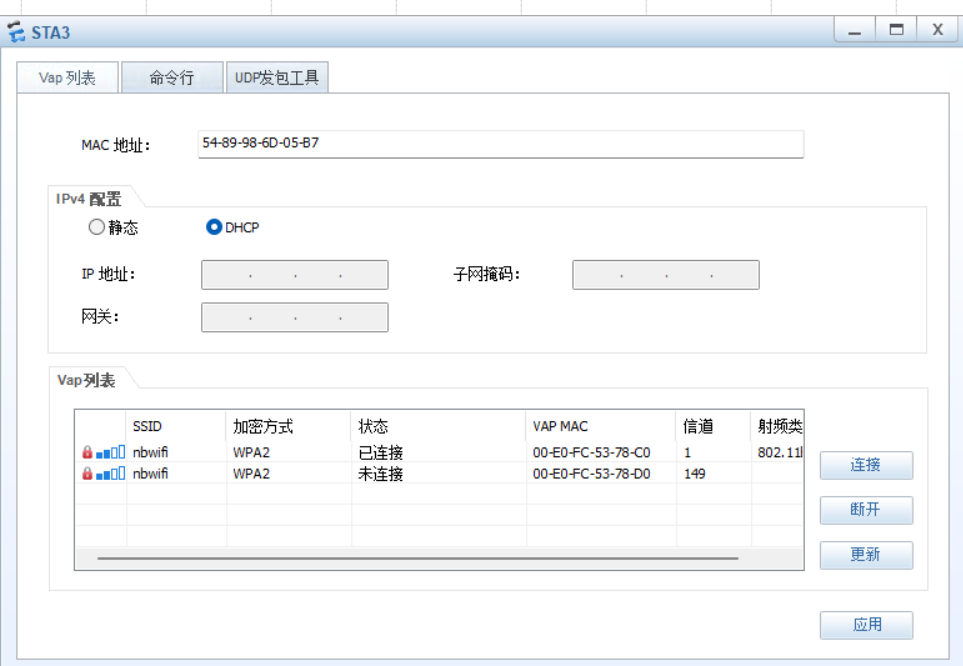

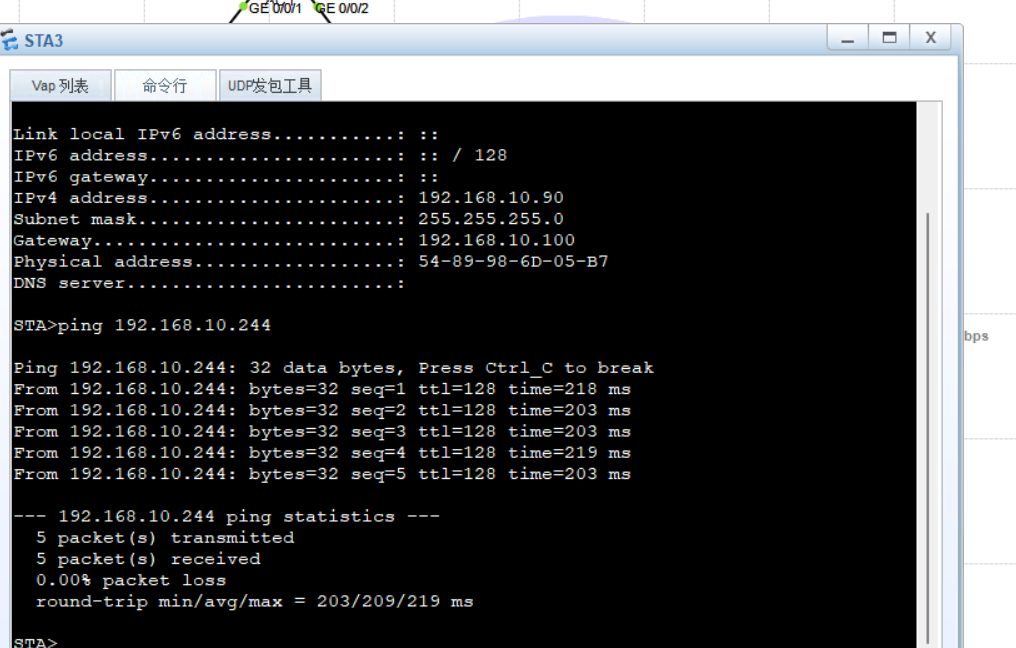

5.结果验证

5.结果验证
