eNSP 无线局域网（FIT+AP）的配置

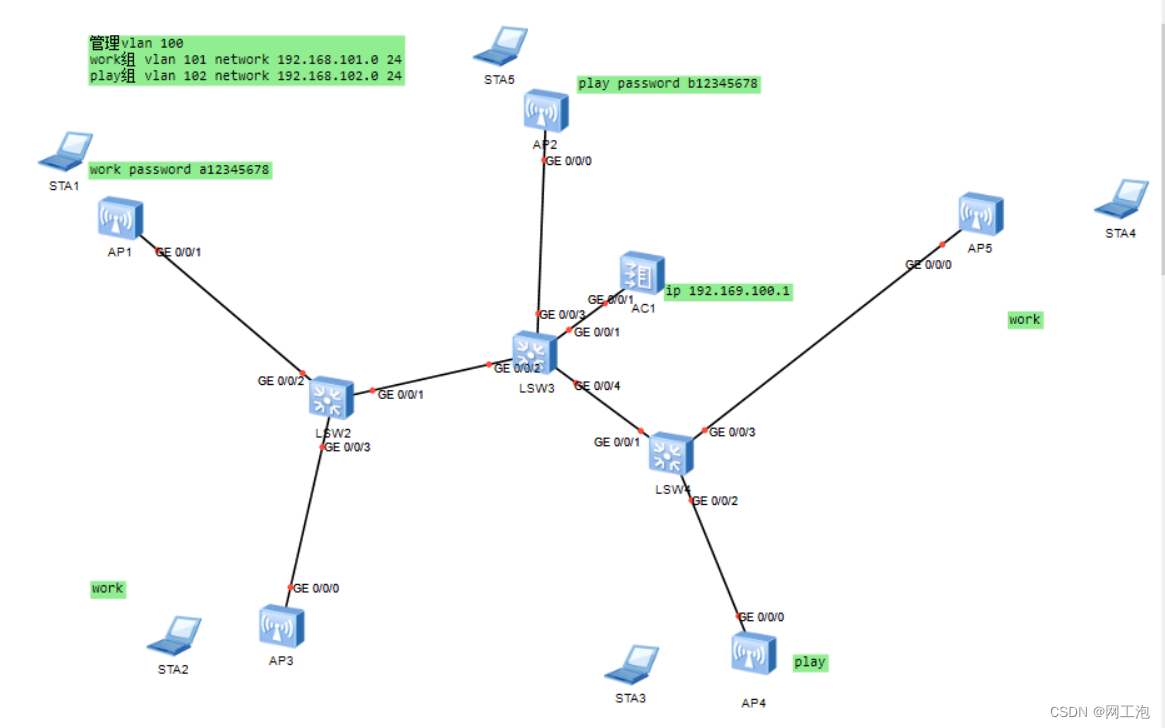

top结构图：

实验目的：

掌握无线局域网AC+fitAP的配置

实验内容：

使用dhcp，完成ap与ac的连接；

配置dhcp，完成用户连接后ip地址的分配；

配置无线参数；

• 实验过程及结果（命令截图/部分拓扑截图/文字说明）

实验过程

top图：

1. 配置交换机和AC端口

核心交换机

Vlan 100

Int g0/0/1

Port link-type trunk

port trunk allow-pass all

int g 0/0/2

port link-type trunk

port trunk allow-pass all

int g 0/0/3

port link-type trunk

port trunk pvid vlan 100  //将trunk端口从默认端口更改到vlan100，将AP划分到与AC相同的vlan中

port trunk allow-pass all

int g 0/0/4

port link-type trunk

port trunk allow-pass all

汇聚交换机

Vlan 100

Int g0/0/1

Port link-type trunk

port trunk allow-pass all

int g 0/0/2

port link-type trunk

port trunk pvid vlan 100

port trunk allow-pass all

int g 0/0/3

port link-type trunk

port trunk pvid vlan 100

port trunk allow-pass all

AC端口

Int g0/0/1

Port link-type trunk

port trunk allow-pass all

1. 配置AC的IP地址

Vlan 100

int vlan 100

ip add 192.168.100.1 24

1. 配置分配给AP的地址池，使AP与AC互通

dhcp enable

ip pool ap

network 192.168.100.0 mask 24

gateway-list 192.168.100. 254

int vlan 100

dhcp select global

option 43 sub-option 3 ascii 192.168.100.254  //相当于告诉AP AC在哪里

此时查看任一AP的地址，发现AP的地址变为192.168.100.024 网段的地址如下图：

使用ping命令pingAC，是可以ping通的。如下图：

1. 创建业务vlan地址池（可直接使用vlan，不用地址池） ，让用户连接AP时分配里面的地址

在AC上进行配置

vlan pool p101

vlan 102

assignment hash  //通过哈希的方式去分配

vlan pool p102

vlan 102

assignment hash

在核心交换机上配置

dhcp enable

int vlan 101

ip add 192.168.101.254 24

dhcp select interface   //dhcp分配模式为接口模式（必须为接口模式）

int vlan 102

ip add 192.168.102.254 24

dhcp select interface

1. 创建两个AP组（work和play）

在wlan视图下

ap-group name work

ap-group name play

1. 创建域管理模板，并将管理模板运用到work组和play组

regulatory-domain-profile name default   //创建域管理模板，并取名为 default

country-code cn  //设置国家代码为cn

进入到work组，将管理模板运用到work组

regulatory-domain-profile default   //应用default这个域管理模板

进入到work组，将管理模板运用到play组

regulatory-domain-profile default

1. 在AC上配置AP认证

首先查看5个AP的mac地址

使用 display interface vlan 1 查看AP1的mac地址。如下图：

wlan

Ap-id 1 ap-mac 00e0-fcf4-49c0

依次完成5个AP的认证

1. 将AP加入work组和play组

Wlan

ap-id 1

ap-group work  //将ap1加入work组，输入y确认

ap-id 2   //进入2号ap

ap-group play

如上将所有ap加入到分组里，并用display ap all查看，如下图：

可以看到每个ap的id，mac地址，group，IP地址。状态state为nor（正常）

1. 配置安全模板和ssid

1. 创建两个不同的安全模板

security-profile name sec1   //创建名为sec1的安全模板

security wpa-wpa2 psk pass-phrase a12345678 aes  //安全机制为wpa2，域共享密码为“a12345678”，加密算法为aes

security-profile name sec2   //创建名为sec2的安全模板

security wpa-wpa2 psk pass-phrase b12345678 aes

1. 设置ssid

ssid-profile name work  //创建名为work的SSID模板

ssid work   //设置SSID名称为work

ssid-profile name play

ssid play

查看创建结果，如下图：

1. 使用security模板和ssid模板创建VAP模板

vap-profile name work   //创建VAP模板，名为work

forward-mode tunnel  //转发模式为隧道转发

service-vlan vlan-pool p101   //服务vlan在创建的vlan池里自动分配一个vlan（也可使用service-vlan p101 手动分配服务vlan为p101，而不是地址池分配）

security-profile sec1   //vap关联安全模板sec1

ssid-profile work  //vap管理ssid模板work

以同样的方式再次创建名为play的VAP模板

vap-profile name play

forward-mode tunnel

service-vlan vlan-pool p102

security-profile sec2

结果如下图所示：



1. 应用VAP模板，配置AP组

部署work组

ap-group name work   //进入ap组

vap-profile work wlan 1 radio 0    //将VAP模板work中的无线业务参数下发到AP组中所有AP成员上，射频0

vap-profile work wlan 1 radio 1    //两个射频（2.4G和5G的射频都去部署配置上）

部署play组

ap-group name play

vap-profile play wlan 1 radio 0

vap-profile play wlan 1 radio 1

查看部署情况，可以看到不同射频，以及使用的安全加密内容，ssid等，如下图所示：

同时可以看到ap的信号圈

验证：

使用无线设备连接wifi，输入密码验证，结果如下图所示：

查看无线设备的IP配置，网段为192.168.101.0如下图：

使用其他设备测试，结果如下图：

• 总结 （实验总结、个人心得）

总结：
