苹果电路分析

以intel_苹果_k36(965)为例。苹果的ec是smc。

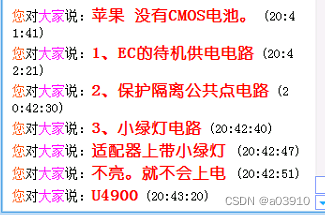

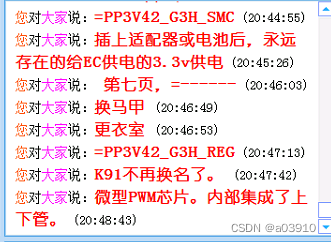

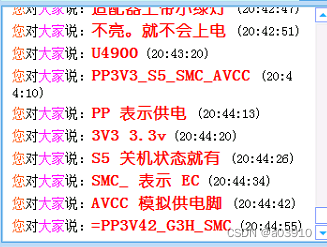

u4900是板子的ec。待机供电为PP3V42_G3H_SMC，来自PP3V42_G3H_REG。

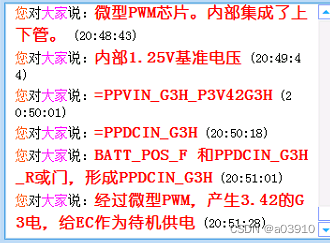

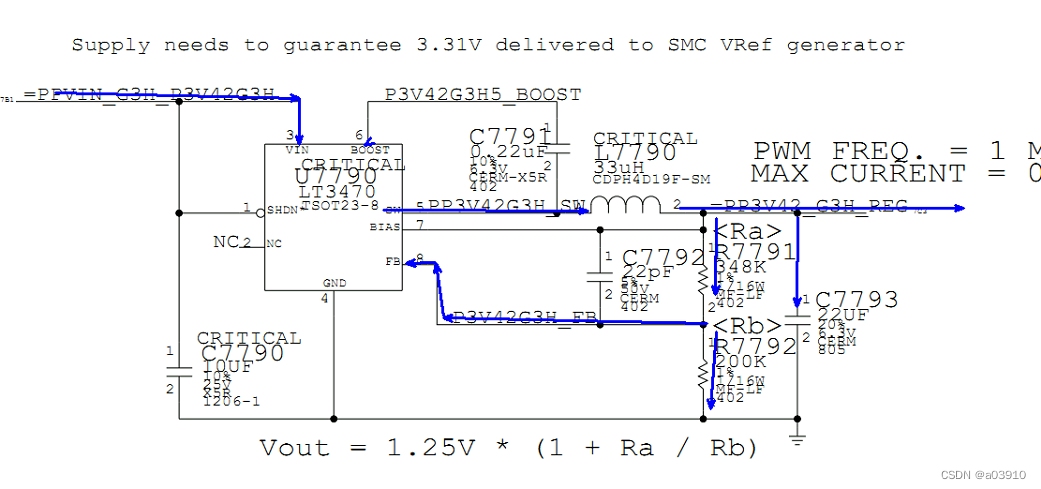

PP3V42_G3H_REG来自lt3470。lt3470这个芯片是微型pwm芯片，内部集成了上管和下管。

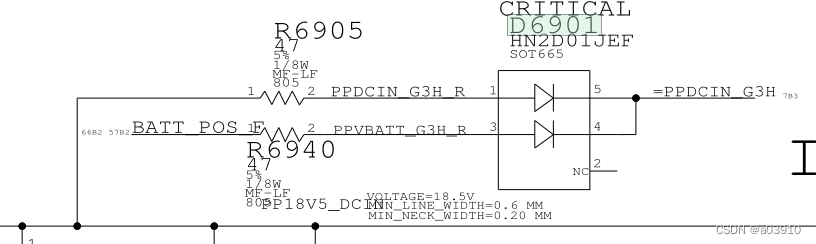

继续查找芯片LT3470的PPVIN_G3H_P3V42G3H信号来源。来自PPDCIN_G3H，PPDCIN_G3H来自二极管组D6901，这是或门电路。

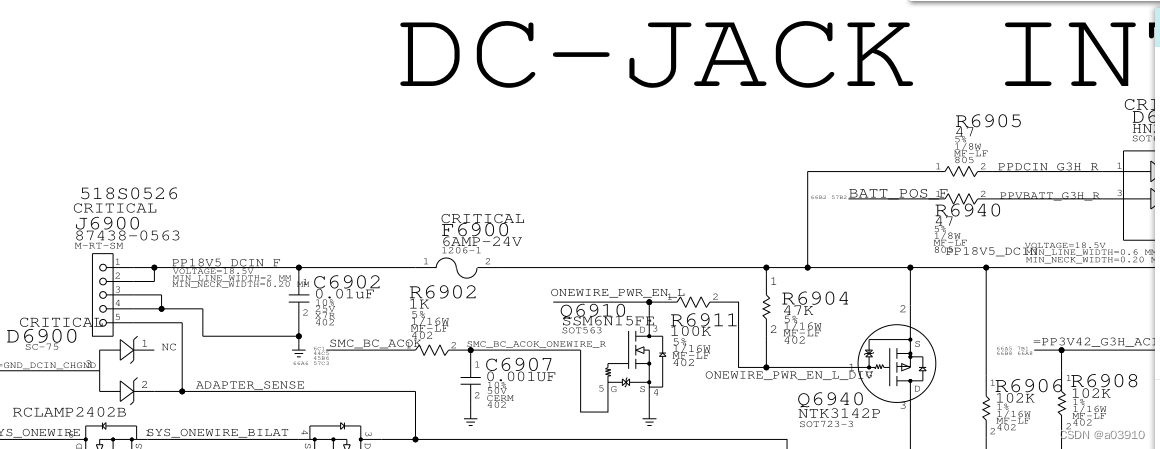

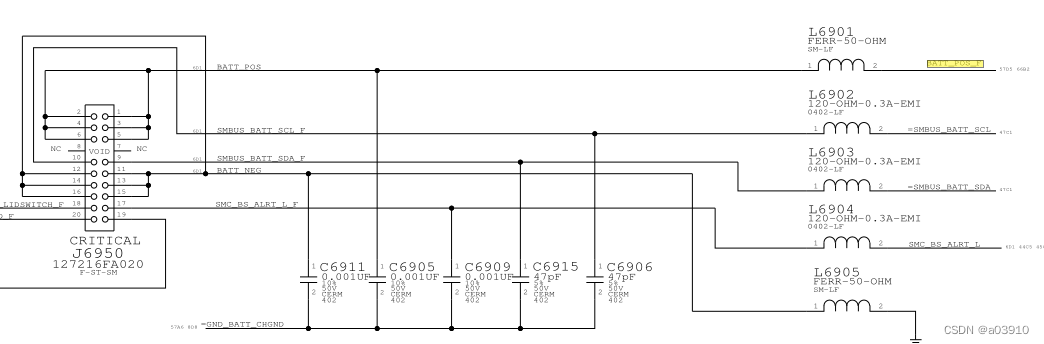

BATT_POS_F信号来自电池接口。而二极管组D6901的另一路信号来自适配器，如图所示。

所以，只要插上电池或者适配器就有PPDCIN_G3H，最终就有ec的待机供电。

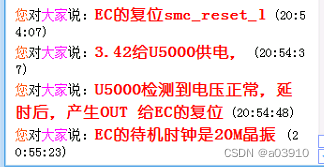

现在看ec的复位。苹果的芯片的复位引脚居然叫res*，信号为SMC_RESET_L。SMC_RESET_L来自RN5VD30A-F芯片，图中标记为u5000，cd引脚是给电容充电，vdd是供电，当电容充满电，out引脚输出信号SMC_RESET_L。（注意供电PP3V42_G3H_SMC来自PP3V42_G3H_REG，这个就是上面的LT3470芯片产生的。)

所以就是待机电压产生给ec之后，待机电压经过u5000延时产生低电平的复位信号SMC_RESET_L给ec。

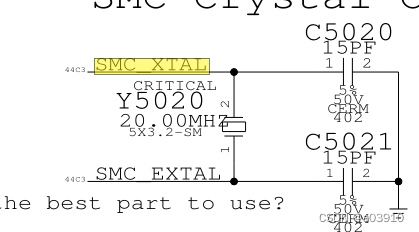

现在看ec的时钟，为20mhz的晶振。

接下来看公共点电压是如何产生的。

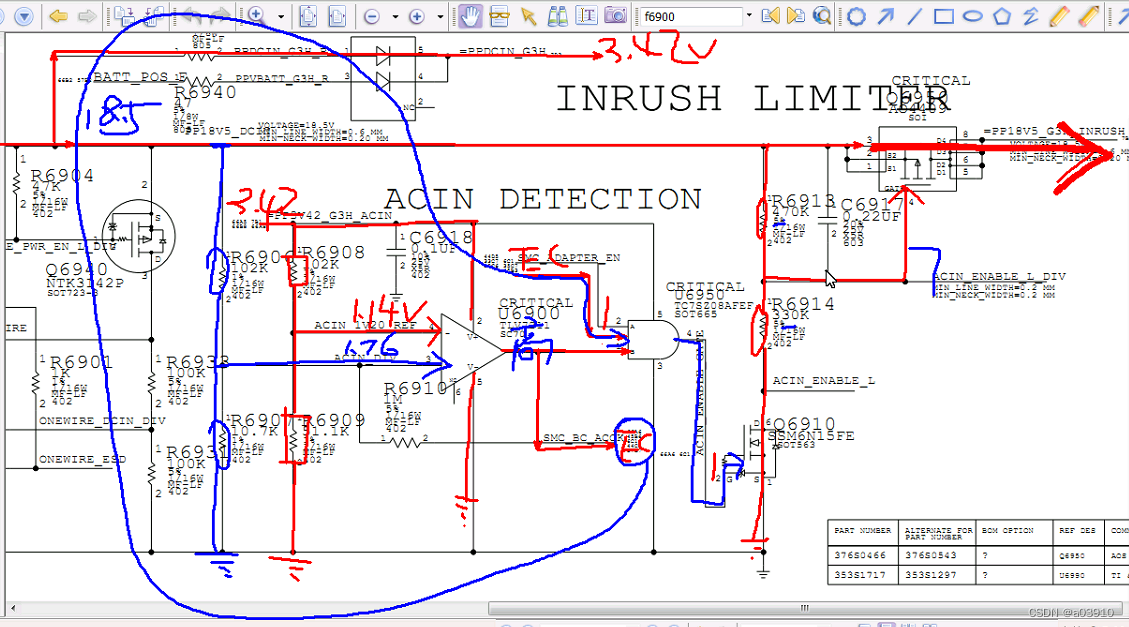

公共点电压不是PP18V5_G3H_INRUSH，但是要先找这个。但是适配器电路居然不是体二极管导通，有可能是苹果的公共点电压没有小电流，直接是大电流，需要导通场管Q6910。但是视频说导通场管Q6910，还没有产生公共点，所以这个可能不成立。

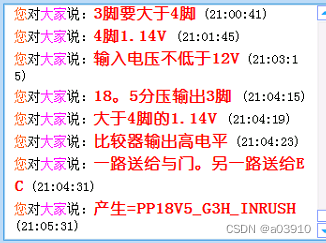

PP3V42_G3H_ACIN来自PP3V42_G3H_REG，这是上面产生的。1。14v由3.42v分压得到，1.76v来自18.5v的分压。

SMC_ADAPTER_EN信号由ec产生，也就是说苹果的公共点大电流是由ec控制的，在电路产生SMC_BC_ACOK之后，信号给ec，ec发出高电平SMC_ADAPTER_EN，通过与门，产成高电平，导通q6910，然后产生大电流的PP18V5_G3H_INRUSH。

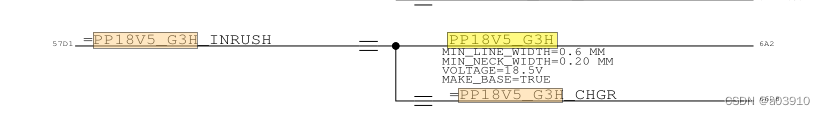

PP18V5_G3H_INRUSH之后给了PP18V5_G3H和PP18V5_G3H_CHGR，经过查找发现PP18V5_G3H并没有使用。所以只能是PP18V5_G3H_CHGR。发现PP18V5_G3H_CHGR给了充电芯片ISL6257HRZ。

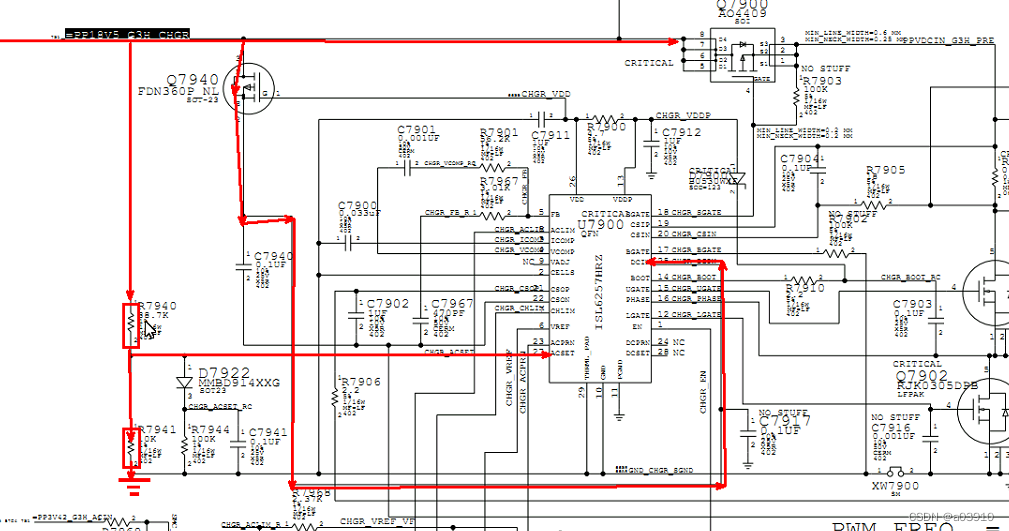

PP18V5_G3H_CHGR一路通过场管Q7940的体二极管给充电芯片ISL6257的dcin。

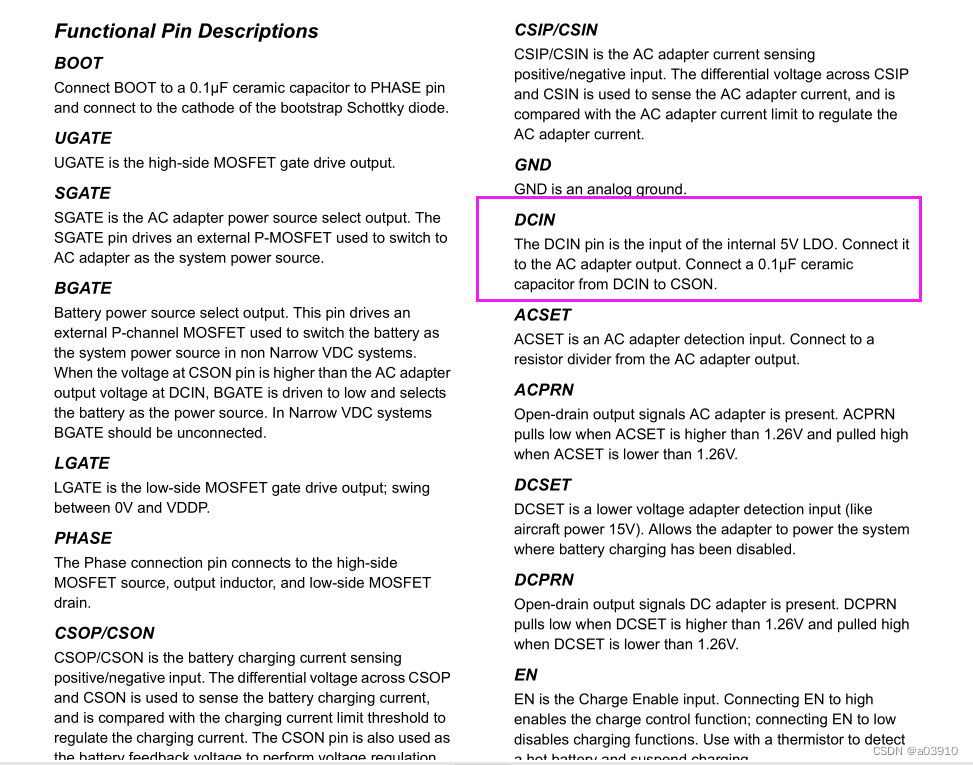

查看ISL6257芯片的数据手册，vdd是5v线性电压的输出，并且vdd是这个芯片的内部供电，dcin是输入供电。

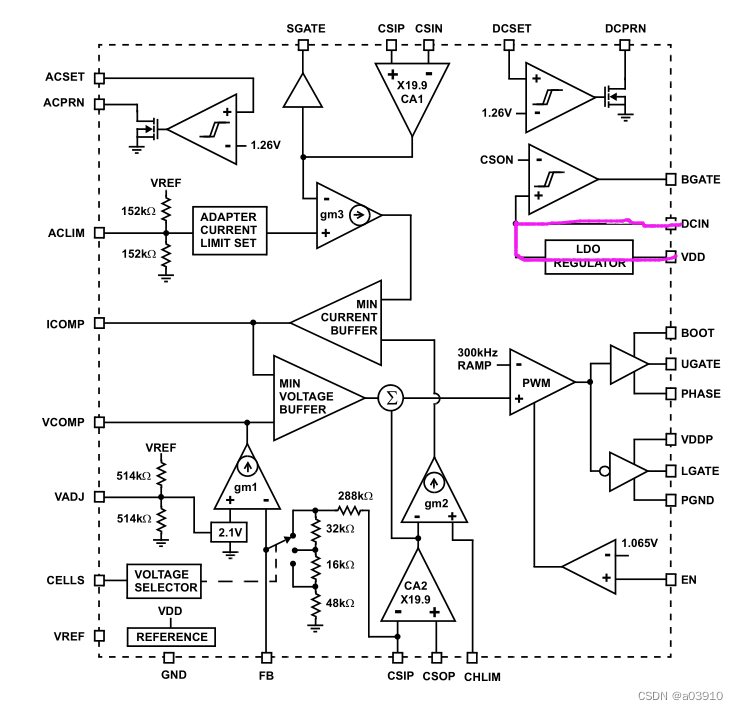

从内部结构图看，这个充电芯片要输出pwm供电，需要en。

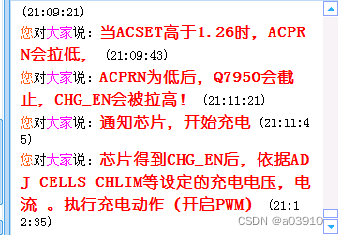

PP18V5_G3H_CHGR在另一路通过场管Q7940的体二极管给充电芯片ISL6257的acset。acset是适配器检测，当为高电平，输出acprn为低电平。当为低电平的时候，acprn为高组态，我并没有在电路中看到上拉的电压，那就是没有。

当充电芯片检测到适配器电压的时候，acprn为低电平，场管Q7950截止，这个时候，由于充电芯片的vdd引脚信号为CHGR_VDD，上拉CHGR_EN信号，而这个信号是给充电芯片的en引脚的，高电平会开启充电芯片的pwm供电。

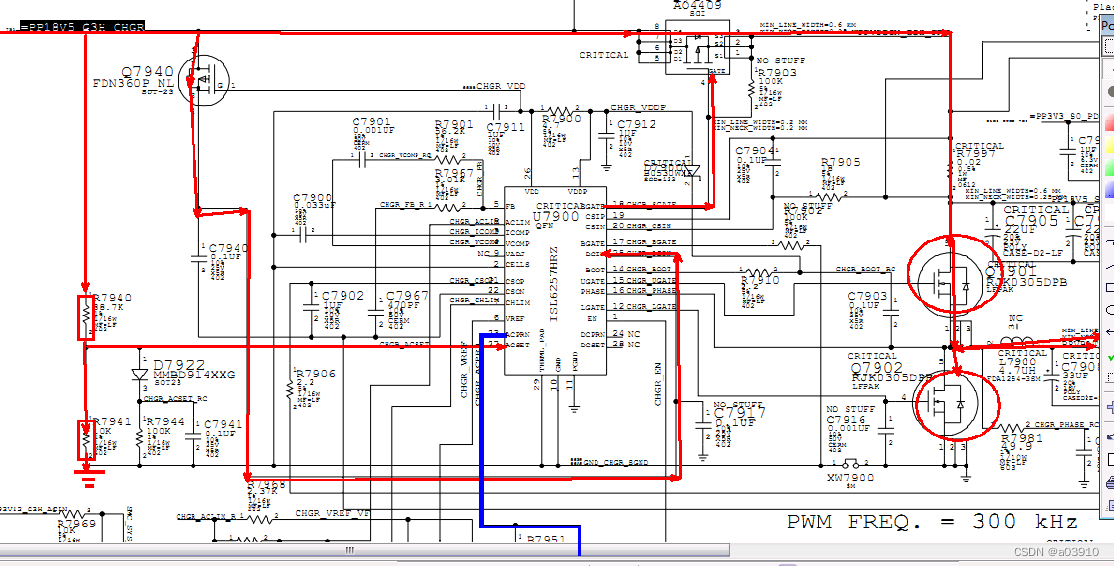

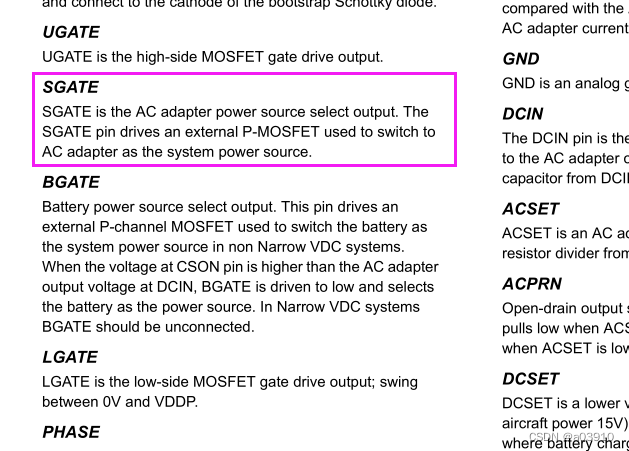

当充电芯片得到供电之后，检测适配器电流，之后输出低电平的SGATE，信号为CHGR_SGATE，控制适配器的大电流开关场管Q7900（在sgate变成低电平之前，高阻。是体二极管使得场管不导通），只有开通这个场管，适配器大电流才会到达公共点，不然就是公共点电压就是适配器小电流供电。

大电流的MMPPVDCIN_G3H_PRE，才会通过上管，输出大电流的pwm供电。这是系统需要的。

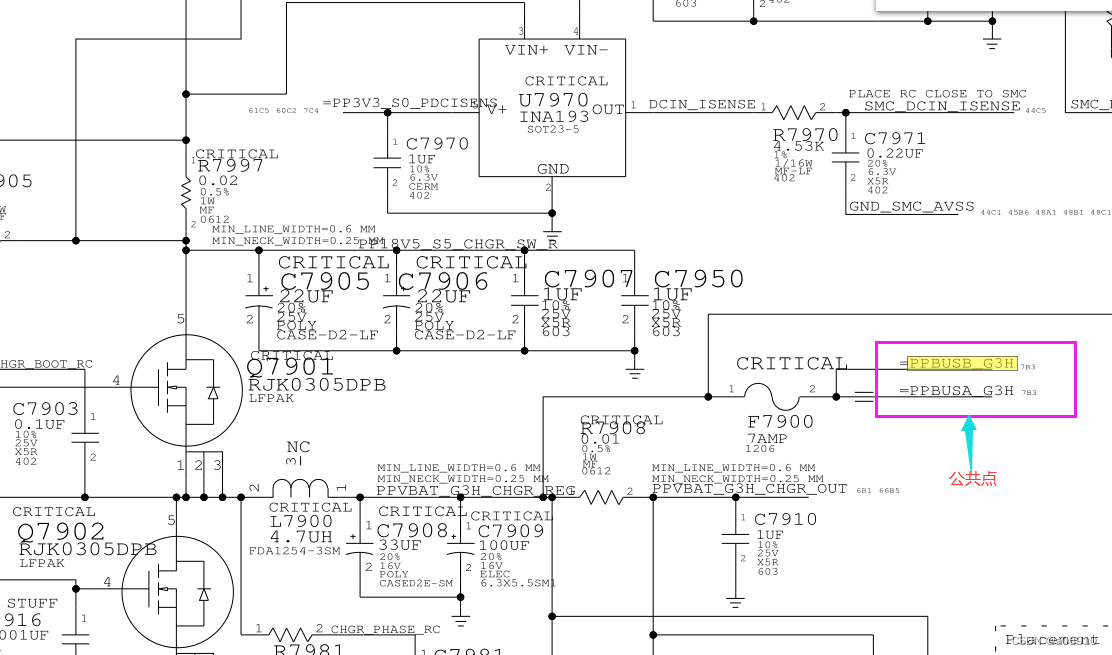

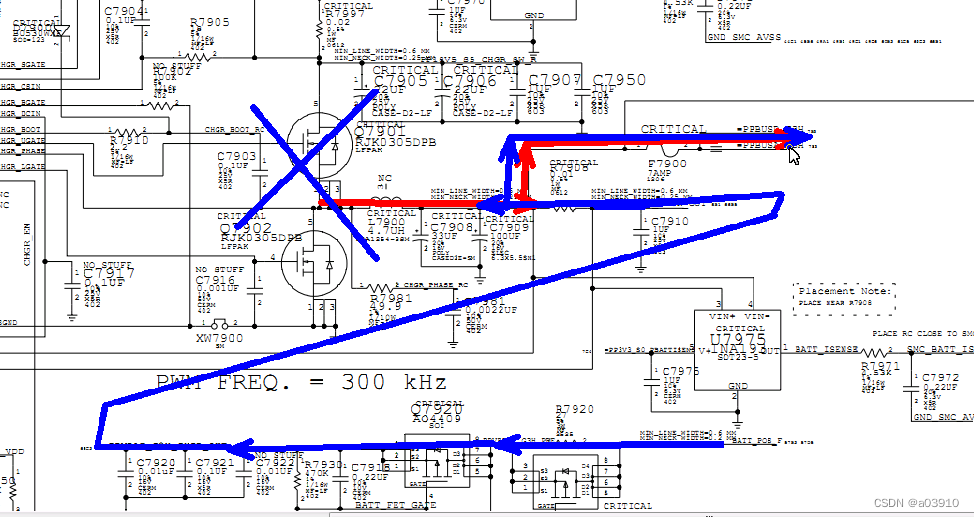

公共点为充电芯片输出的电压，如图所示。

公共点是如何保护隔离呢？当适配器模式的时候，公共点由供电芯片供电，当电池模式的时候，由电池由电池提供。（注意苹果的公共点和别的板子不同，别的板子公共点是适配器供电，苹果是充电芯片供电。）
