以amd_dell_m4040的板子为例，单桥。

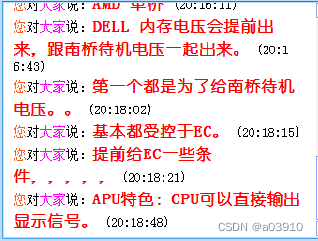

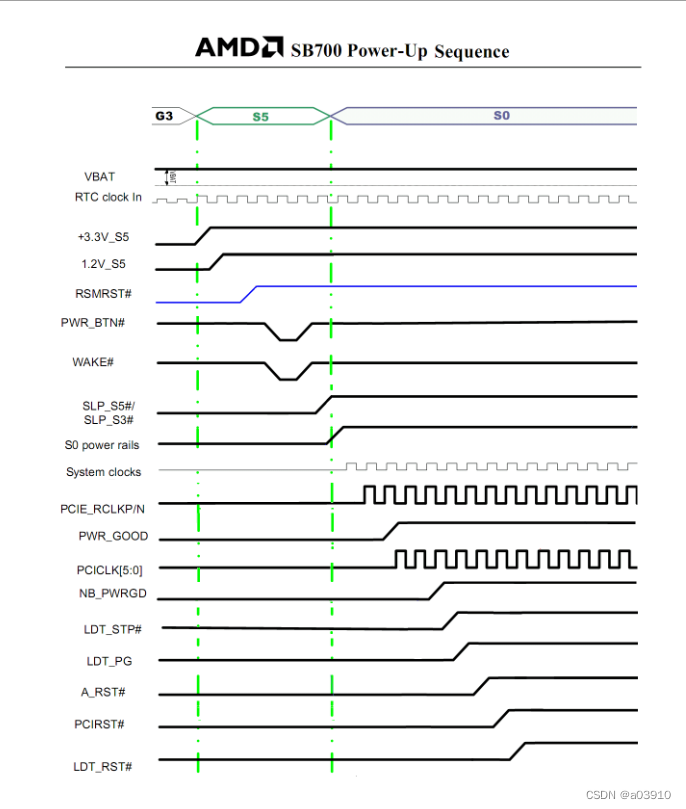

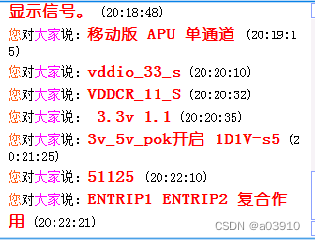

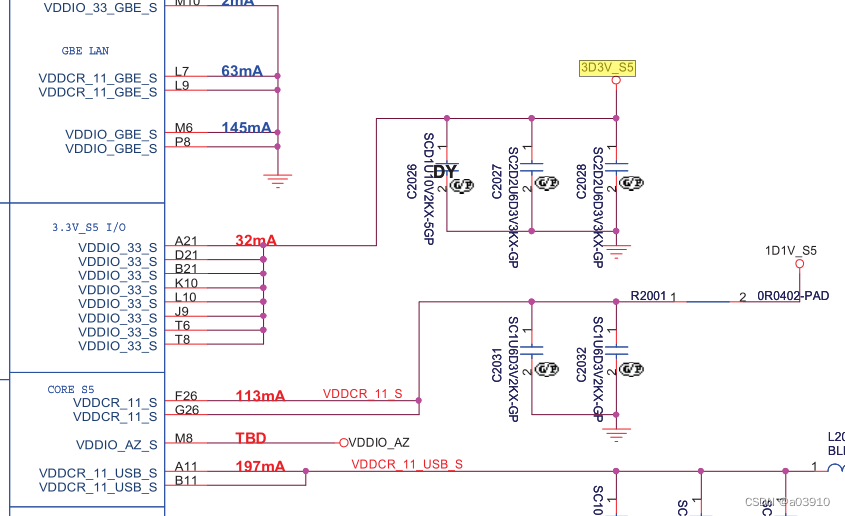

1.,南桥有两个待机电压VDDCR_11_S和VDDIO_33_S，这和上面的光达的时序图的名字有一点不一样，不管了。

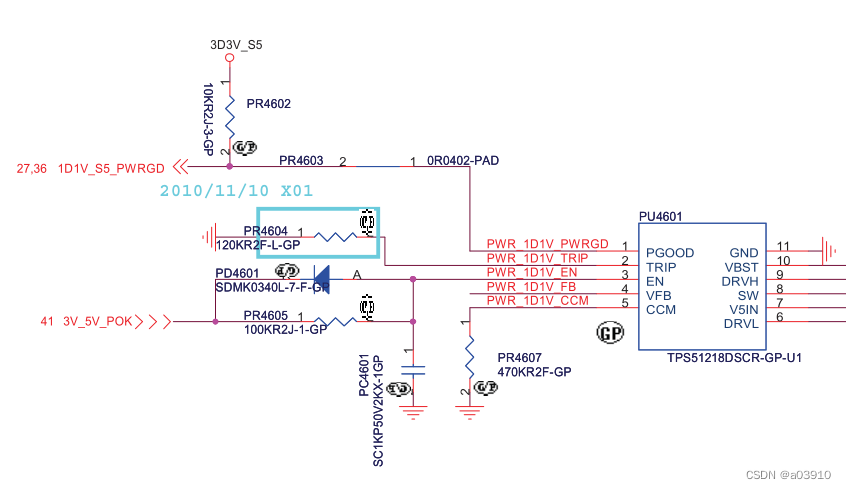

1.1.,VDDCR_11_S信号由1D1V_PWR信号转化而来，1D1V_PWR信号来自芯片TPS51218DSCR-GP-U1，受到3V_5V_POK控制，3V_5V_POK信号来自芯片TPS51125ARGER-GP。

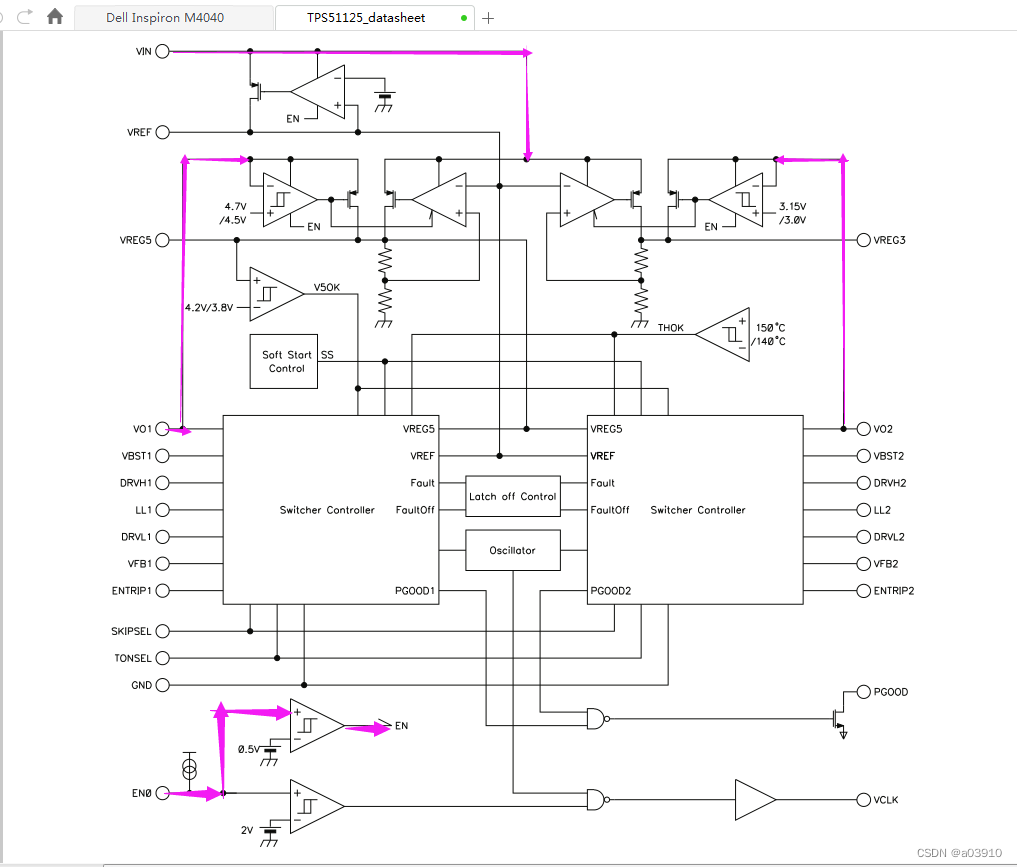

看芯片TPS51125ARGER-GP的数据手册，分析时序。

TPS51125ARGER-GP时序：

输入vin（芯片的供电）----》输入高电平e0（开启线性供电
