【软件笔记------Orcad Capture CIS 17.2/pads vx2.7】------ orcad&pads PCB设计简要教程

已于 2022-03-25 17:12:02 修改
阅读量6.6k 收藏 116
点赞数 12
分类专栏： PCB设计 文章标签： PCB pads orcad
于 2021-08-16 11:43:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/a1058191679/article/details/118784964
版权

目录

一、Orcad原理图库

1.库添加

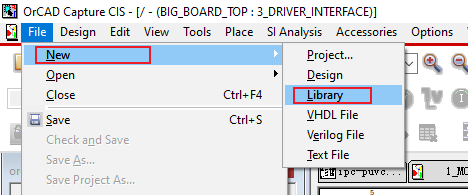

1.1 新建库

在这里插入图片描述

1.2 添加库

  • 添加库到工具栏，下面的Search Part可以在指定的路径搜索所有库元件，注意名称不完全匹配使用通配符*
    在这里插入图片描述

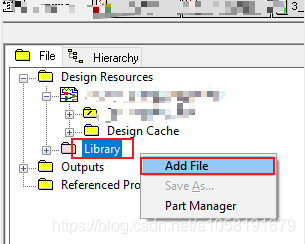

  • 添加库到工程，在资源管理器下library右键添加即可，方便对库操作
    在这里插入图片描述

2.库编辑

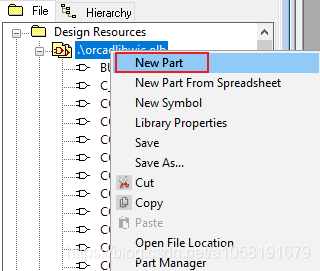

2.1 元件添加

在这里插入图片描述

2.2 多PART元件添加

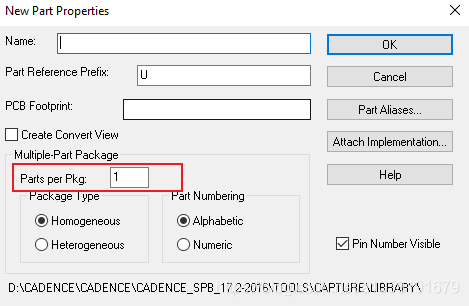

新建元件在parts per pkg选项填上part个数即可，如果每个part图形一样则Packagte Type默认Homogeneous，如果不一样则选Heterogeneous
在这里插入图片描述

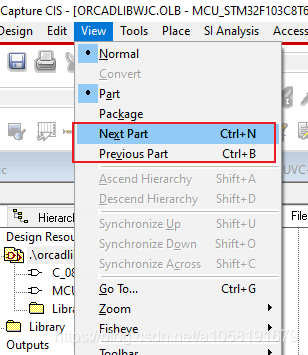

  • view-next part/previous part 切换part，快捷键<Ctrl+N>和<Ctrl+B>
    在这里插入图片描述

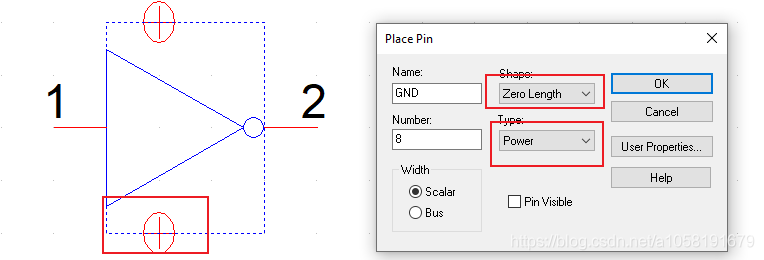

    放置管脚，电源类型允许名称和编号重复，可以如图放置
    在这里插入图片描述

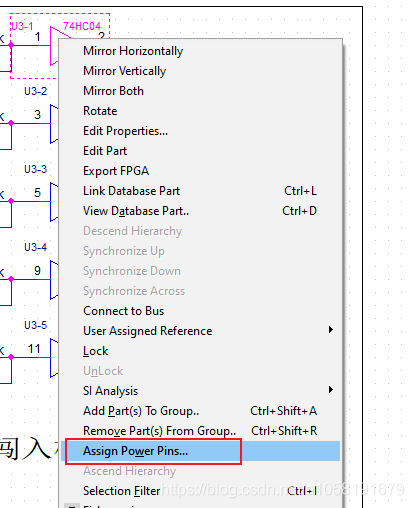

    原理图中选中元件右键可以分配元件的电源
    在这里插入图片描述
  • E\N\:引脚名称低电平有效上划线

2.3属性编辑

  • part properties：元件属性
  • package properties…：封装属性
    在这里插入图片描述

3.注意事项

  • 新建元件，复制其他元件图形过来的话不会完整复制其属性，需要重新设置
  • 元件在原理图上放置后会留有缓存，如果元件修改后再次放置会报错，需要清除缓存
    在这里插入图片描述

二、原理图

1.快捷键

  滚轮纵向滚动页面，加Shift横向滚动，加Ctrl缩放

  • <W>放置Wire连线，右键end Wire或者双击左键结束，按住Shift画任意角度，相同走线可以复制粘贴

  • <J>放置交叉连接点，表示线连接在一起，网络名相同，相同位置二次放置，会删除一次放置的交叉连接点，也可以按住<S>不松手，左键单击选择后右键Delete删除

  • <N>放置网络名，最后一位是数字的话连续放置数字递增，只允许字母、数字、下划线

  • <X>放置无连接符号，在没有电气连接的引脚放置，否则DRC会检查未连接引脚报错

  • <T>放置文本

  • <R>选择器件或放置时按R旋转

  • <F4>重复操作，一些简单有规律操作可以使用，比如放置很多线或网络

2.快捷图标

  • 放置页间连接符(off-page connector)：
    放置页间连接符

  • 放置Port，作用类似页间连接符，可用于多页间网络连接:
    放置端口

  • 放置总线(Bus/Bus entry),按住Shift可以画任意角度，双击结束绘制:
    放置总线

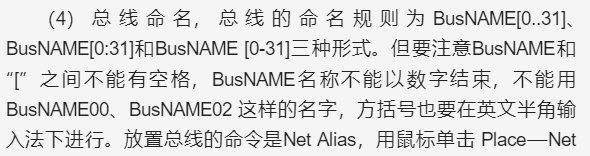

    总线的命名规则:
    在这里插入图片描述
    总线和信号线连接使用Bus entry，不能直接使用Wire连接，entry和总线命名要对应，Bus entry要放置在Wire上，不能直接放置在引脚上。总线没有全局属性，不同页面连接要使用页间连接符，总线也可以使用交叉连接点连接

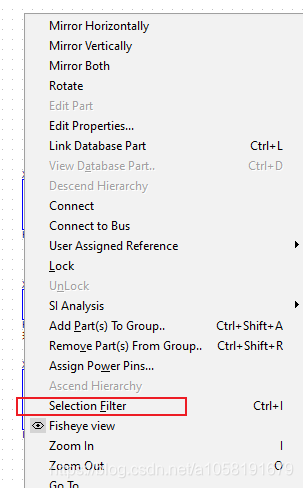

3.选择过滤器

原理图空白处右键可以看到，但好像只适用于框选
在这里插入图片描述

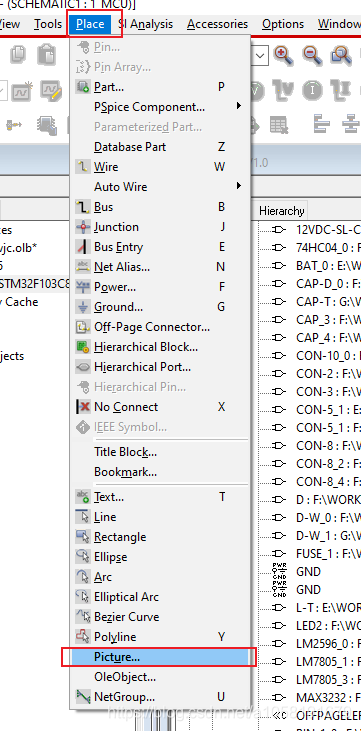

4.插入图片

在这里插入图片描述

5.栅格

点击可以关闭栅格对齐
在这里插入图片描述

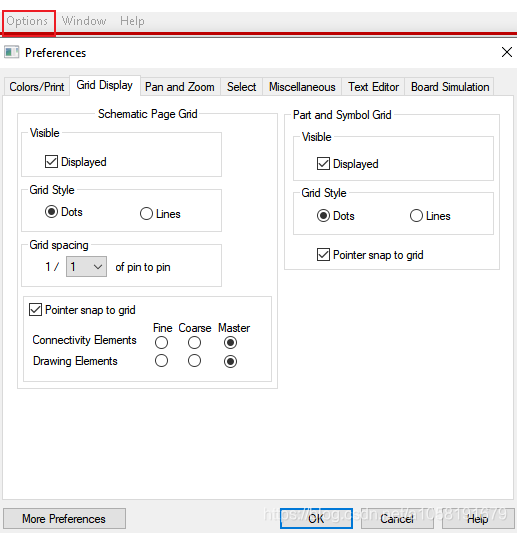

栅格设置
在这里插入图片描述

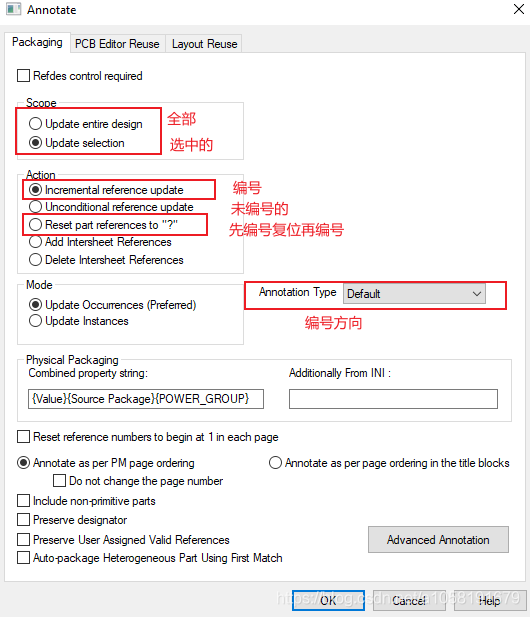

6.自动编号

在这里插入图片描述
在这里插入图片描述

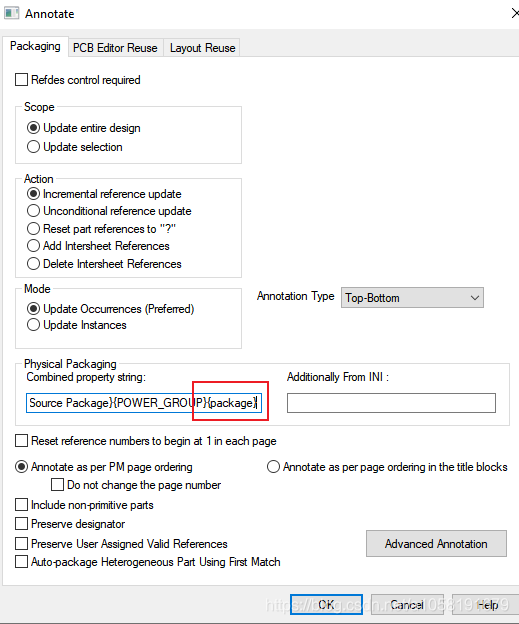

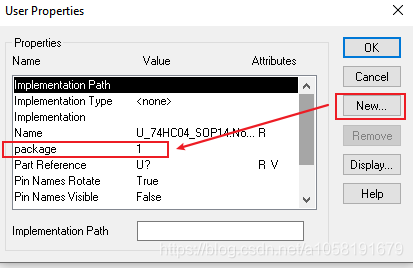

对于多part元件，如果放置了多个的话软件会分不清怎么组合，需要给元件加一个属性，在画原理图时需要手动编辑这个值给多part元件分组
在这里插入图片描述
然后在自动编号设置里面加上该属性，这里不需要逗号
在这里插入图片描述

7.封装分配

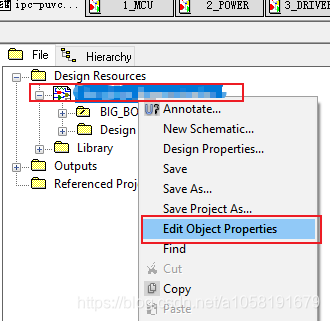

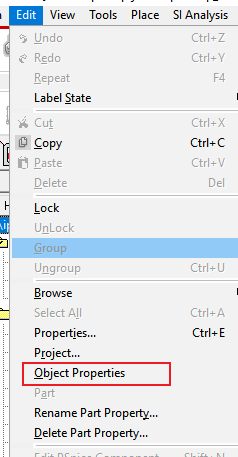

资源管理器选中设计右键选择Edit Object Properties可以在里面进行属性修改和封装分配
在这里插入图片描述

8.元件属性表查看

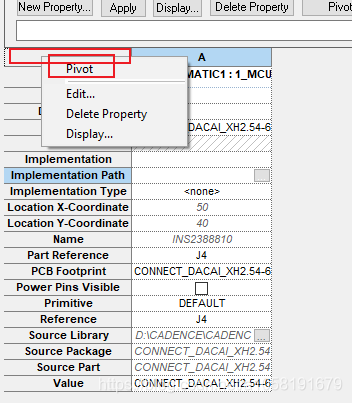

  • 双击元件打开属性，右键表格左上角，选择Pivot可以旋转属性的显示方式，选择多个同类型元件可以批量编辑属性
    在这里插入图片描述

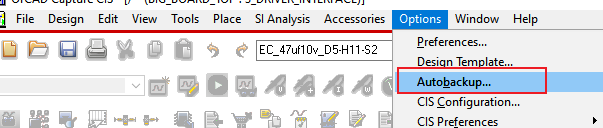

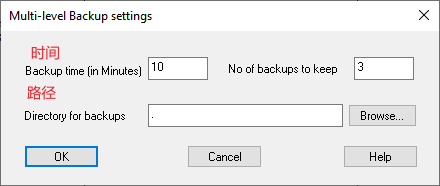

9.自动保存

在这里插入图片描述
在这里插入图片描述

10.注意事项

  • 多part元件用不到的部分可以不放置，如果需要分配电源需要注意检查

三、检查

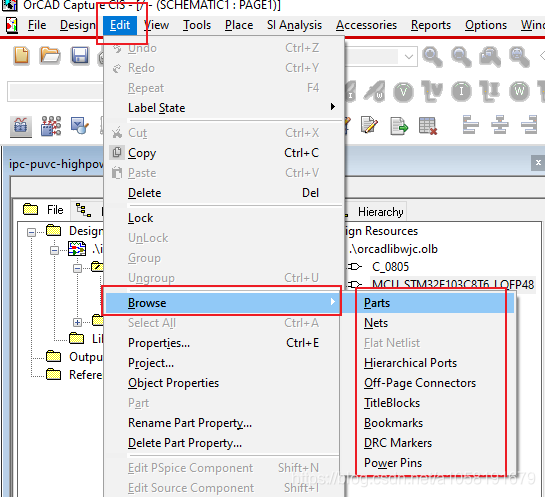

1.浏览

双击可以跳转
在这里插入图片描述

1.1 批量修改封装等信息

也可以用来批量添加属性信息，需要先选中项目
在这里插入图片描述

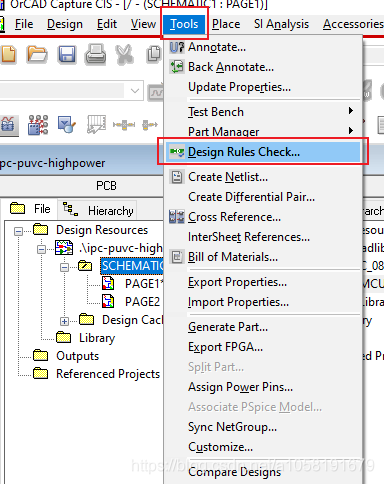

2.DRC

在这里插入图片描述
检查前可以在输出窗口按<Ctrl+Del>可以清空历史，方便查看结果

四、导出

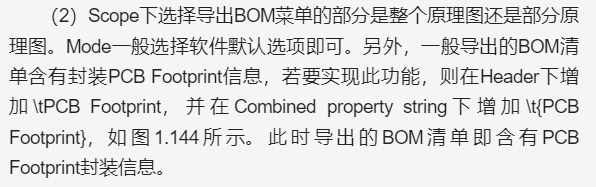

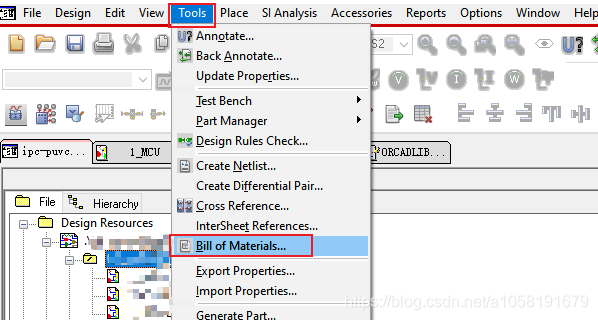

1.BOM表

方法一：

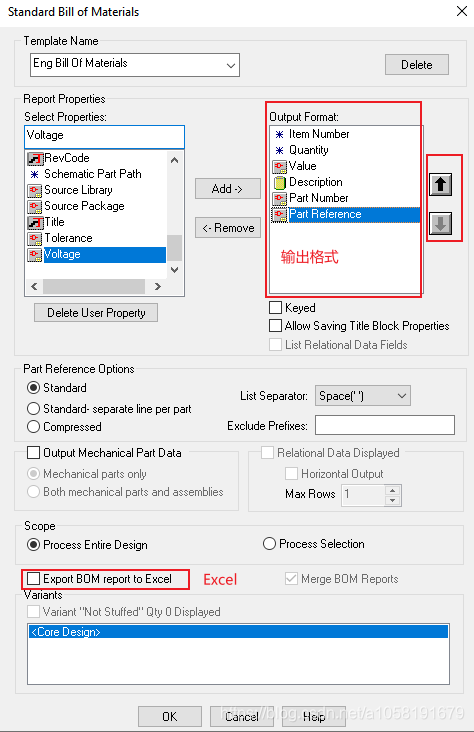

在这里插入图片描述
在这里插入图片描述
注意：勾选Keyed复选框对需要的属性归类，就是同属性的合并到一栏

方法二：
在这里插入图片描述
在这里插入图片描述

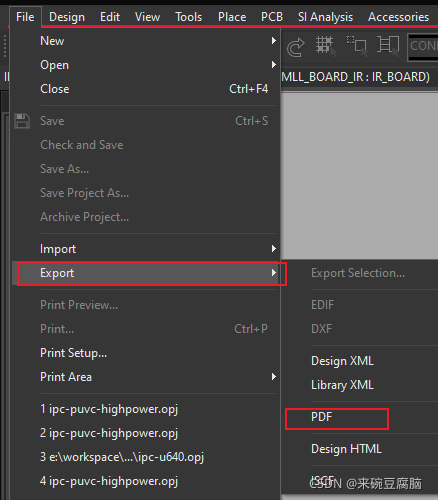

2.PDF

在这里插入图片描述

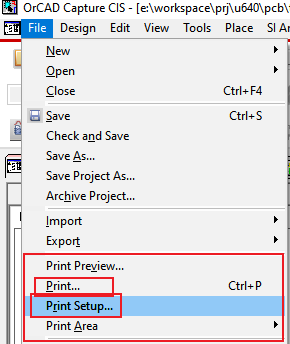

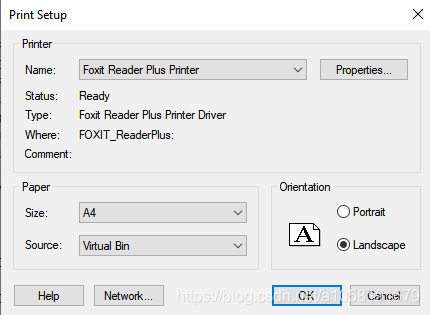

打印前先设置PDF打印机
在这里插入图片描述
上面的方法可能会遇到一些奇怪的问题，可以使用下面的方法打印，更方便快捷
在这里插入图片描述

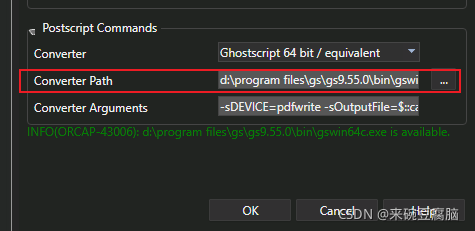

这时可能会提示一个错误，fswin64c.exe找不到，安装这个软件下载链接，然后把执行文件路径更新下就可以了
在这里插入图片描述

3.网表

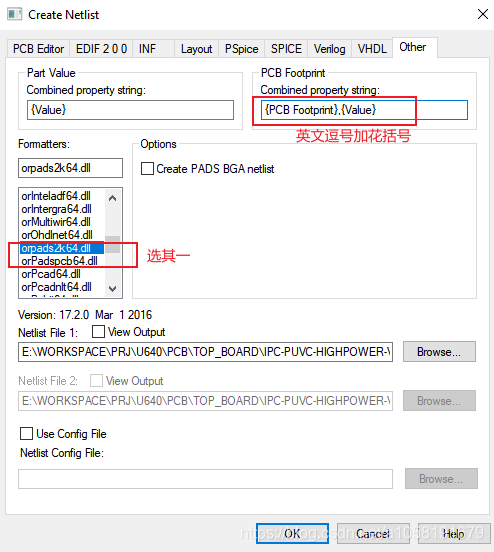

添加如图属性可以保留原理图元件值，但是同时可能会有名称过长的问题，名称加属性值不能超过40个字符，可以把原理图value值改短一些
![在这里插入图片描述](https://img-blog.csdnimg.cn/df45ed1839ed40d1bc123499ef2bc44d.png?x-oss-process=image/watermark,type_ZmFuZ3poZ

五、导入pads

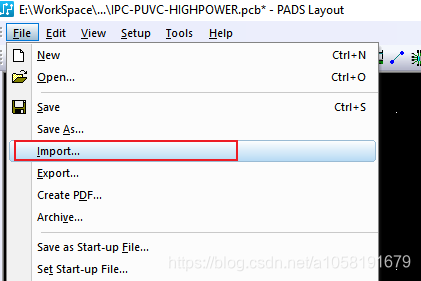

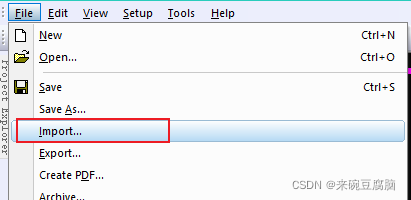

1.导入网表

在这里插入图片描述

2.网表错误处理

  • Part name already used ***
    关闭pcb重新导入
  • Can’t find part Type item <***>
    封装名和orcad配置封装不匹配
  • Not valid pin name for part type
    原理图库引脚命名为空或不正确
  • 导入正确如图，该警告是软件文件格式差异造成，忽略即可在这里插入图片描述

3.导入dxf板框

和导入网表一样，格式选dxf
在这里插入图片描述

六、布线前操作

1.便捷可视处理

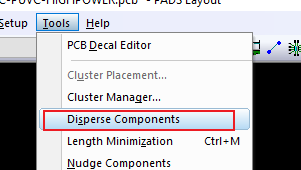

  • 自动分散排列元件
    在这里插入图片描述

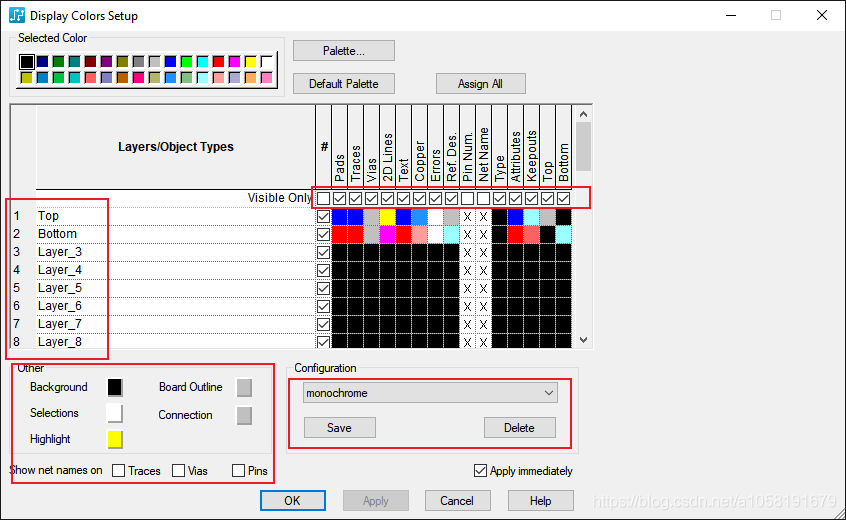

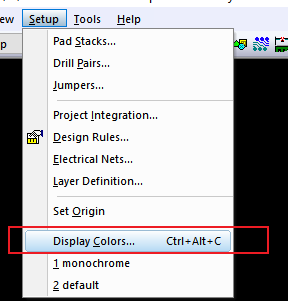

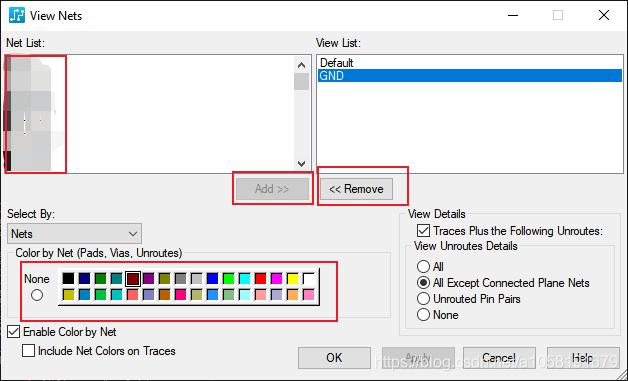

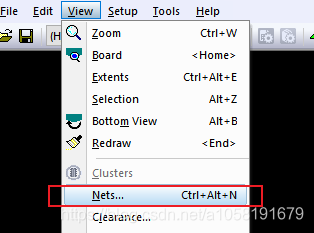

  • 网络颜色设置
    在这里插入图片描述
    这个颜色设置没有上面的网络颜色设置优先级高，意思就是如果有冲突的话会显示成上面的
    在这里插入图片描述
  • 层显示设置
    在这里插入图片描述
    可以设置后保存该显示方案，可以保存多个方案
    在这里插入图片描述

2.规则设置

在这里插入图片描述

3.焊盘栈设置

在这里插入图片描述

  • 需要注意通孔焊盘不选电镀的话上下是不连通的

4.类规则设置

七、layout/router

1.快捷键

  滚轮纵向滚动页面，加Shift横向滚动，加Ctrl缩放，中键拖动鼠标也可以缩放，中键单击选择当前画面中心点

  • <Ctrl+Alt+S> 栅格DRC角度状态
  • <Ctrl+Q> 属性
  • <Ctrl+Alt+T> 选项
  • <F4> 换层
  • <F2/F3> layout/router的布线快捷键
  • <Shift+单击> 添加过孔并换层，router里用无模命令<l+层数>可以换层
  • <Ctrl+H/U> 网络高亮/取消高亮
  • <Backspace> router里面删除走线

2.无模命令

  • <um> 单位英制mil
  • <umm> 单位公制mm
  • <g 10> 设置栅格为10个单位
  • <gd 10> 设置显示栅格为10个单位
  • <w 5> 设置线宽为5个单位
  • <ss x1 x2> 搜索并选中元件x1,x2
  • <po> 铺铜显示关闭/打开
  • <so> 选择元件后输入设定原点
  • <q> 快速测量
  • <o> 透明模式打开/关闭
  • <zu> 布线网络连接的辅助线开/关，就是那些元件脚上的细线

3.铺铜

在这里插入图片描述

  • 铜箔和铺铜的区别：铜箔是一块简单铜皮，不需要灌注，隐藏铺铜后铜箔还在，铺铜是高级铜皮，会根据设置的规则灌注，让开走线和保持距离，和焊盘的连接等
  • 铜箔可以设置到其他层做其他使用

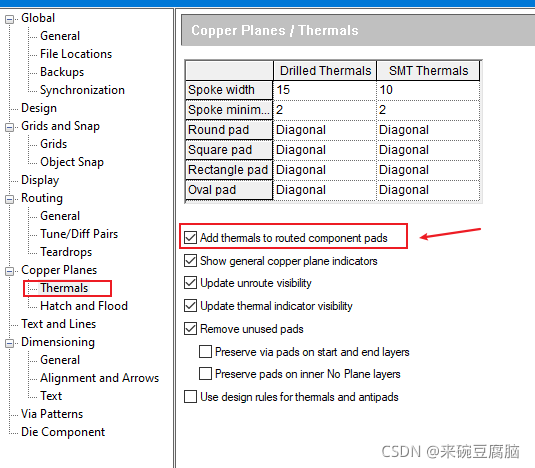

  • 注意下面这个设置，不勾选会导致已经连线的焊盘铺铜异常，就是如果该焊盘已经连接了，就不会再铺铜
    在这里插入图片描述

4.泪滴

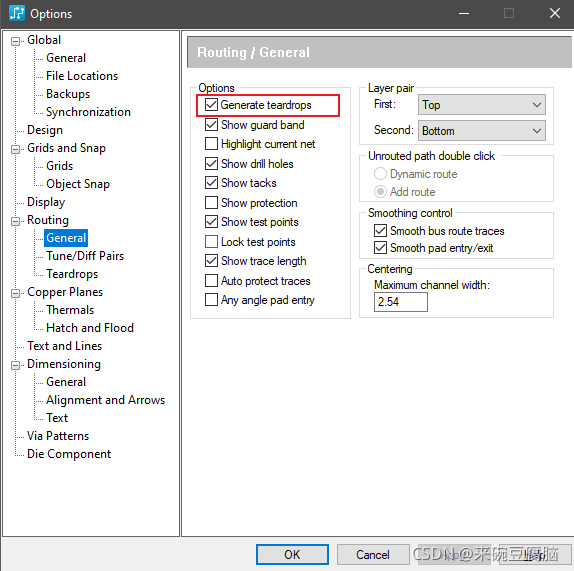

  • 布线时自动添加泪滴

设置1：
在这里插入图片描述
设置2：
在这里插入图片描述

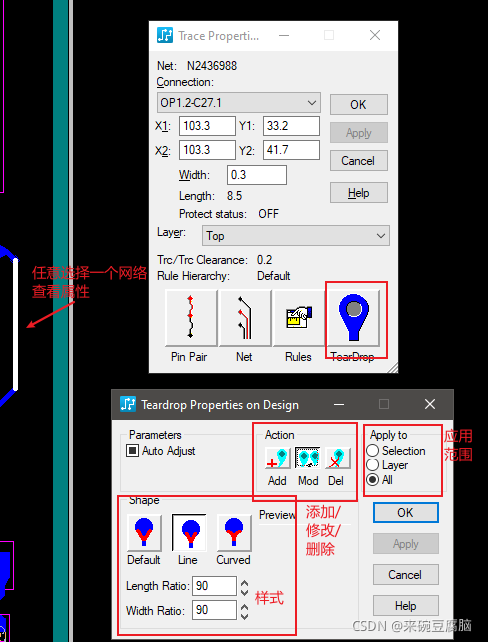

  • 布线后添加、修改、删除泪滴
    在这里插入图片描述

八、eco对比更改

1.直接在原理图更改eco连接

打开eco工具栏（有窗口弹出直接确定就好）：
在这里插入图片描述
添加连线，删除连线，元件更名，添加元件等都在这些工具里面：
在这里插入图片描述

2.通过原理图更新eco连接

  • 在原理图更改后重新生成网表文件，打开一个新的layout窗口，重新导入网表，保存在pcb工程目录或其他位置下，命名一个区别pcb设计的名称，专门用来做eco更新，导入网表无错误后保存退出。

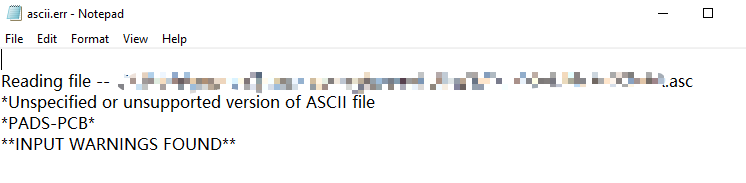

  • 不使用ascii文件的原因是更新eco网络连接会异常

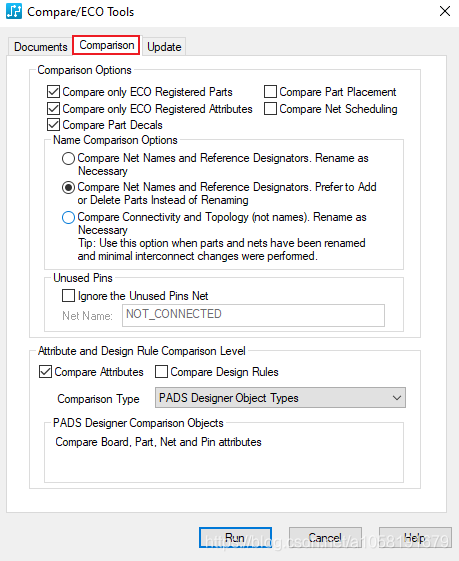

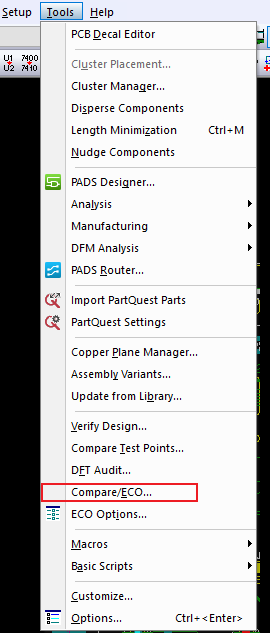

    打开eco对比工具窗：
    在这里插入图片描述
    设置旧文件和新文件，此时运行并不会更新到pcb，只有一个报告：
    在这里插入图片描述
    选择要更新的内容，默认也可以:
    在这里插入图片描述

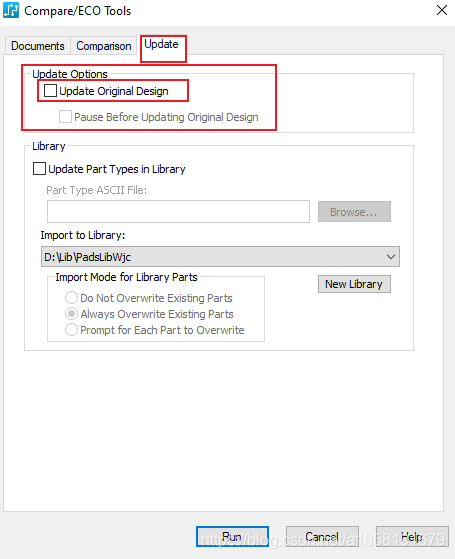

    这里勾选才能更新到pcb:
    在这里插入图片描述

九、制版文件生成

光绘文档生成

设置参考这个文档即可，下载免积分：csdn下载地址

一些常见的错误处理

  1. 导出光绘文件时提示：
pads offsets are too small -plot will be centered
  • 原点设置到左下角板子外面
  1. 上传到嘉立创打样时文件解析不通过，提示
层自动命名模块检测未通过
  • 光绘文件输出设置命名不规范，删除空格，采用类似这种命名，实测可行
    在这里插入图片描述

十、其他

1.PCB 3D效果

1.1 3D模型导入

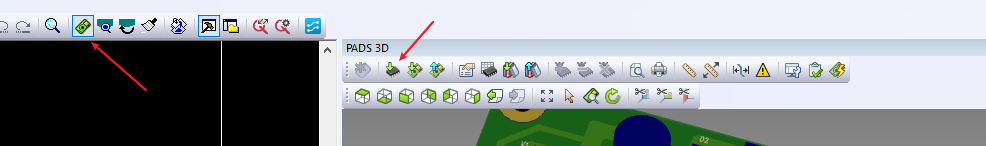

  • 如图操作，然后选择.step模型文件即可，会弹出一个调整位置的对话框，调整后确定即可
    在这里插入图片描述

1.2 手动设置封装高度

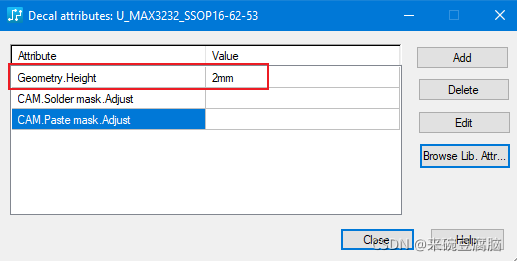

在画封装时，在25层用2D线画出3D轮廓平面，然后添加高度属性即可
在这里插入图片描述

2. 元件值标签添加

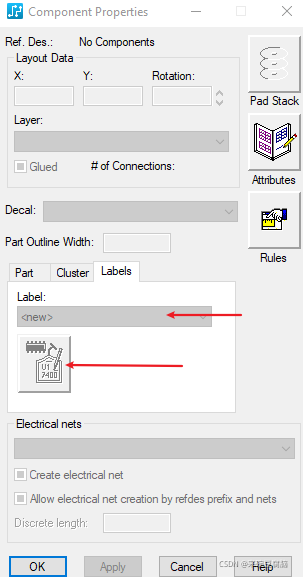

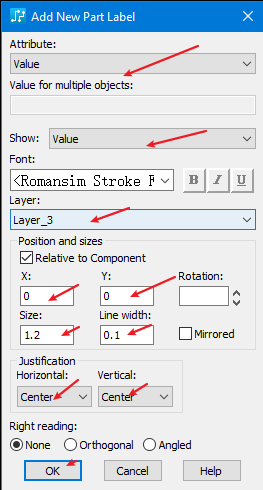

  • 我们在生成网表时是配置了<value>属性的，但是默认不会添加该标签，可以手动全选元件，右键属性添加标签，选择值即可，这个可以单独放置在不用的一层，打印出来方便焊接

  • 该属性也可以调整丝印那样批量调整大小和位置
    在这里插入图片描述

  • 位置大小最好都设置好，省去后面一个个调整
    在这里插入图片描述

  • 可以看到pcb下面有显示0.1uf这些值了
    在这里插入图片描述

3.从立创eda导入封装

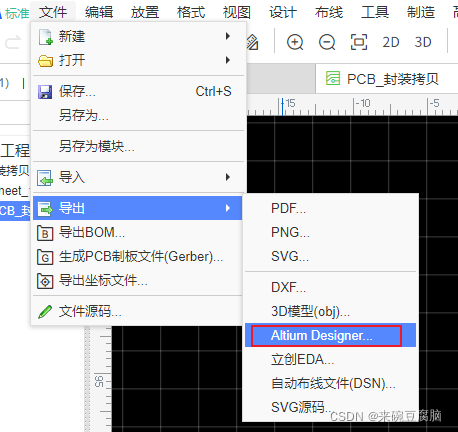

  • 从立创eda导出pcbdoc文件
    在这里插入图片描述

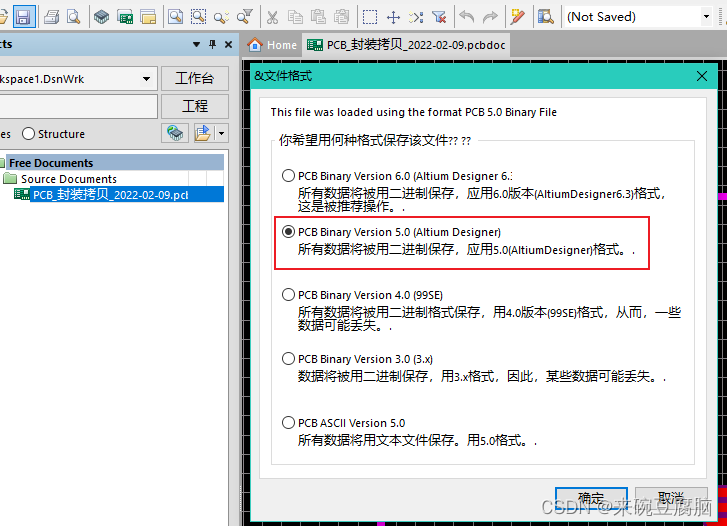

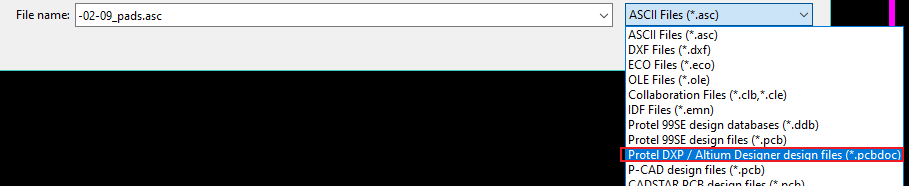

  • 使用ad打开重新保存(否则导入pads可能会有错误)在这里插入图片描述
  • 使用pads导入刚刚保存的pcbdoc文件
    在这里插入图片描述
    在这里插入图片描述

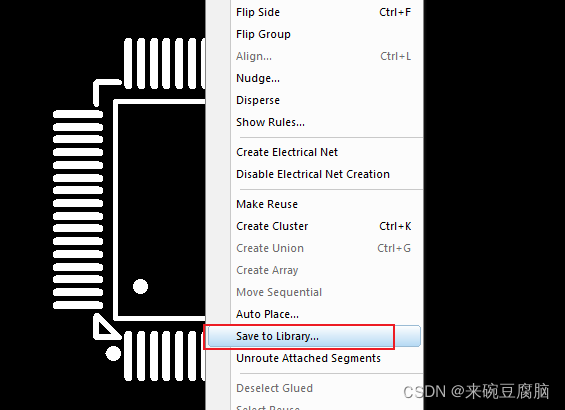

    选中元件就能保存到库中
    在这里插入图片描述
  • 当然，并不是完全兼容，保存后需要按照自己的命名规则重新拷贝一份，重新指定元件封装，并修正一些设置，比如标号和丝印，和机械层等。（通常：添加元件类型新标签，修正属性层，添加元件边框层（通常是第20层和第25层，外边框和内边框），按需添加装配层丝印，按需修正和添加其他丝印层）

十一、进阶

1. reuse，模块布局复用

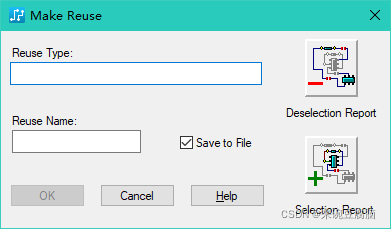

  1. 右键Select Anything，选中需要复用的电路，然后右键Make Reuse，
    在这里插入图片描述
    给模块命名后保存复用模块。
  2. 打开新设计文档，选择Design Toolbar->Make Like Reuse，打开之前保存的模块文件
    在这里插入图片描述
  3. 注意事项
    - 待更新。。。

因为每次学习做很多重复性工作，在此记录以备忘。
后面应该还会不间断更新，软件版本应该也会慢慢往前走，不过应该不差很多，希望对正在使用该工具的同学有所帮助^-^
