【STM32】干货！！ EEPROM芯片， FT24C16全片芯片数据读写

1. FT24C16芯片介绍

‌FT24C16芯片是一款2线双向串行接口的EEPROM（Electrically Erasable Programmable Read-Only Memory），由Fremont Micro Devices（现更名为辉芒微电子）生产。‌

基本参数和特性
‌存储容量‌：128页，每页16字节，共128*16 = 2048 Byte 即2048字节，2K。
‌工作电压‌：1.8V~5.5V，支持低电压操作。
‌待机电流‌：待机电流典型值为1μA。
‌读写速度‌：写周期最大为5ms，I2C时钟频率为1MHz（5V），400kHz（1.8V、2.5V、2.7V）。
‌接口类型‌：I2C总线。
‌数据保护‌：具有硬件数据写保护功能。
‌可靠性‌：高可靠性，擦写寿命可达100万次，数据保持时间长达100年。

2. 芯片封装介绍

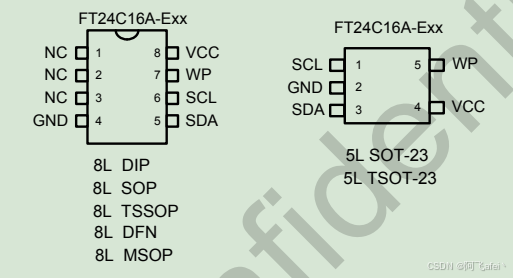

图1 芯片封装
查datasheet，芯片有8pin和5pin的封装，如图1所示。笔者使用的是SOT-23的5pin封装。

pin	功能描述
1	SCL, IIC总线-时钟线
2	GND, 芯片供电地
3	SDA, IIC总线-数据线
4	VCC, 芯片供电正极 1.8V~5.5V
5	WP, 芯片写保护引脚，高电平有效

8pin封装与5pin封装引脚功能描述一致，其中，NC表示不连接NC（Not Connected）表示该引脚不进行连接，没有实际功能。

2.1 芯片设备地址
