AIR724 4G模块云平台接入教程（2）- 阿里云物联网平台 Aliyun IOT

阿里云物联网平台支持三种接入认证方式，分别是

自动注册：无需提前注册设备，新设备即插即用。
一型一密：需要提前注册设备，同一个产品使用相同认证信息。
一机一密：需要提前注册设备，每个设备都有不用的认证信息。

设备配置和接入

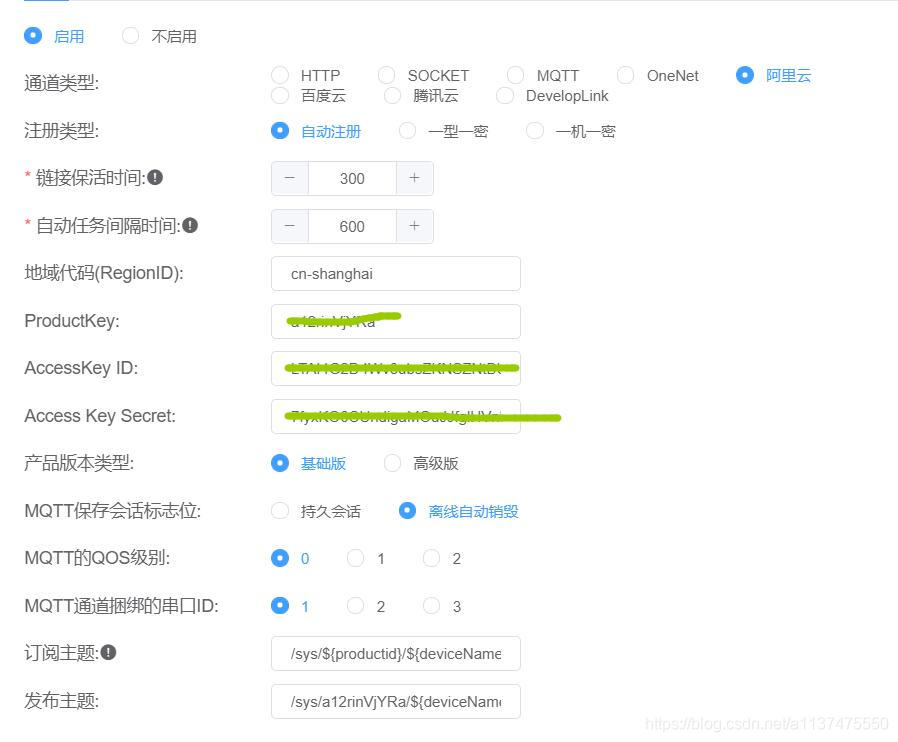

下面分别介绍三种认证方式的配置，配置页面如下图在这里插入图片描述
通用属性包含：

MQTT 回话标志位（reatin）:
消息QOSL
绑定的串口通道
订阅主题
默认配置：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0; /sys/${productid}/${deviceName}/thing/service/property/set;0;
发布主题：
默认配置：
/sys/${productid}/${deviceName}/thing/event/property/post

自动注册

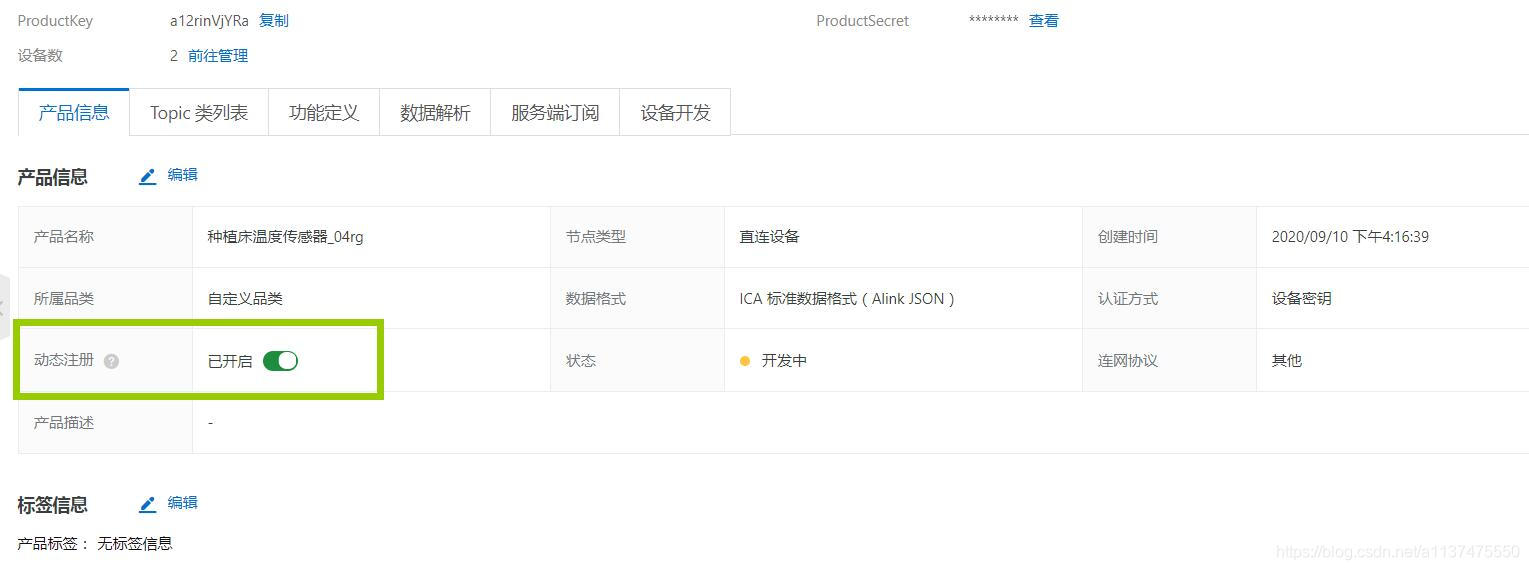

注意事项：需要在产品详情里面打开动态注册

自动注册需要填写三个参数

ProductKey：产品ID

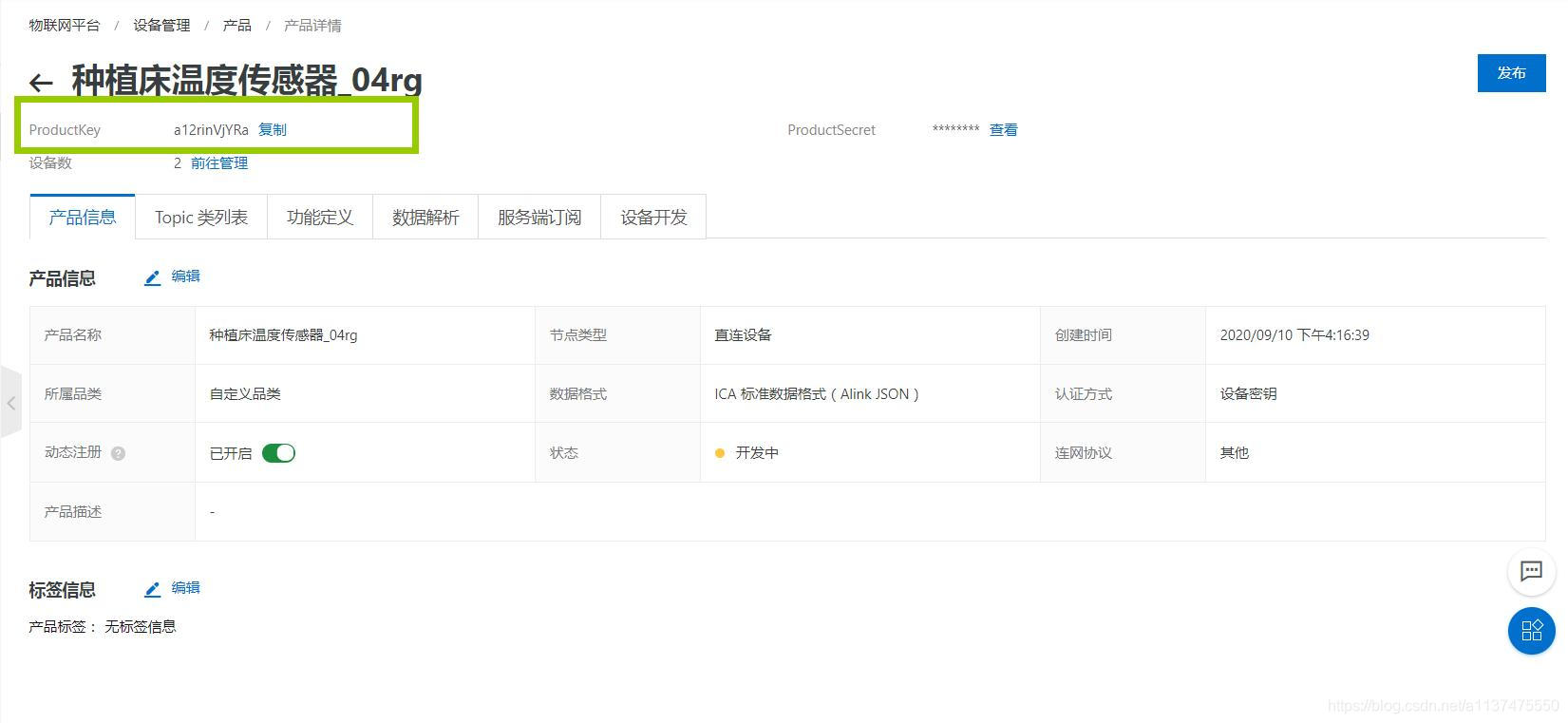

来源：阿里云物联网后台，产品信息
AccessKey ID
Access Key Secret
AccessKey 来源：
- 点击阿里云后台右上角用户图标，选择用户AccessKey 管理;
- 如果提示是否使用子账户AccessKey 请选择是，使用子账户AccessKey 可以隔离账户权限，更加安全；

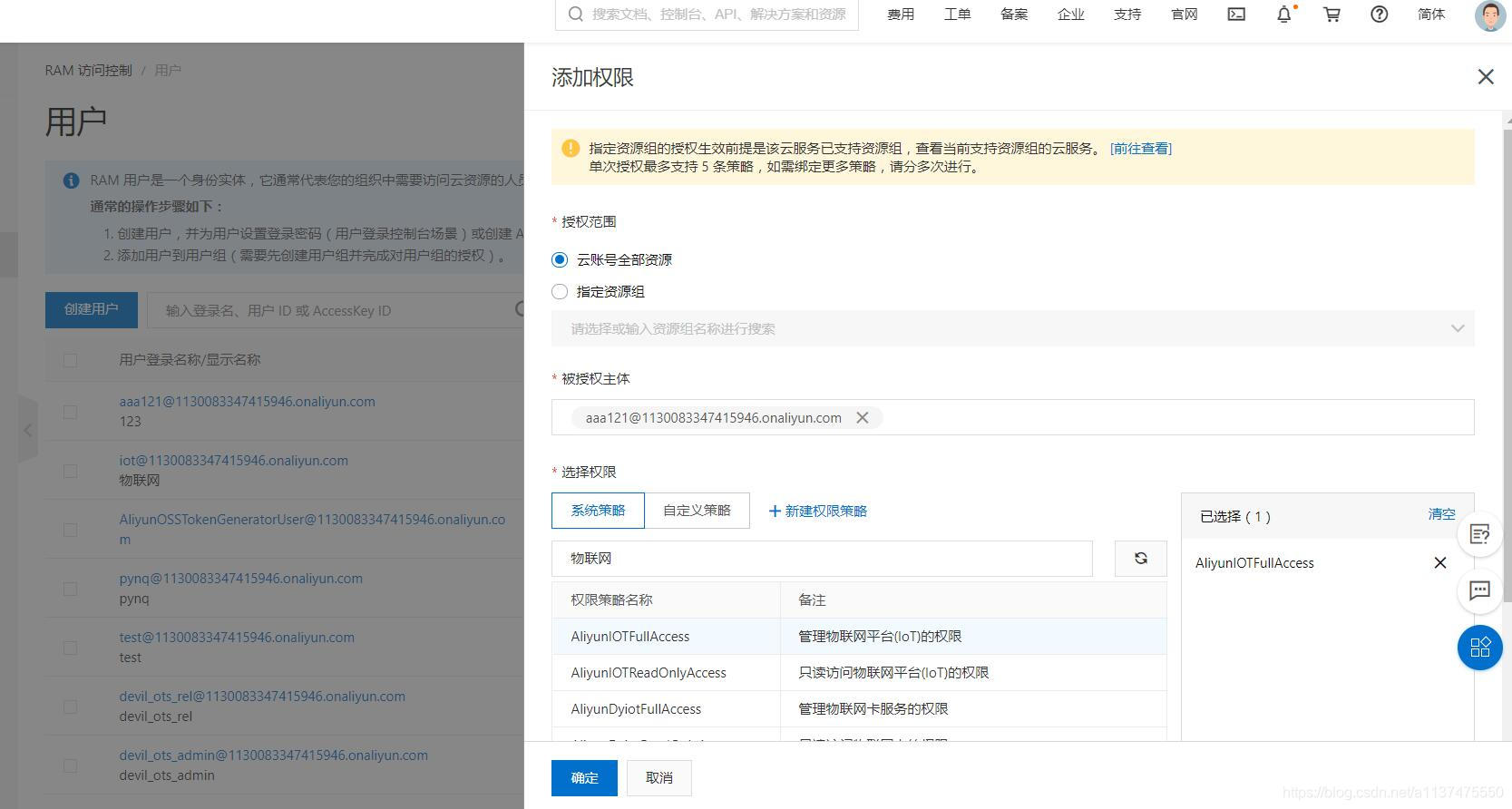

- 进入子账户管理后选择创建用户，点击对应用户选择添加权限，如图所示，为新建用户添加物联网平台管理权限，更多复杂策略参考阿里云子账户配置。
- 分配好权限后点击该用户详情，选择新建AccessKey 即可。

一型一密

注意事项：需要提前注册设备，设备名称必须为设备IMEI号码

一型一密方式适合对一种产品的全部设备进行配置，需要配置的参数有：

ProductKey: 产品ID，阿里云后台产品详情点击查看获取

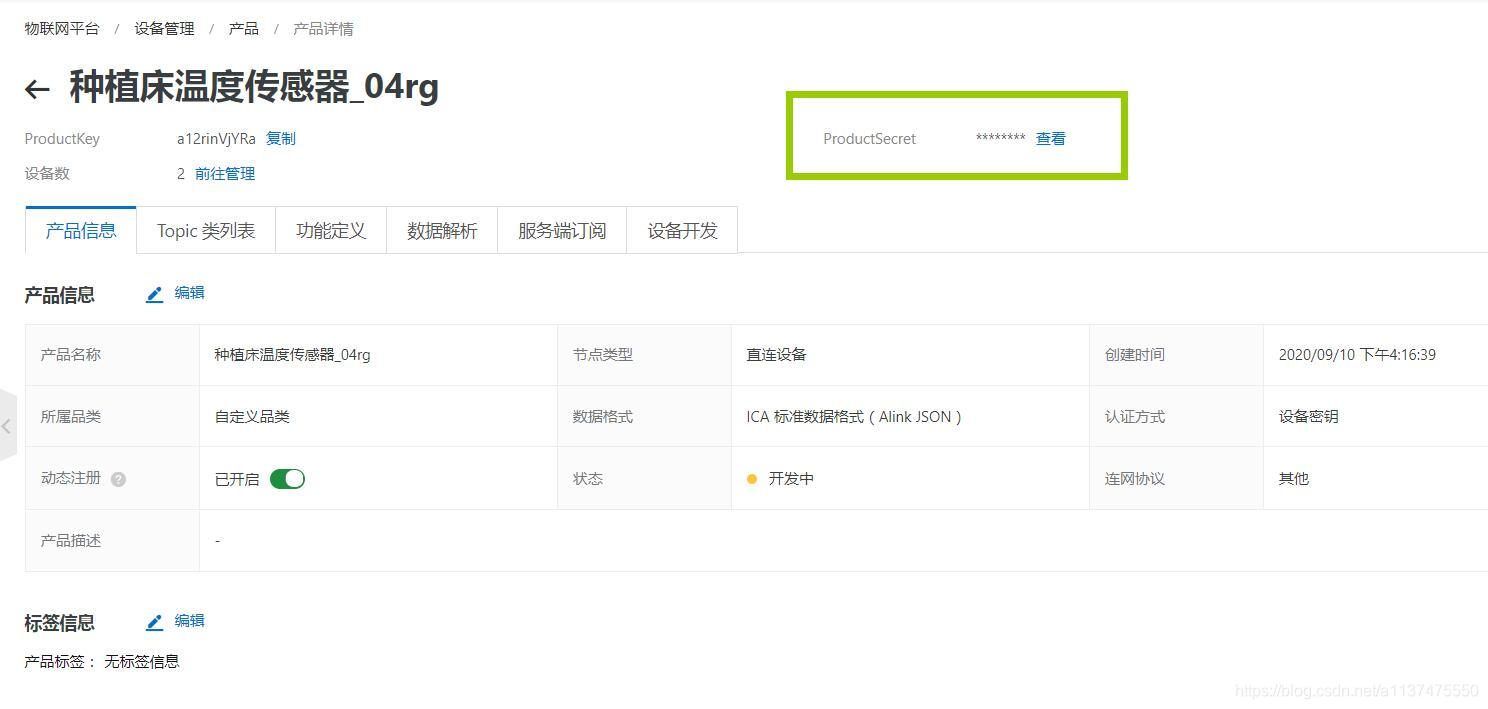

ProductSecret: 产品密钥，阿里云后台产品详情点击查看获取

一机一密

注意事项：需要提前注册设备，设备名称必须为设备IMEI号码

一机一密需要给每个设备单独配置密钥，需要配置的参数有

ProductKey: 产品密钥
DeviceSecret: 设备密钥
DeviceName: 设备名称（必须是设备IMEI码）

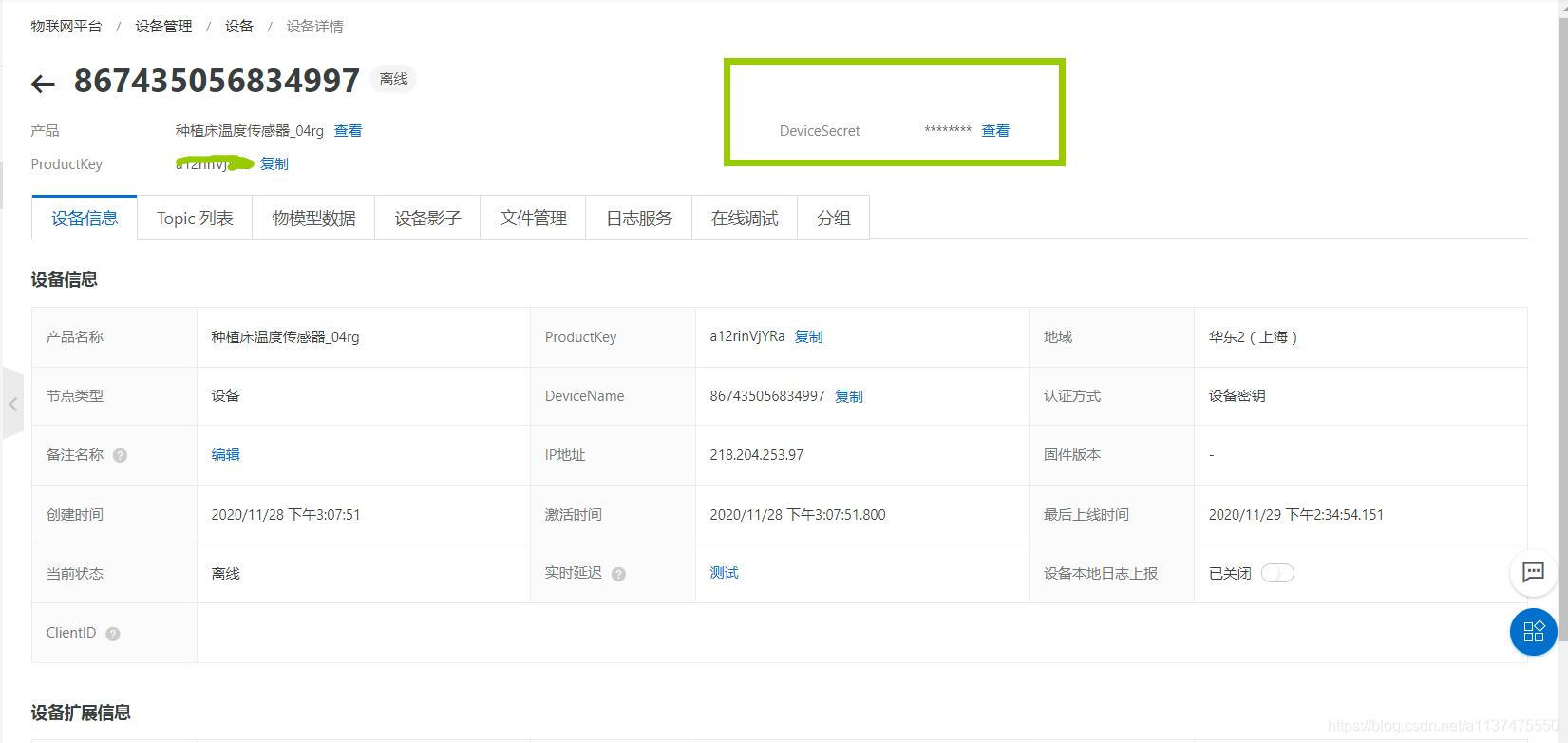

获取方式为点击阿里云物联网后台对应设备详情，点击查看获取
在这里插入图片描述

在这里插入图片描述

消息通信

通信主题

主题的配置格式为 {topic};qos

每条订阅包含topic名称和qos，用分号隔离；
多条主题之前也用分号隔离；最后一条主题可以不需要写qos，则默认是0。主题最后不要加多余的分号
如下：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0 /sys/${productid}/${deviceName}/thing/service/property/set
主题里面的 ${productid} 和 ${deviceName} 会自动替换成设备对应配置的产品ID和设备IMEI码

阿里云物联网物模型支持的主题：
在这里插入图片描述
DTU默认配置订阅主题为：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0;/sys/${productid}/${deviceName}/thing/service/property/set;0

登录上阿里云后平台会自动订阅所有service的主题
这里订阅了属性设置主题和属性上报响应主题，可以替换成自己的主题；
默认没有订阅服务主题，使用服务需要订阅对应主题，注意不能使用通配符订阅service主题
原因：如果订阅了
/sys/a12rinVjYRa/${deviceName}/thing/service/#
当你响应服务的时候，发布的主题为
/sys/a12rinVjYRa/${deviceName}/thing/service/${tsl.service.identifier}_reply
这样会出现你发出去的数据又发给设备，如果你觉得没问题，那可以忽略，继续使用。
正常的服务主题订阅, 可以多条订阅：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0; /sys/${productid}/${deviceName}/thing/service/property/set;0; /sys/${productid}/${deviceName}/thing/service/test1;0; /sys/${productid}/${deviceName}/thing/service/test2;0
另外，阿里云物联网的同步服务调用RRPC支持会默认订阅
/sys/${YourProductKey}/${YourDeviceName}/rrpc/request/+
关于RRPC信息请参考：阿里云

DTU默认发布主题为属性上报：
/sys/${productid}/${deviceName}/thing/event/property/post

通信流程

属性上报

DTU默认订阅了属性上报主题；
MCU通过串口上传Alink Json格式数据：
上行（Alink JSON）：
请求Topic： /sys/{productKey}/{deviceName}/thing/event/property/post
响应Topic： /sys/{productKey}/{deviceName}/thing/event/property/post_reply

Alink请求数据格式：

{
  "id": "123",
  "version": "1.0",
  "params": {
    "Power": {
      "value": "on",
      "time": 1524448722000
    },
    "WF": {
      "value": 23.6,
      "time": 1524448722000
    }
  },
  "method": "thing.event.property.post"
}

属性设置

下行（Alink JSON）：
请求Topic：/sys/{productKey}/{deviceName}/thing/service/property/set
响应Topic：/sys/{productKey}/{deviceName}/thing/service/property/set_reply （无需回复，没有内置此发布主题）

Alink请求数据格式：

{
  "id": "123",
  "version": "1.0",
  "params": {
    "temperature": "30.5"
  },
  "method": "thing.service.property.set"
}

设备服务调用（异步调用）

下行（Alink JSON）：
请求Topic：/sys/{productKey}/{deviceName}/thing/service/{tsl.service.identifier}
响应Topic：/sys/{productKey}/{deviceName}/thing/service/{tsl.service.identifier}_reply

Alink请求数据格式：

{
  "id": "123",
  "version": "1.0",
  "params": {
    "Power": "on",
    "WF": "2"
  },
  "method": "thing.service.{tsl.service.identifier}"
}

注意：响应数据的id必须和下发指令一致，平台才能识别
重要，服务调用的逻辑：
1. 正常运行中，平台下发了一条调用指令透传给MCU，MCU收到数据后响应指令，回复json中需要包含下发的指令id。
2. DTU端会自动检测收到的消息的主题，如果是服务调用会进行标记，并记录service的identifier和消息id；
3. 每当收到一条服务调用指令后，DTU会进行响应模式，此时收到MCU上发的数据后会自动发送到/{tsl.service.identifier}_reply响应主题，发送后会把服务标记置0，此时若MCU继续上传数据，会上传到属性上报主题；
4. 即使服务标记置0后，DTU仍会保存上一次收到的服务调用主题和消息id, 若在上传服务调用响应消息，DTU会检测回复的消息id, 若id和保存的前一次服务下发id一致，依然会发布到对应的服务响应主题；
5. 结论：若MCU上传服务调用响应，id必须和下发的一致；若MCU上传属性上报，消息id 必须独特 不能和之前任何消息重复。
如何发布消息到任意注意，参考后文使用实战。

设备服务调用（同步调用）

RRPC通信相关Topic格式如下：
RRPC请求消息Topic：/sys/${YourProductKey}/${YourDeviceName}/rrpc/request/${messageId}
RRPC响应消息Topic：/sys/${YourProductKey}/${YourDeviceName}/rrpc/response/${messageId}
RRPC订阅Topic：sys/${YourProductKey}/${YourDeviceName}/rrpc/request/+
该主题是默认订阅的
同步调用平台响应时间为8秒，超过8s未返回平台会认为调用失败
此调用使用方式和异步完全一致，除了有响应时间限制。

使用实战

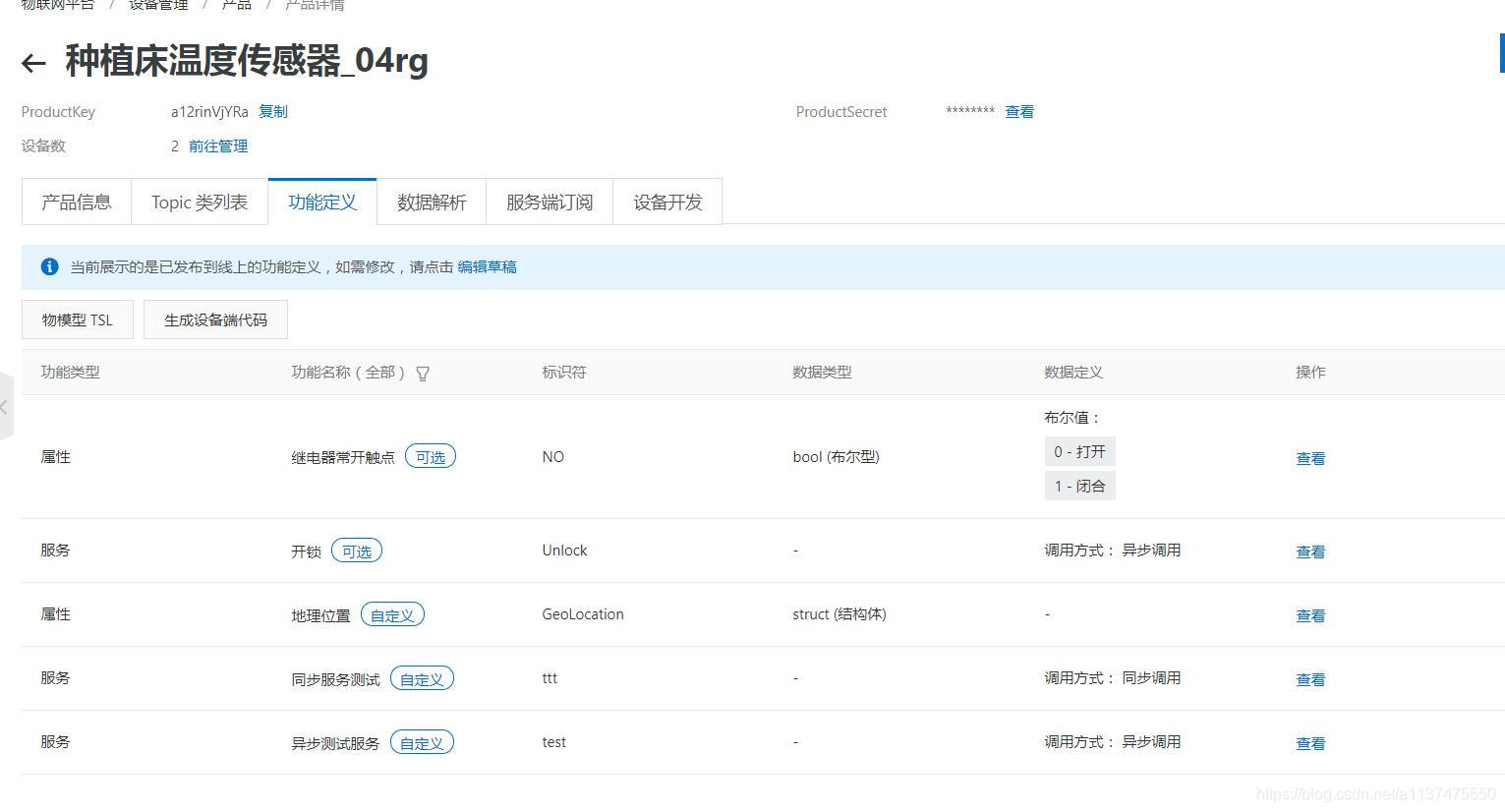

首先在阿里云物联网平台新建了以下产品在这里插入图片描述
主题订阅配置：
/sys/${productid}/${deviceName}/thing/event/property/post_reply;0;/sys/${productid}/${deviceName}/thing/service/property/set;0;/sys/${productid}/${deviceName}/thing/service/test;0
主题发布配置：
/sys/${productid}/${deviceName}/thing/event/property/post

属性上报

针对继电器触点属性NO进行调试，MCU上传数据, id建议使用时间戳或者随机数：

{
  "id": "123",
  "version": "1.0",
  "params": {
    "NO": {
      "value": 1,
      "time": 1524448722000
    }
  },
  "method": "thing.event.property.post"
}

收到服务器响应：

{"code":200,"data":{},"id":"123","message":"success","method":"thing.event.property.post","version":"1.0"}

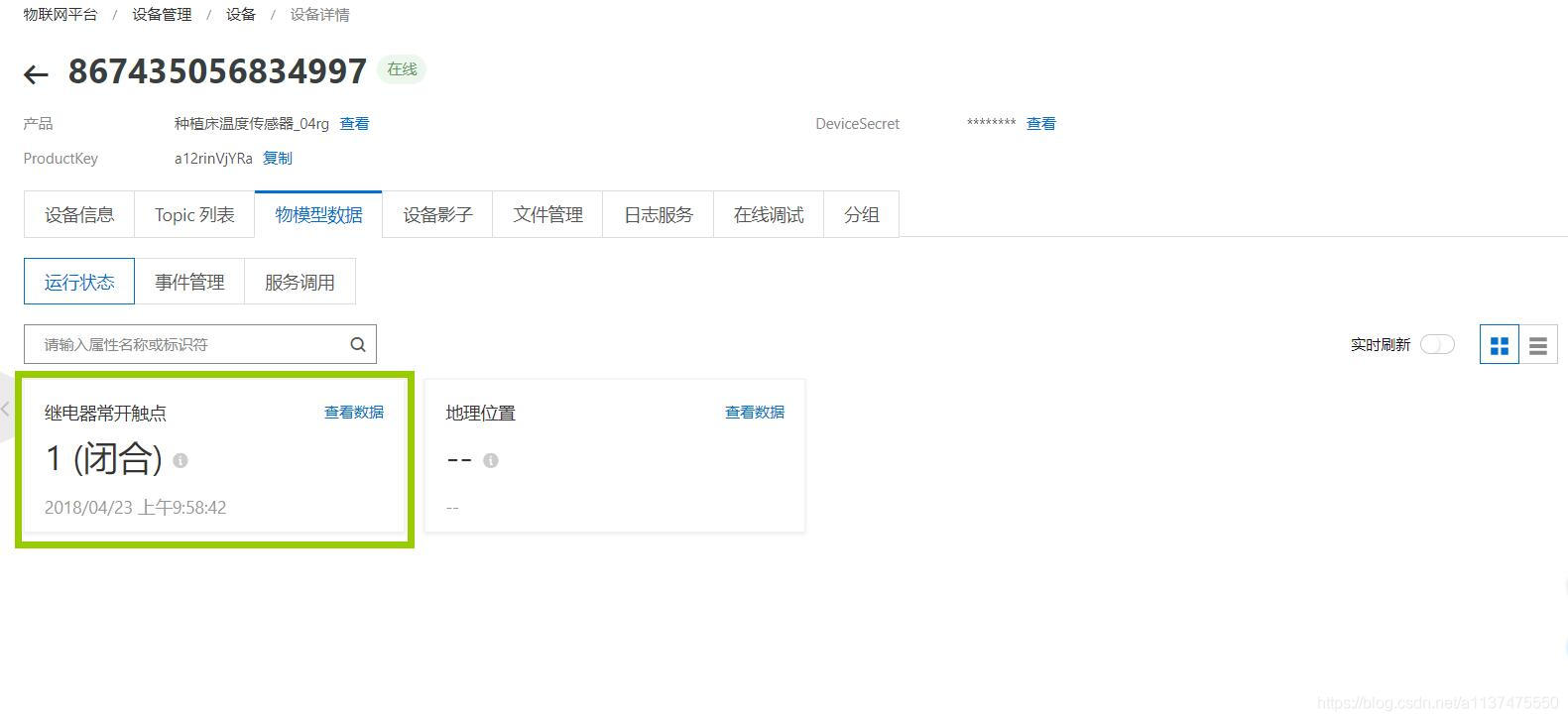

查看响应
在这里插入图片描述

异步服务调用

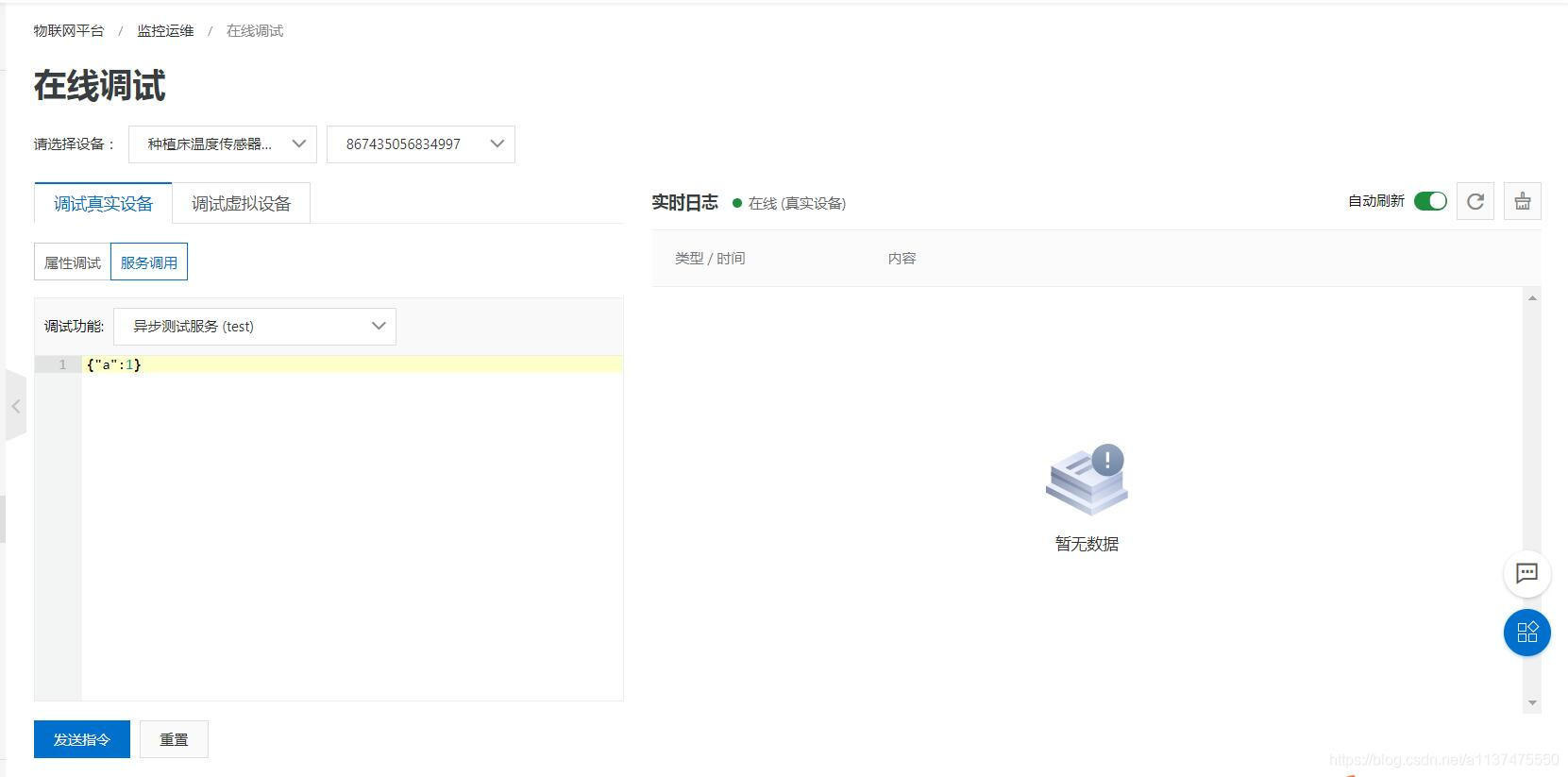

针对异步服务调用test进行调试，打开平台设备在线调试：

下发参数为：{"a":1}，点击下发，查看MCU从串口1收到的消息
{"method":"thing.service.test","id":"411202337","params":{"a":1},"version":"1.0.0"}
查看luatool打印的DTU日志：
[2020-11-29 18:07:32.546] [I]-[订阅的消息:] /sys/a12rinVjYRa/867435056834997/thing/service/test
MCU回复信息：
```
{
  "id": "411202337",
  "code": 200,
  "data": {
    "b": 4
  },
  "method": "thing.service.test_reply"
}
```
查看luatool的DTU日志
[2020-11-29 18:10:20.240] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/thing/service/test_reply

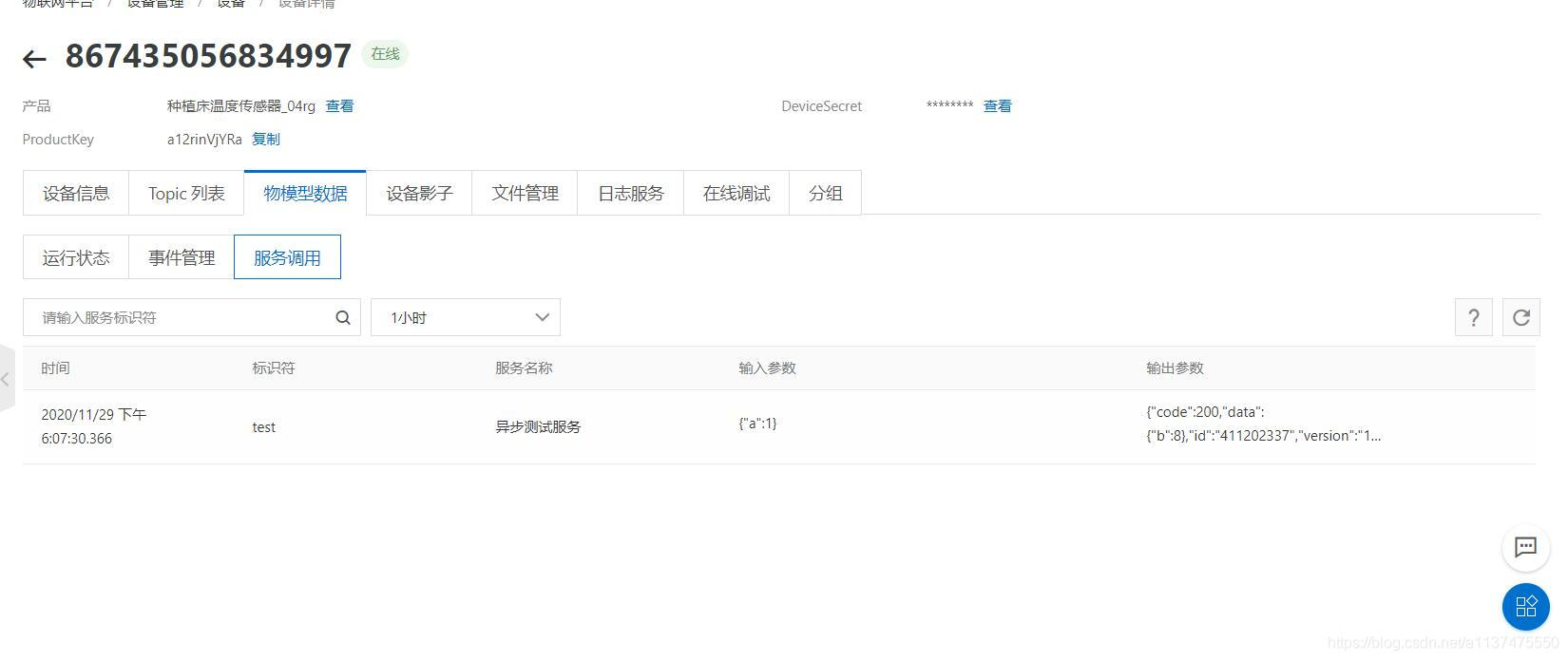

查看平台反馈
接下来继续上传，此时MCU上传一条属性上报消息：
```
{
  "id": "12345",
  "version": "1.0",
  "params": {
    "NO": {
      "value": 10
    }
  },
  "method": "thing.event.property.post"
}
```
查看luatools打印日志
[2020-11-29 18:13:09.816] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/thing/event/property/post
可以看到此时上传的主题已经自动发生了变化，注意上面的属性消息id要变化。
接下来接续上传，此时再重复回复前一次的服务调用（因为DTU记录了上一次的服务调用消息id），MCU上传信息：
```
{
  "id": "411202337",
  "code": 200,
  "data": {
    "b": 8
  },
  "method": "thing.service.test_reply"
}
```
回复的参数变成了8，消息id还是前一次服务调用的id。查看luatool日志：
[2020-11-29 18:18:12.469] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/thing/service/test_reply

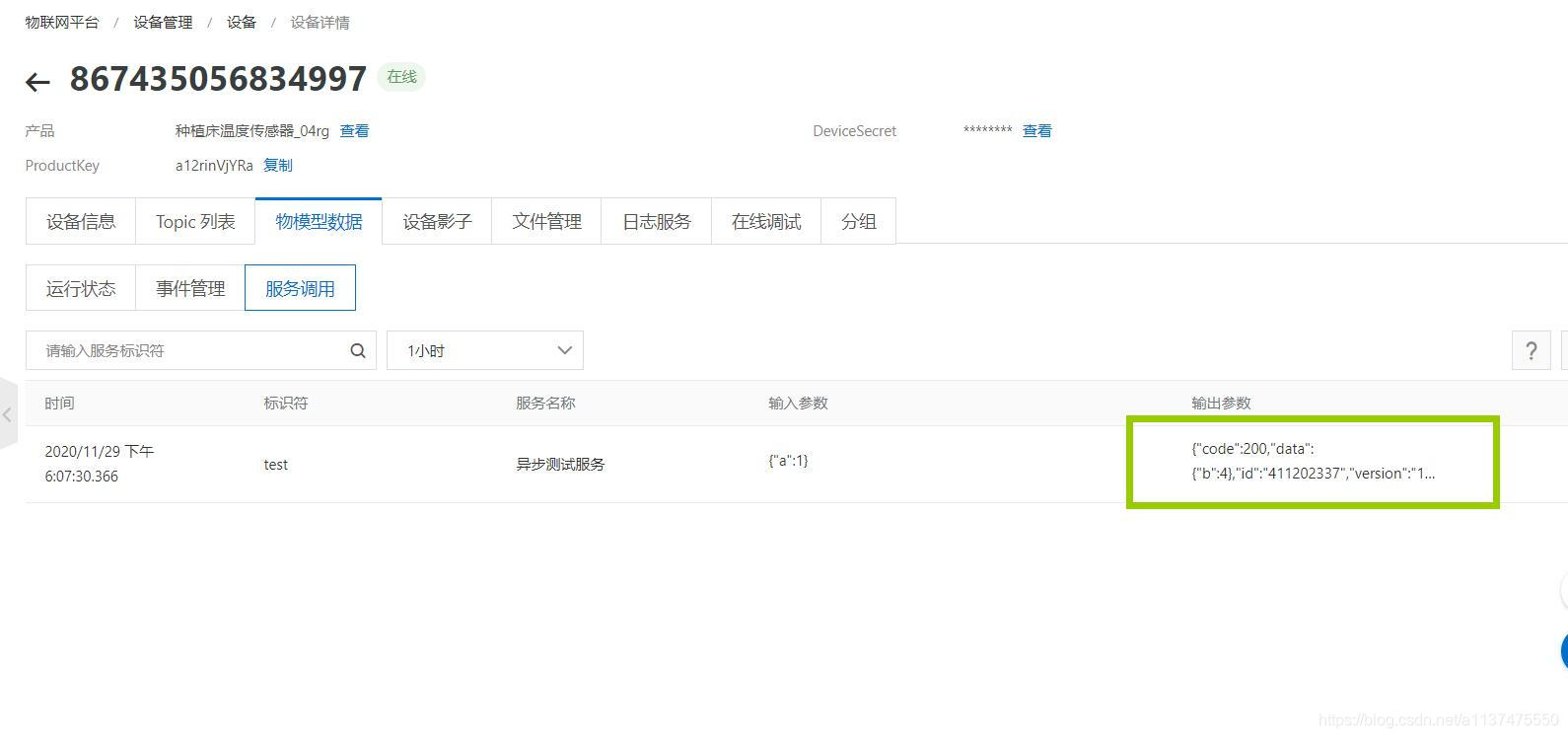

查看平台反馈，可以看到前一次的调用结果已经被覆盖了。

同步服务调用

同步服务调用和异步使用完全一致，只是有了8S的响应时间限制。
点击下发同步服务指令
在这里插入图片描述
MCU收到信息：
{"method":"thing.service.ttt","id":"1701854858","params":{},"version":"1.0.0"}

查看luatools打印日志
[2020-11-29 18:23:16.516] [I]-[订阅的消息:] /sys/a12rinVjYRa/867435056834997/rrpc/request/1332993514417689600
此时需要在超时前响应数据, MCU响应：

{
  "id": "1701854858",![在这里插入图片描述](https://img-blog.csdnimg.cn/20201129182640375.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ExMTM3NDc1NTUw,size_16,color_FFFFFF,t_70#pic_center)

  "code": 200,
  "data": {
    "c": 8
  },
  "method": "thing.service.ttt_reply"
}

查看DTU日志：
[2020-11-29 18:23:19.667] [I]-[-----发布的主题:] /sys/a12rinVjYRa/867435056834997/rrpc/response/1332993514417689600

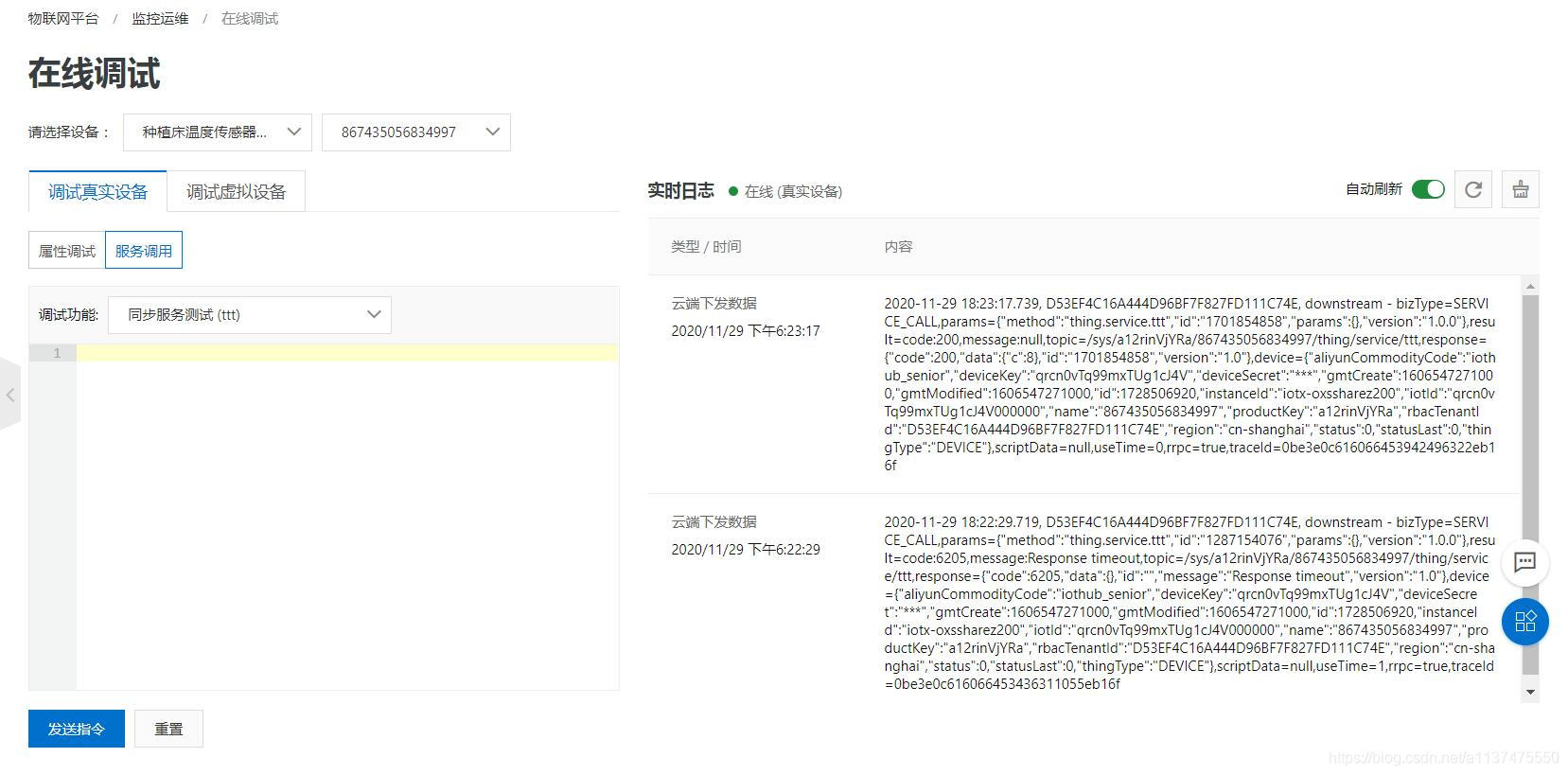

查看平台响应
在这里插入图片描述

高级使用方法

数据流模板，自定义发布主题

-- 数据流模板的代码片段
 local res, msg, index = pcall(upprotFnc, param)
 if not res or not msg then
    log.error("数据流模版错误:", msg)
 else
    index = tonumber(index) or 1
    local pub_topic = (pub[index]:sub(-1, -1) == "+" and messageId) and 				     pub[index]:sub(1, -2) .. messageId or pub[index]
    log.info("-----发布的主题:", pub_topic)
	if not mqttc:publish(pub_topic, res and msg or param, tonumber(pub[index + 1]) or qos, retain) then
	if passon then
		sys.publish("UART_SENT_RDY_" .. uid, uid, "SEND_ERROR\r\n")
	end
	break
 end

可以看出是根据传入的数据param内容，可以得到两个值msg, index
msg是处理后的数据类型，index可以作为topic的索引
自定义发送topic有两个步骤：

提前定义好多个发布topic
使用数据流模板，返回要发布的topic index
示例代码，通过发送数据的字段修改发送主题

-- 提前定义发布主题 /pub1;0;/pub2;0;/pub3
-- 发布数据内容{“data”:123,"tt":1},根据tt字段取出主题index
-- 数据流脚本
function
local msg= ...
local dat, res = json.decode(msg)
if res and dat and dat.tt  then
return msg,dat.tt
else
return msg,nil
end
end
