HID over I2C

  本文内容是基于微软提供的HID over I2C协议规范，以下是原文下载链接。
  点击这里下载

HID描述符

  HID描述符是每个基于I2C的HID设备必须具有的顶级强制描述符。HID描述符的目的是与主机共享设备的关键属性。这些属性准确地描述了协议兼容地版本以及设备地其他数据字段。

HID描述符格式

  设备必须公开具有以下字段地HID描述符：

Byte Offset	Field	Size (Bytes)	Type	Description
0	wHIDDescLength	2	WORD	完整Hid描述符的长度（以无符号字节为单位）
2	bcdVersion	2	BCD	版本号，采用二进制编码的十进制（BCD）格式。 DEVICE应默认为0x0100
4	wReportDescLength	2	WORD	报告描述符的长度（以无符号字节为单位）
6	wReportDescRegister	2	WORD	设备上包含报告描述符的寄存器索引
8	wInputRegister	2	WORD	此字段以无符号字节标识从设备读取输入报告的寄 存器号
10	wMaxInputLength	2	WORD	此字段以无符号字节标识要从输入寄存器读取的最大输 入报告的长度（复杂的HID设备将需要各种大小的报告）
12	wOutputRegister	2	WORD	此字段以无符号字节标识向DEVICE发送输出报告的寄 存器号
14	wMaxOutputLength	2	WORD	此字段以无符号字节标识要发送到输出寄存器的最大 输出报告的长度（复杂HID设备将需要各种大小的报告）
16	wCommandRegister	2	WORD	此字段以无符号字节标识向设备发送命令请求的寄存 器号
18	wDataRegister	2	WORD	此字段以无符号字节标识与命令请求交换数据的寄存 器号
20	wVendorID	2	WORD	此字段标识设备制造商供应商ID。必须为非零
22	wProductID	2	WORD	此字段标识设备的唯一型号/产品ID
24	wVersionID	2	WORD	此字段标识设备的固件版本号
26	RESERVED	4	RESERVED	此字段是保留的，应设置为0

HID报告描述符

  所有items包含了1个byte的前缀，用来标识item的基本类型。HID类为item定了两种基本格式：
  short items：总长度为1~5个byte；用于最常见的情况items。short items通常包含1个或0个byte的可选数据。
  long items：总长度为3~258个byte；用于需要更大数据的items结构部分。

Short Items & Long Item

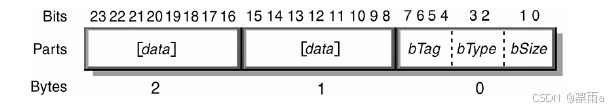

  short items格式将item的size、type和tag打包到第一个字节中。这个第一个字节后面可能跟有0、1、2或4个可选数据字节，具体取决于size的大小。以下是short items的格式结构：

  下面是关于short item中每个字段的解释。

Part	Description
bSize	指定item后面跟多少个数据: 0 = 0 bytes 1 = 1 bytes 2 = 2 bytes 3 = 4 bytes
bType	标识item数据是哪一种类型： 0 = Main 1 = Global 2 = Local 3 = Reserved
bTag	指定不同类型item所对应的Tag。bTag与bType对应，每种Type有很多不同的Tag
[data]	可选的数据

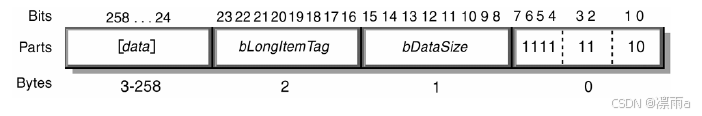

  与short items格式一样，long items格式将item size、type和tag打包到第一个byte中。Long Items格式使用特殊的item tag值来指示它是一个long items。long items size和long item tag均为8-bit数量。Item数据最多可包含255个bytes的数据。以下是long item的结构形式：

  下面是关于long item中每个字段的解释。

Part	Description
bSize	指定item总大小的数值表达式，其中大小为10(2 bytes)，表示项目类型为long。永远是10
bType	标识item数据哪一种类型。永远是11
bTag	指定不同类型item所对应的Tag。永远是1111
[bLongItemTag]	Long item的tag
[data]	可选的数据

Main Item

  Main item用于定义或分组报告描述符中的某些类型的数据字段。主要有两种类型的main item：数据和非数据。数据类型的main item用于在报告中创建字段，包括输入、输出和特征。其他item不创建字段，随后被称为非数据类型的main item。

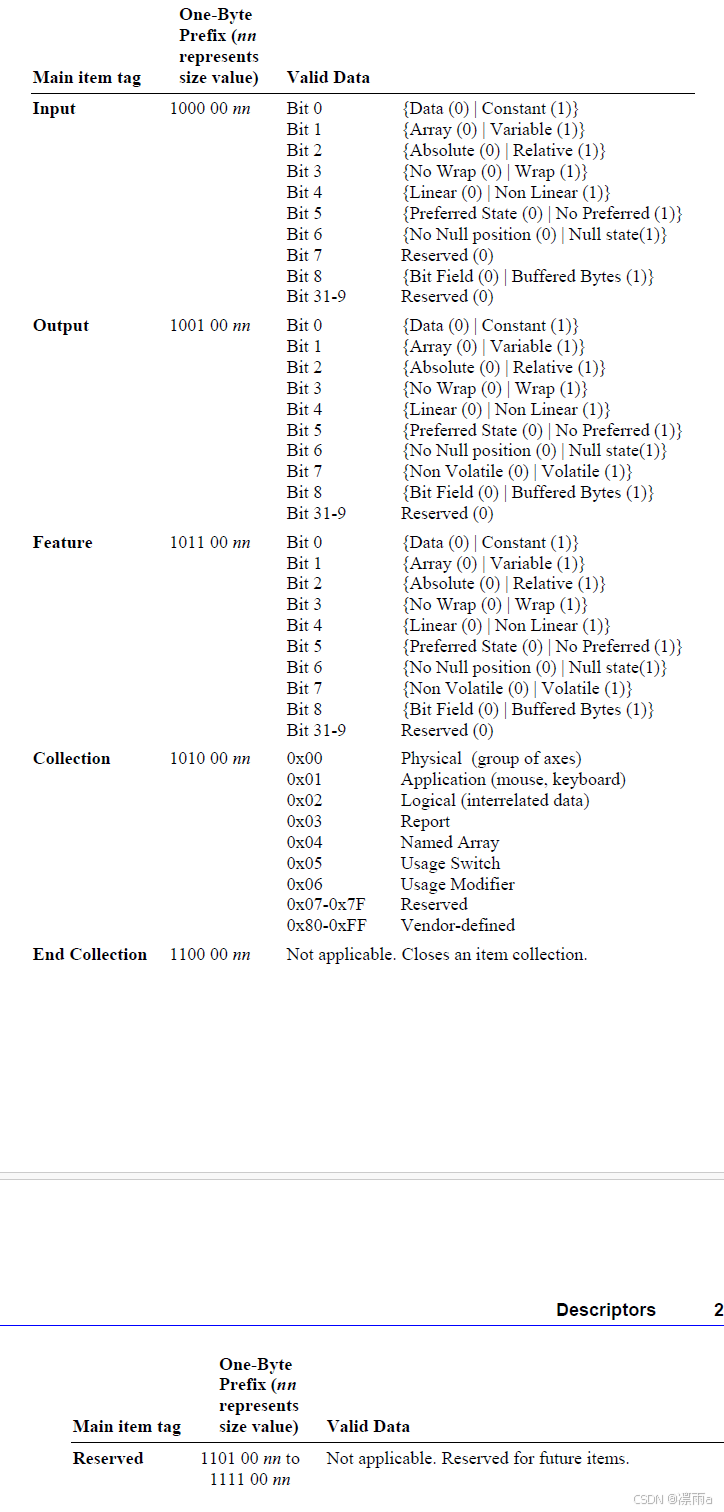

  在上面表格中，可以看到，第3-2 bit是00，这两位是bType值，00表示类型为Main；nn是第1-0位，是bSize，表示包含多少个可选数据；第7-4位是bTag，如1000(0x8?)表示Input；Valid Data表示值的意义，如Input项，Bit 0 {Data(0) | Constant(1)}，意思是说，如果值的第0位的是0，即表示Data，如果是1，则表示Constant，如下语句：
0x81, 0x02, // Input: (Data,Variable, Absolute)
  它的值是2，第0位是0对应的是Data，第1位是1 对应的是Variable，第二位是0对应的是Absolute，所以它是一个Data、Variable、 Absolute的类型。

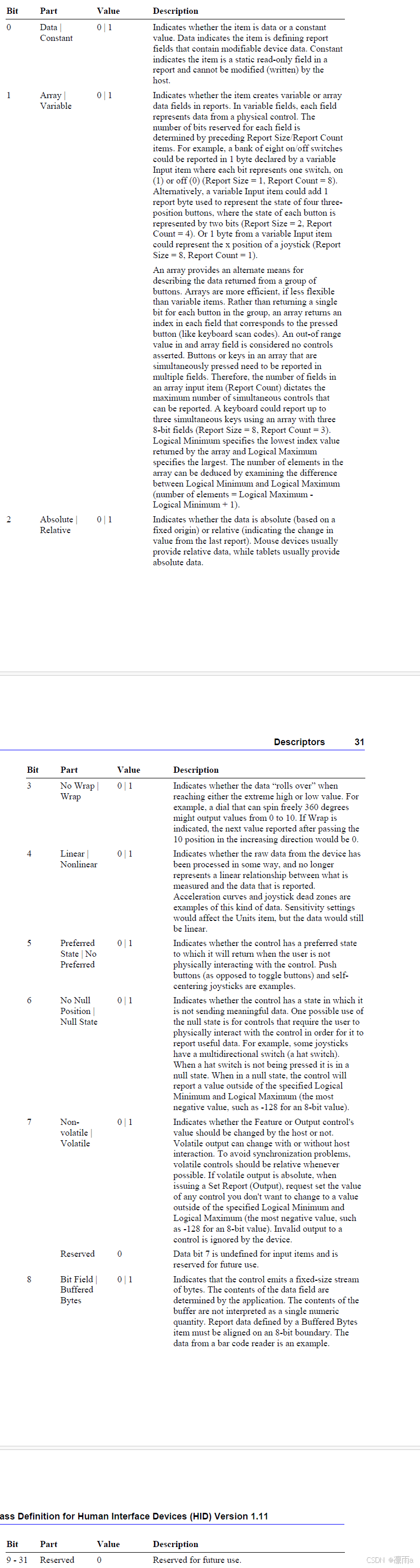

关于Data、Variable、Absolute的解释请查看下表。

Global Item

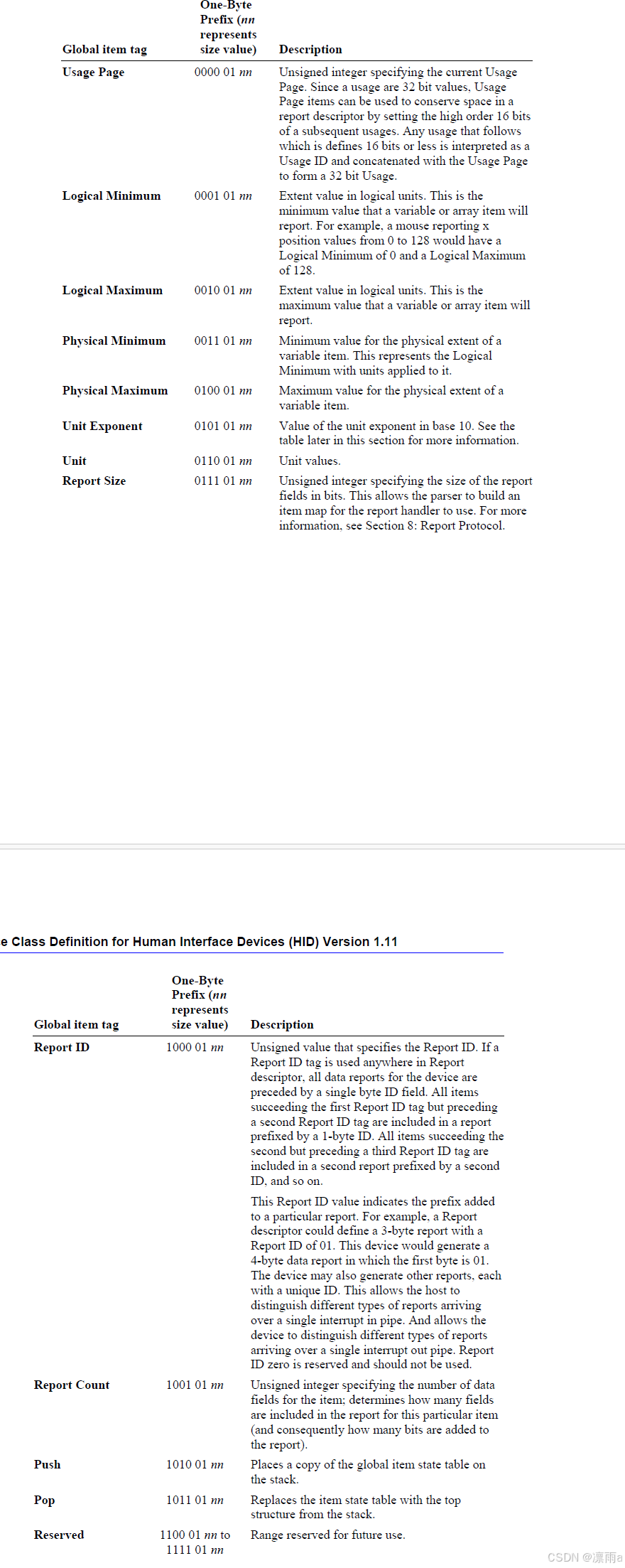

  Global item描述而不是定义来自控件的数据。Main item呈现出来item状态表的特征。Global item可以更改状态表。因此，全局项目标签适用于所有后续定义的items，除非被另一个Global item覆盖。

Local Item

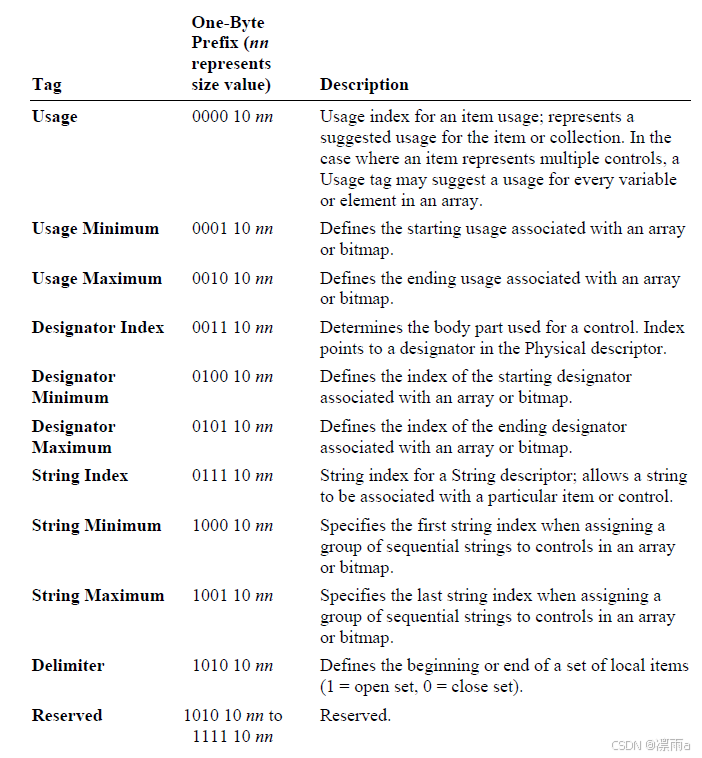

  Local item tag定义控件的特征。这些items不会转移到下一个main item。如果一个main item定义了多个控件，则它前面可能有几个类似的local item tags。例如，一个Input item可能有多个与之关联的Usage tag，每个控件对应一个。

报告协议

  报告是host和device之间交换得基本数据元素。以下是常用的报告：

• 输入报告—从device发送到host的单向报告
• 输出报告—从host发送到device的单向报告
• 功能报告—可以从host发送到device或从device发送到host的双向报告

输入报告

  当device有数据想要向host发送时，它首先需要拉低HID I2C上的中断线，当host收到中断后，它通过向device发出I2C读取请求来实现在HID描述符中定义的输入寄存器(字段:wInputRegister)中读取设备的数据。

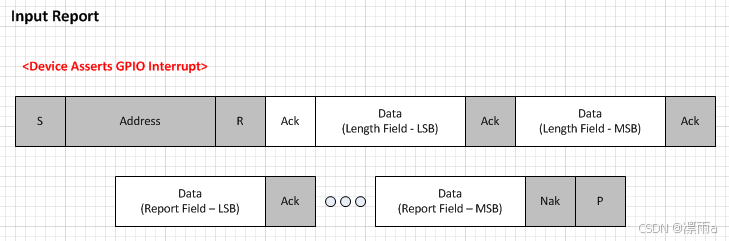

  下图是一个标准输入报告的协议跟踪图：

  通过输入报告的协议跟踪图中，可以看出要传入的数据的顺序是Length-LSB、Length-MSB、Report_Field-LSB、Report_Field-MSB。其中Report Field中要具体填入哪一些内容可以参考下面链接中关于输入报告的解析。
解析输入报告

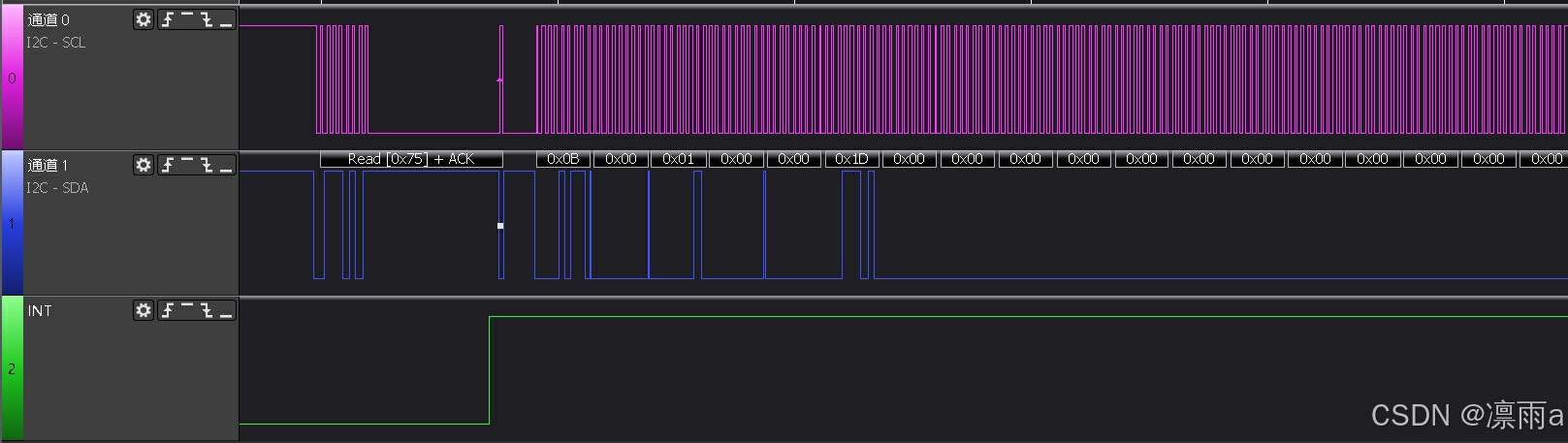

  下图是一个抓取出来的输入报告的I2C波形图：

  根据输入报告
