【软件工程】将数据流图转换为软件结构图

已于 2025-04-19 23:38:51 修改
阅读量1.7w 收藏 185
点赞数 39
分类专栏： # 软件工程 文章标签： 软件工程
于 2024-04-02 11:18:10 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/a1234567822/article/details/137262579
版权
本文介绍了数据流图和结构图在软件开发中的关键作用，详细阐述了从识别功能单元到实际应用（如学生档案和选课管理）的转换步骤，并通过案例分析展示了这两种模型的实际运用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本章目录

  • 1、引言
  • 2、转换步骤
  • 3、实际应用案例分析
    • 学生档案
    • 学生选课

1、引言

数据流图（Data Flow Diagram，简称DFD）和结构图（Structure Chart）是软件开发中常用的两种视图模型。
数据流图是一种图形化的工具，用于描述系统中的数据流动和处理过程；而结构图则是用于表示软件系统的结构、组织和模块间的关系。数据流图和结构图在软件开发过程中起着重要的作用。数据流图帮助开发者理解系统中数据的流转路径、处理过程以及各个模块之间的关系，从而进行需求分析和系统设计。而结构图则通过模块的层次结构和交互方式，提供了一种清晰的视图，帮助开发者编写可维护、可扩展的代码。

2、转换步骤

  1. 识别功能单元
    数据流图中的功能单元表示系统中执行的具体功能或操作。识别数据流图中的这些功能单元，并将它们映射到软件设计中的模块或组件。
  2. 识别数据流
    数据流图中的数据流表示系统中流动的数据。确定这些数据流在软件结构中的传递路径。
  3. 确定模块和接口
    根据功能单元的映射，确定软件结构中的模块，并定义它们之间的接口和通信方式
  4. 建立模块之间的关系
    根据数据流图中的数据流，确定模块之间的依赖关系和调用关系。这可以通过建立模块之间的调用关系图或依赖关系图来实现。
  5. 绘制结构图
    绘制出反映软件结构的结构图
  6. 验证和调整
    对绘制的软件结构图进行验证，并根据需要进行调整

3、实际应用案例分析

学生档案

数据流图：
在这里插入图片描述

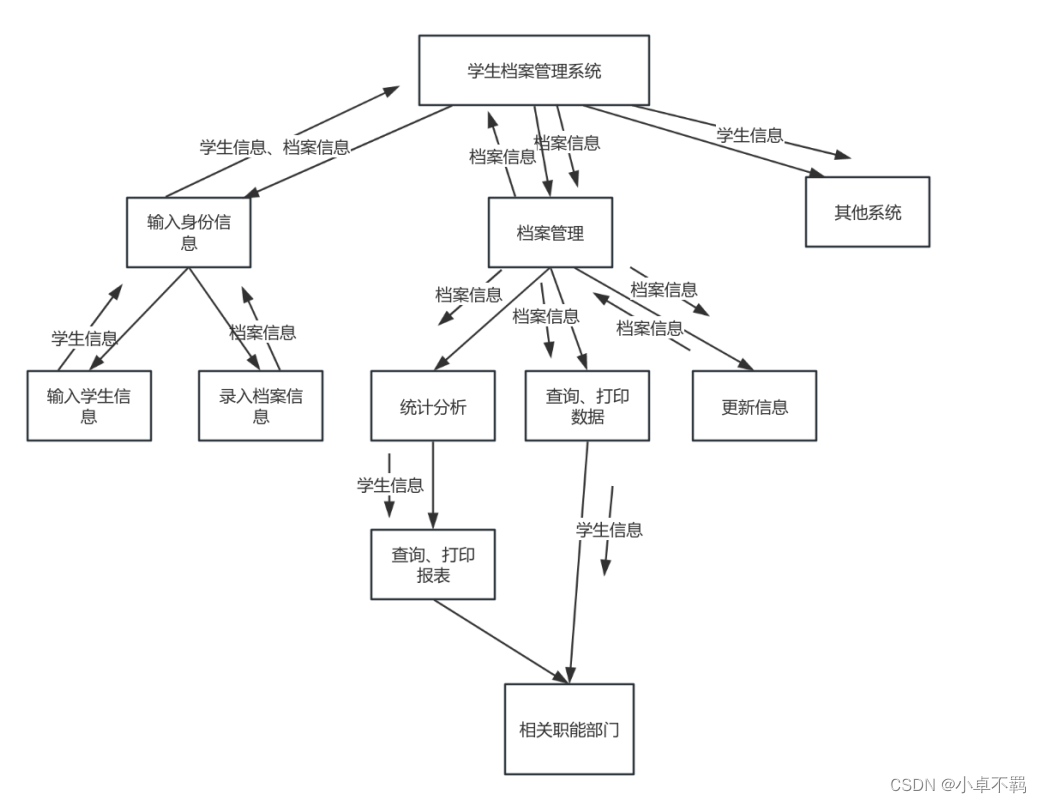

结构图：
在这里插入图片描述

学生选课

数据流图：
在这里插入图片描述

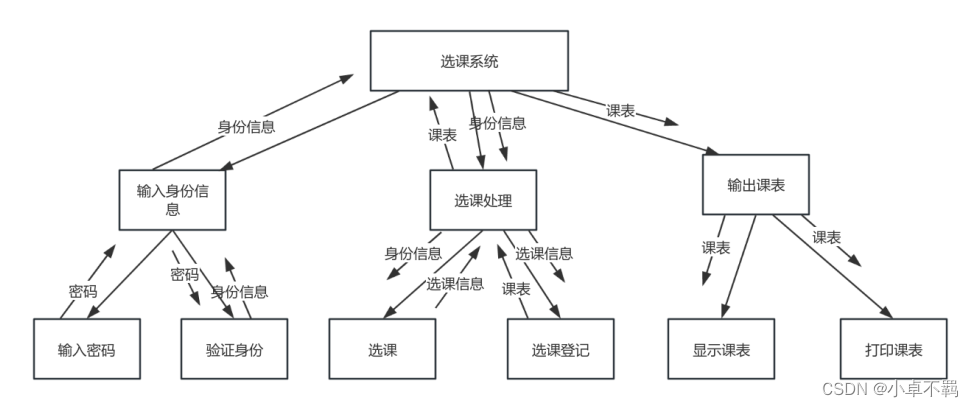

结构图：
在这里插入图片描述
