Thermo-Calc三元相图绘制技巧

目前，Thermo-Calc软件是世界公认的最好的最全面的多元体系热力学与相图计算软件，具备通用、计算灵活的特点，被广泛应用于钢铁、有色金属、核燃料、高熵合金等多领域的材料成分设计优化、工艺过程的设计优化、缺陷和问题的分析等过程中，是目前国内外在材料基因工程和材料集成计算领域的重要计算软件。

Thermo-Calc软件目前主要包括三个模块：Thermo-Calc热力学计算模块、DICTRA扩散动力学计算模块和TC-PRISMA析出计算模块。

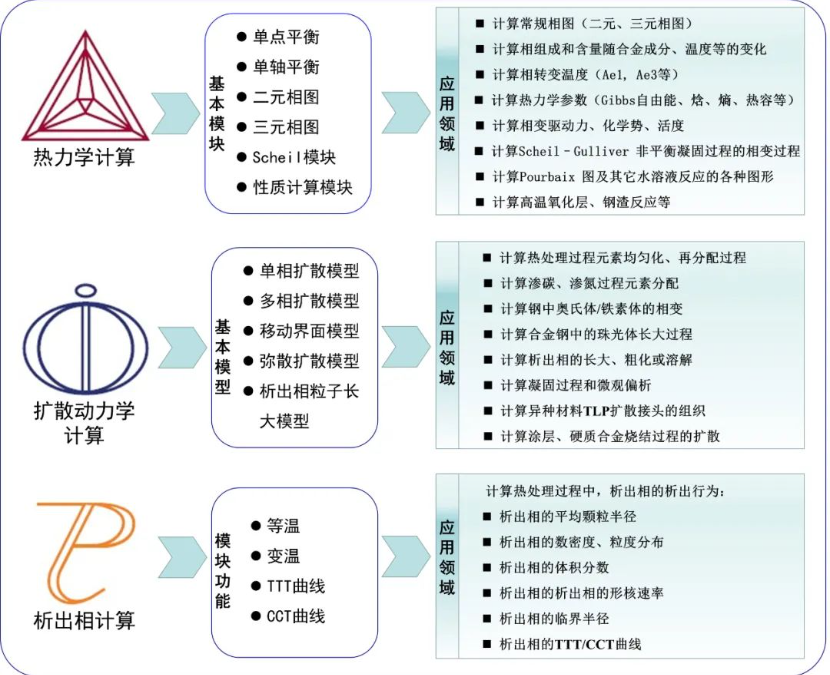

其主要功能和应用见下图。

本文以Fe-Cr-C在1000K温度的三元相图计算为例，演示Thermo-Calc热力学计算模块中图形操作模式操作方法。

Thermo-Calc有两种方法可计算三元相图。一个是三元系相图计算模块，另一个是相图模块。

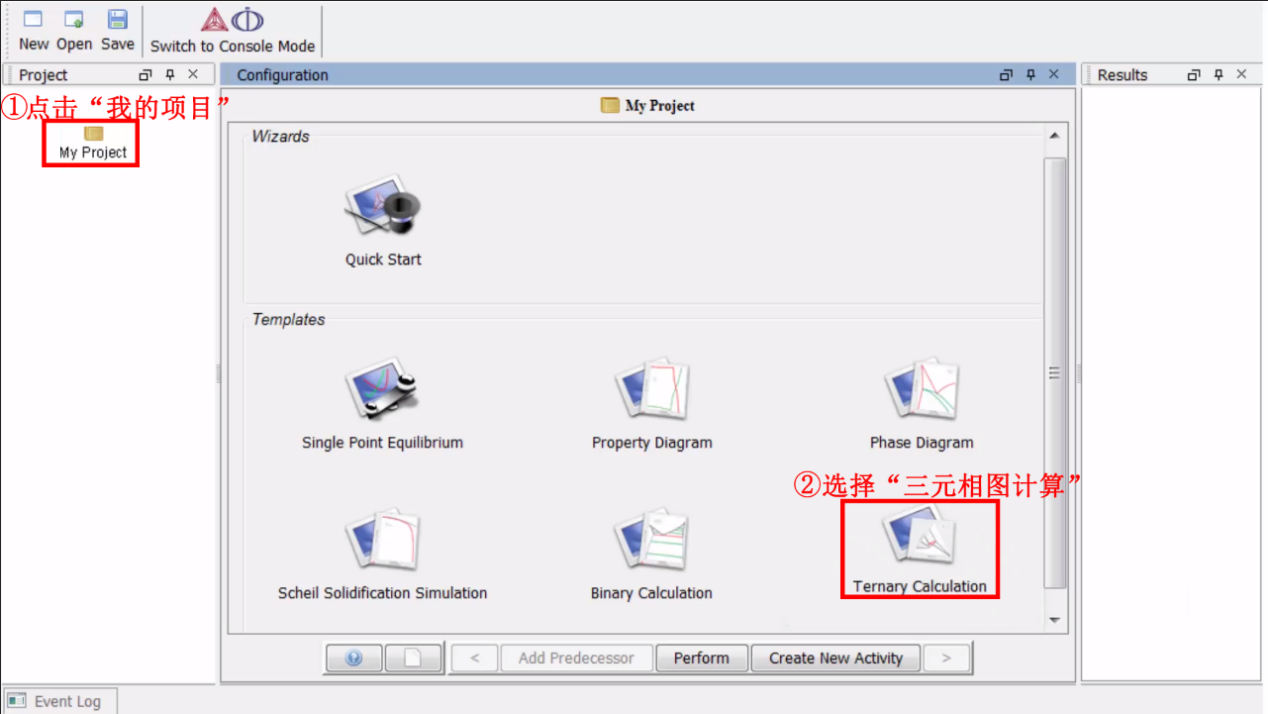

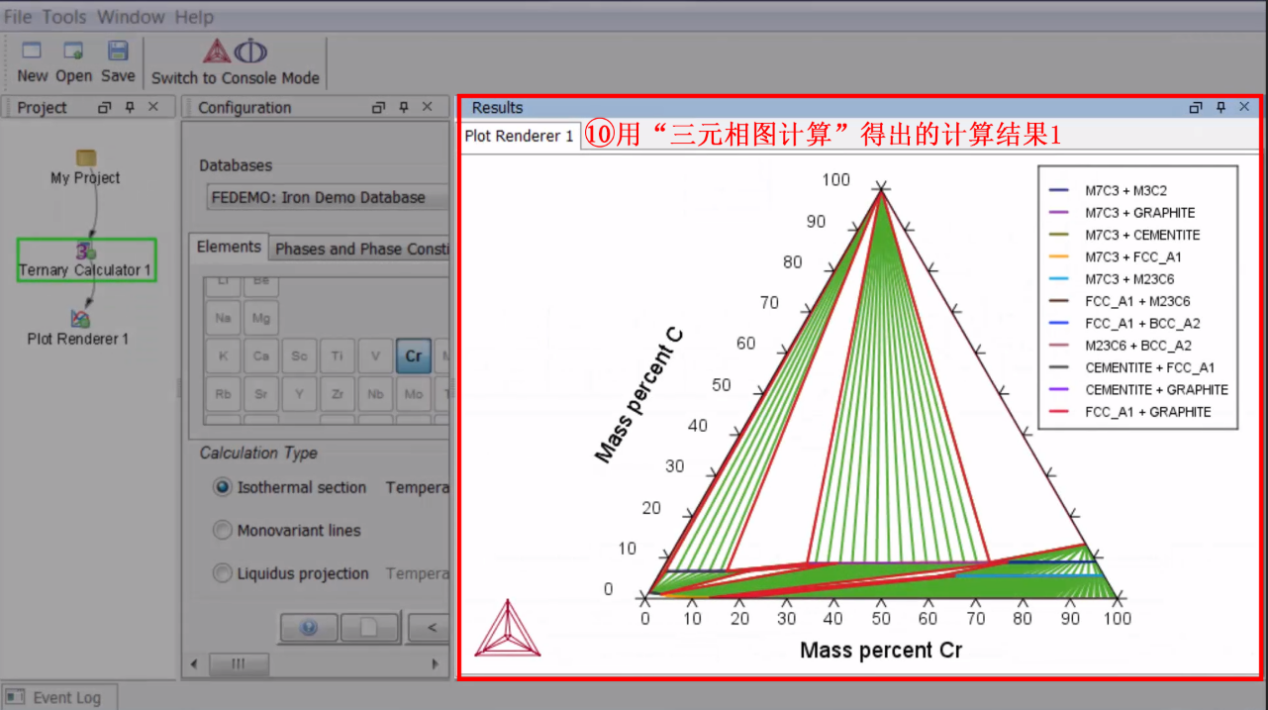

打开Thermo-Calc程序，默认进入图形模式。选择“三元相图计算”，左侧“我的项目”弹出“三元相图计算”，选择“FEDEMO”数据库，在元素周期表中选择“Fe- Cr-C”元素，设置计算温度为1000K，点击“执行”得出三元相图计算结果1。

具体操作如下图所示：

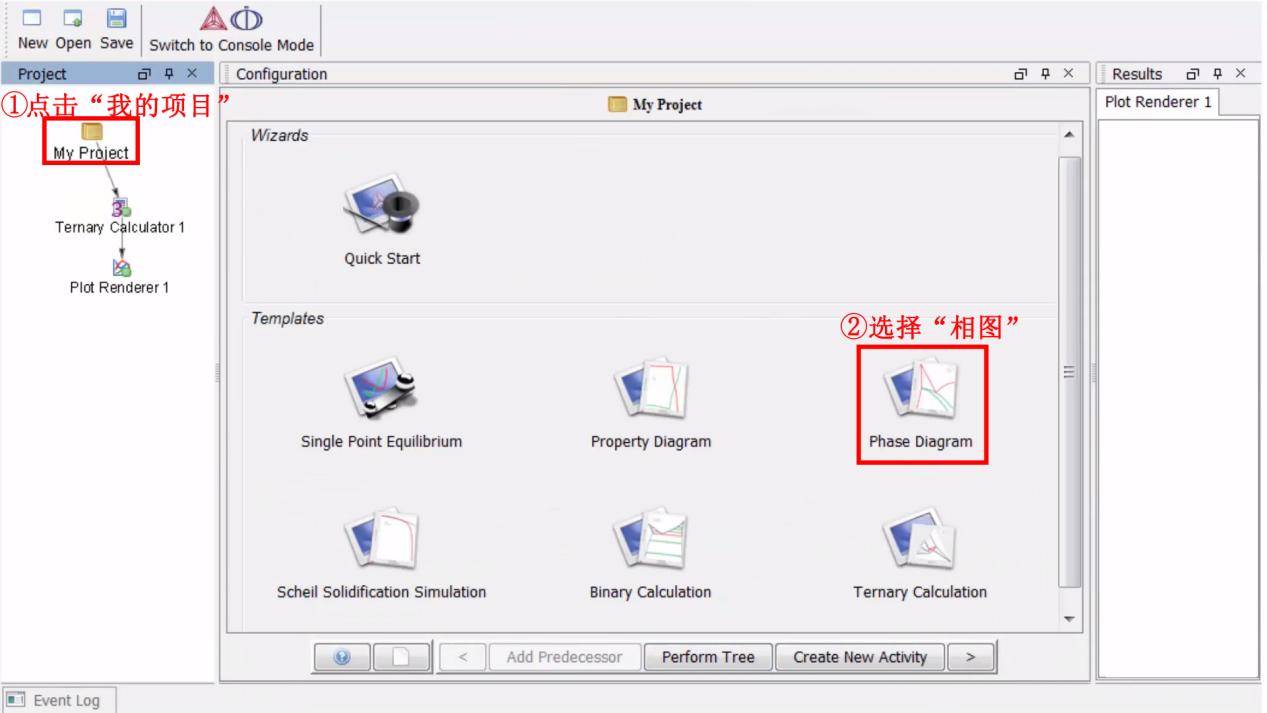

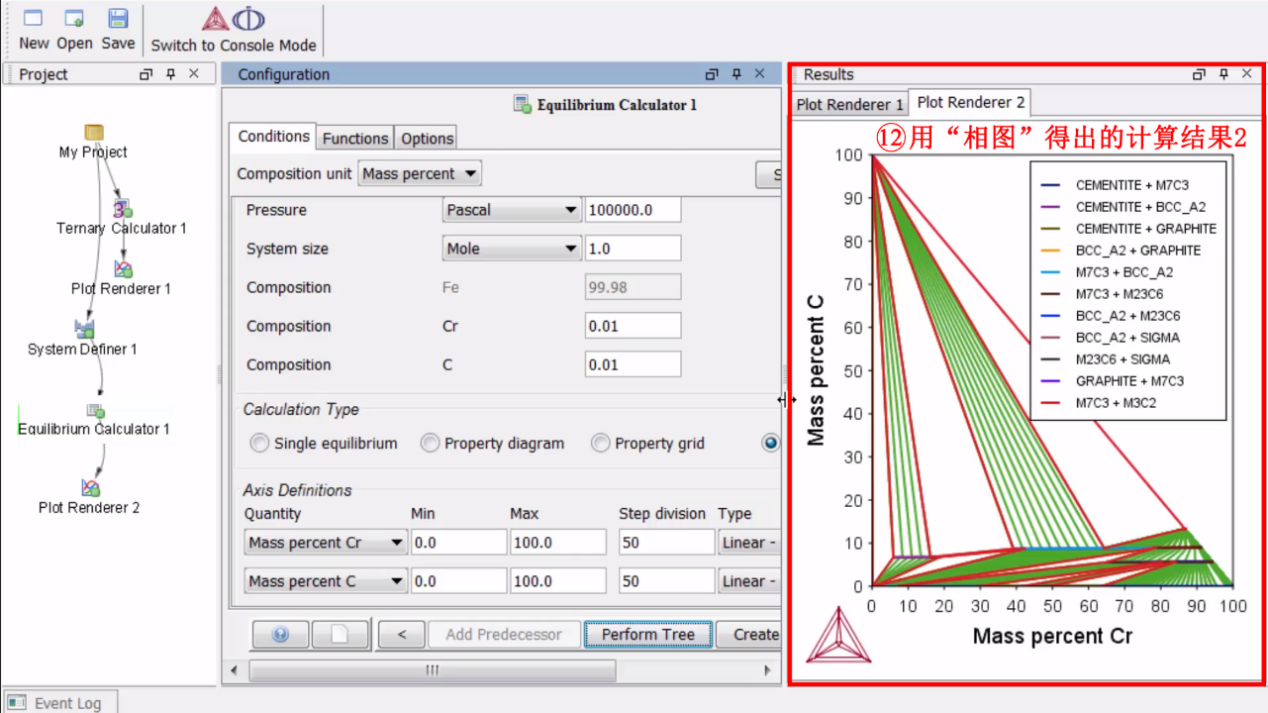

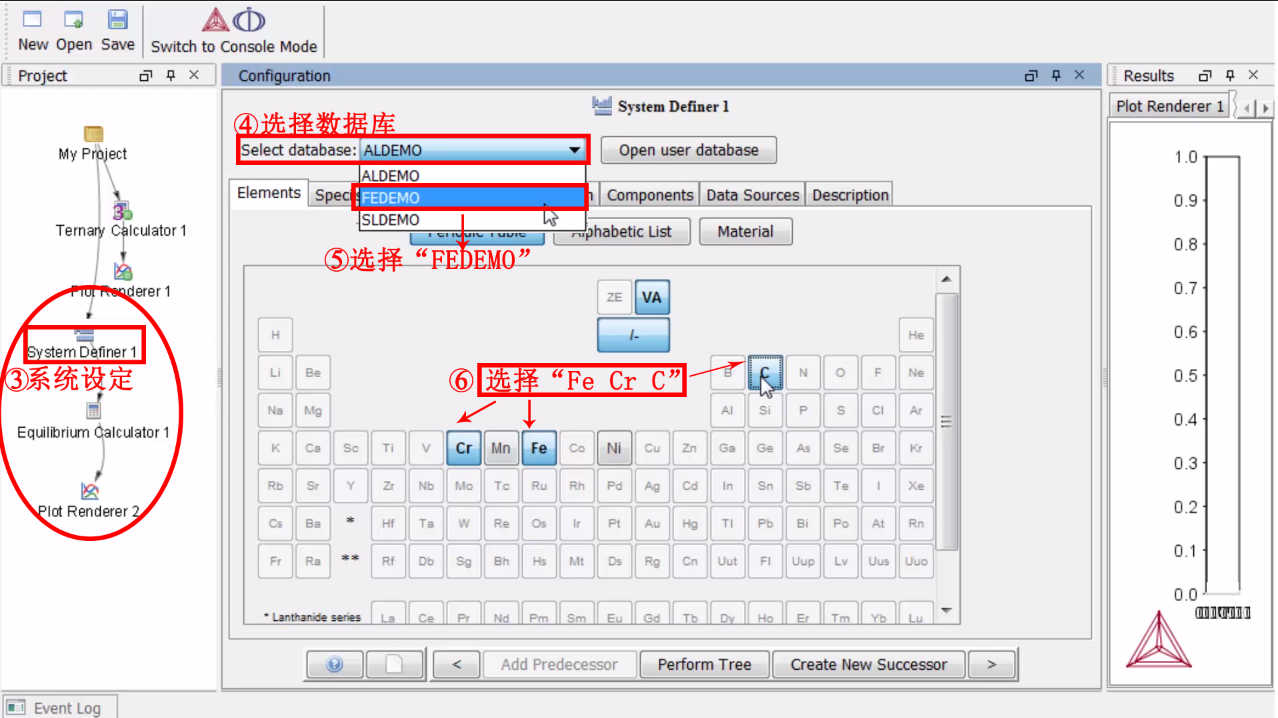

需使用相图计算模式时重新点击“我的项目”，选择“相图”。点击“系统设定”，选择“FEDEMO”数据库，在元素周期表中选择“Fe- Cr-C”元素，点击“平衡计算”设置温度为1000K，点击“执行”得出相图计算结果2。

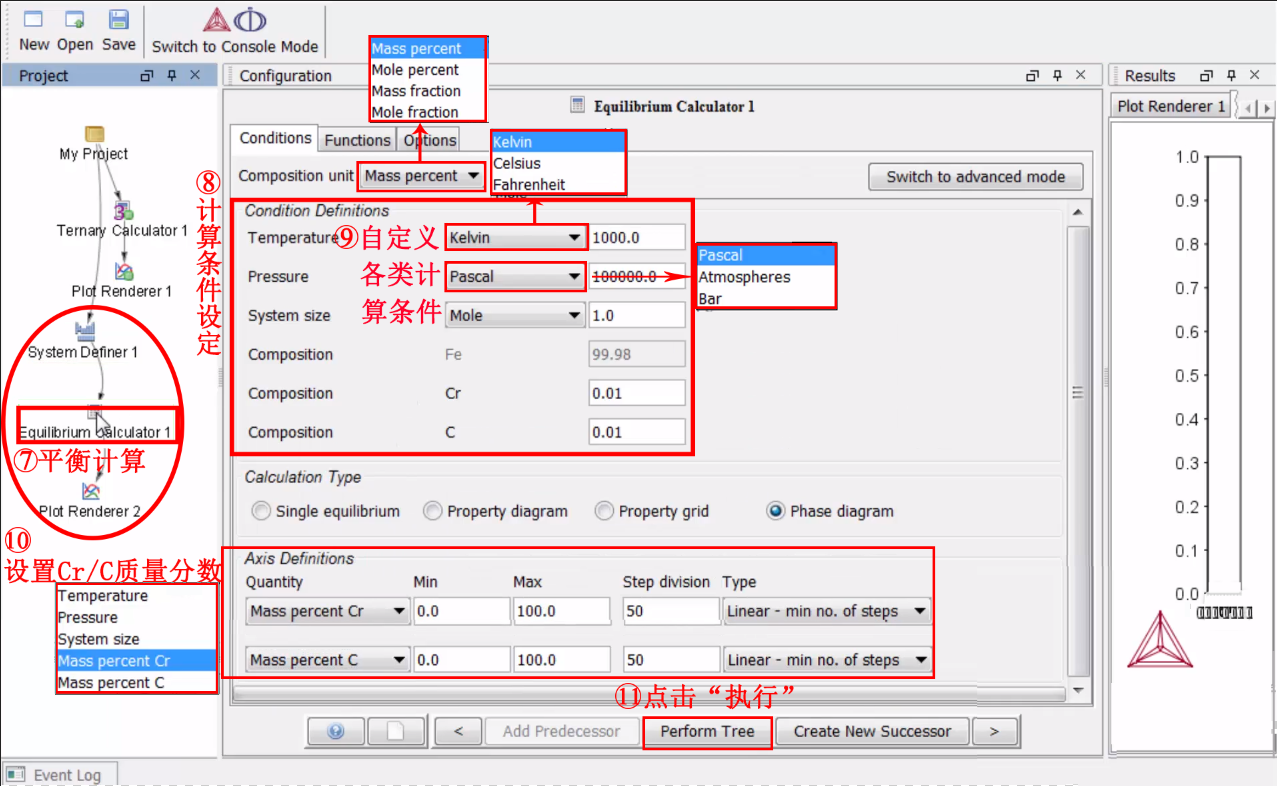

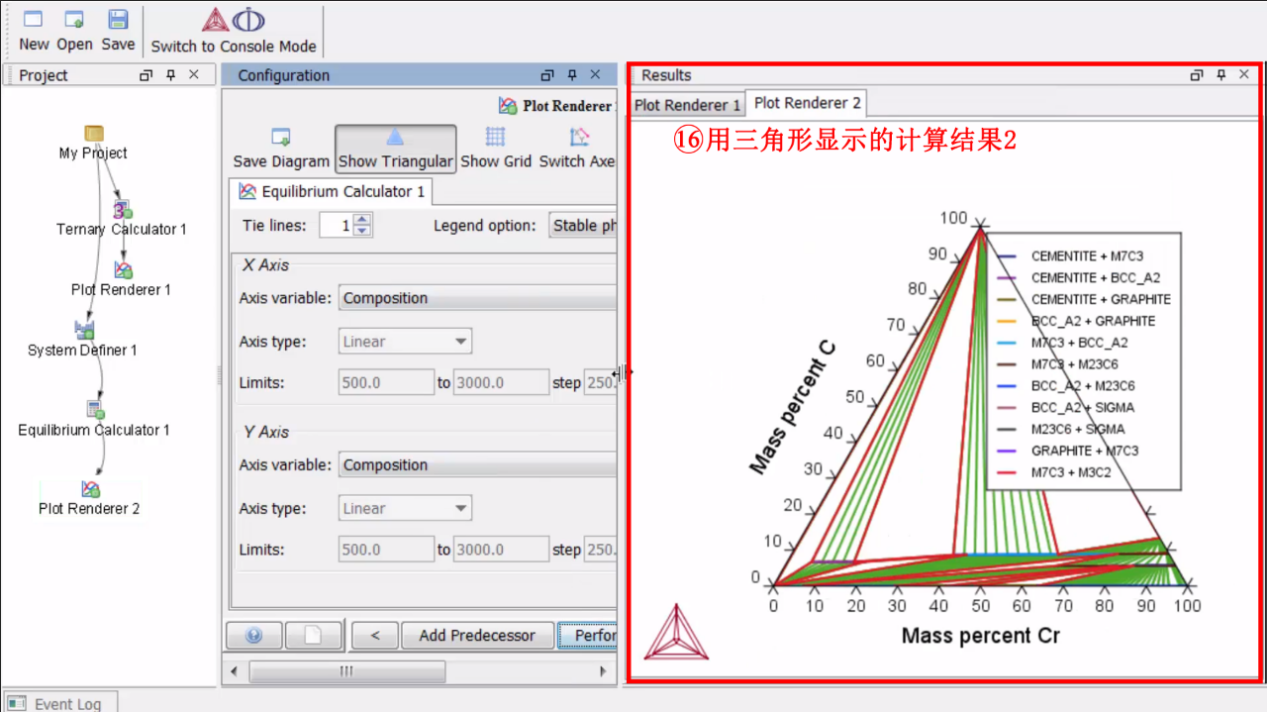

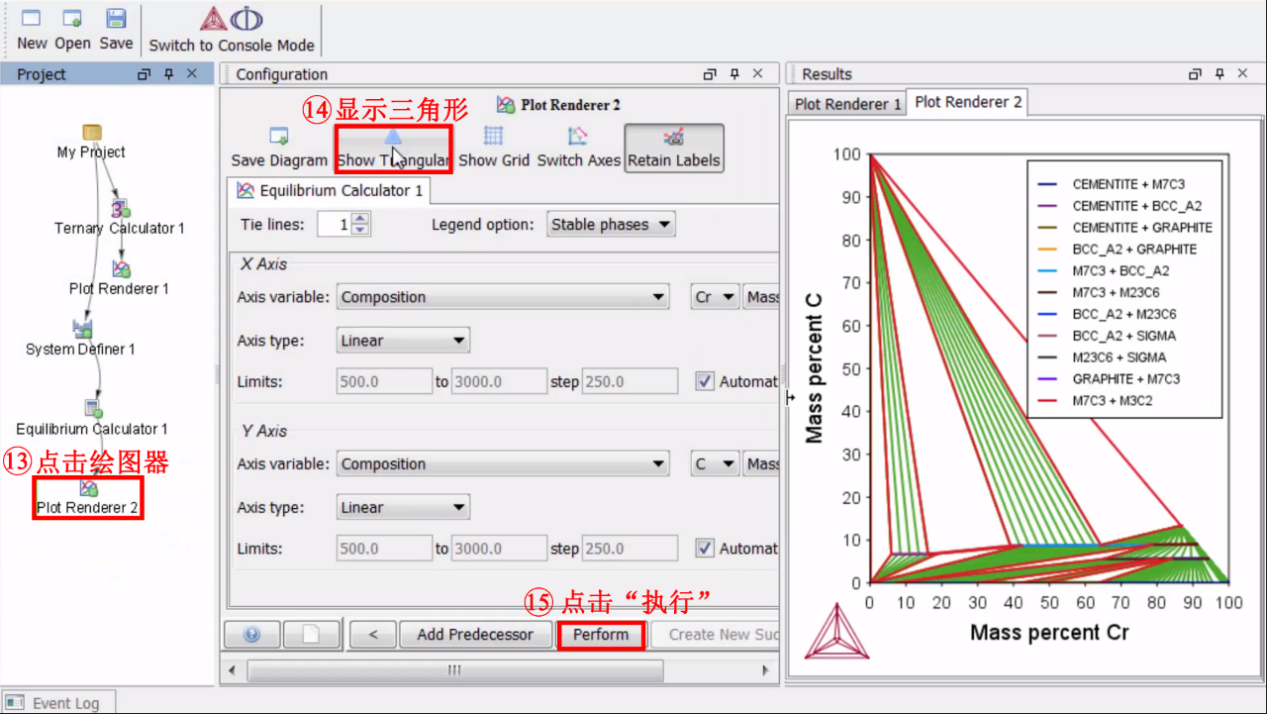

并可在“绘图器”选项下更改显示等温剖面显示模式。在“平衡计算”选项下可自由设置计算温度、压力、Cr/C质量分数等计算条件，因此选择相图模式进行计算可给使用者更大的自由来设定计算条件。

具体操作如下图所示：

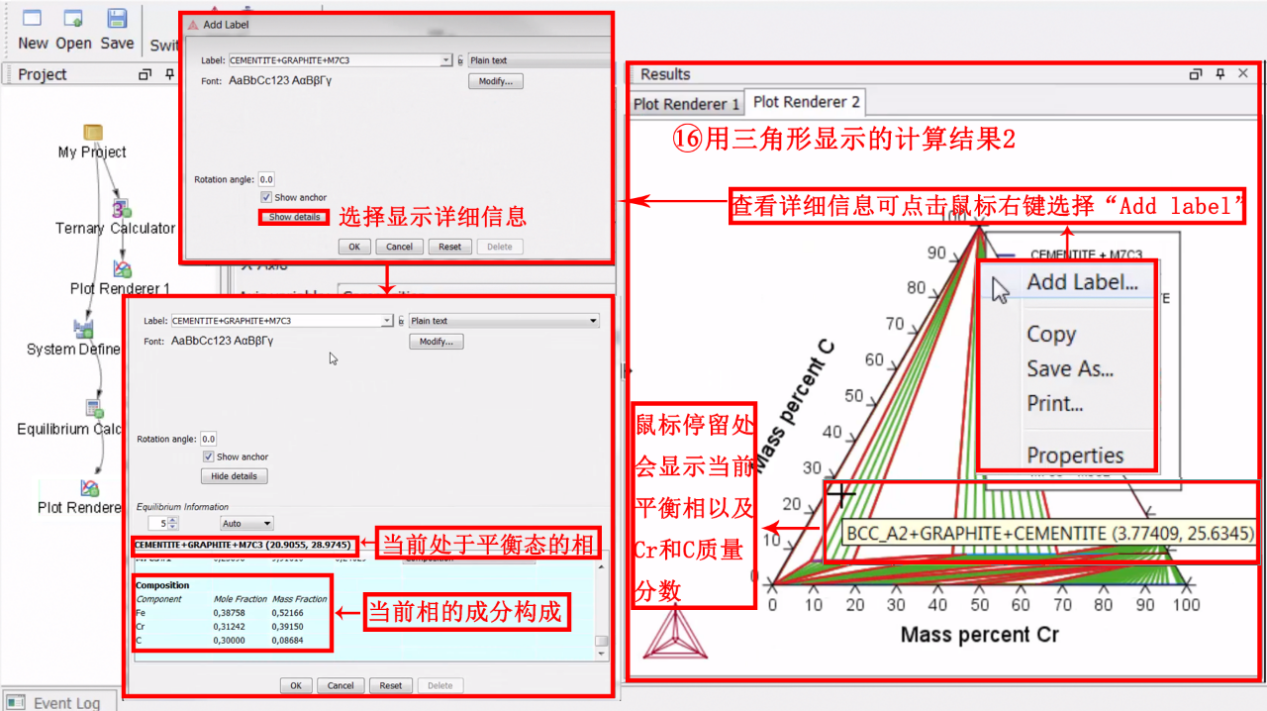

在相图中鼠标停留位置会显示当前平衡相以及Cr/C质量分数，鼠标右击选择“Add Lable”可查看当前位置平衡相以及Cr/C质量分数详细信息。

使用Thermo-Calc图形模式进行相图计算方便快捷易操作，并且在“相图”模式下使用者可根据需要进行计算条件的设定，非常人性化。

如需比对计算结果和事实数据的差异，可在各相图数据库进行事实数据搜索后进行详细比对，以便进行后续实验等科研活动。

相图数据库进行相图搜索相比于查手册和文献这种传统手段来讲效率更高，可极大地缩短科研活动前期准备时间。

现在国内外有许多此类数据库，有像MSI Eureka，Springer Materials这类老牌国外数据库，也有像晓材matmole，MatAid这类国内做的还不错的新兴平台。

像MatAid相图数据库是近期新上线的一个专门针对相图检索的数据库。官方宣称其覆盖40000+信息，拥有合金相图、陶瓷相图、晶体信息等专业数据库，包含来自材料科学、化学、物理学和工程学领域所有主要的多源整合数据。

使用MatAid检索“Fe- Cr-C”三元相图事实数据具体操作如下文。

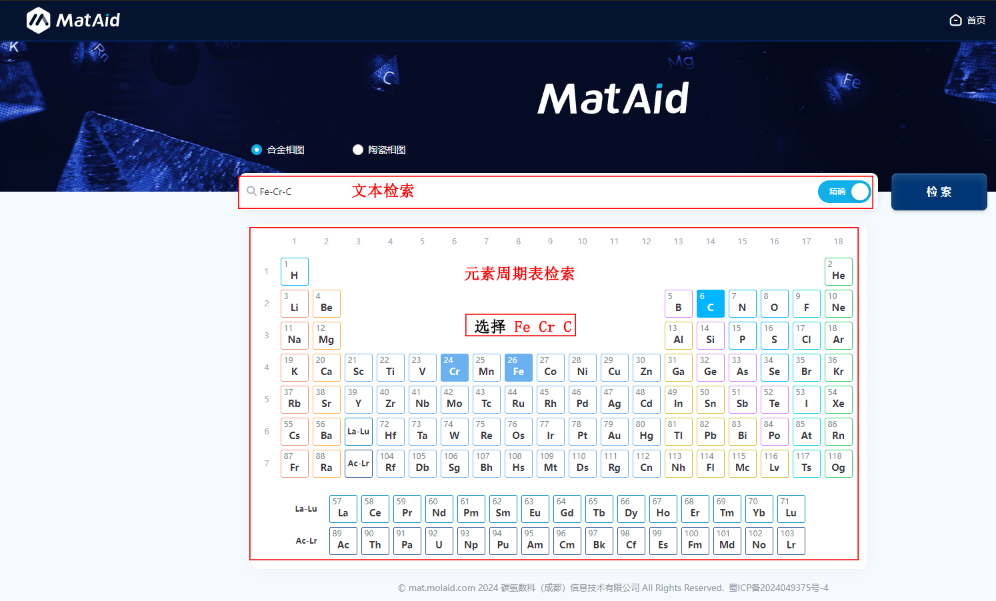

在检索输入框中输入以‘-’分割的元素字符串，或直接在元素周期表中通过点击的方式选择元素组合等方式进行相图查询。例如直接输入“Fe- Cr-C”或在元素周期表选择“Fe- Cr-C”。

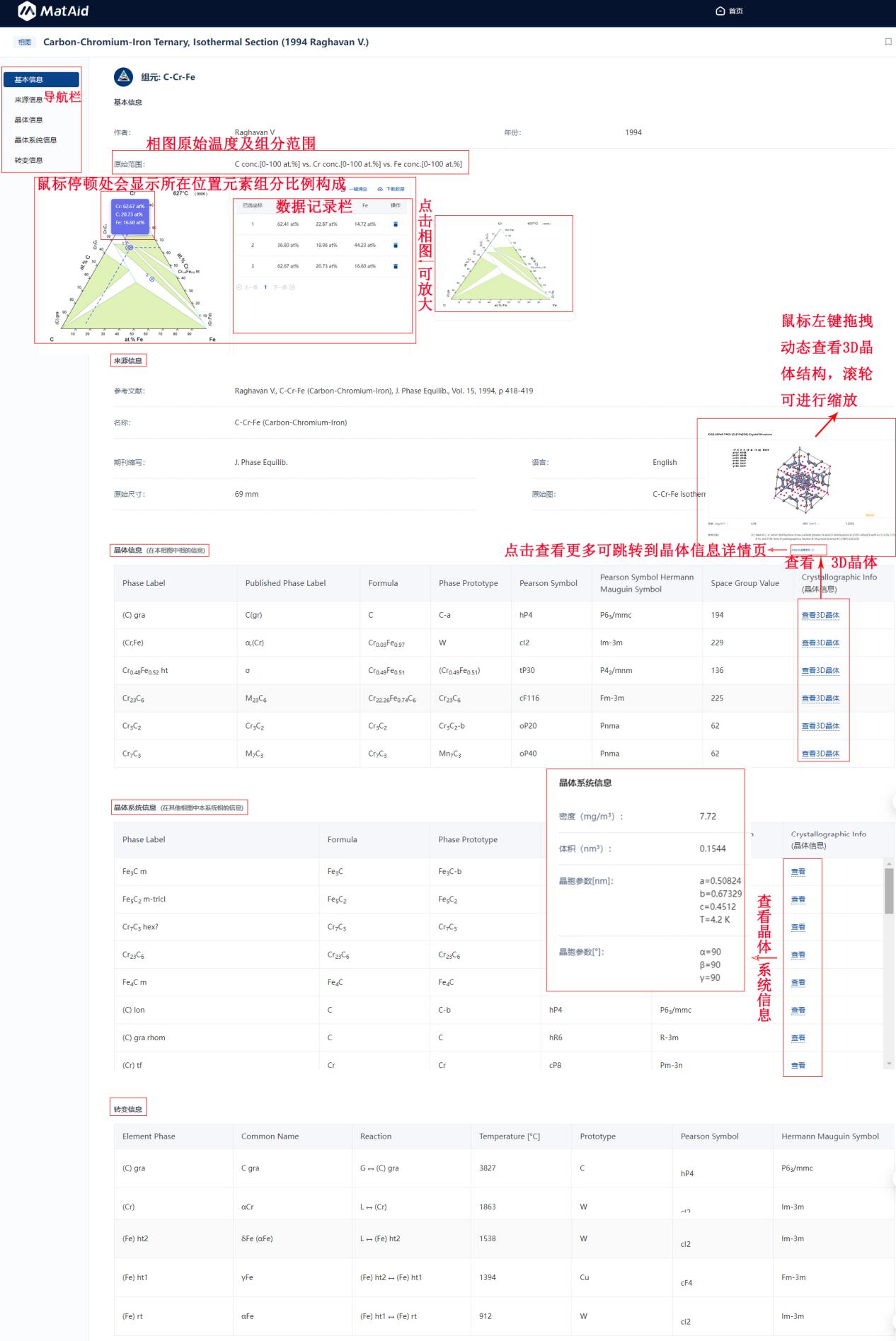

相图检索详情页如下。如图可见本论文中“Fe- Cr-C”三元相图事实数据，数据来源信息，以及已经归纳分类总结完成的各类事实数据。

使用者可根据需要进行事实数据和计算数据的比对，也可精准搜索数据来源论文进行精读。

在相图中鼠标停留位置会显示当前Fe/Cr/C质量分数，单击可记录当前点数据；可查看在本相图中各类晶体的3D晶体结构信息、晶体系统信息及转变信息。

点击“查看3D晶体”再选择查看更多可跳转到晶体信息详情页。

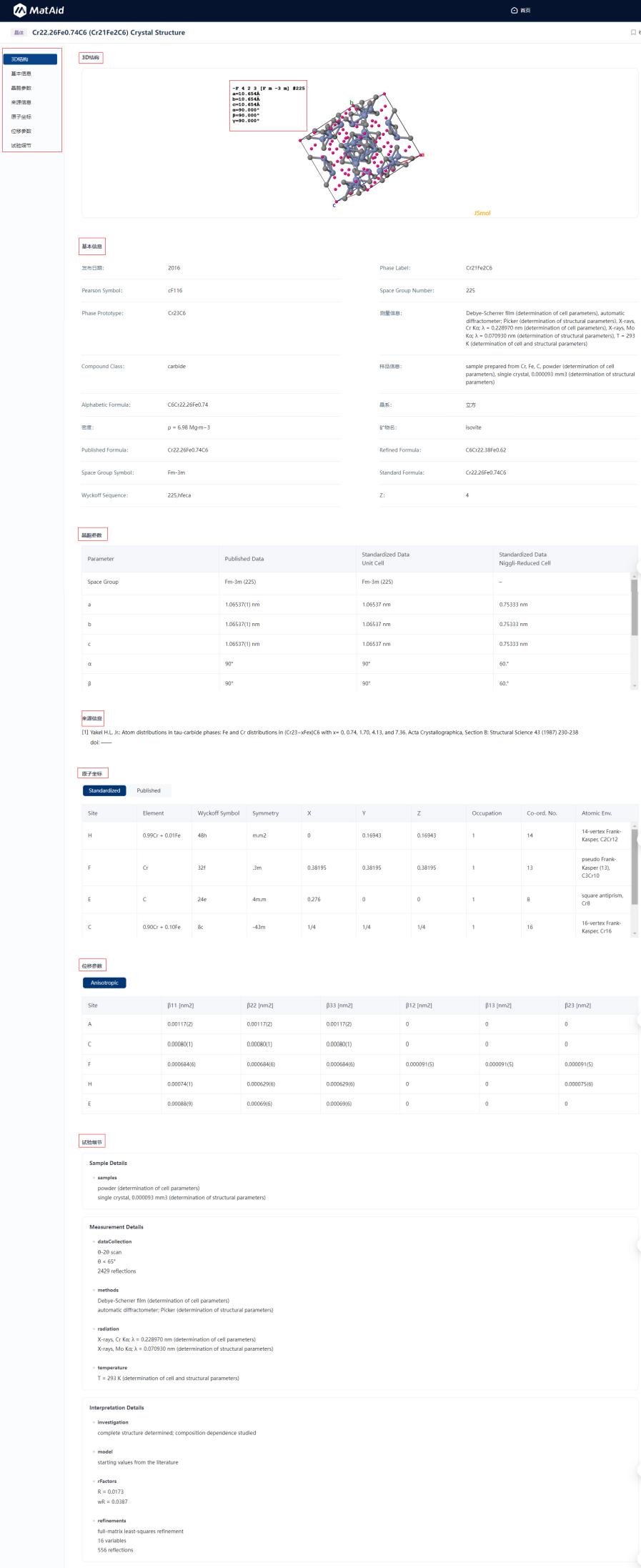

晶体信息详情页如下。

在详情页可见此晶体3D结构，来源信息，以及试验细节等信息，各位科研党可根据其来安排自身实验。

MatAid相图数据库是近期刚上线的相图平台，并且该平台官方宣称也会开发基于AI的相图智能计算，可对100+元素范围内的二元、三元和多元体系进行相图计算、相平衡计算、凝固分析和相图优化。届时也可体验下新兴平台与传统CALPHAD方法之间各自的优劣。

一般来讲新平台偶尔会推出试用机会，可关注其官网或者微信公众号了解项目详细进展，各位科研党可能会有薅羊毛的机会，若自己有数据库的话当然就不用薅羊毛啦。

以上信息均基于各平台官方公开数据统计，如有偏差请以官方为准。谢谢！

最后，祝各位科研党科研顺利，前程似锦！
