想把图像文件转换为DWG文件？光栅矢量化工具了解一下

发现网上很多人都在问如何将图像文件转换为DWG，我用过一个小工具，转换效果还可以，如果只用于转换一些线条图的话，问题不大，但真要转平面图纸的话可用性能有多高也很难说，圆、弧、文字等转换效果估计也很难保证。

这里给大家简单介绍一下，也许您能用得上。

我用的这个工具叫Algolab Raster to Vector Conversion Toolkit，你要在网上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”应该能搜到，能找到中文版本。

转换图形的基本步骤如下：

1、为了保证转换效果，首先要在PS或图像处理软件中将你的图片处理成对比分明的黑白线条图，如下图所示。

如果你拿到软件就想看看效果，软件也提供一些样图，你先可以用样图先试一试。

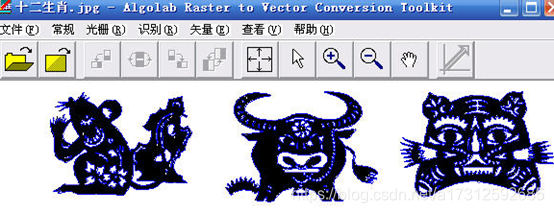

2、启动AR2V工具，打开处理好的图片。

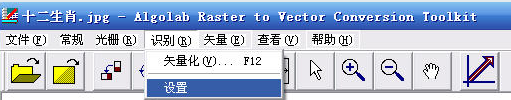

3、在菜单中选择“识别>设置”。

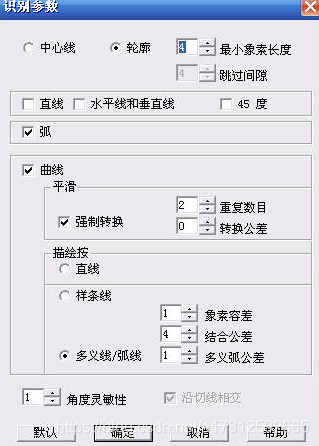

4、在设置中选择一种比较适合于你的图形的设置，例如建筑、机械，也可以选一个自定义设置，根据自己的需要编辑设置，如下图所示。
