2.1、4G Cat.1模块介绍

2.1.1、模块介绍

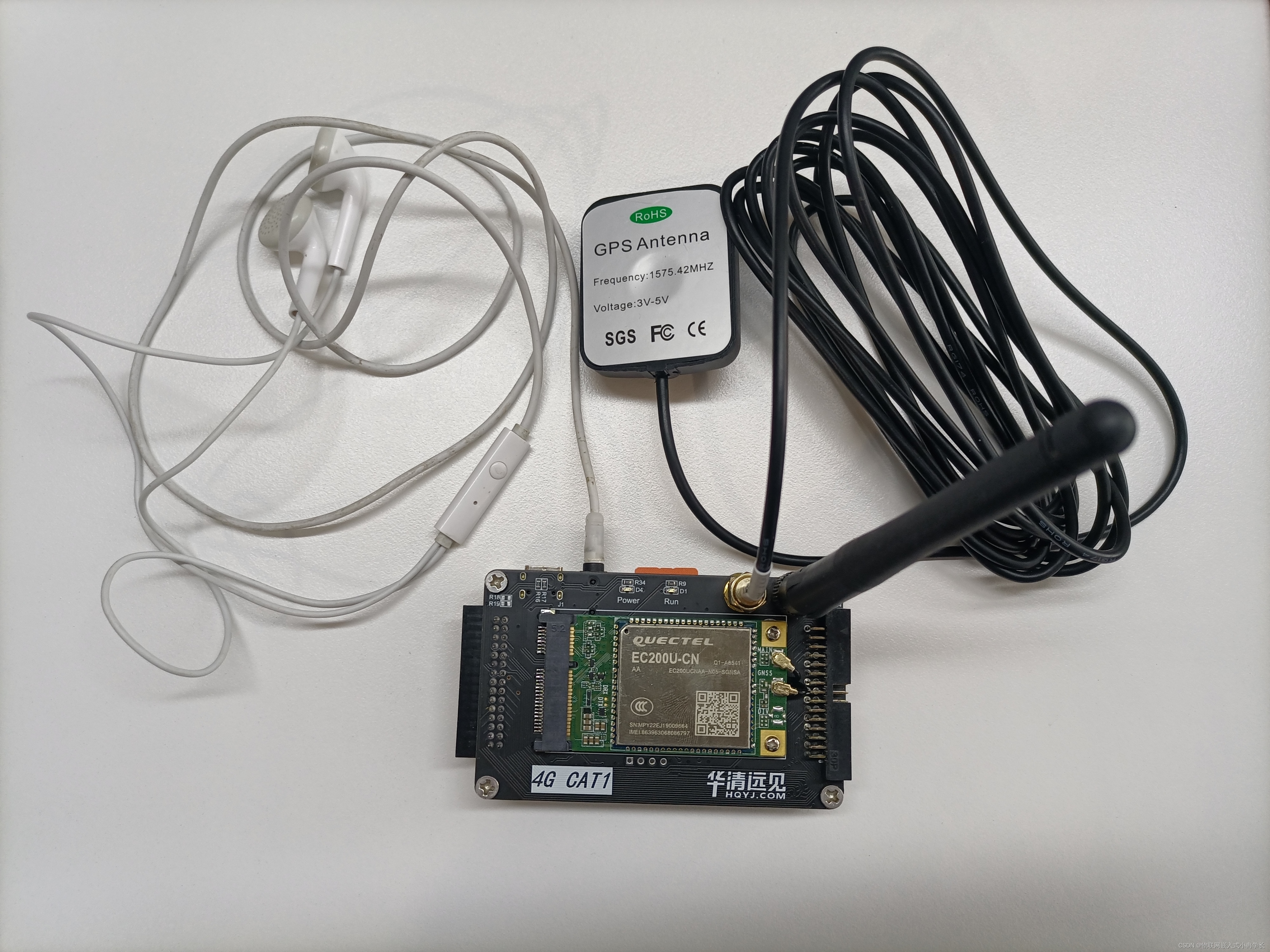

4G Cat.1模块上边集成了移远的EC200U-CN芯片，该模块支持语音呼叫（并未实现音频接收）、收发短信、支持GPS、支持TCP/IP、HTTP、MQTT等多种网络协议。

2.1.2、物联网卡介绍

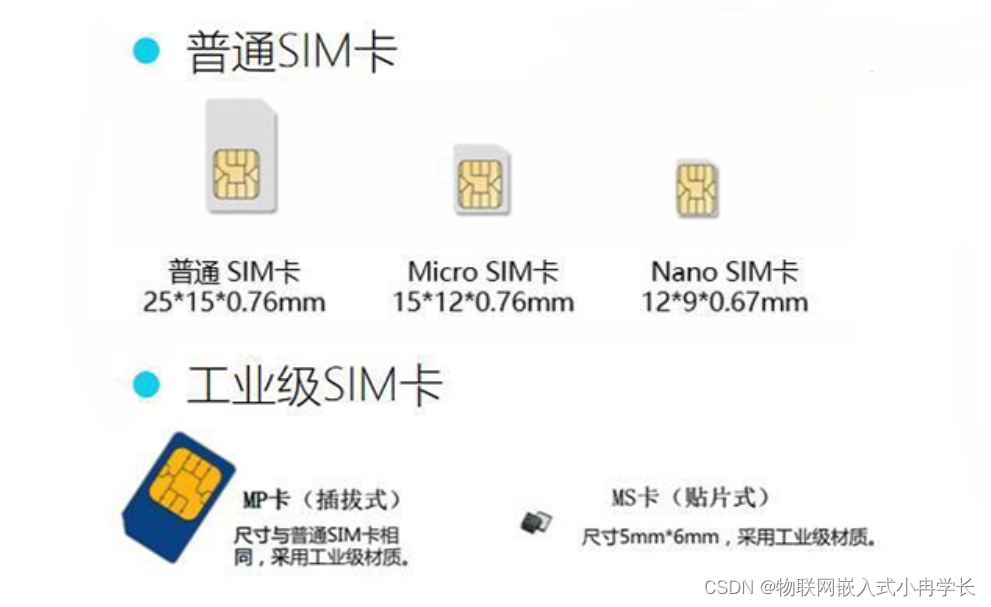

2.1.2.1、SIM卡、MP卡、MS卡介绍

2.1.2.2、SIM卡锁

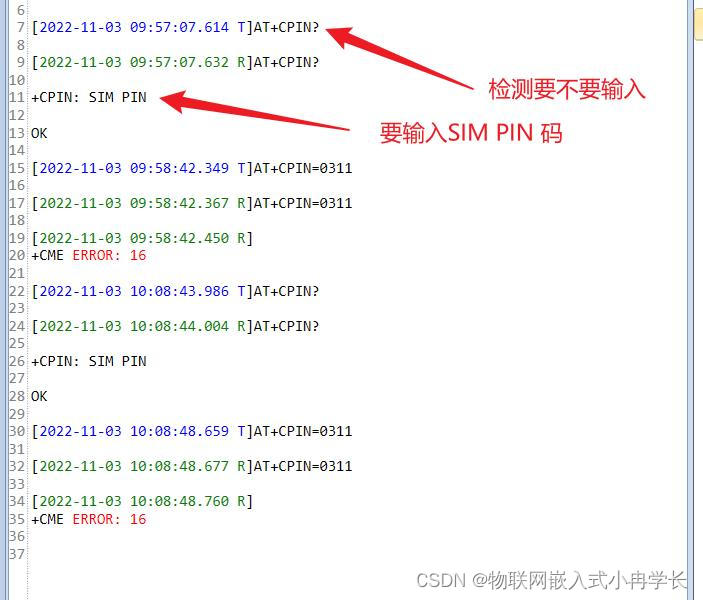

如果需要输 SIM PIN 码，记得不要连续输错3次，否则卡会锁死。当3次都输错的时候，必须联系运营商为您解锁设备。此时也就是说需要你自己去营业厅问PUK码或者可以自己上网查询自己SIM卡的PUK码才能解锁了，自己网上查询的方法上面已经介绍了。PUK码只有9次输错的机会，当输错达到10次是你的卡就会报废。

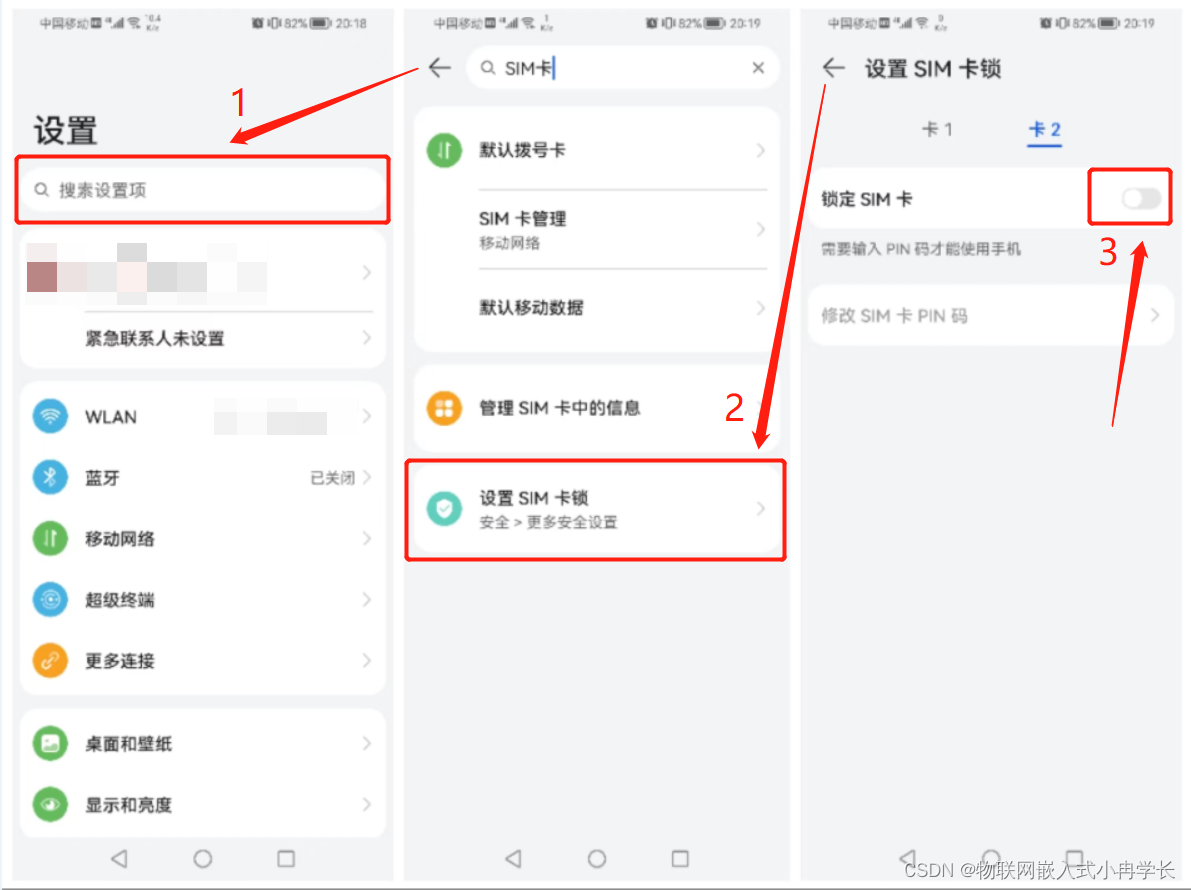

设置关闭SIM 卡锁。

2.1.3、串口驱动和调试工具安装

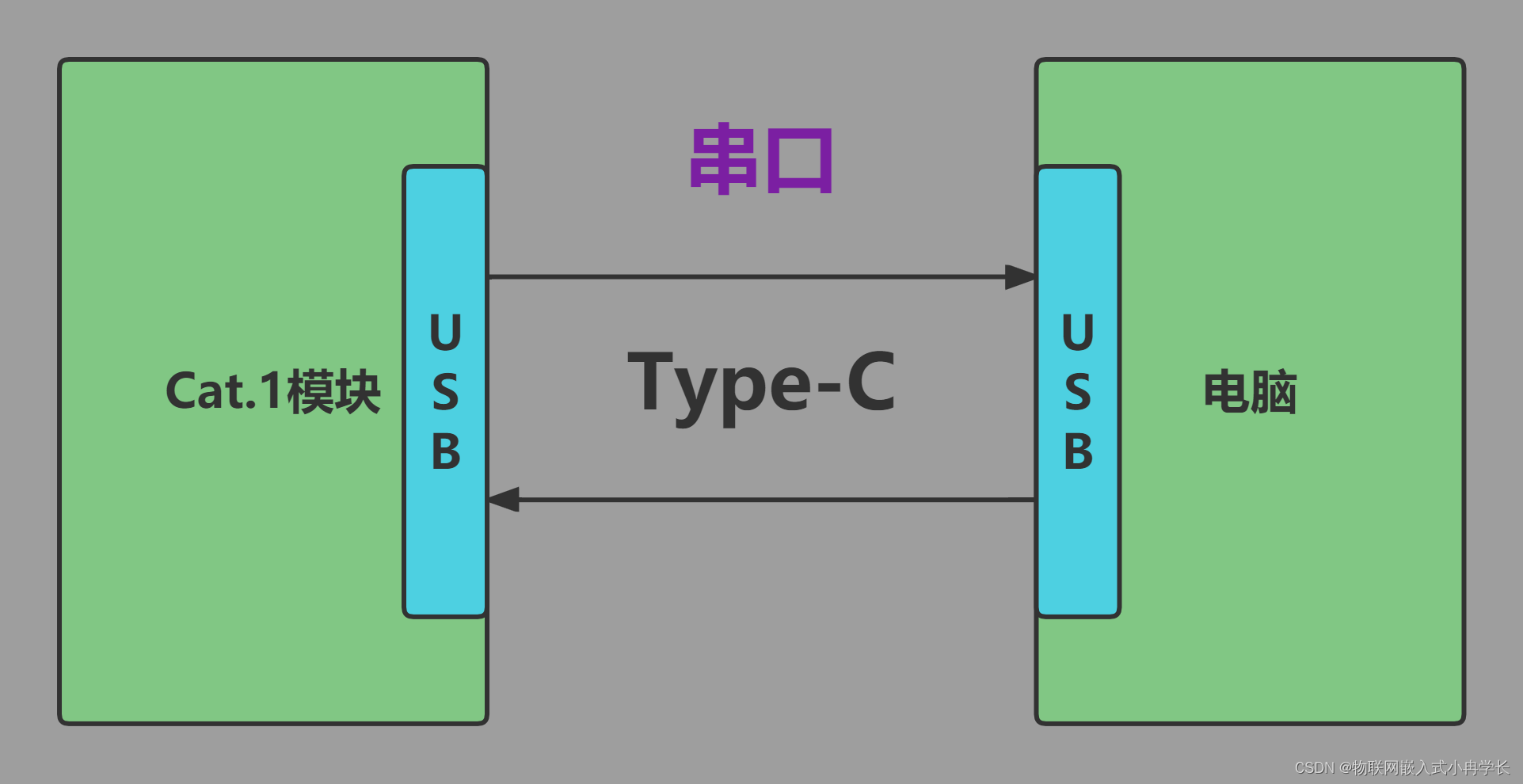

2.1.3.1、串口通信协议

串口是显控设备与信号处理板之间通信的主要接口，也是显控设备与其他设备、设备与设备之间的协议数据帧通信传输的重要接口。 串口通信指串口按位（bit）发送和接收字节。尽管比特字节（byte）的串行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。串口通信协议是指规定了数据包的内容，内容包含了起始位、主体数据、校验位及停止位，双方需要约定一致的数据包格式才能正常收发数据的有关规范。串口通信协议是基于串口使得通信双方能够相互沟通信息的一种约定，其定义了双方遵循的协议数据帧格式和其传输方式。 ​ 重要的参数有：波特率、起始位、停止位、有效数据、数据校验

2.1.3.2、Cat.1串口驱动

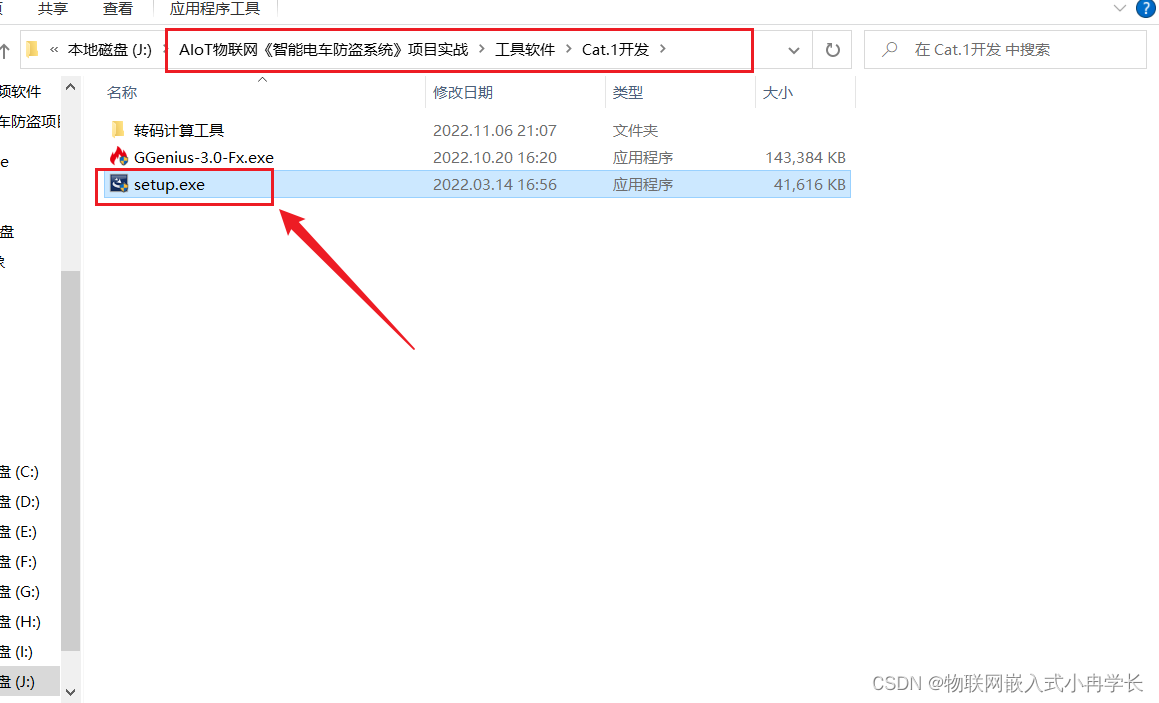

①、双击安装

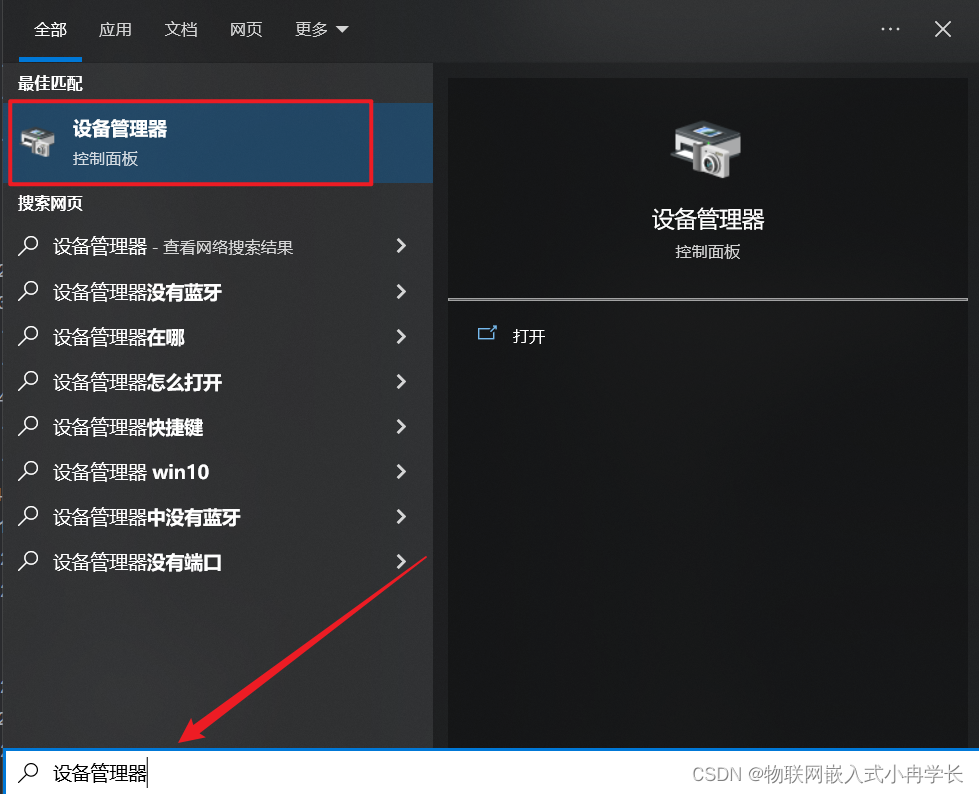

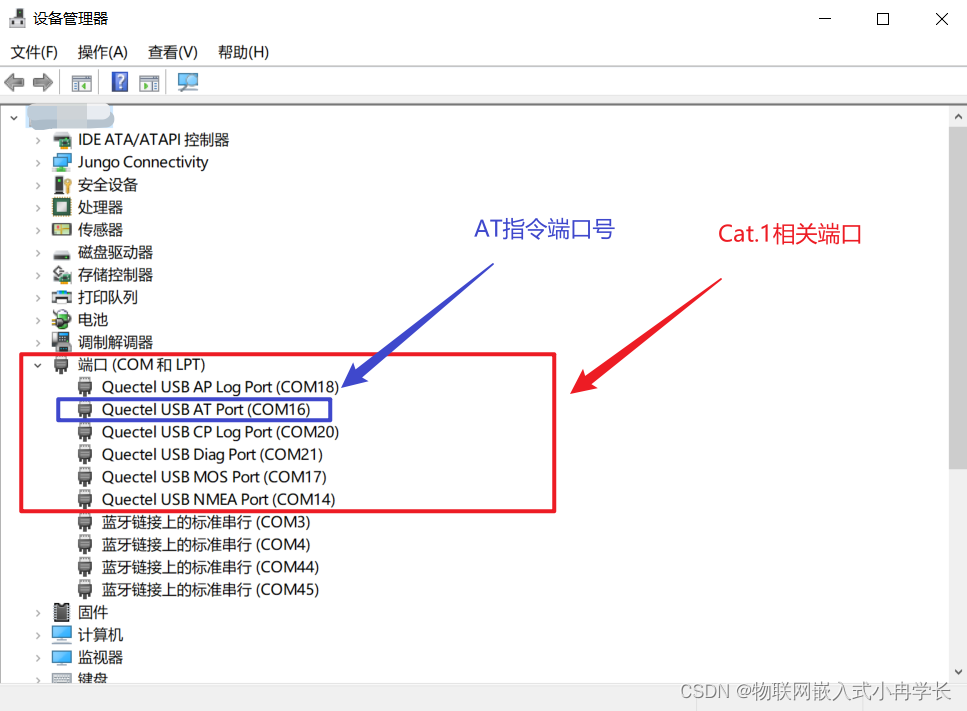

②、插上板子 查看设备管理器

③、找到AT指令端口号

2.1.3.3、串口调试工具 - 格西峰火

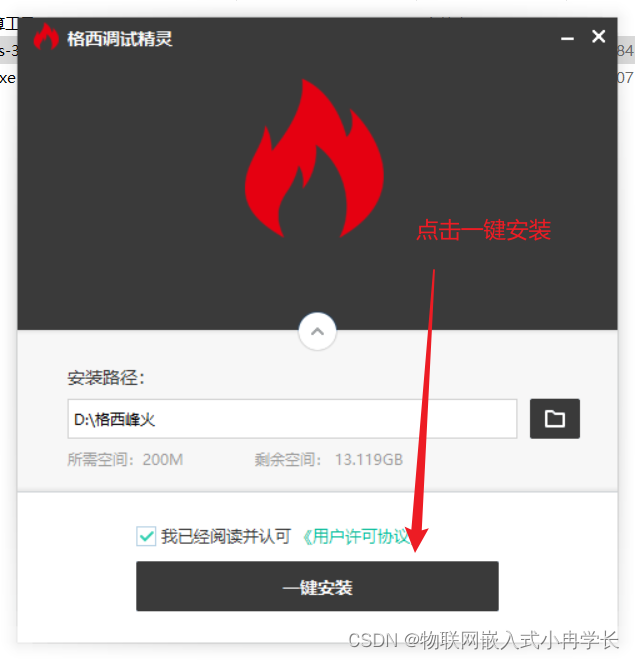

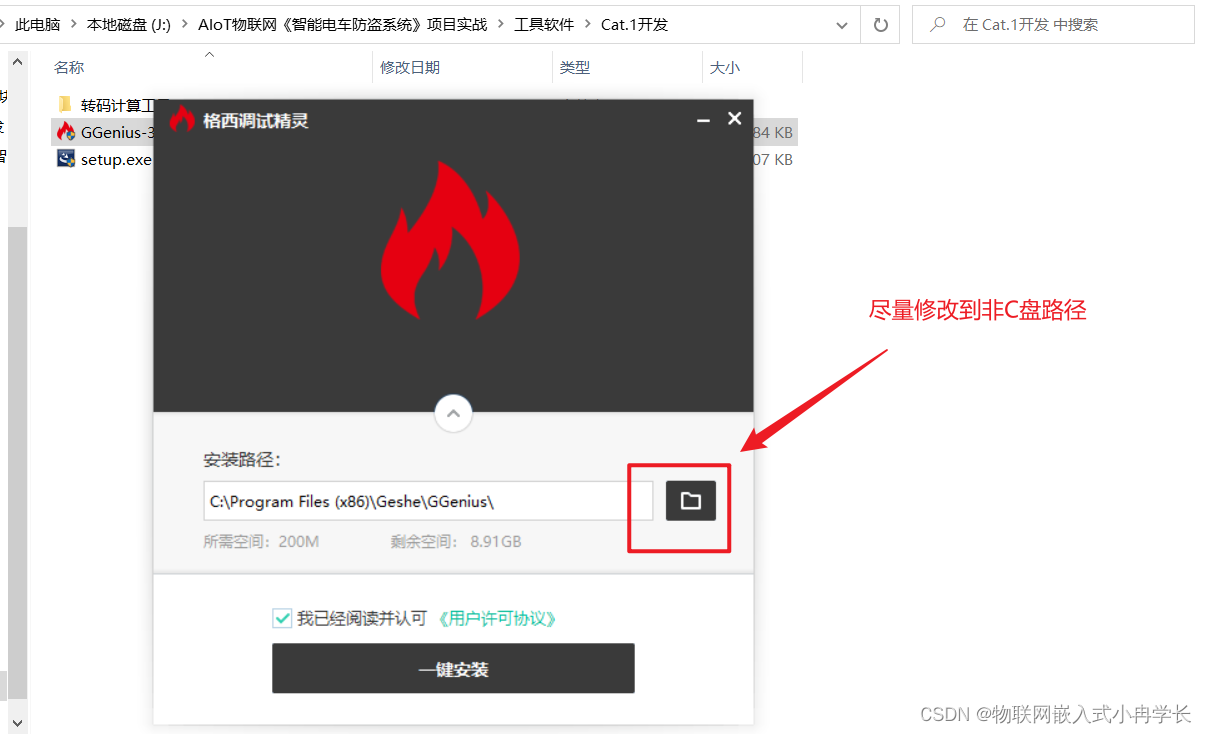

①、安装格西调试精灵

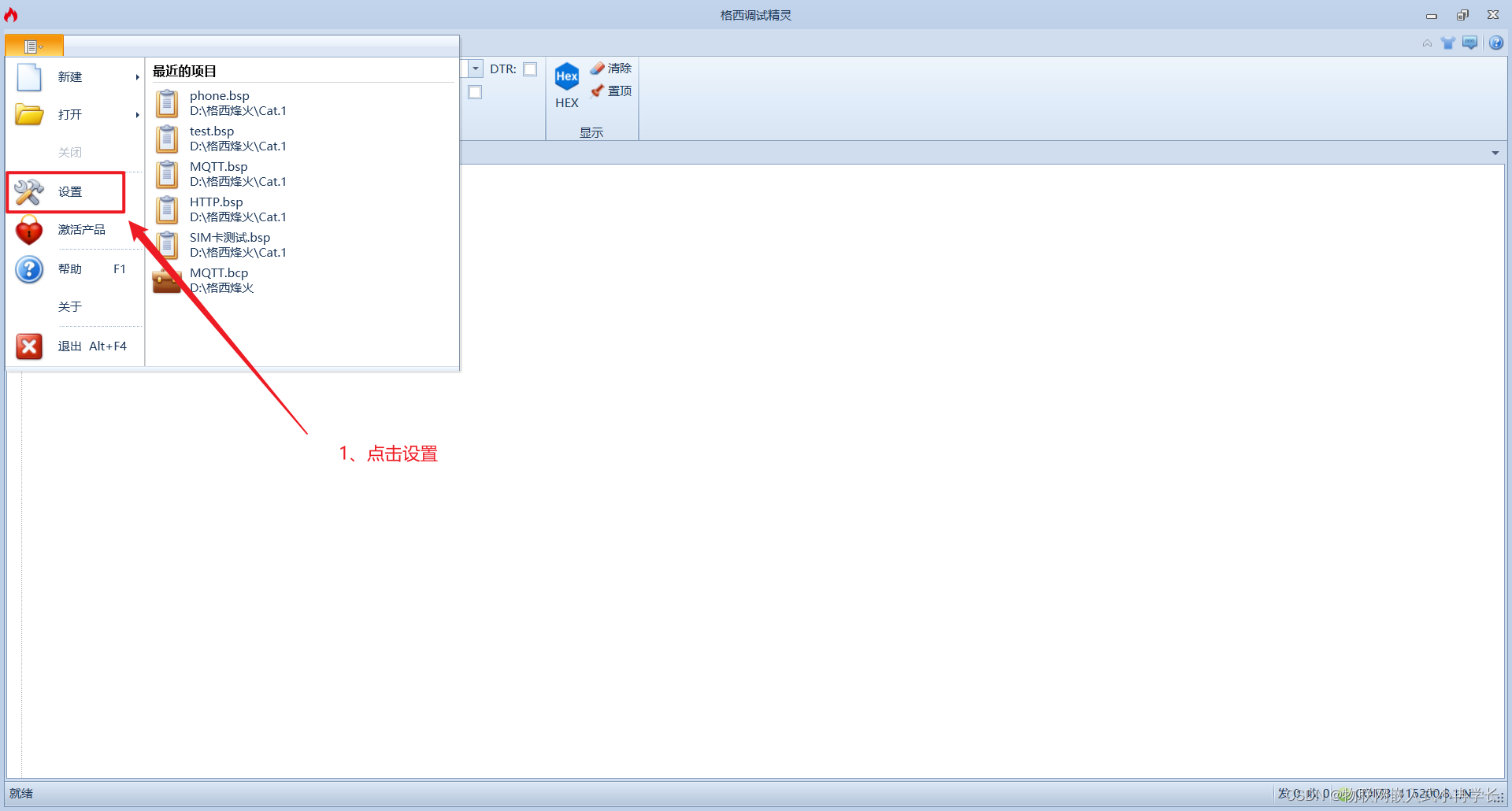

②、配置串口工具

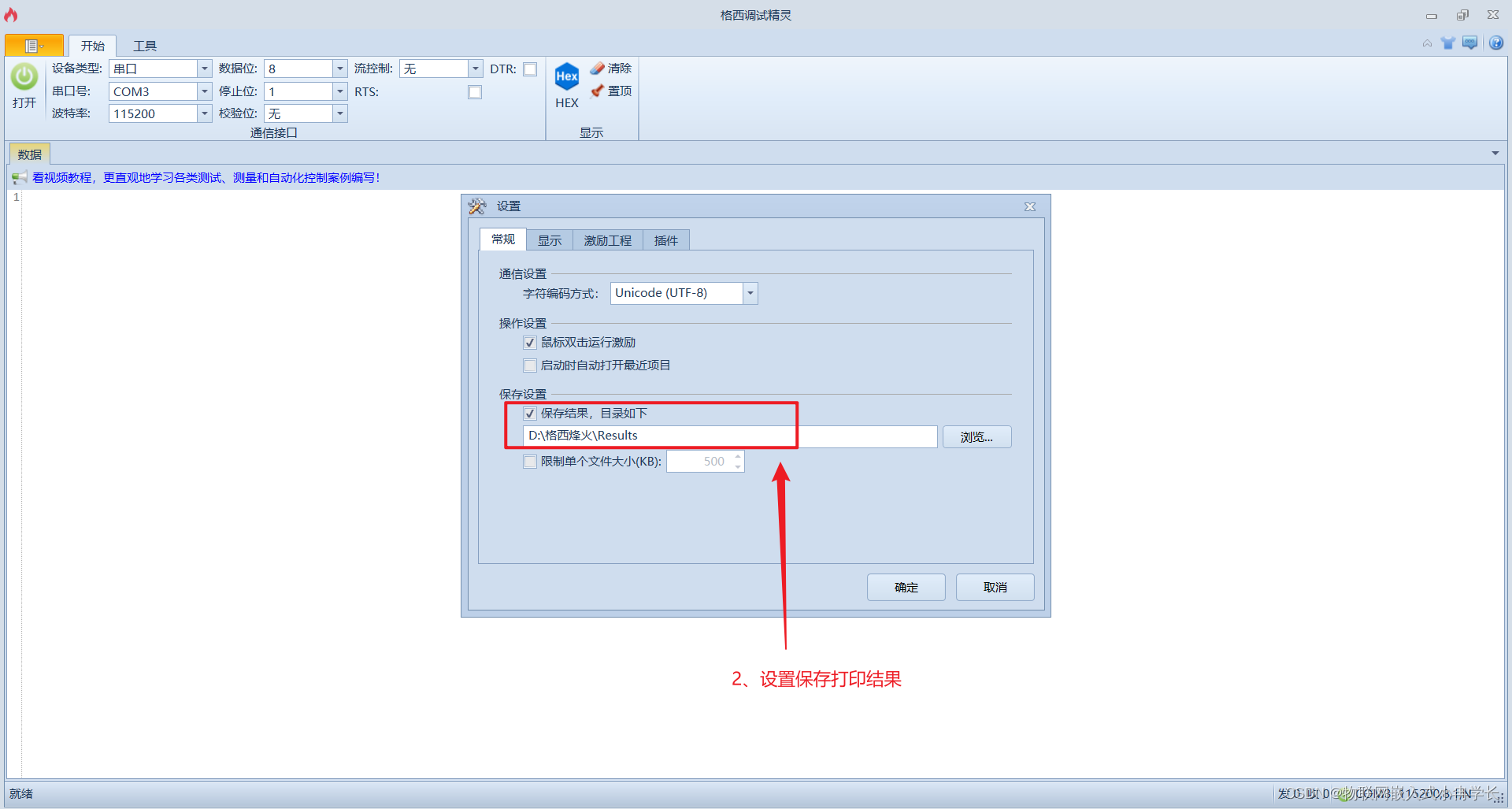

③、设置保存打印结果目录

2.1.3.4、AT指令测试。

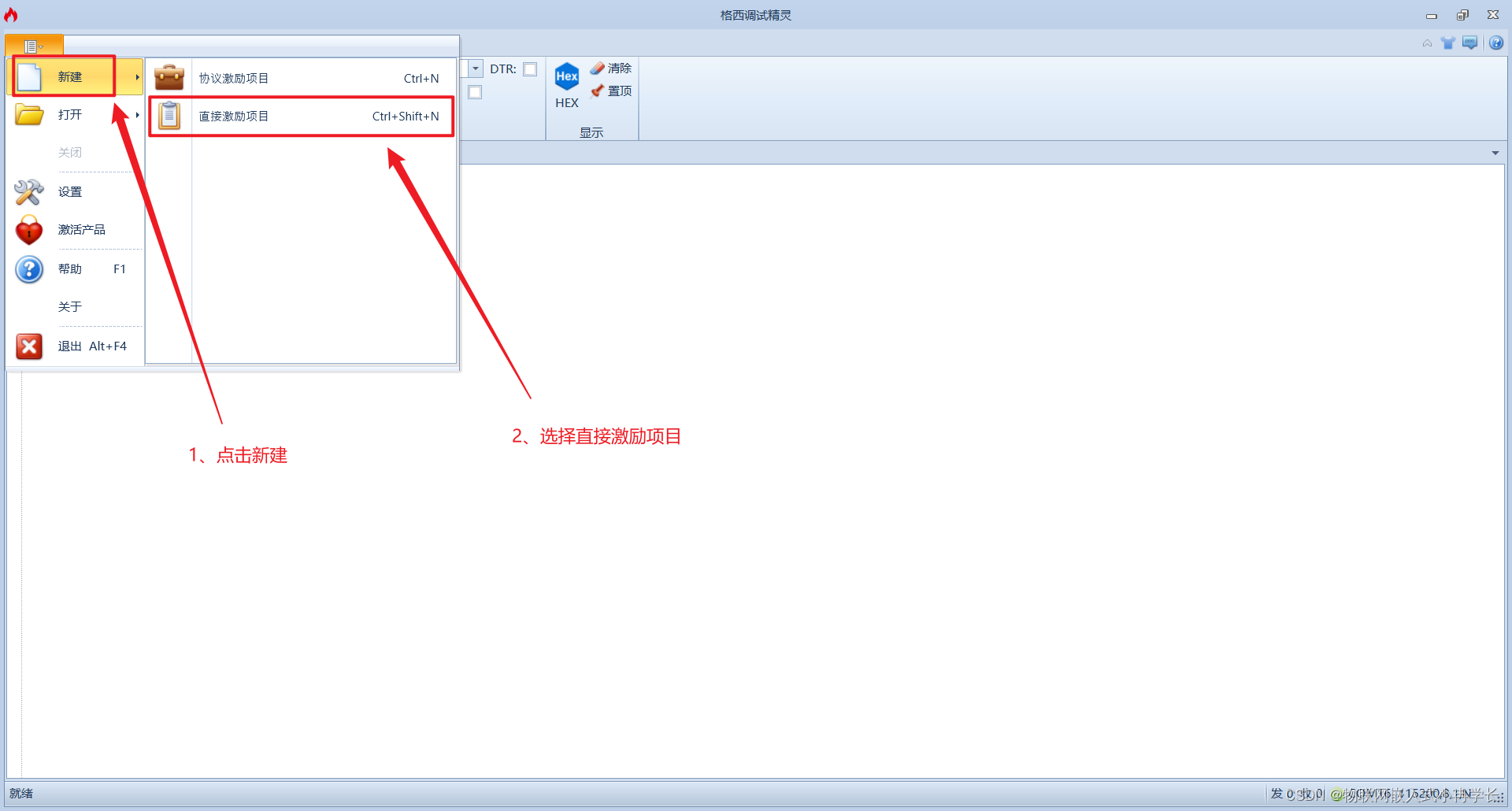

①、打开格西峰火、新建直接激励项目

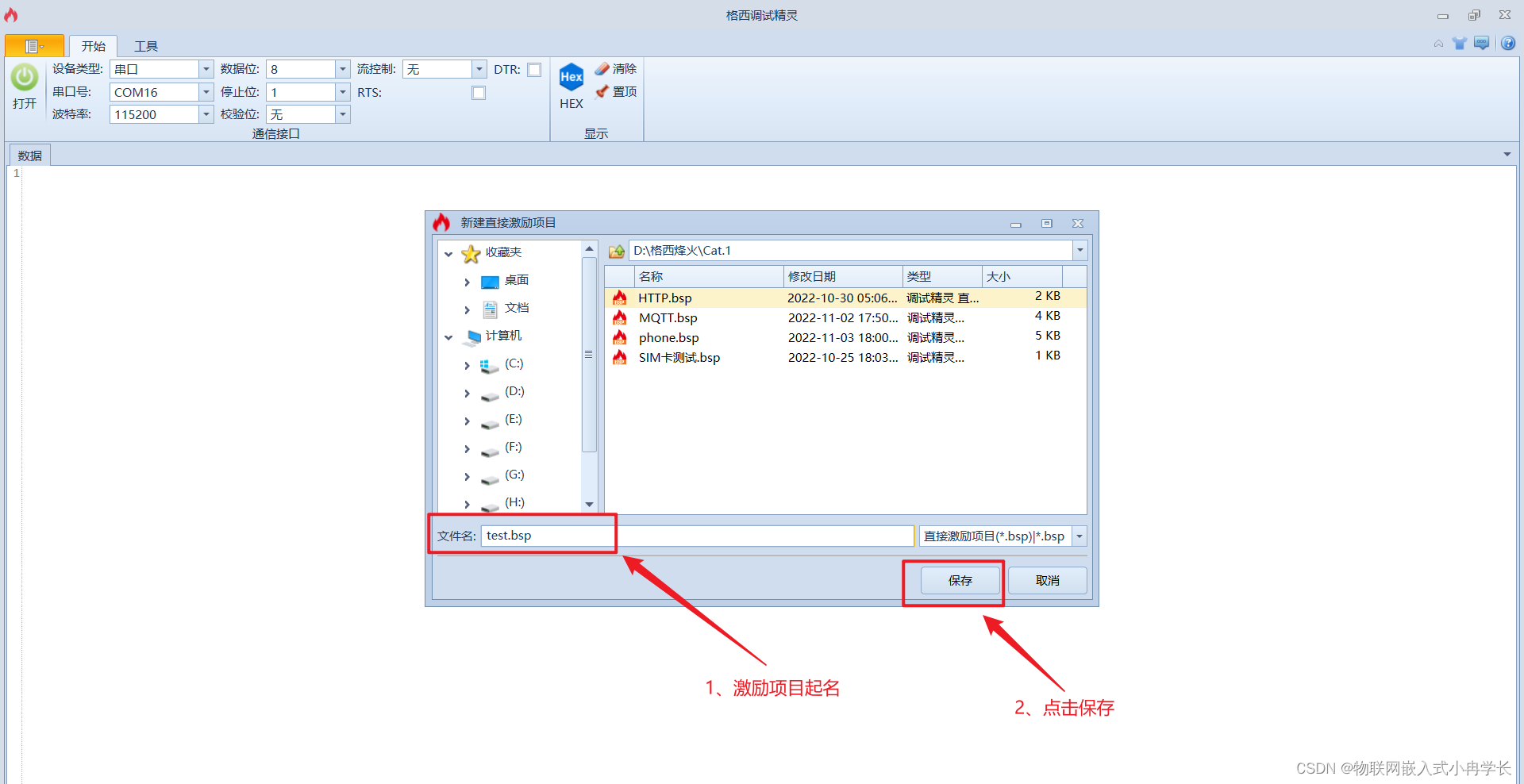

②、激励项目文件保存位置

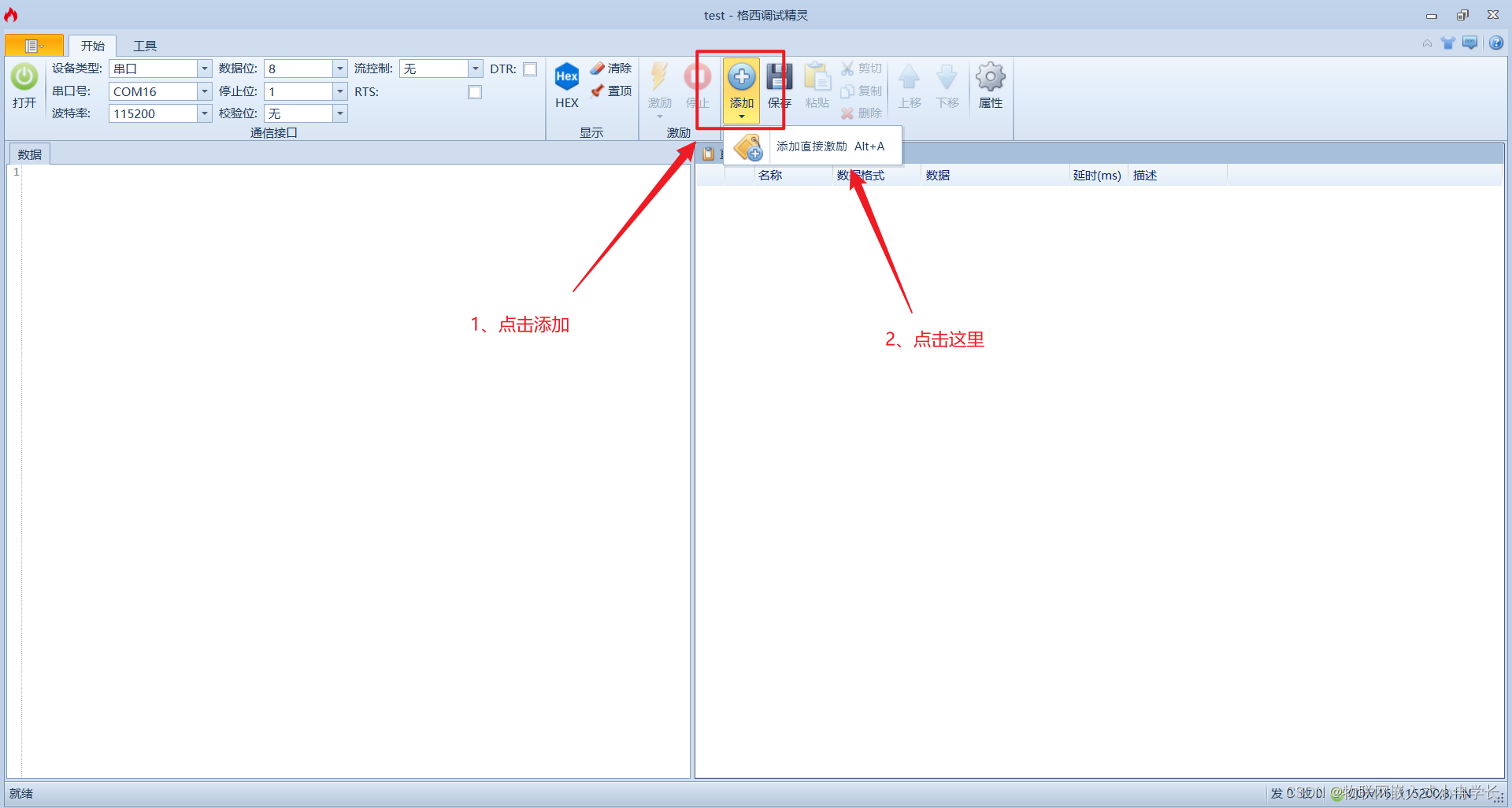

③、添加直接激励

④、填写发送的字符串 “AT\r\n”

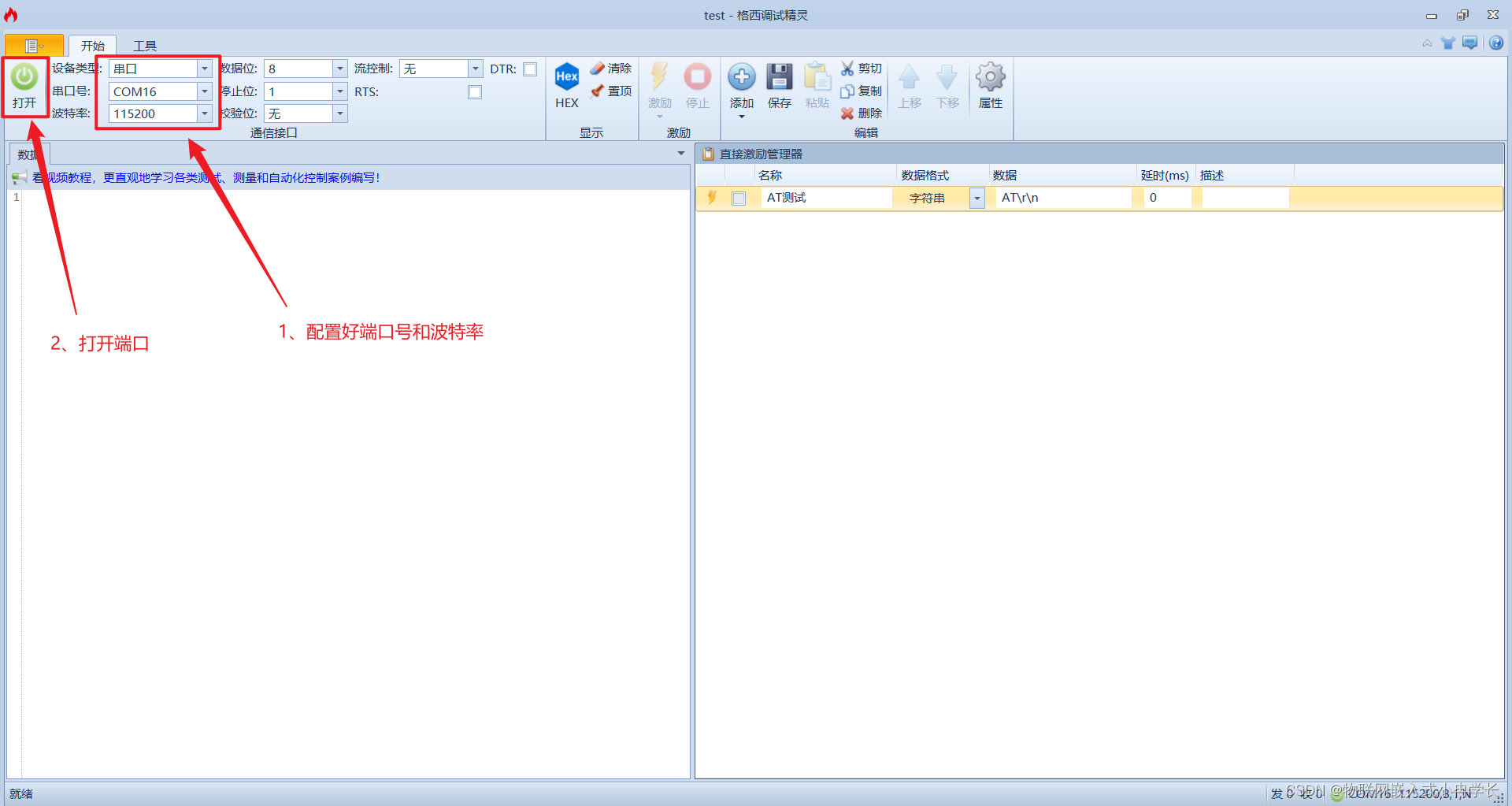

⑤、配置好串口参数、打开串口

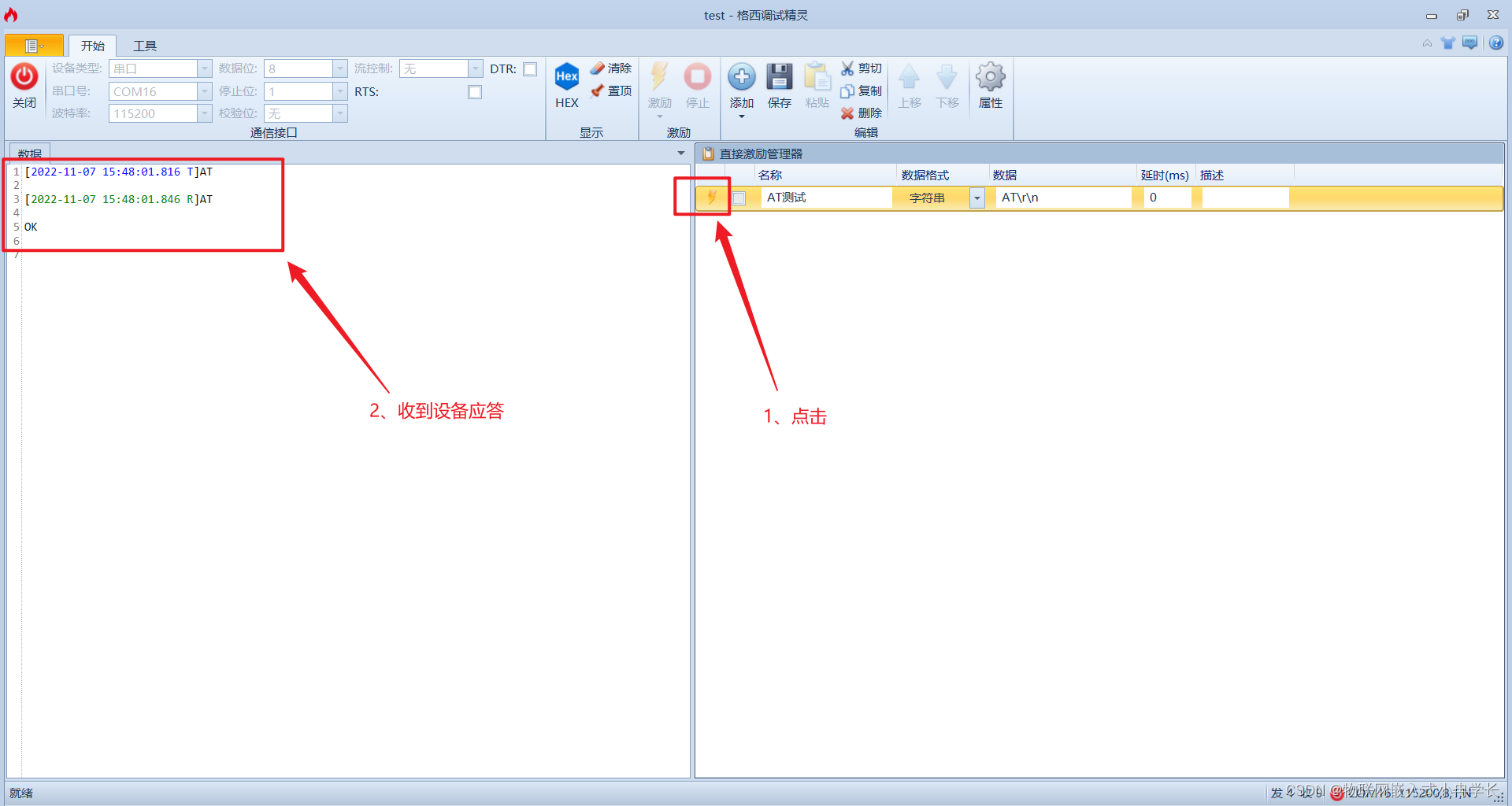

⑥、发送并接收应答

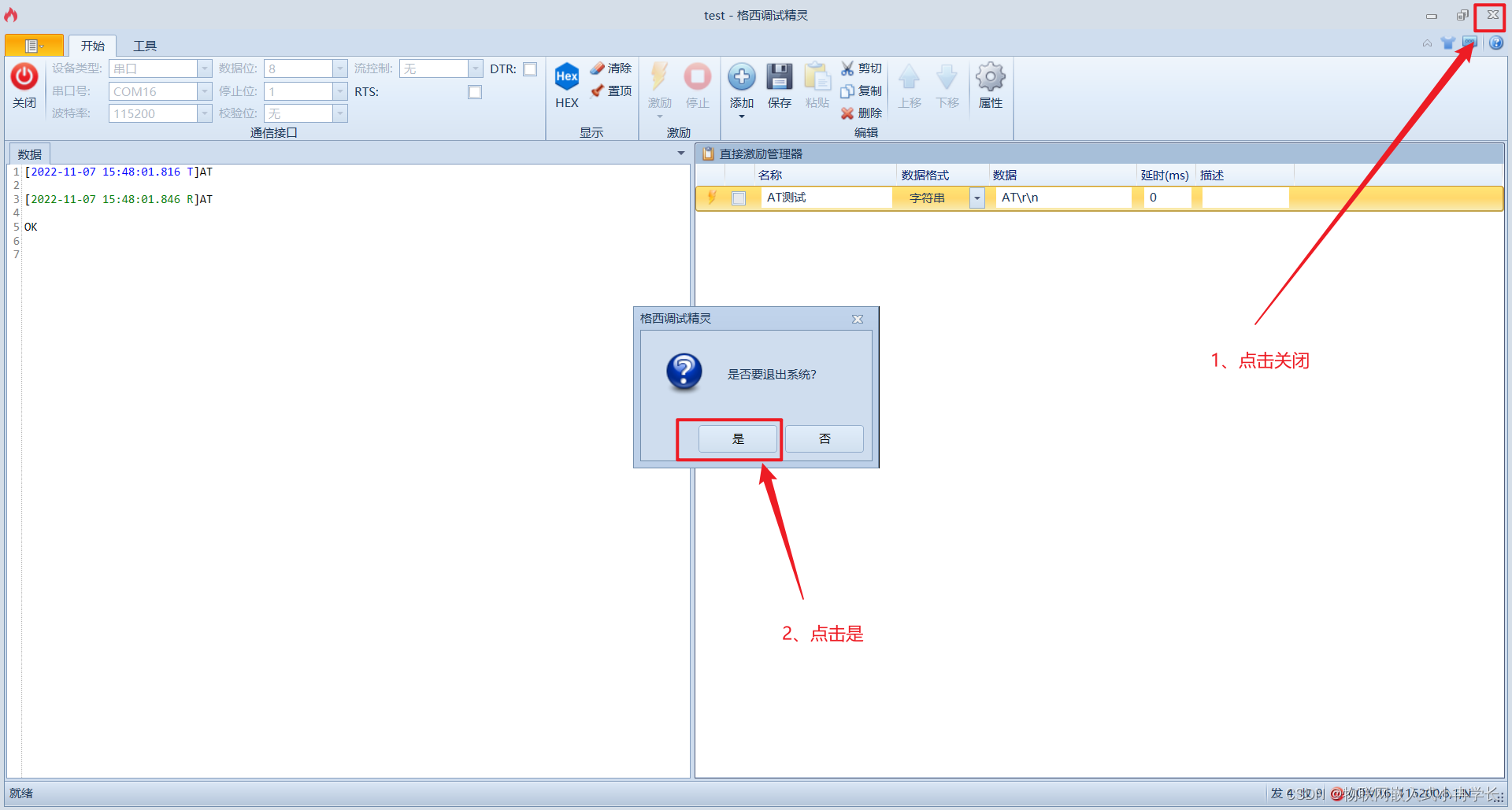

⑦、关闭程序

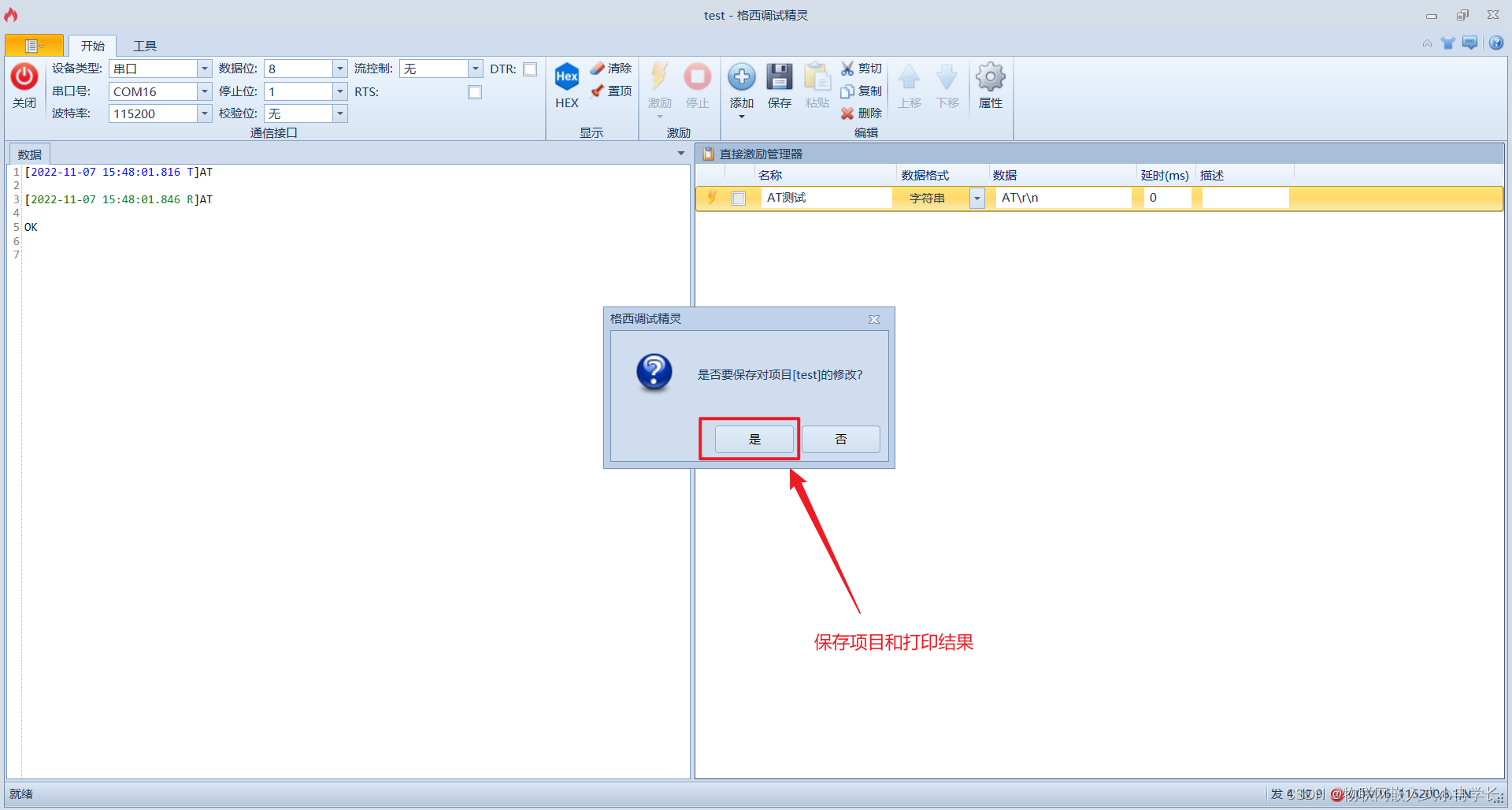

⑧、保存项目

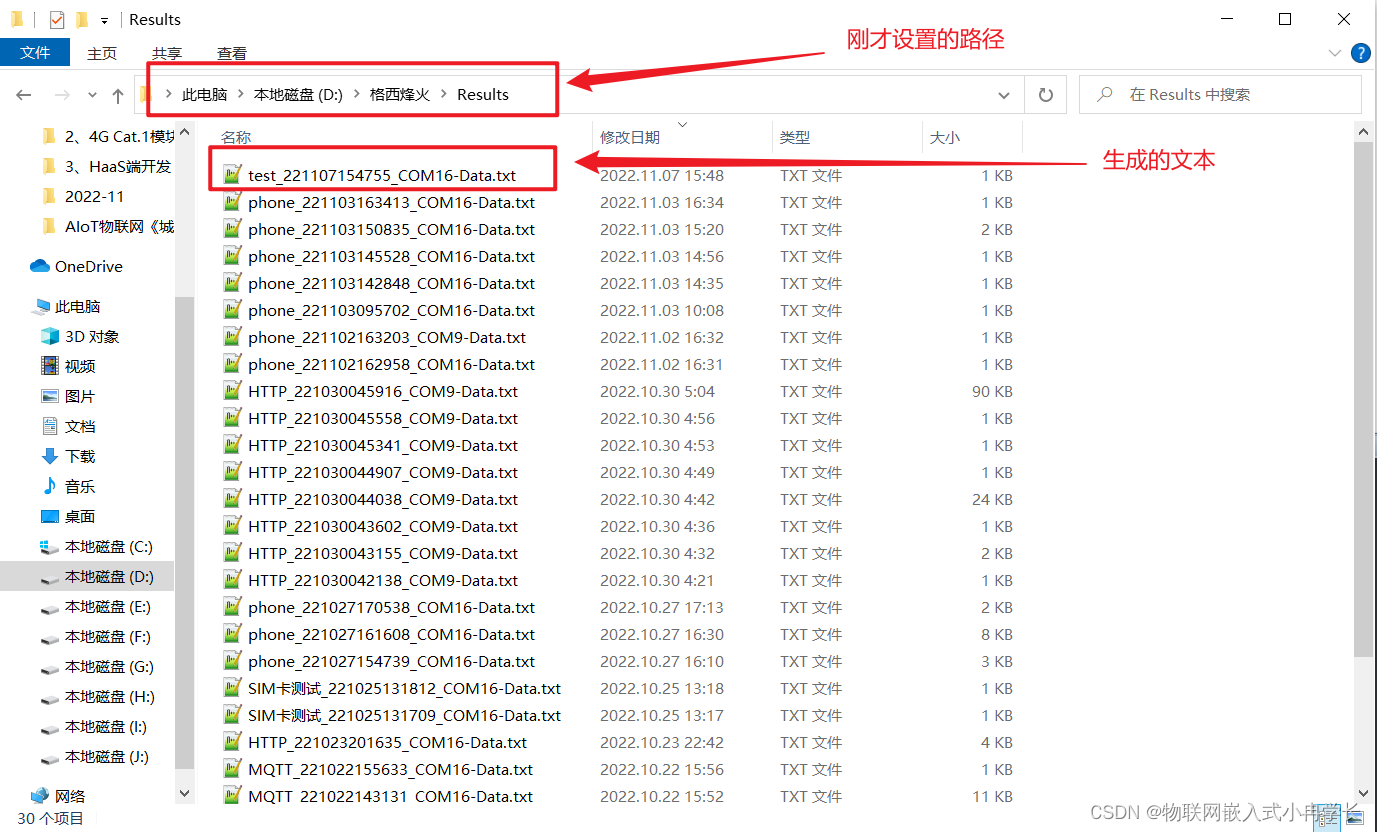

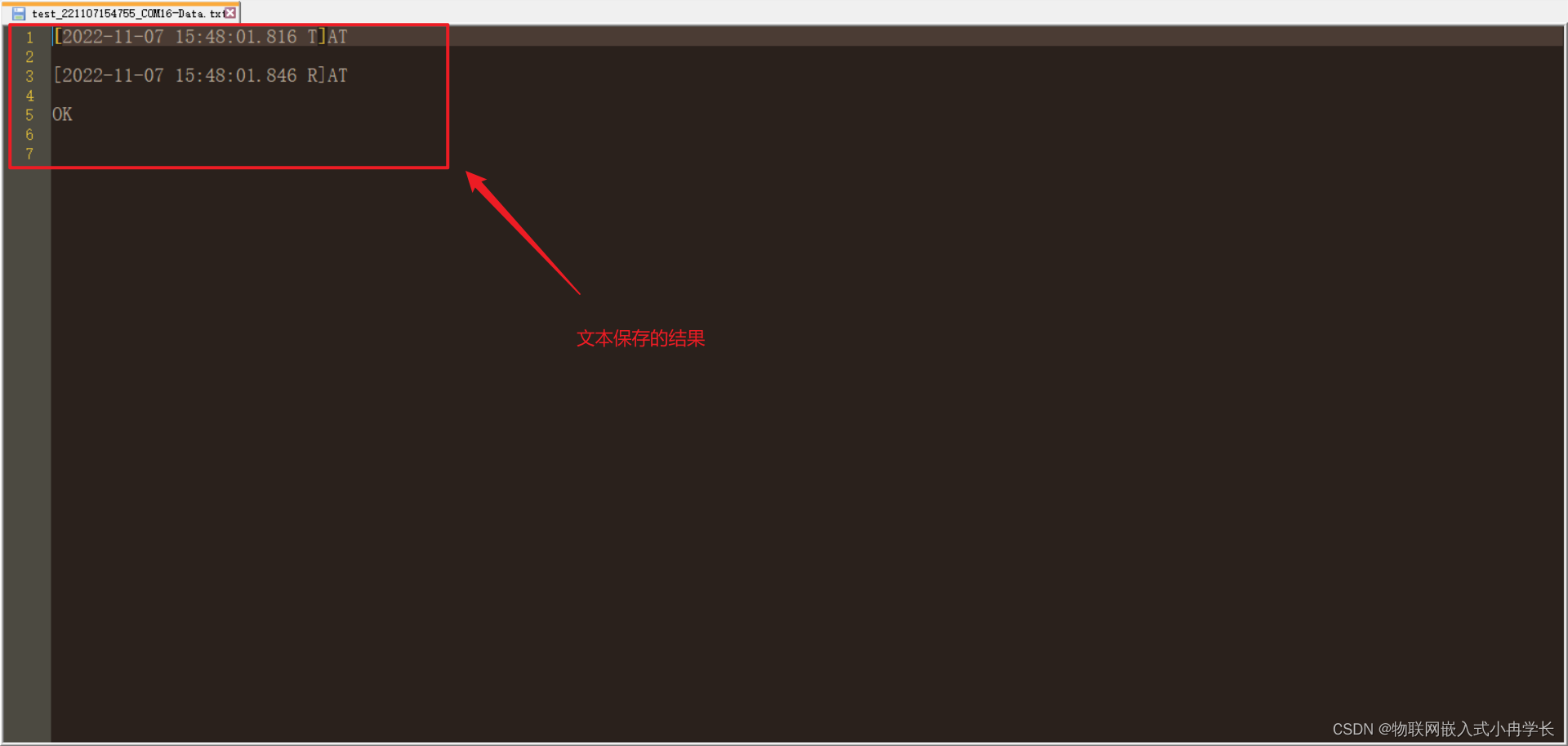

⑨、查找生成的文本

⑩、确认已生成
